CИСТЕМА "AUTO-CRUISE" –

Поиск неисправностей

13-177

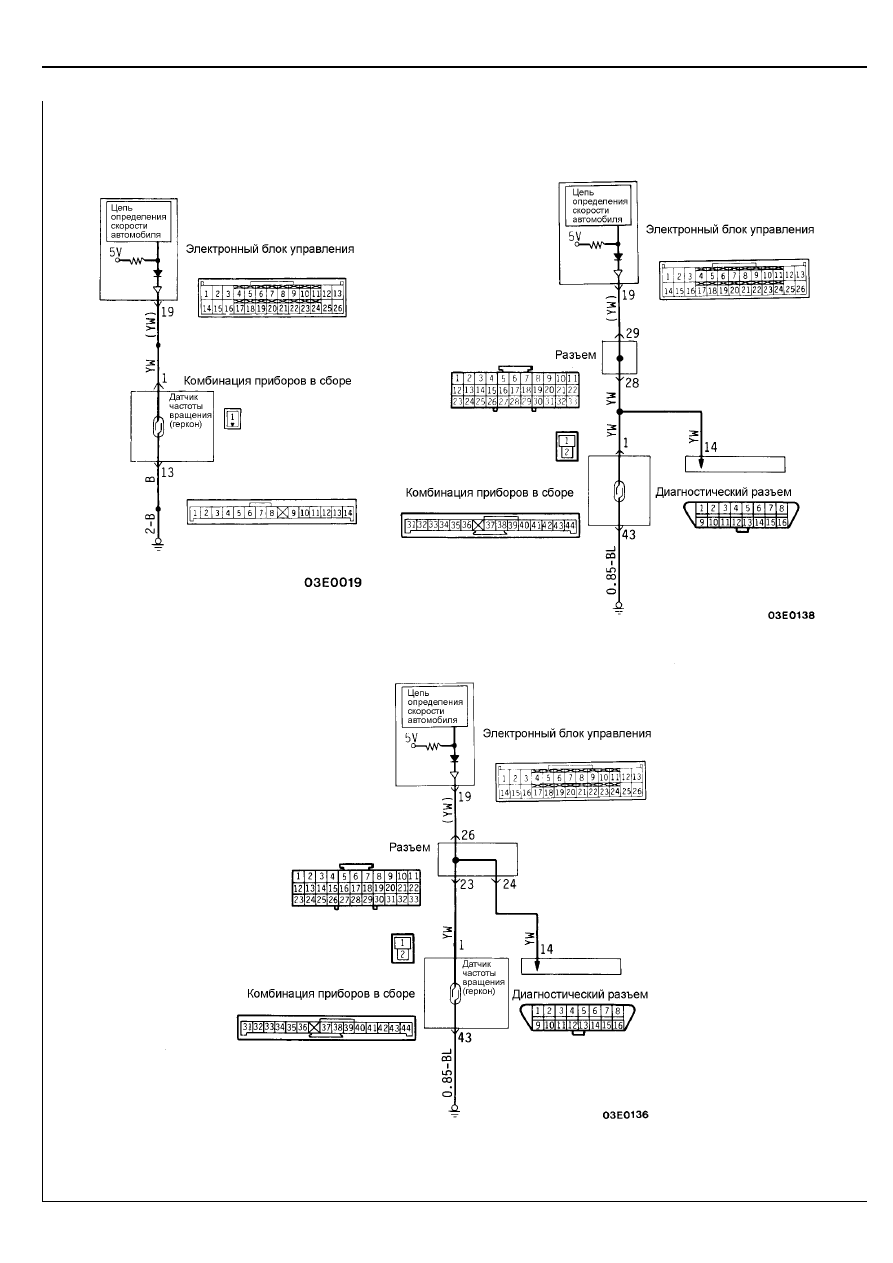

№5. ПРОВЕРКА ЦЕПИ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ

<Автомобили выпуска до Октября, 1993 г>

<Автомобили выпуска с Ноября, 1993 г>
(Модели с левым рулем)

<Автомобили выпуска с Ноября, 1993 г>
(Модели с правым рулем)

CИСТЕМА "AUTO-CRUISE" –

Поиск неисправностей

13-177-1

Принцип Работы и Назначение
Датчик скорости автомобиля встроен в спидометр.
Датчик посылает импульсы, частота которых
пропорциональна частоте вращения выходного вала КПП
(т.е. скорости автомобиля) в электронный блок управления.

Датчик скорости представляет собой герконовое реле,
которое выдает четыре импульса напряжения на каждый
оборот ведомой шестерни привода спидометра.

Указания к поиску неисправностей
Код неисправности №12 (автоматически стираемый)
Напряжение на выводах электронного блока управления

Вывод №

Сигнал

Состояние (условия проведения проверки)

Напряжение

на выводе

19

Датчик скорости автомобиля

Переведите рычаг управления в положение 1-ой передачи
(модели с механической КПП <M/T>) или рычаг селектора
в положение "D" (модели с автоматической КПП <A/T>)

Импульсы

от 0,0 – 0,6 В

до 2 В или выше

CИСТЕМА "AUTO-CRUISE" –

Поиск неисправностей

13-178

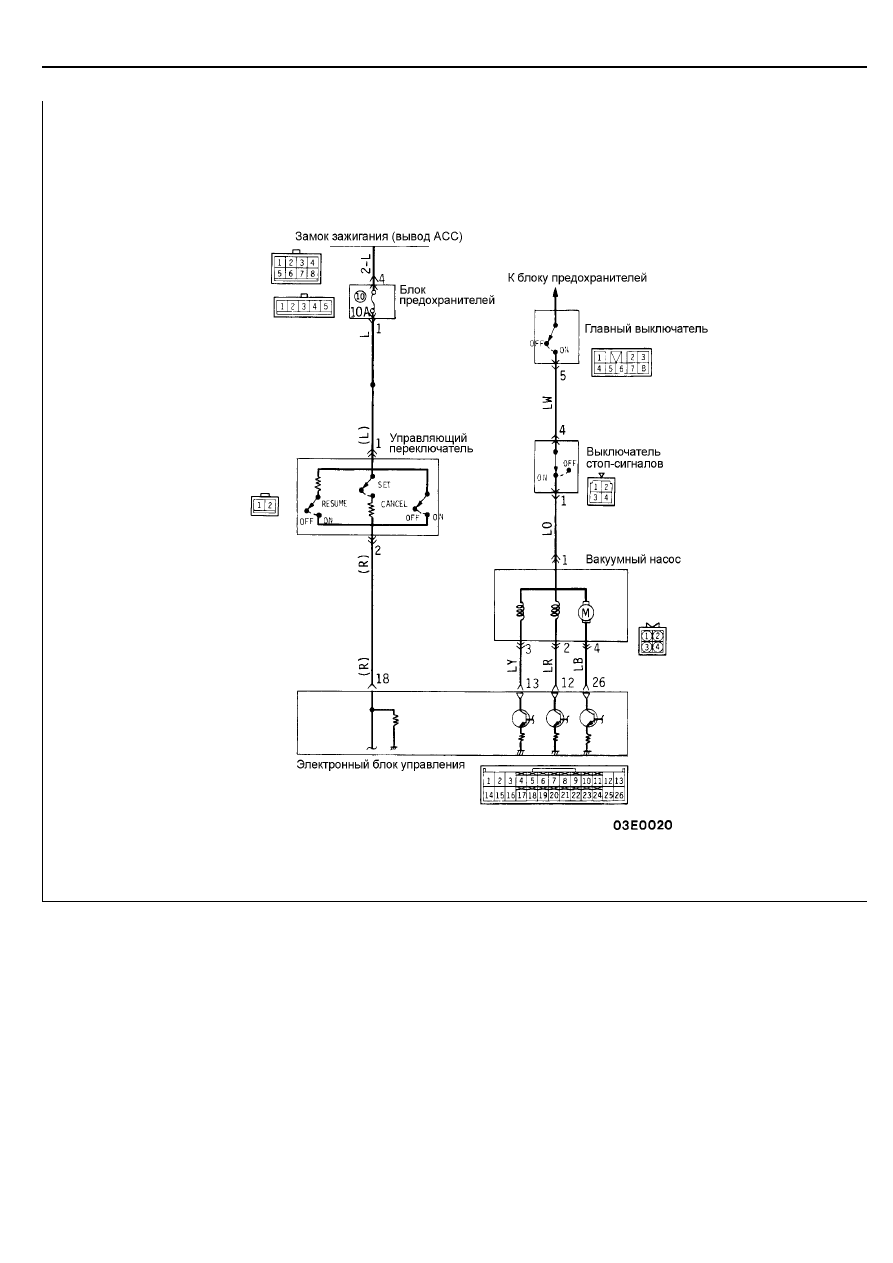

№6. ПРОВЕРКА ЦЕПИ ВАКУУМНОГО НАСОСА

<Автомобили выпуска до Октября, 1993 г>

Принцип Работы и Назначение
РЕЖИМ ПОДДЕРЖАНИЯ СКОРОСТИ
Когда скорость движения автомобиля находится в заданном
диапазоне (40 –200 км/час) и главный выключатель системы
поддержания постоянной скорости установлен в положение
"ON", то при повороте управляющего переключателя в
положение "SET", в электронный блок управления поступит
сигнал на установку режима поддержания постоянной
скорости движения.
Электронный блок управления прекратит подачу питания
на вакуумный насос и подаст питание на обмотку
электромагнитных управляющего и исполнительного
клапанов, для их одновременного закрытия.

В дальнейшем, после достижения заданной скорости
движения, подача питания и прекращение подачи питания
(положения "ON" и "OFF") на вакуумный насос и управляющий
клапан происходит в соответствии с условиями движения
автомобиля.

CИСТЕМА "AUTO-CRUISE" –

Поиск неисправностей

13-179

РЕЖИМ УВЕЛИЧЕНИЯ СКОРОСТИ (РАЗГОН)
При удержании управляющего переключателя в положении
"RESUME" в электронный блок управления поступает сигнал
на восстановление заданной постоянной скорости движения.
Электронный блок управления управляет подачей питания
на вакуумный насос и управляет подачей питания на обмотку
электромагнитных управляющего и исполнительного
клапанов для их одновременного закрытия.

РЕЖИМ УМЕНЬШЕНИЯ СКОРОСТИ (ЗАМЕДЛЕНИЕ)
При удержании управляющего переключателя в положении
"SET" в электронный блок управления поступает сигнал на
установку режима движения с постоянной скоростью.
Электронный блок управления прекратит подачу питания на
вакуумный насос и обмотку электромагнитного управляющего
клапана, для его открытия. Одновременно, питание подается
на обмотку электромагнитного исполнительного клапана, для
его закрытия.

РЕЖИМ ОТМЕНЫ ПОДДЕРЖАНИЯ СКОРОСТИ
При повороте управляющего переключателя в положение
"CANCEL" в электронный блок управления поступит сигнал
на отключение режима поддержания постоянной скорости.
Электронный блок управления прекратит подачу питания
на вакуумный насос и обмотку электромагнитных
управляющего и исполнительного клапанов для их
одновременного открытия.

Указания к поиску неисправностей
Код неисправности №11 (автоматически стираемый)
Напряжение на выводах электронного блока управления

Режим работы системы поддержания постоянной скорости / Напряжение на выводе

Вывод №

Сигнал

Поддержание

скорости

Увеличение

скорости

Уменьшение

скорости

Отмена

поддержания

скорости

26

Вакуумный насос

0 В

Напряжение

бортсети

Напряжение

бортсети

13

Управляющий клапан
(открыт/закрыт)

Напряжение

бортсети

0 В

Напряжение

бортсети

Напряжение

бортсети

12

Исполнительный
клапан (открыт/закрыт)

0 В

0 В

Напряжение

бортсети
