Mitsubishi Pajero (1991-1998 год). Руководство - часть 37





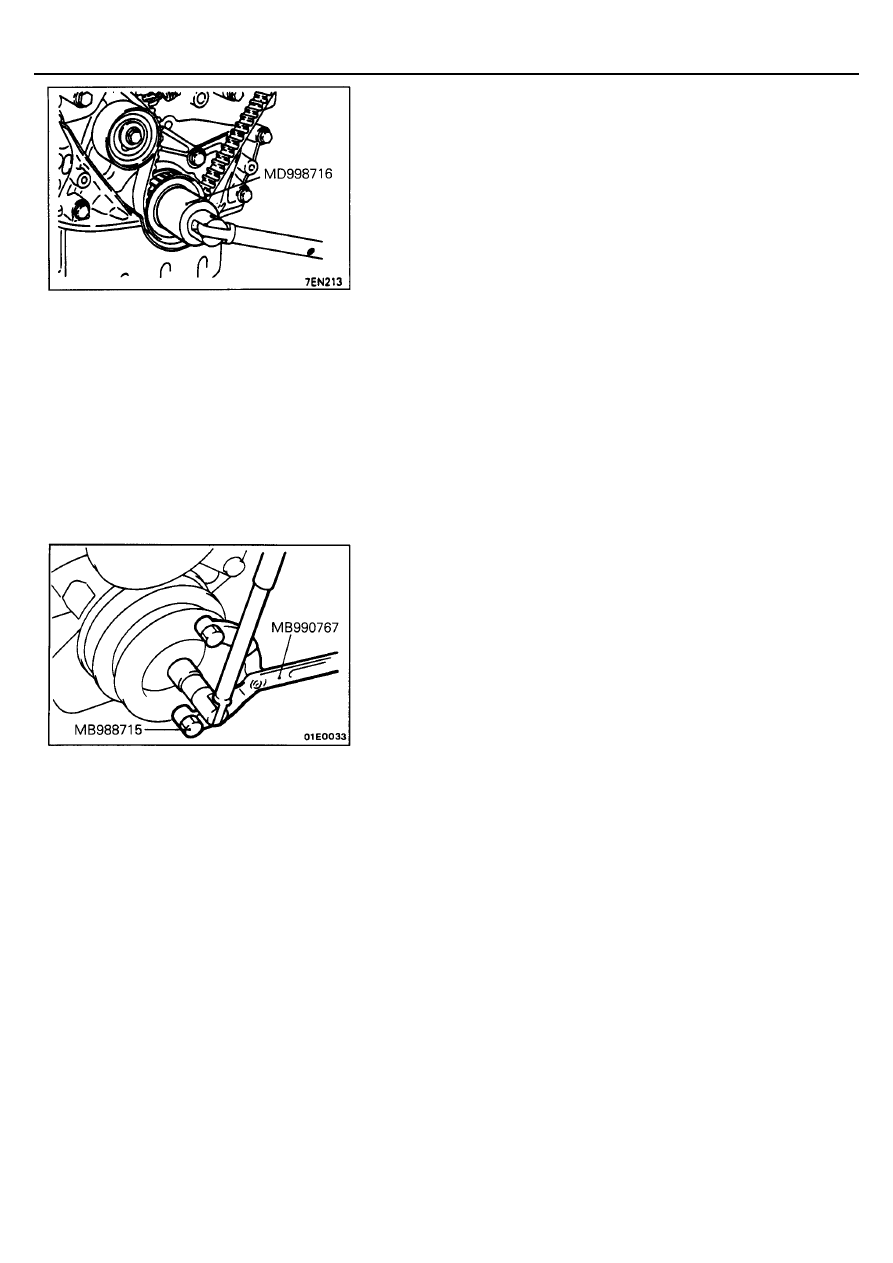

ДВИГАТЕЛЬ 6G72 –

Ремень привода ГРМ (SOHC–12 клапанный)

11-39

(5) Установите фланец.
(6) Отверните болты временно сжатого механизма натяжения на

один или два оборота, чтобы натянуть ремень привода ГРМ
усилием пружины натяжителя.

(7) Используя специальный инструмент, проверните коленчатый вал

двигателя на два оборота в нормальном направлении вращения
(по часовой стрелке).
ПРИМЕЧАНИЕ
Проворачивайте коленчатый вал двигателя равномерно, строго
по часовой стрелке.

(8) Проверьте совмещение меток звездочек с установочными

метками и затяните болты крепления натяжителя.

18. УСТАНОВКА ШКИВА КОЛЕНЧАТОГО ВАЛА

С помощью специальных приспособлений (вильчатого держателя
MB990767 и специальных болтов MD998715) установите шкив
на коленчатый вал.

ДВИГАТЕЛЬ 6G72 –

Ремень привода ГРМ (SOHC–24 клапанный)

11-39-1

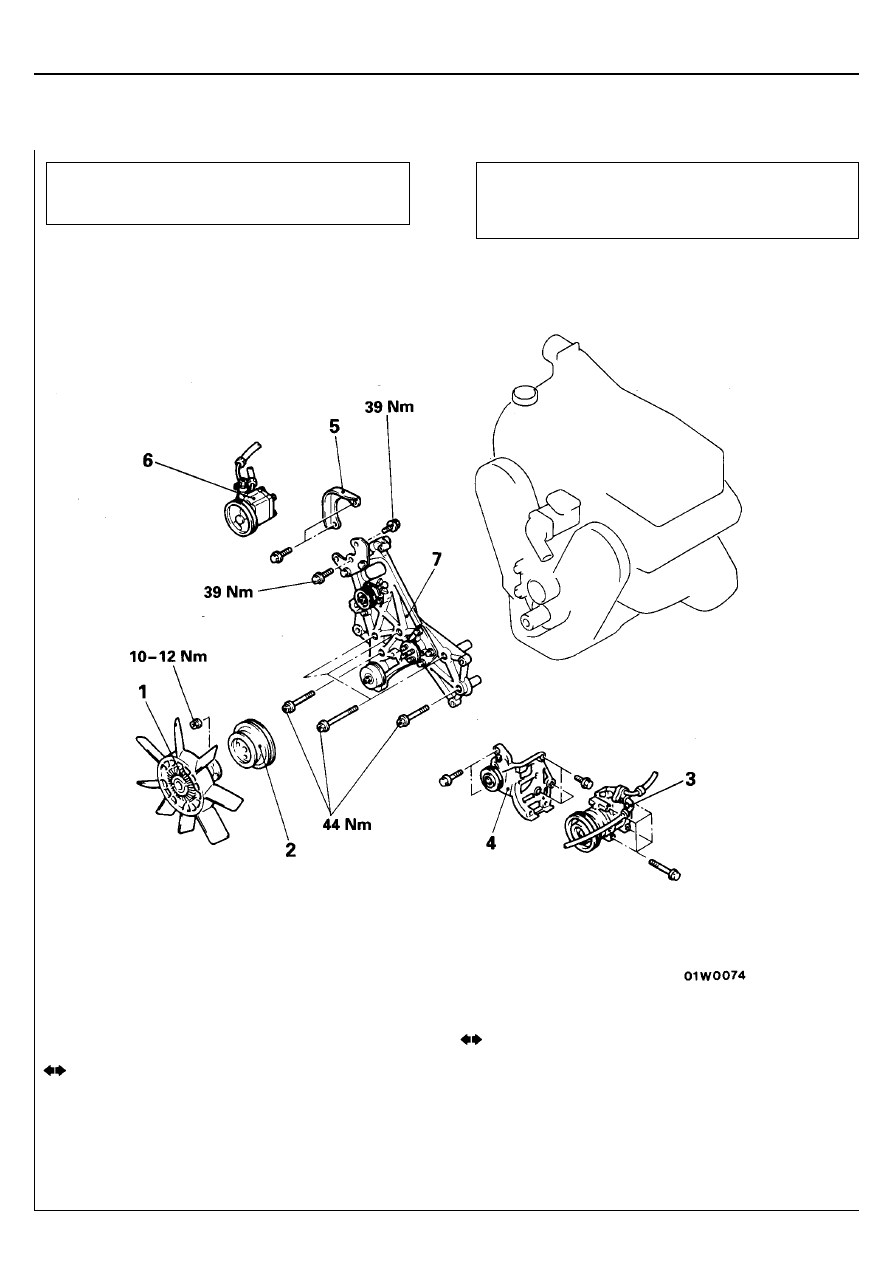

РЕМЕНЬ ПРИВОДА ГРМ <SOHC–24 КЛАПАННЫЙ>

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1.

Вентилятор системы охлаждения
с муфтой в сборе

2.

Шкив насоса охлаждающей жидкости

3.

Компрессор кондиционера <A/C>

4.

Кронштейн компрессора кондиционера <A/C>

5.

Крышка

6.

Насос гидроусилителя рулевого управления

7.

Крепление навесного оборудования

Предварительные операции



Снятие радиатора (См. ГЛАВУ 14 – "Радиатор".)



Снятие генератора (См. ГЛАВУ 16 – "Генератор".)

Заключительные операции



Установка генератора (См. ГЛАВУ 16 – "Генератор".)



Установка радиатора (См. ГЛАВУ 14 – "Радиатор".)

Регулировки двигателя (см. страницу 11-30.)

ДВИГАТЕЛЬ 6G72 –

Ремень привода ГРМ (SOHC–24 клапанный)

11-39-2

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

3. СНЯТИЕ КОМПРЕССОРА КОНДИЦИОНЕРА

/ 6. СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ
РУЛЕВОГО УПРАВЛЕНИЯ

Снимите насос гидроусилителя рулевого управления и компрессор
кондиционера с подсоединенными шлангами.
ПРИМЕЧАНИЕ
После снятия, с помощью проволоки подвесьте насос гидроусилителя
рулевого управления вместе с шлангами в таком месте, где он не
будет помехой при снятии и установке двигателя в сборе.

9. СНЯТИЕ ШКИВА КОЛЕНЧАТОГО ВАЛА

С помощью специальных приспособлений (вильчатого держателя
MB990767 и специальных болтов MD998715) снимите шкив
с коленчатого вала.
Внимание
Во избежание повреждения демпфера
 шкива коленчатого вала,
используйте только указанные специальные приспособления.

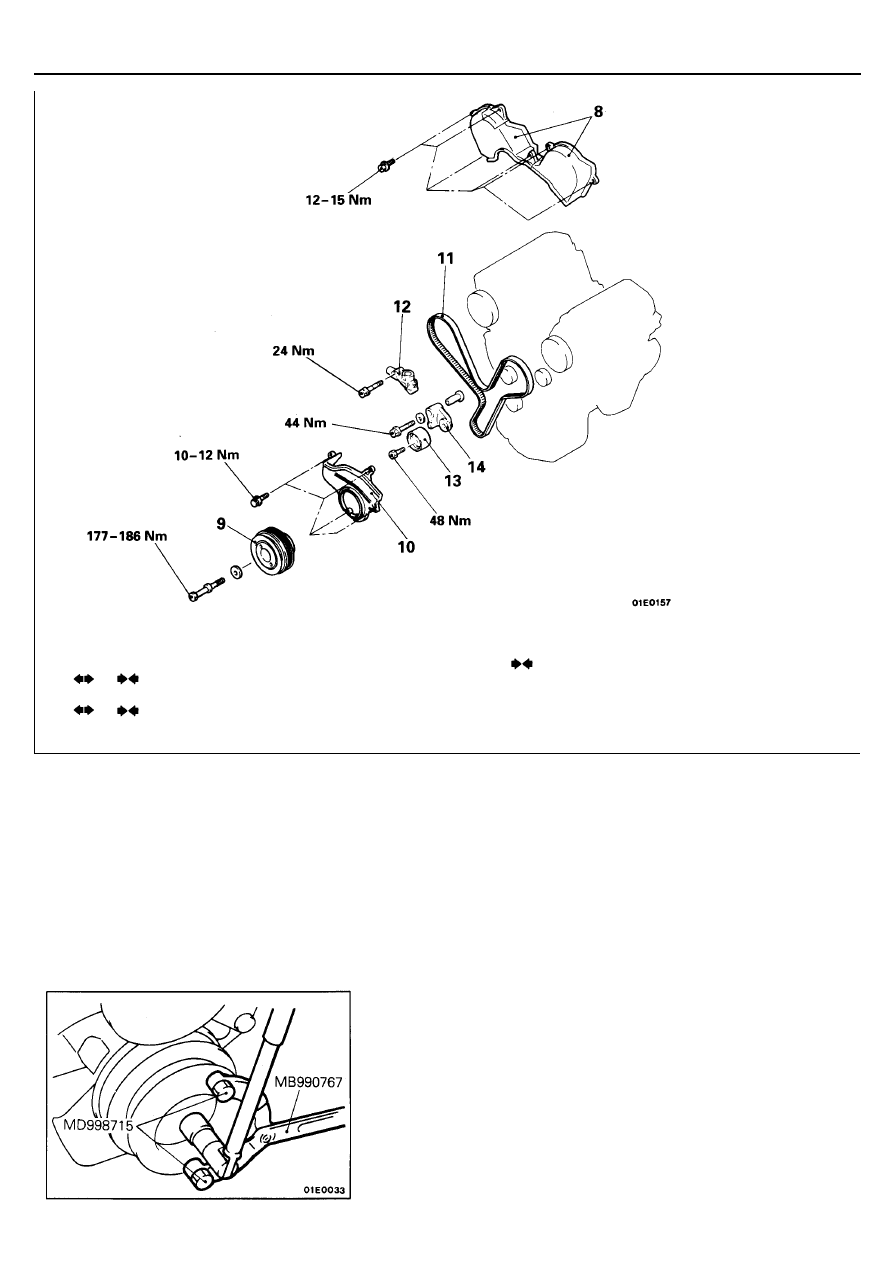

8.  Верхняя крышка ремня привода ГРМ
9.  Шкив коленчатого вала
10. Нижняя крышка ремня привода ГРМ
11. Ремень привода ГРМ

12. Автоматический натяжитель
13. Ролик натяжителя
14. Плечо рычага натяжителя в сборе

ДВИГАТЕЛЬ 6G72 –

Ремень привода ГРМ (SOHC–24 клапанный)

11-39-3

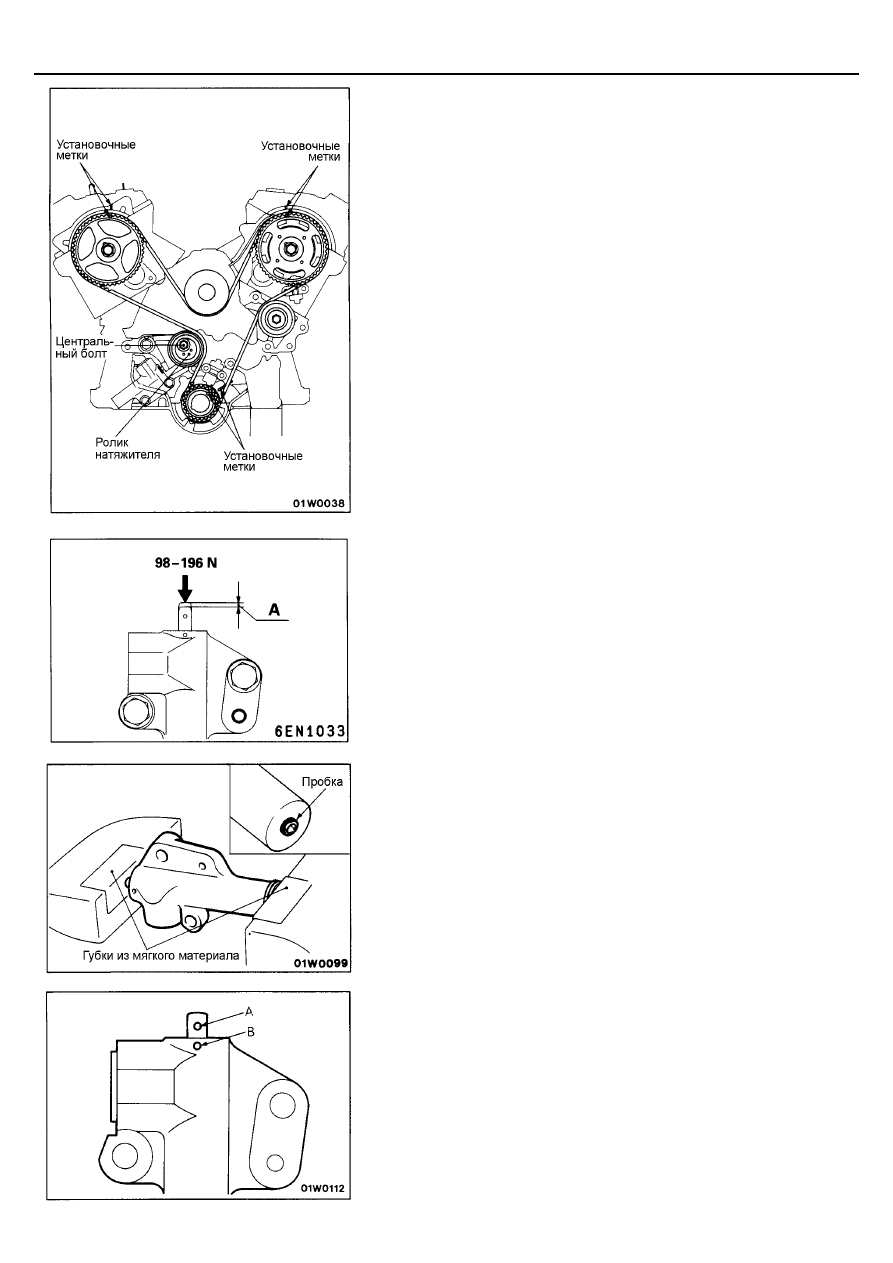

11. СНЯТИЕ РЕМНЯ ПРИВОДА ГРМ

(1) Совместите установочные метки.
(2) Ослабьте центральный болт ролика натяжителя и снимите

ремень привода ГРМ.
Внимание
Перед снятием ремня привода ГРМ, нанесите мелом на
обратной (не рабочей) стороне ремня стрелку, указывающую
направление вращения (по часовой стрелке), чтобы
правильно установить ремень при сборке.

(3) Перед снятием ремня привода ГРМ, если ремень должен

использоваться повторно, то нанесите мелом на обратной (не
рабочей) стороне ремня стрелку, указывающую направление
вращения (по часовой стрелке).

ПРОВЕРКА

АВТОМАТИЧЕСКИЙ НАТЯЖИТЕЛЬ

(1) Возьмите автоматический натяжитель в руки. Надавите на шток

натяжителя, например, уперев его в блок цилиндров, приложив
усилие 98-196 Н, и затем измерьте ход штока "А".
Номинальное значение (А):   1 мм или меньше

(2) Если ход штока выходит за пределы номинального значения, то

замените автоматический натяжитель.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

12. УСТАНОВКА АВТОМАТИЧЕСКОГО НАТЯЖИТЕЛЯ

(1) Если шток автоматического натяжителя находится в своем

полностью выдвинутом положении, то выполните следующую
процедуру.
[1] Установите автоматический натяжитель в тиски с губками из

мягкого материала.

[2] Постепенно сжимая тиски, утапливайте шток до совмещения

отверстия "А" с отверстием "В" в корпусе натяжителя.
Внимание
1.

Автоматический натяжитель должен быть
установлен под прямым углом к поверхности губок
тисков, без перекоса.

2.

Утапливайте шток натяжителя медленно, чтобы
предотвратить его повреждение.
