ДВИГАТЕЛЬ 6G72 –
Масляный поддон и маслозаборник
(SOHC–12 КЛАПАННЫЙ)
11-35
ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ
8. ОТВОРАЧИВАНИЕ БОЛТА
После отворачивания болта крепления, опустите передний мост
в сборе подальше от масляного поддона насколько это возможно так,
чтобы имелось достаточно места для снятия масляного поддона.
9. СНЯТИЕ МАСЛЯНОГО ПОДДОНА
(1) Отверните болты крепления масляного поддона.

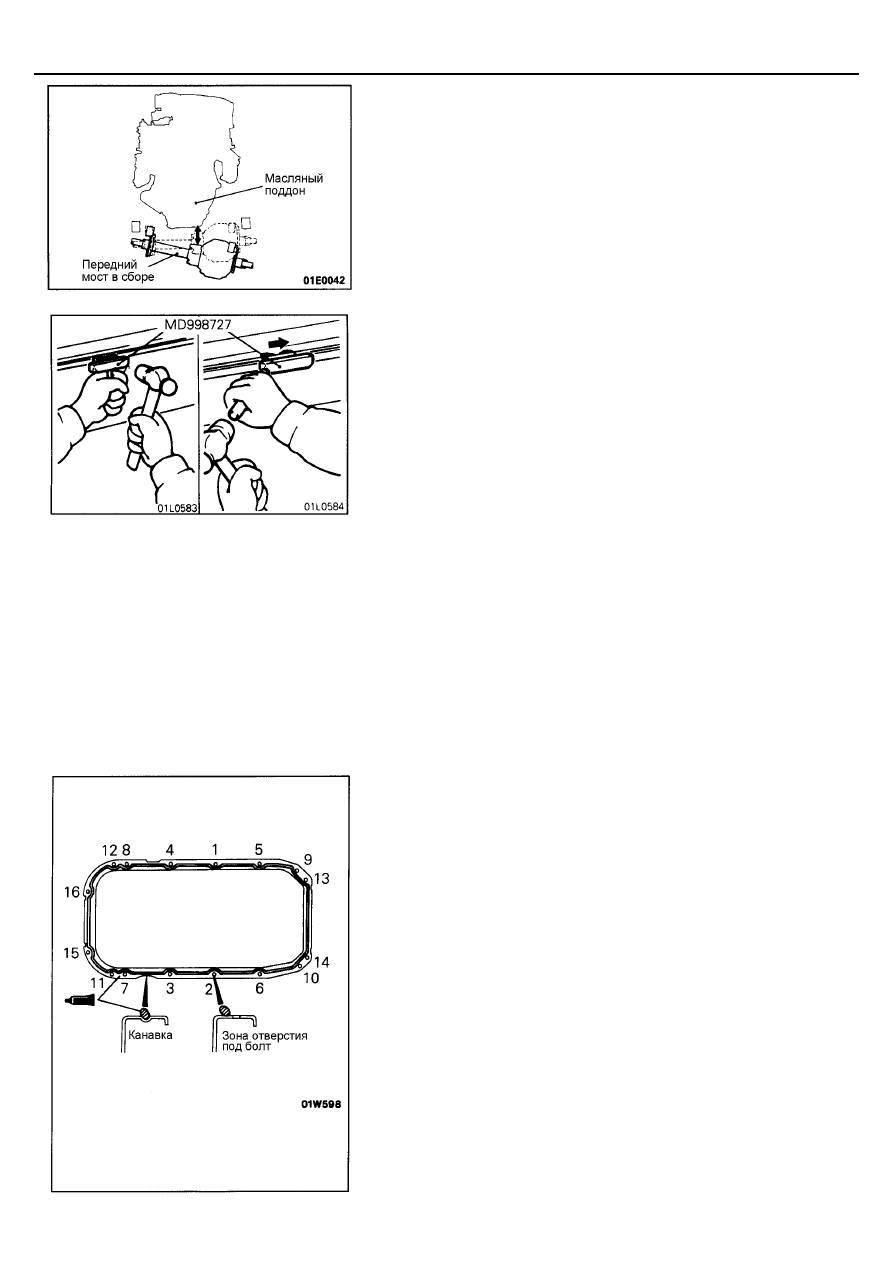

(2) Вставьте специальный инструмент (MD998727) между масляным
поддоном и блоком цилиндров.
(3) Двигайте специальный инструмент, под углом ударяя по нему,
чтобы отделить масляный поддон.
Внимание
Использование отвертки или долота вместо специального
инструмента (MD998727) может привести к повреждению
поверхности под прокладку и вызывать утечку масла.
ПРОВЕРКА
•
Проверьте масляный поддон на отсутствие трещин.
•
Проверьте поверхность для нанесения герметика на масляный поддон
на отсутствие повреждения и деформации.
•
Проверьте маслозаборник на отсутствие повреждений и отсутствие
засорения или повреждения сетки маслозаборника и трубки.
ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ
9. УСТАНОВКА МАСЛЯНОГО ПОДДОНА
(1) Удалите старый герметик с привалочных поверхностей блока
цилиндров и масляного поддона.
(2) Обезжирьте поверхность нанесения герметика и привалочную
поверхность двигателя.
(3) Нанесите указанный герметик на поверхность под прокладку
масляного поддона, как показано на рисунке.
Герметик: MITSUBISHI GENUINE PART No. MD970389 или
равнозначный
ПРИМЕЧАНИЕ
Герметик должен быть нанесен непрерывной полоской
диаметром приблизительно 4 мм.
(4) Установка масляного поддона и маслозаборника должна быть
завершена в течение 15 минут после нанесения герметика.
Внимание

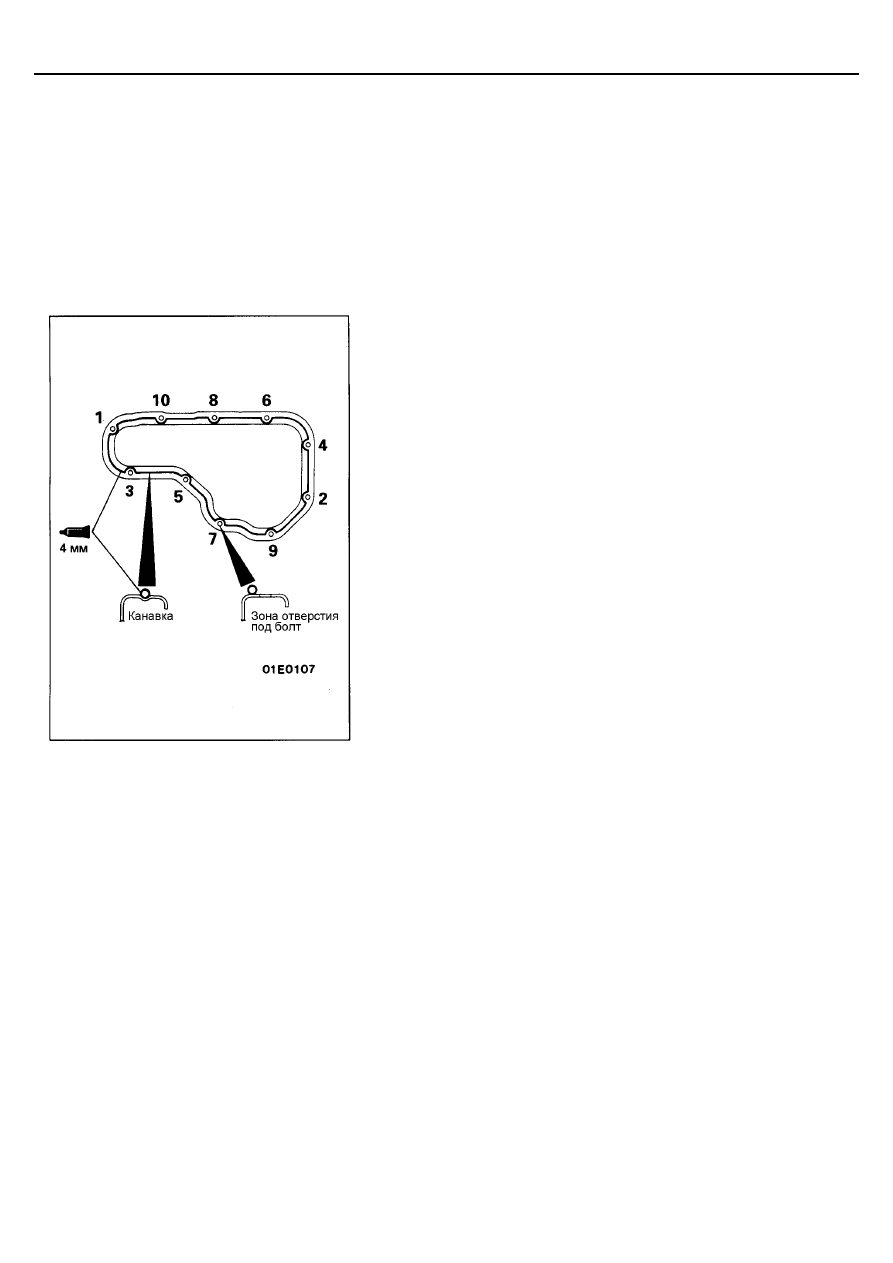

1. Затягивайте болты крепления масляного поддона в
последовательности, показанной на рисунке.
2.
После установки масляного поддона, подождите, по
крайней мере 30 минут перед запуском двигателя.
