HOOD

BODY

42-3

HOOD

ON-VEHICLE SERVICE

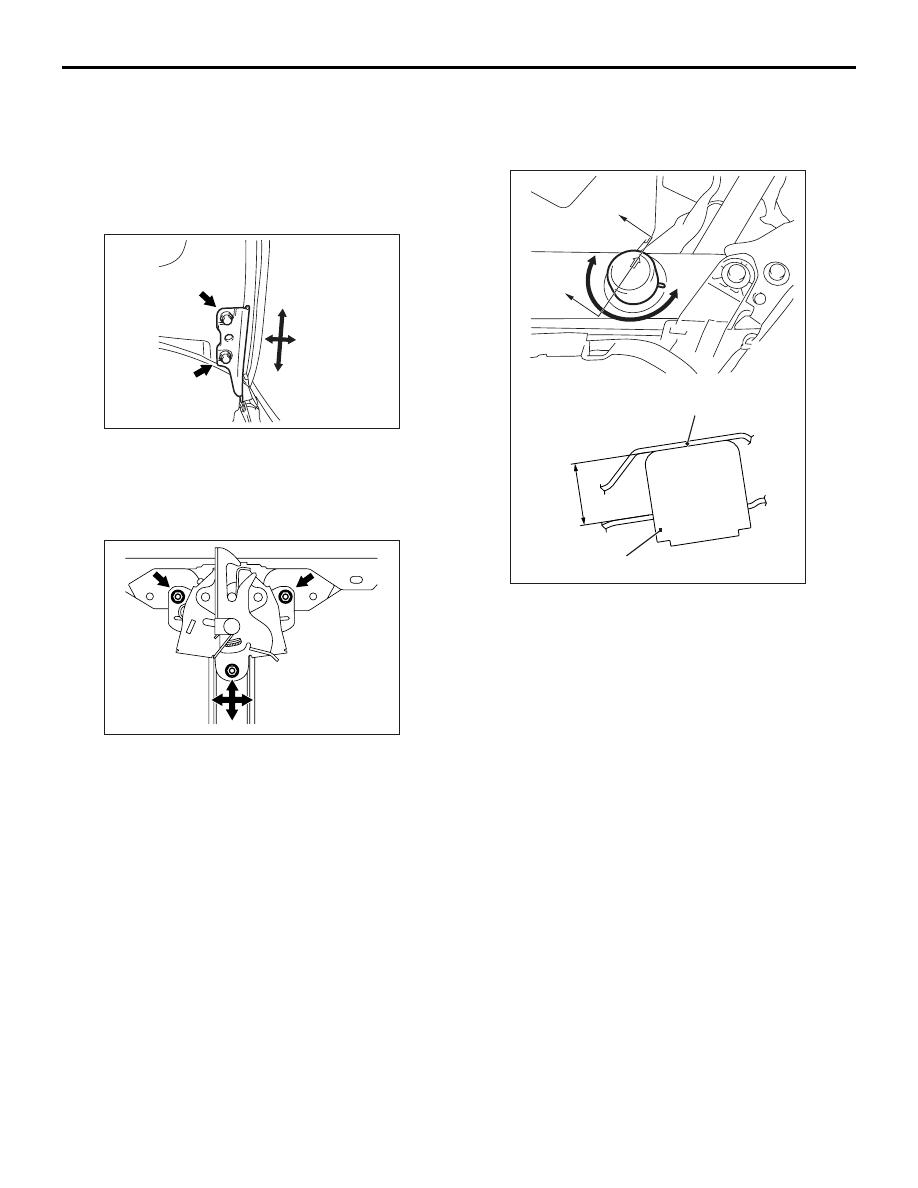

ADJUSTMENT OF CLEARANCE AROUND
HOOD

M1421007200129

AC005945

ADJUSTMENT OF ALIGNMENT OF HOOD
STEPPED PORTION AND HOOD
STRIKER

M1421007300126

AC005947

ADJUSTMENT OF HOOD HEIGHT

M1421007400123

Y0215AU

X0424CA

AC005948AB

Section A – A

A

A

Hood

Hood bumper

17 mm

Rotate the hood bumper by using arrow mark on the
hood bumper as a guide to adjust the hood height. If
the hood bumper is rotated just one turn, the hood
height changes by approximately 3 mm.

HOOD

BODY

42-4

HOOD

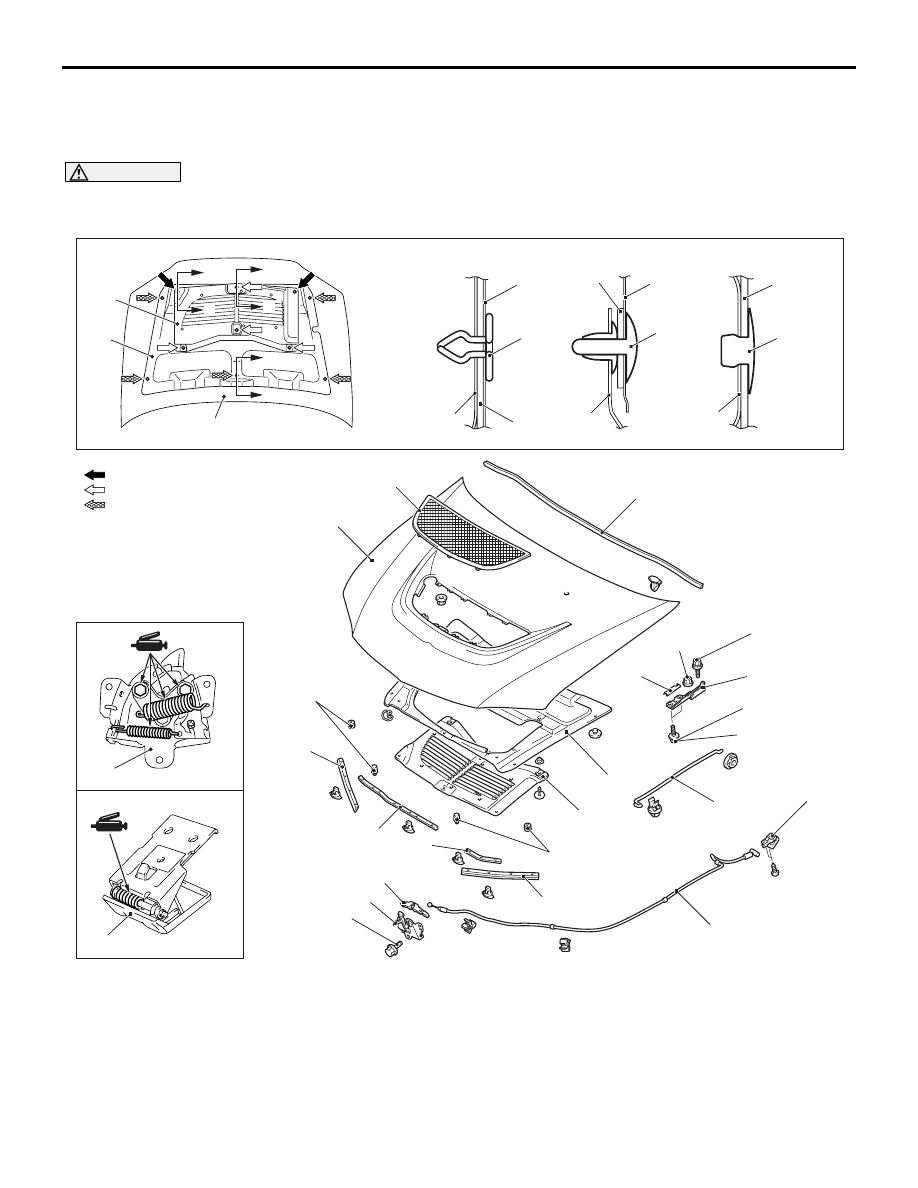

REMOVAL AND INSTALLATION

M1421001600419

CAUTION

Use the special bolts when securing the hinge to the hood. They have special coating for anti-corro-
sion.

AC311076

AC211580

Note
         : Clip A positions
         : Clip B positions
         : Clip C positions

Section A – A

Section B – B

AB

Section C – C

Clip A

Clip B

Clip C

1

1

4

3

15

13

14

14

11

10

12

7

8

8

17

16

10

10

10

11

11

14

11

5

9

6

3

4

11 ± 2 N·m

11 ± 2 N·m

21 ± 4 N·m

9.0 ± 2.0 N·m

11

14

14

A

B

C

C

A

B

2

Removal
1. Hood bumper
Hood lock release cable removal
steps
•

Front bumper assembly (Refer to
GROUP 51, Front Bumper Assembly

P.51-2

).

•

Splash shield (Refer to

P.42-6

).

2. Hood latch cover

3. Hood latch
4. Hood lock release handle
5. Hood lock release cable
Hood and hood hinge removal steps
6. Hood weatherstrip <Right side>
7. Hood weatherstrip <Left side>
8. Headlamp weatherstrip

Hood lock release cable removal steps
(Continued)
