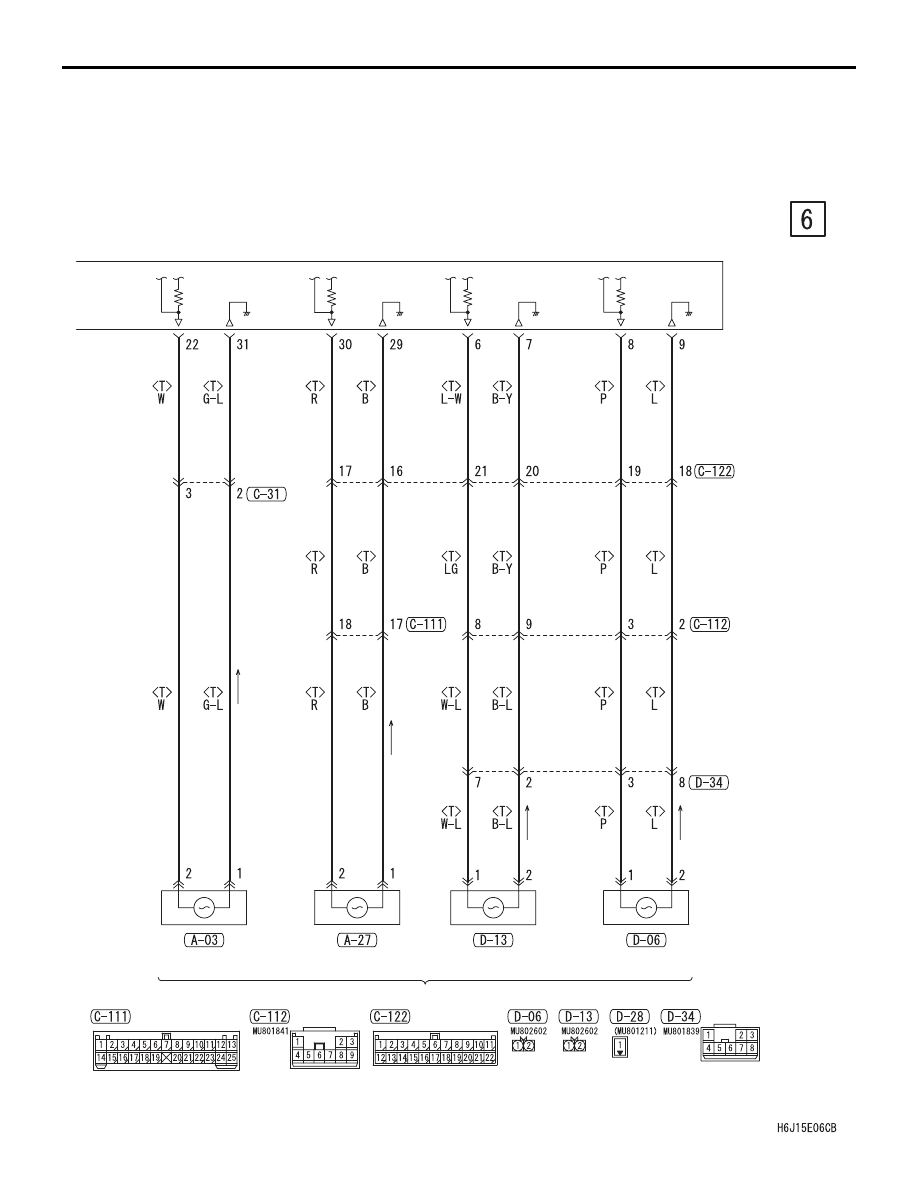

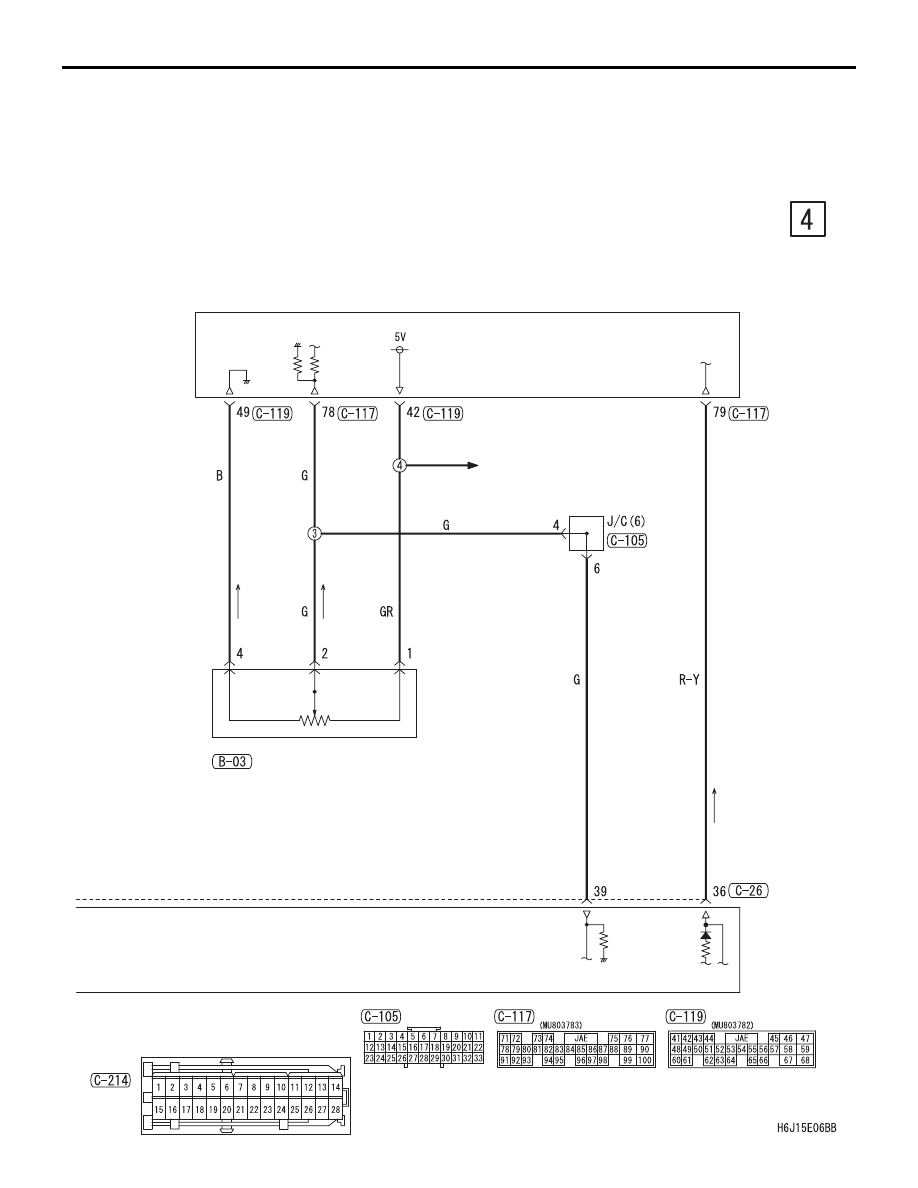

ACD AND AYC

CIRCUIT DIAGRAMS

90-227

ENGINE-
ECU

THROTTLE POSITION SENSOR

ENGINE
CONTROL
SYSTEM

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

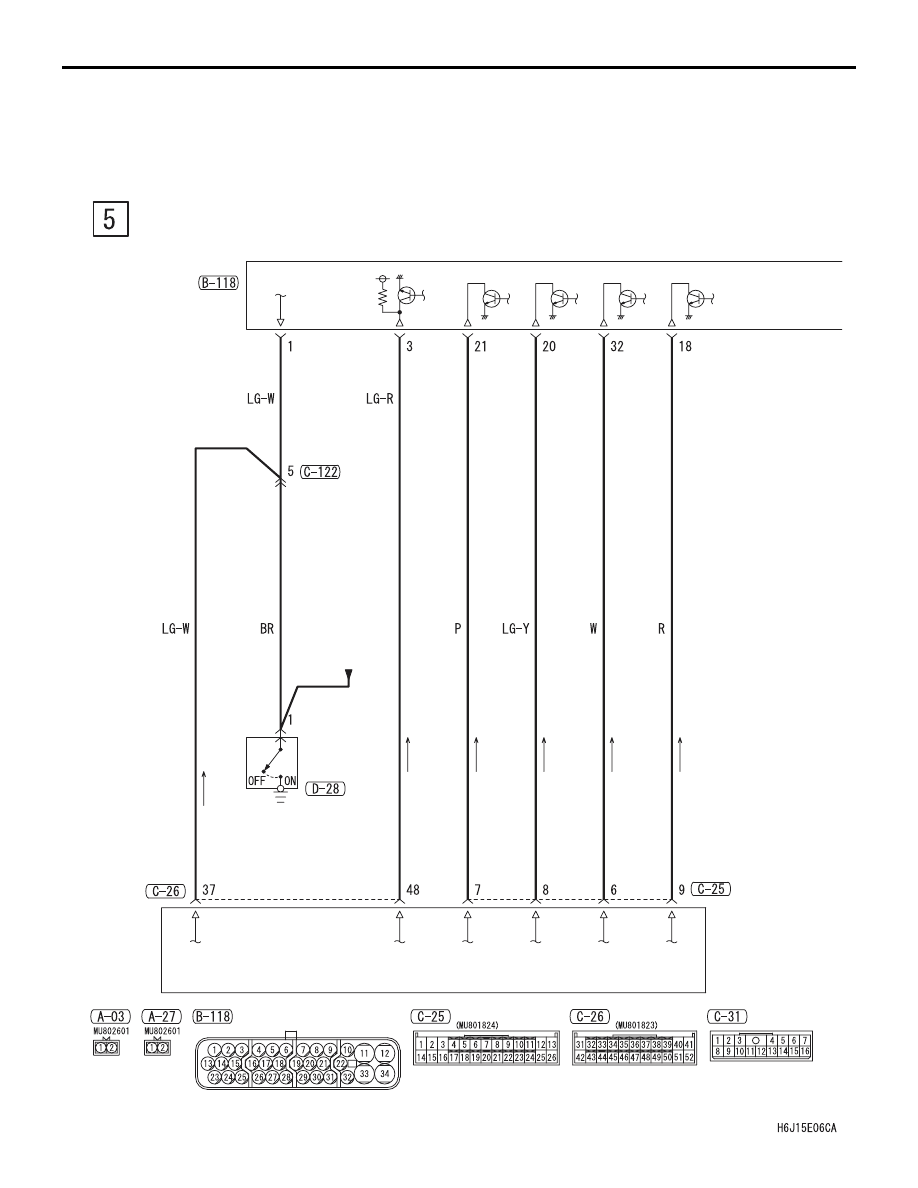

ACD AND AYC

CIRCUIT DIAGRAMS

90-228

ACD AND AYC <RH drive vehicles> (CONTINUED)

ABS-ECU

PARKING
BRAKE
SWITCH

4WD-ECU

BRAKE
WARNING LAMP,
OIL PRESSURE
WARNING LAMP
AND FUEL
WARNING LAMP

ACD AND AYC

CIRCUIT DIAGRAMS

90-229

(FRONT : LH)

(FRONT : RH)

(REAR : RH)

(REAR : LH)

WHEEL SPEED SENSOR

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

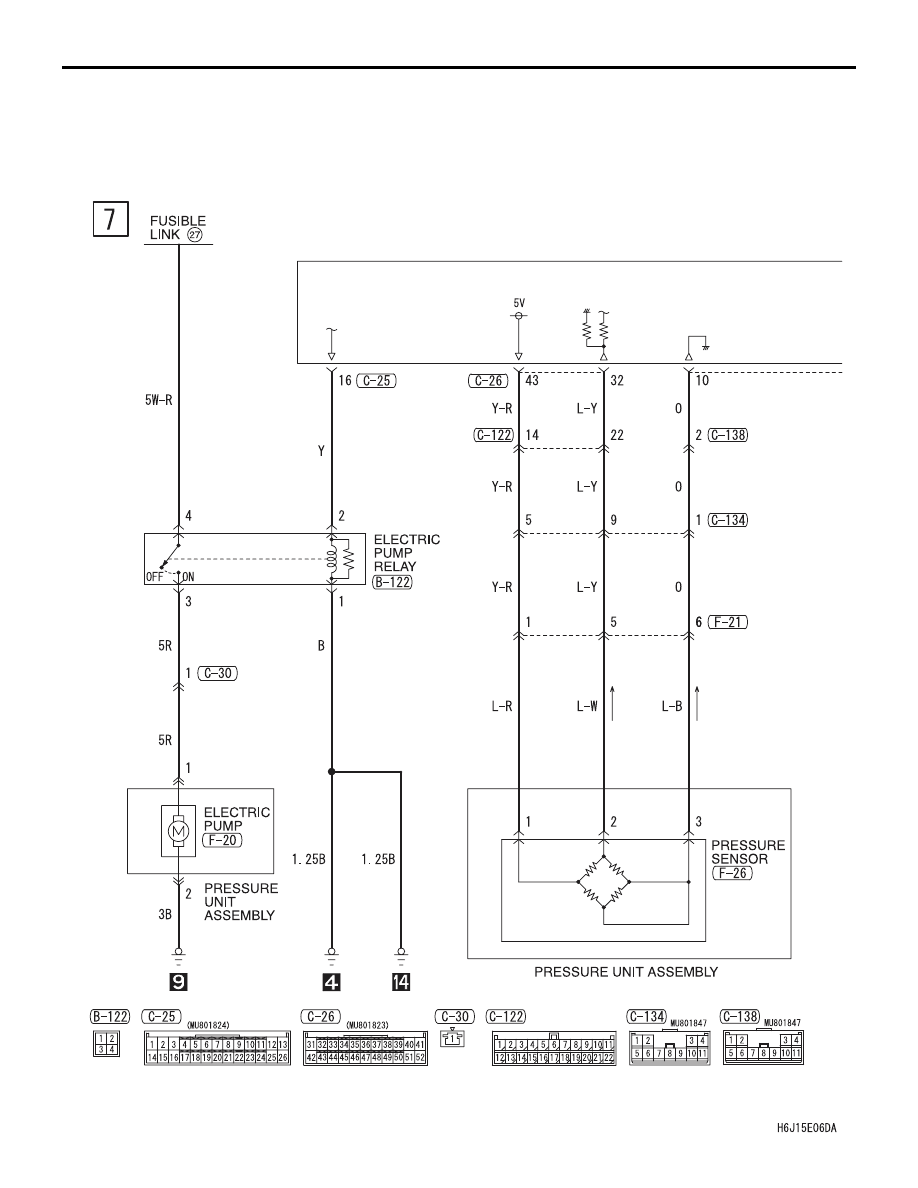

ACD AND AYC

CIRCUIT DIAGRAMS

90-230

ACD AND AYC <RH drive vehicles> (CONTINUED)
