Mitsubishi Lancer Evolution IX. Manual - part 60

ACD AND AYC

CIRCUIT DIAGRAMS

90-219

(FRONT : LH)

(FRONT : RH)

(REAR : RH)

(REAR : LH)

WHEEL SPEED SENSOR

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

ACD AND AYC

CIRCUIT DIAGRAMS

90-220

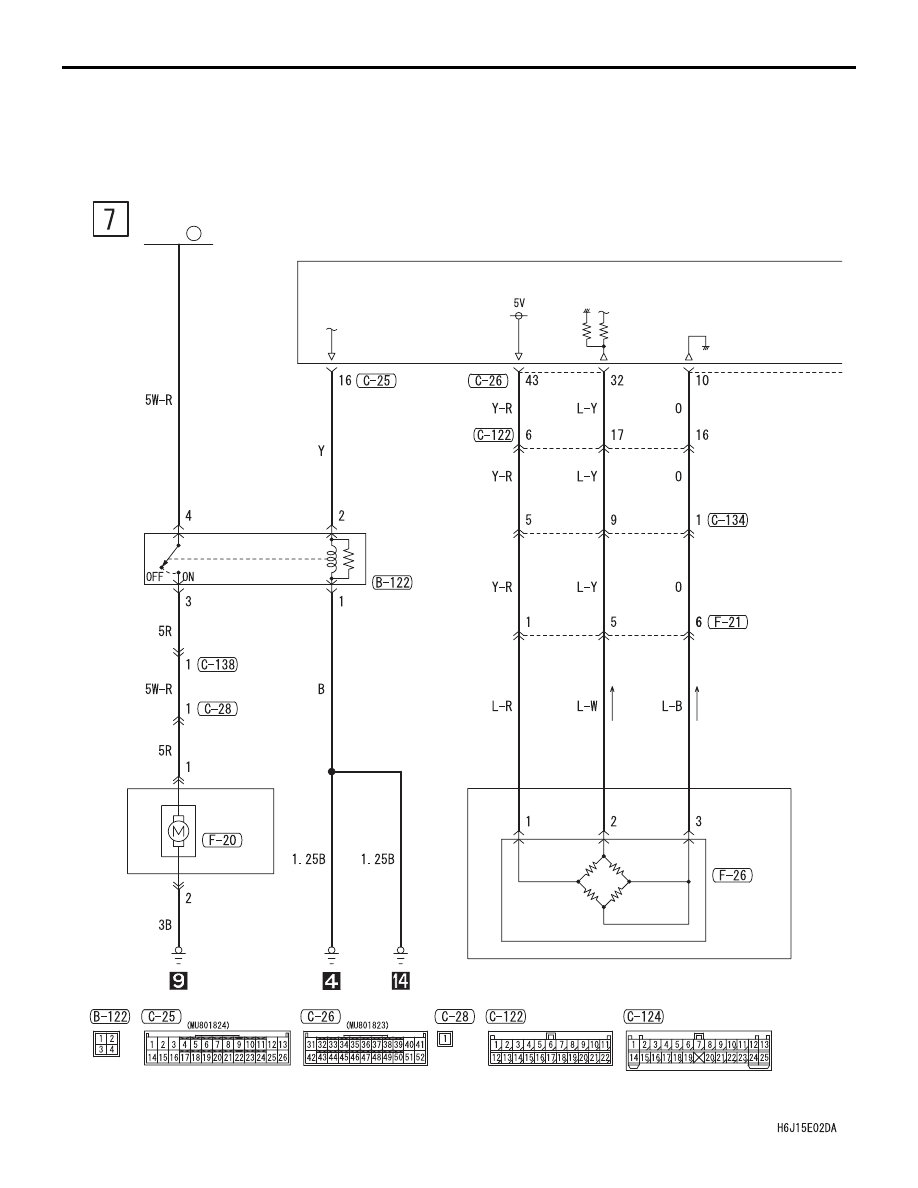

ACD AND AYC <LH drive vehicles> (CONTINUED)

FUSIBLE
LINK

27

ELECTRIC
PUMP
RELAY

ELECTRIC
PUMP

PRESSURE
SENSOR

PRESSURE UNIT ASSEMBLY

PRESSURE
UNIT
ASSEMBLY

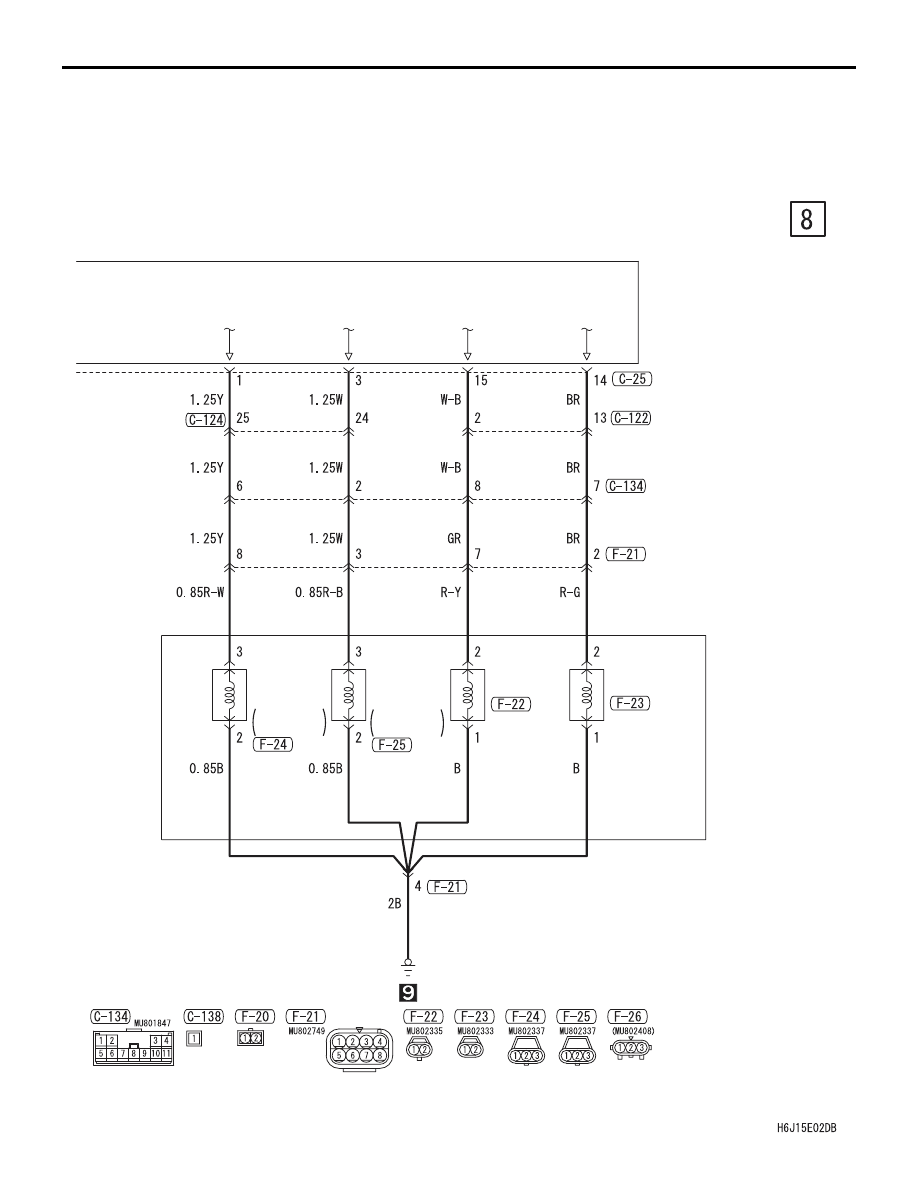

ACD AND AYC

CIRCUIT DIAGRAMS

90-221

4WD-ECU

DIRECTION
VALVE (RH)

DIRECTION
VALVE (LH)

PROPOR-
TIONING
VALVE

FOR AYC
CONTROL

PROPOR-
TIONING
VALVE

FOR ACD
CONTROL

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

PRESSURE
UNIT
ASSEMBLY

ACD AND AYC

CIRCUIT DIAGRAMS

90-222

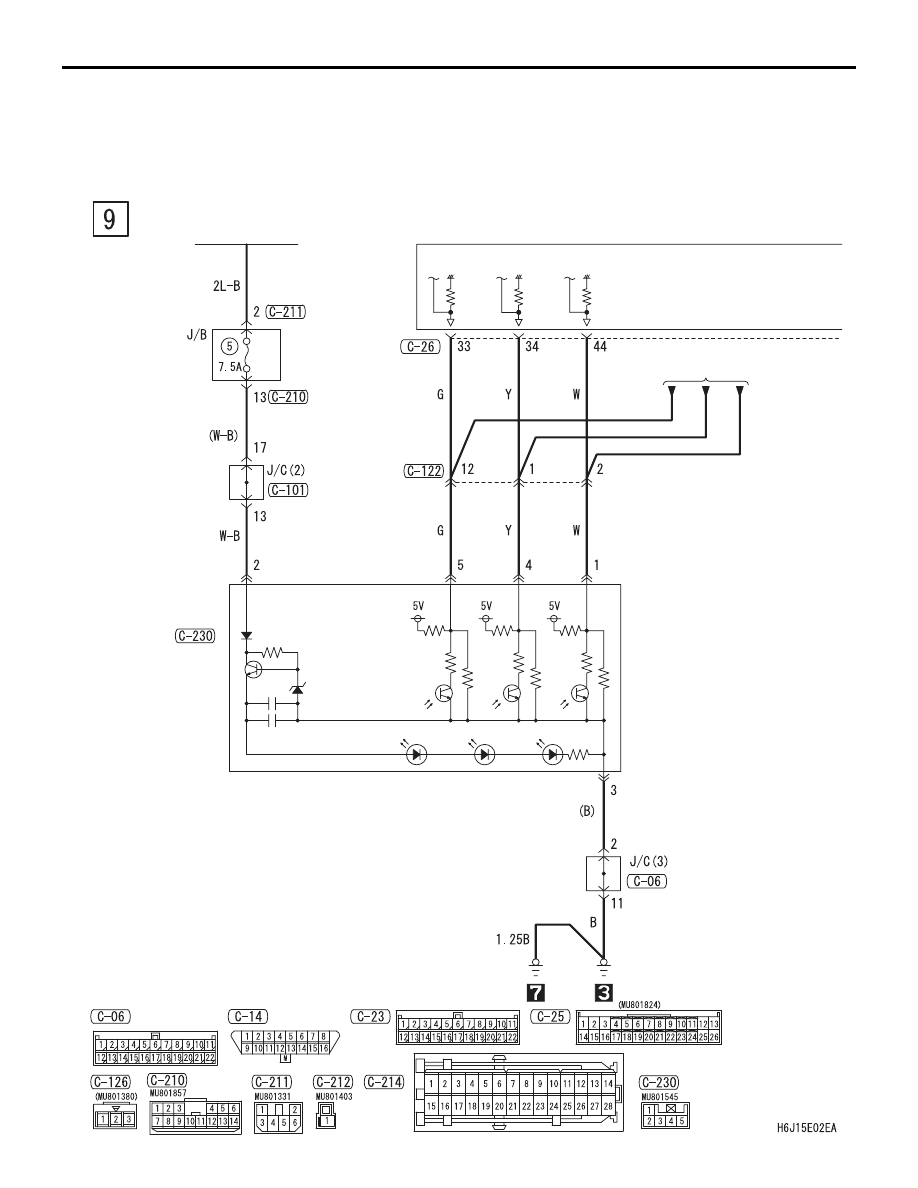

ACD AND AYC <LH drive vehicles> (CONTINUED)

IGNITION
SWITCH (IG2)

4WD-ECU

STEERING
WHEEL
SENSOR

ANTI-SKID BRAKING
SYSTEM (ABS)

FRONT SIDE
