Mitsubishi Lancer Evolution IX. Manual - part 32

BACK-UP LAMP

CIRCUIT DIAGRAMS

90-107

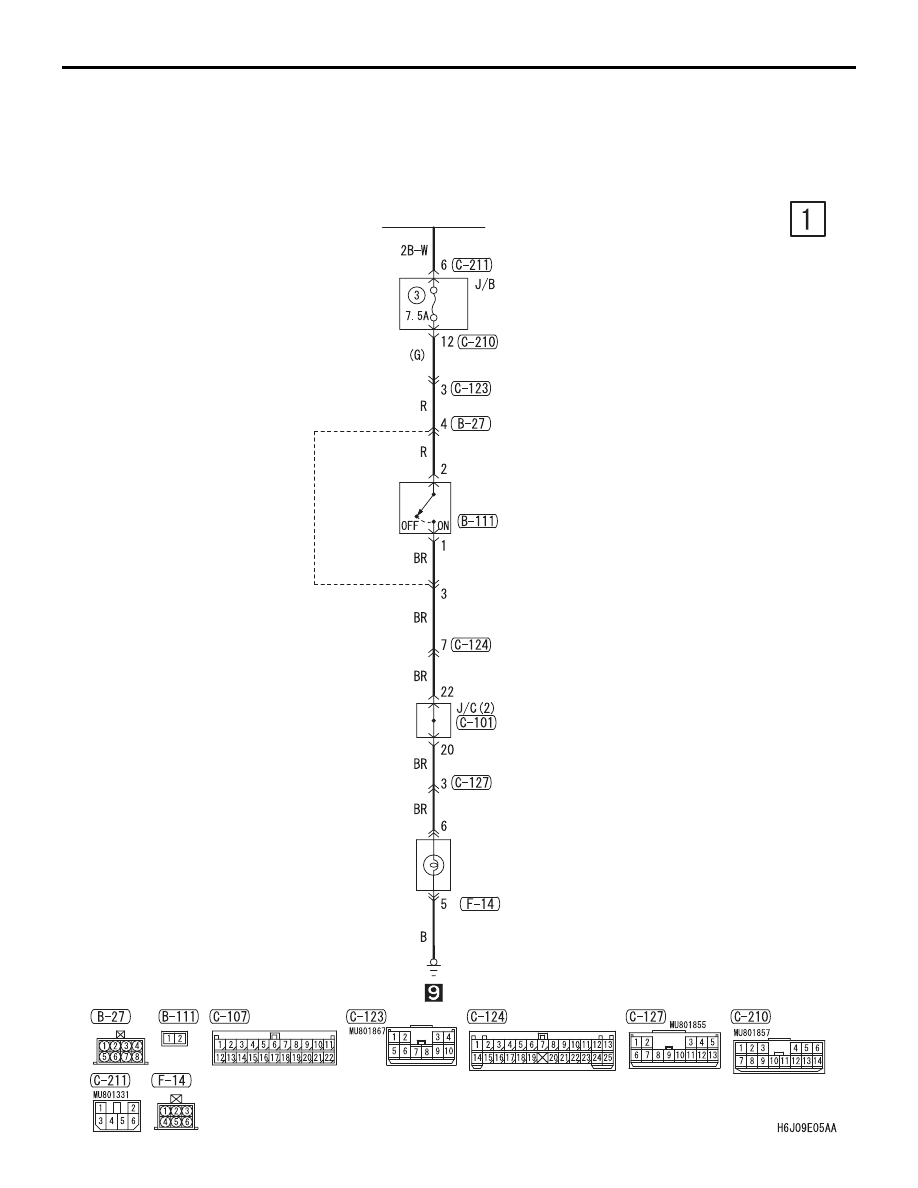

BACK-UP LAMP <RH drive vehicles>

M1901011700131

IGNITION
SWITCH (IG1)

BACK-UP
LAMP SWITCH

REAR
COMBINATION
LAMP
(BACK : LH)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

STOP LAMP

CIRCUIT DIAGRAMS

90-108

STOP LAMP

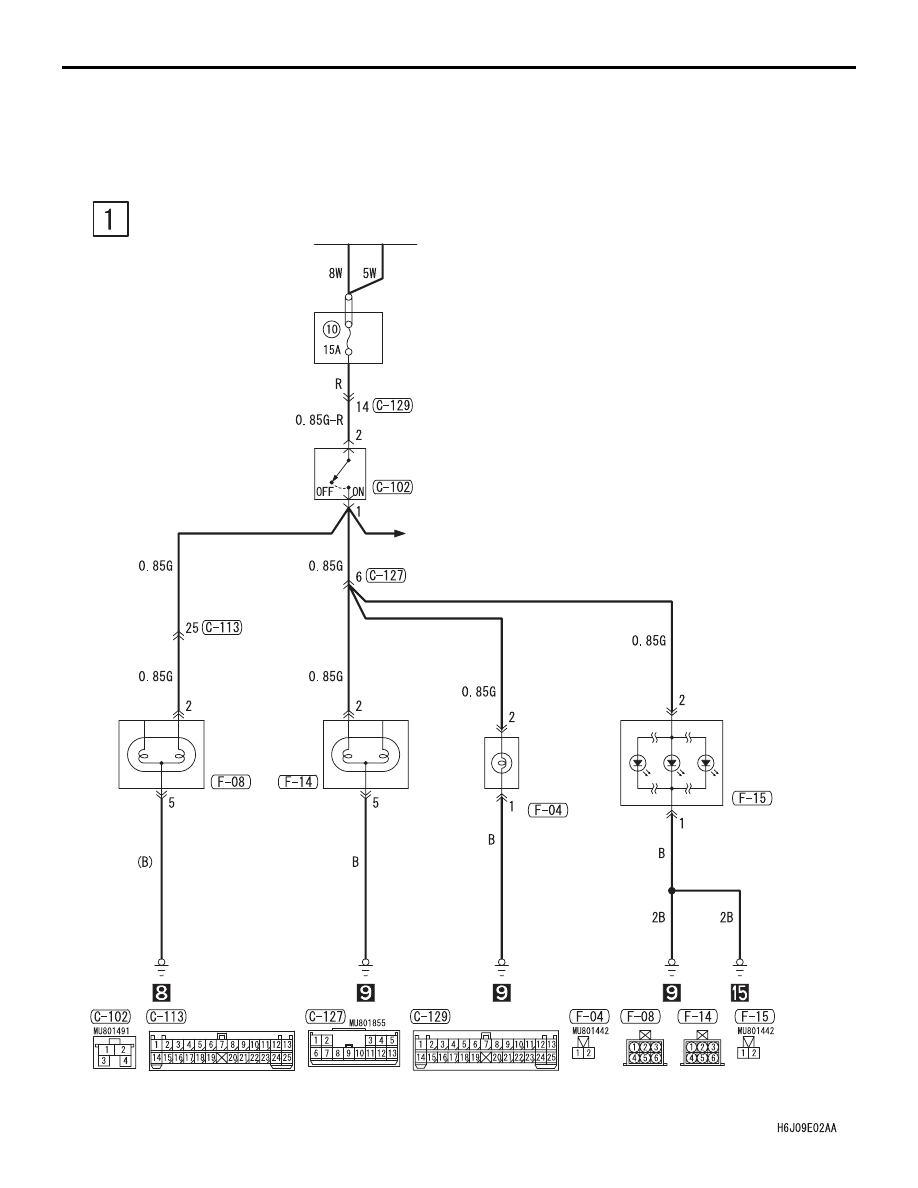

STOP LAMP <LH drive vehicles>

M1901003001710

BATTERY

RELAY
BOX

STOP LAMP
SWITCH

HIGH-
MOUNTED
STOP LAMP
<REAR
SPOILER>

HIGH-
MOUNTED
STOP LAMP
<REAR
SHELF>

REAR
COMBINATION
LAMP (STOP)

(LH)

(RH)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

·ACD AND AYC
·ANTI-SKID BRAKING
 SYSTEM (ABS)

STOP LAMP

CIRCUIT DIAGRAMS

90-109

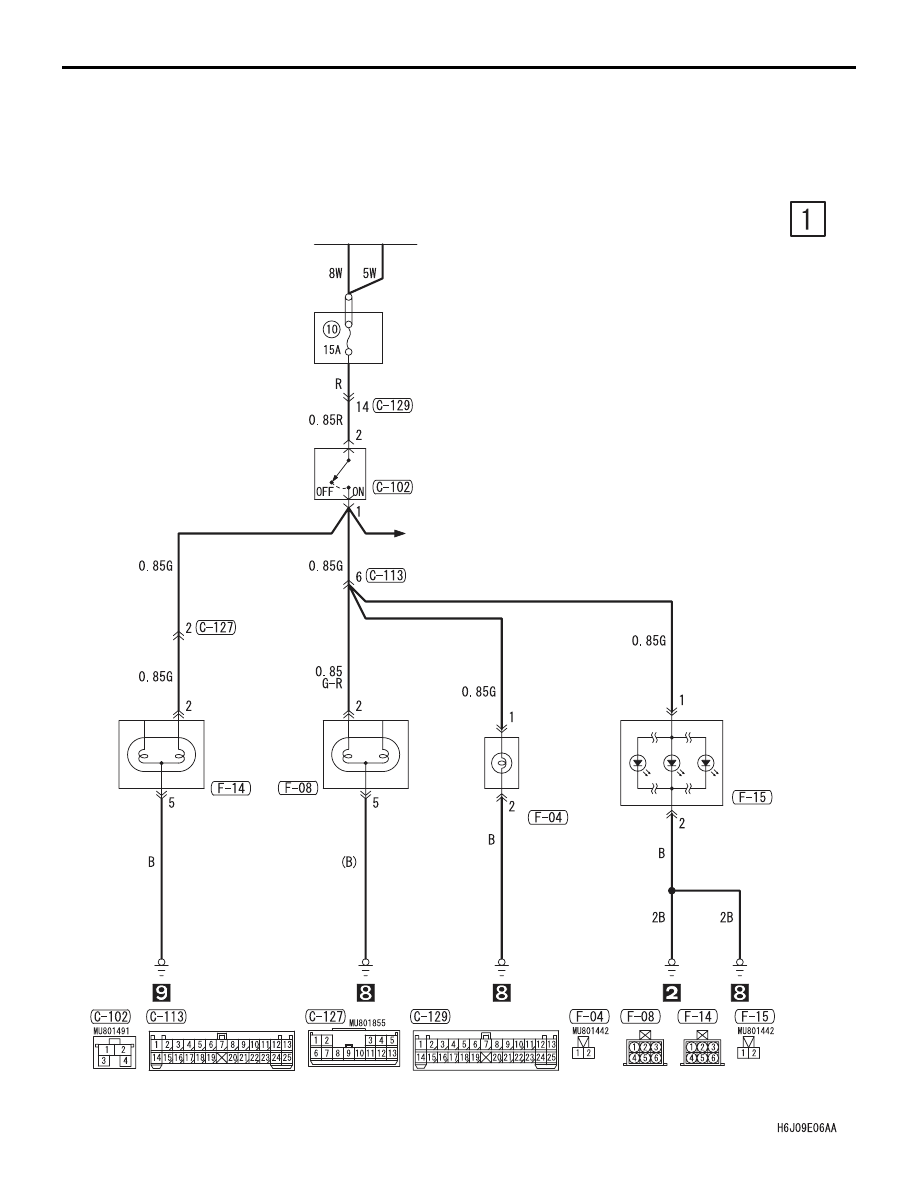

STOP LAMP <RH drive vehicles>

M1901003001721

BATTERY

RELAY
BOX

STOP LAMP
SWITCH

HIGH-
MOUNTED
STOP LAMP
<REAR
SPOILER>

HIGH-
MOUNTED
STOP LAMP
<REAR
SHELF>

REAR
COMBINATION
LAMP (STOP)

(RH)

(LH)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

·ACD AND AYC
·ANTI-SKID BRAKING
 SYSTEM (ABS)

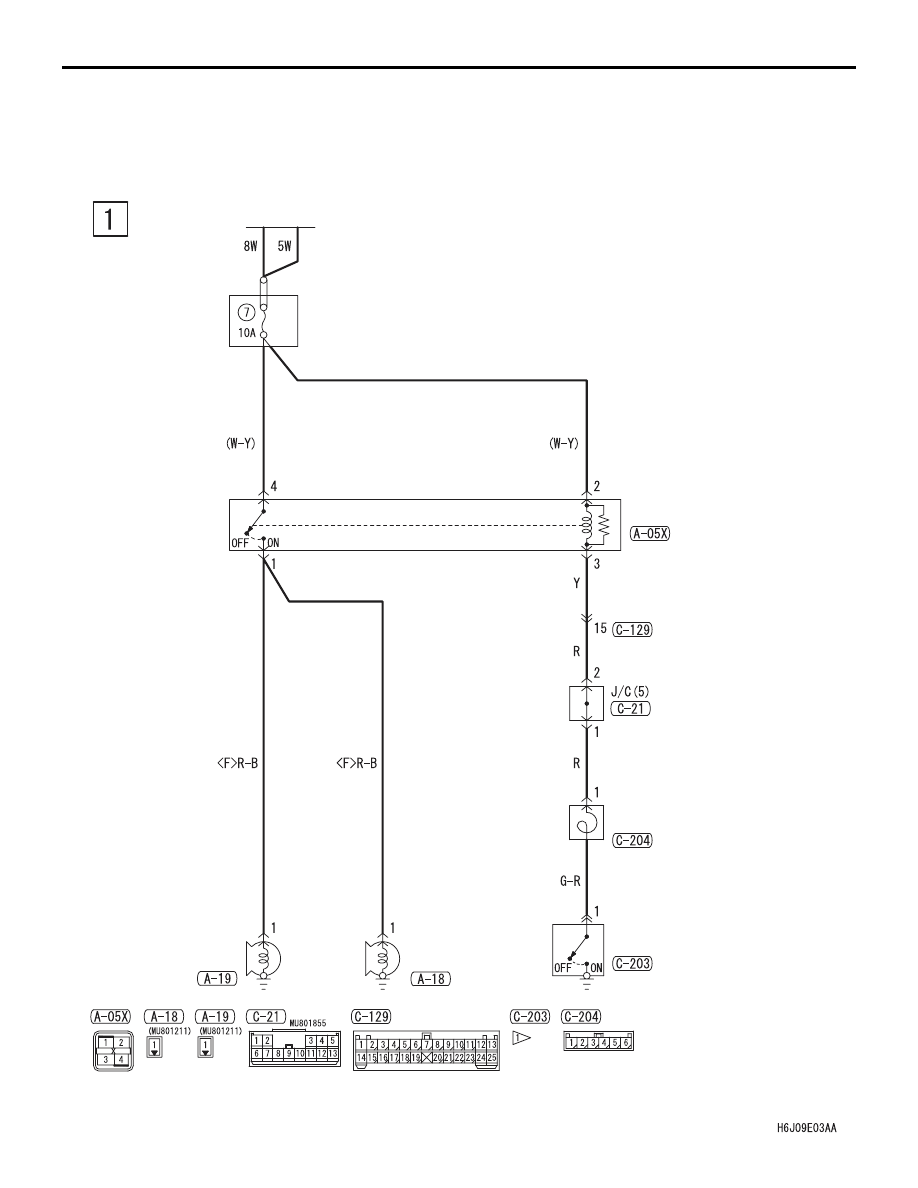

HORN

CIRCUIT DIAGRAMS

90-110

HORN

HORN <LH drive vehicles>

M1901003301302

BATTERY

HORN

(LO)

HORN

(HI)

RELAY
BOX

HORN

RELAY

CLOCK
SPRING

HORN
SWITCH

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple
