Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 532





PLANETARY GEAR

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-59

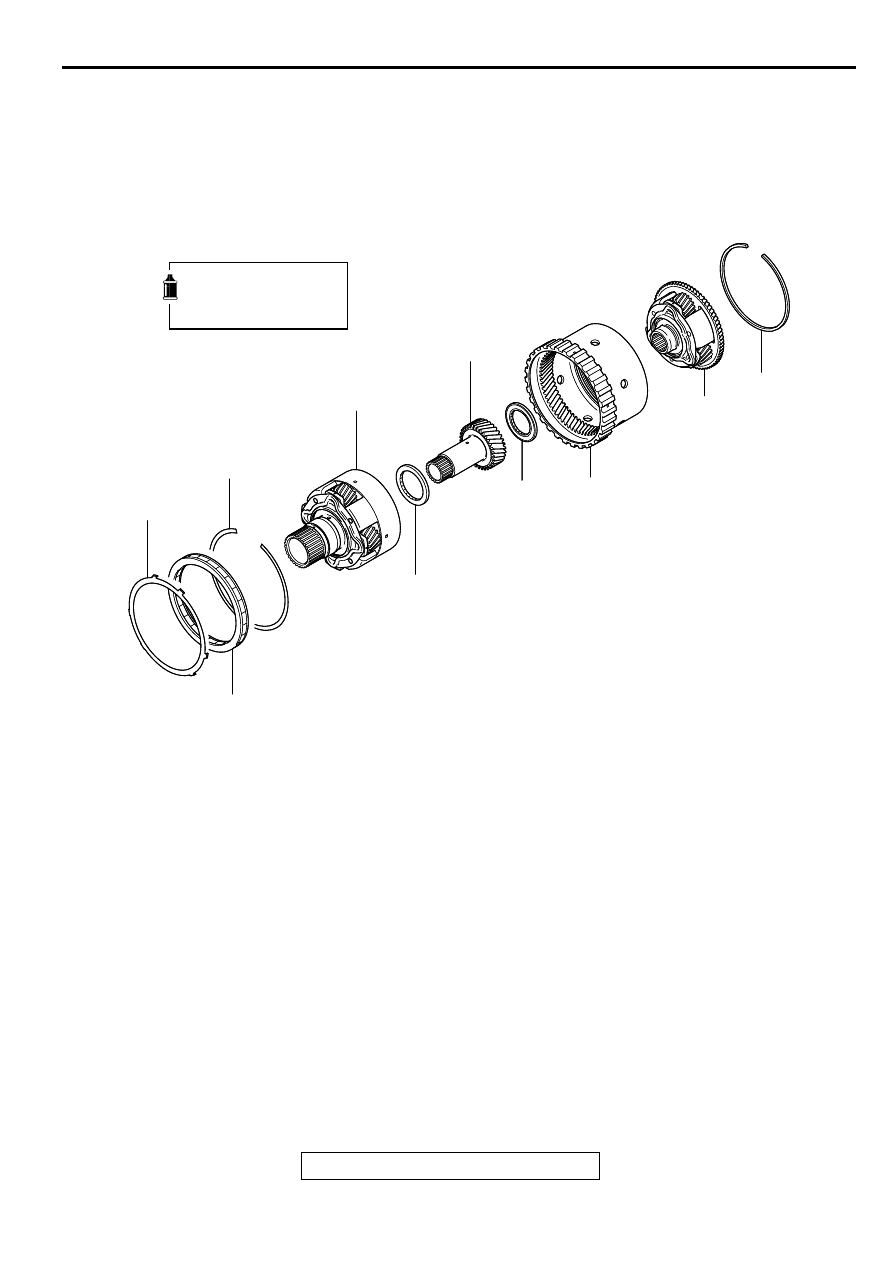

PLA N ETARY G EAR

DISASSEMBLY AND ASSEMBLY

M1233002500021

AKX01111

AKX01111

APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

1

3

4

6

2

5

7

9

8

10

AB

DISASSEMBLY STEPS
1.

STOPPER PLATE

>>B<<

2.

ONE-WAY CLUTCH

3.

SNAP RING

4.

OUTPUT PLANETARY CARRIER

>>A<<

5.

THRUST BEARING NUMBER 3

6.

UNDERDRIVE SUN GEAR

>>A<<

7.

THRUST BEARING NUMBER 4

8.

SNAP RING

9

OVERDRIVE PLANETARY CARRIER

10 OVERDRIVE ANNULUS GEAR

DISASSEMBLY STEPS (Continued)

PLANETARY GEAR

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-60

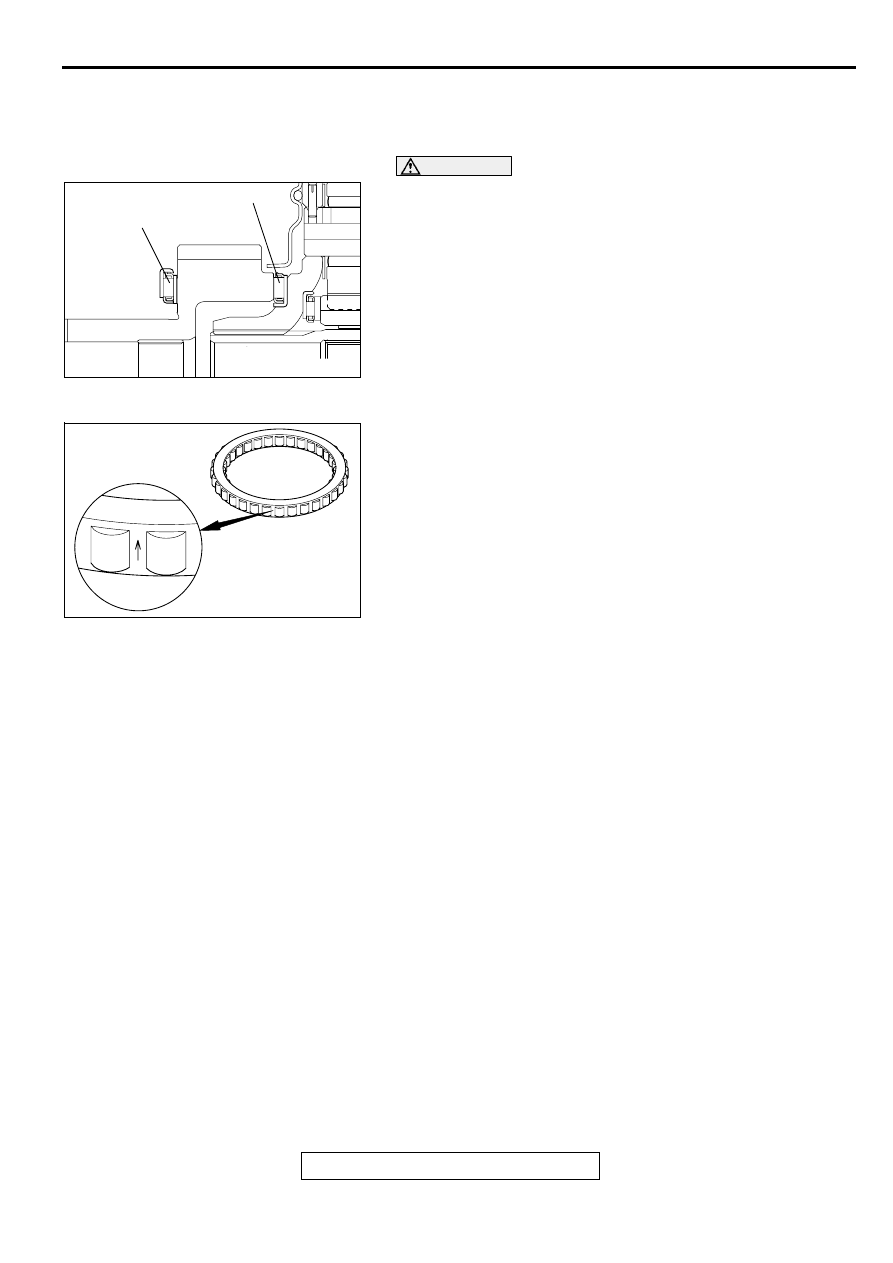

ASSEMBLY SERVICE POINTS

>>A<< THRUST BEARING NUMBER 4 AND THRUST
BEARING NUMBER 3 INSTALLATION

CAUTION

Use care to install the thrust bearings in the correct
direction.
Check the installation direction of thrust bearings number 3 and
4, and install them as shown.

>>B<< ONE-WAY CLUTCH INSTALLATION
Insert the one-way clutch into the overdrive annulus gear so
that the arrow points the output planetary carrier.

AKX01112

THRUST BEARING NO.4

THRUST BEARING NO.3

AB

AKX01113

LOW-REVERSE BRAKE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-61

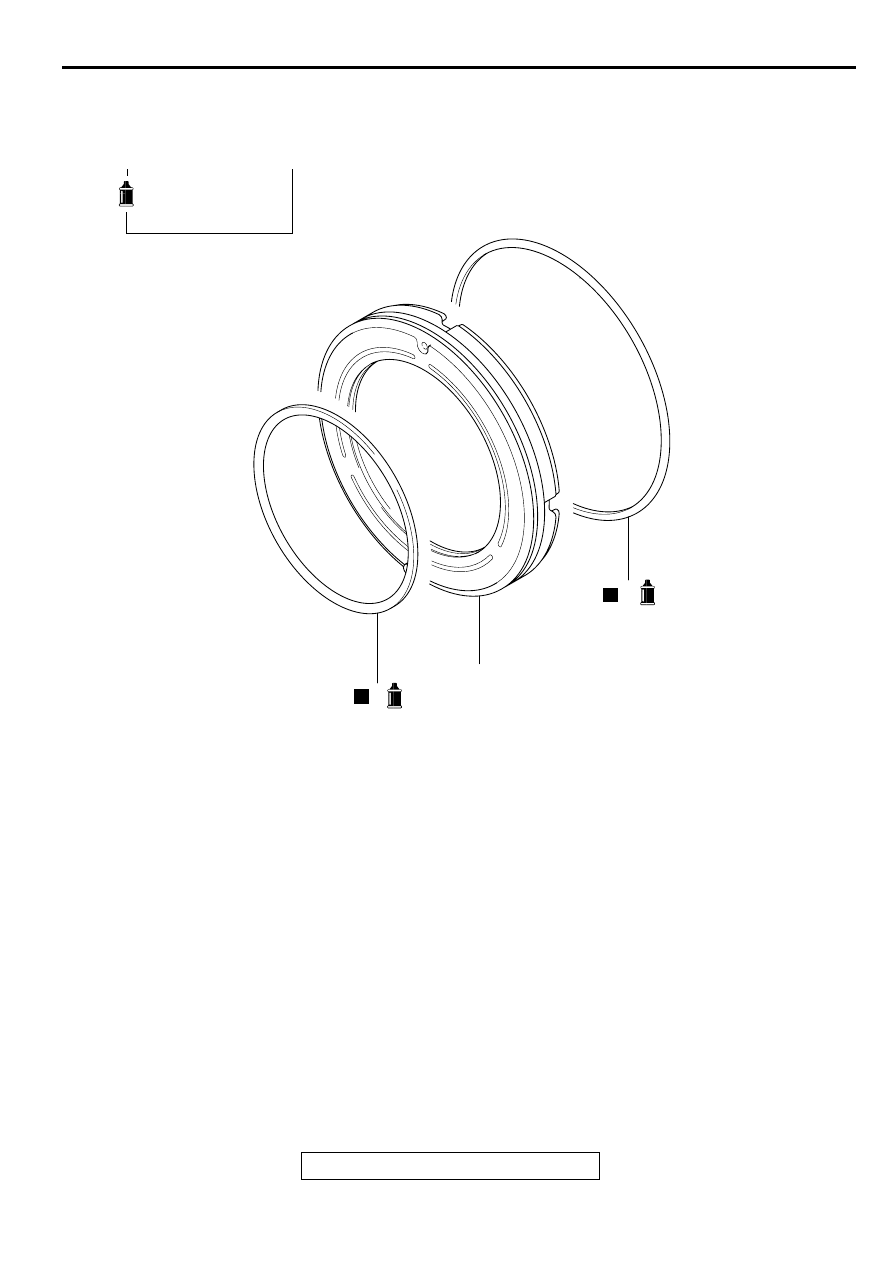

LO W-R EVERSE BR A K E

DISASSEMBLY AND ASSEMBLY

M1233003700028

ASSEMBLY SERVICE POINT

>>A<< D-RING INSTALLATION
Apply ATF or petroleum jelly (Vaseline) to the D-ring, and install
carefully.

AKX01128

1

3

2

N

N

AB

APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

DISASSEMBLY STEPS

>>A<<

1.

D-RING

>>A<<

2.

D-RING

3.

LOW-REVERSE BRAKE PISTON

DISASSEMBLY STEPS (Continued)

SECOND BRAKE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-62

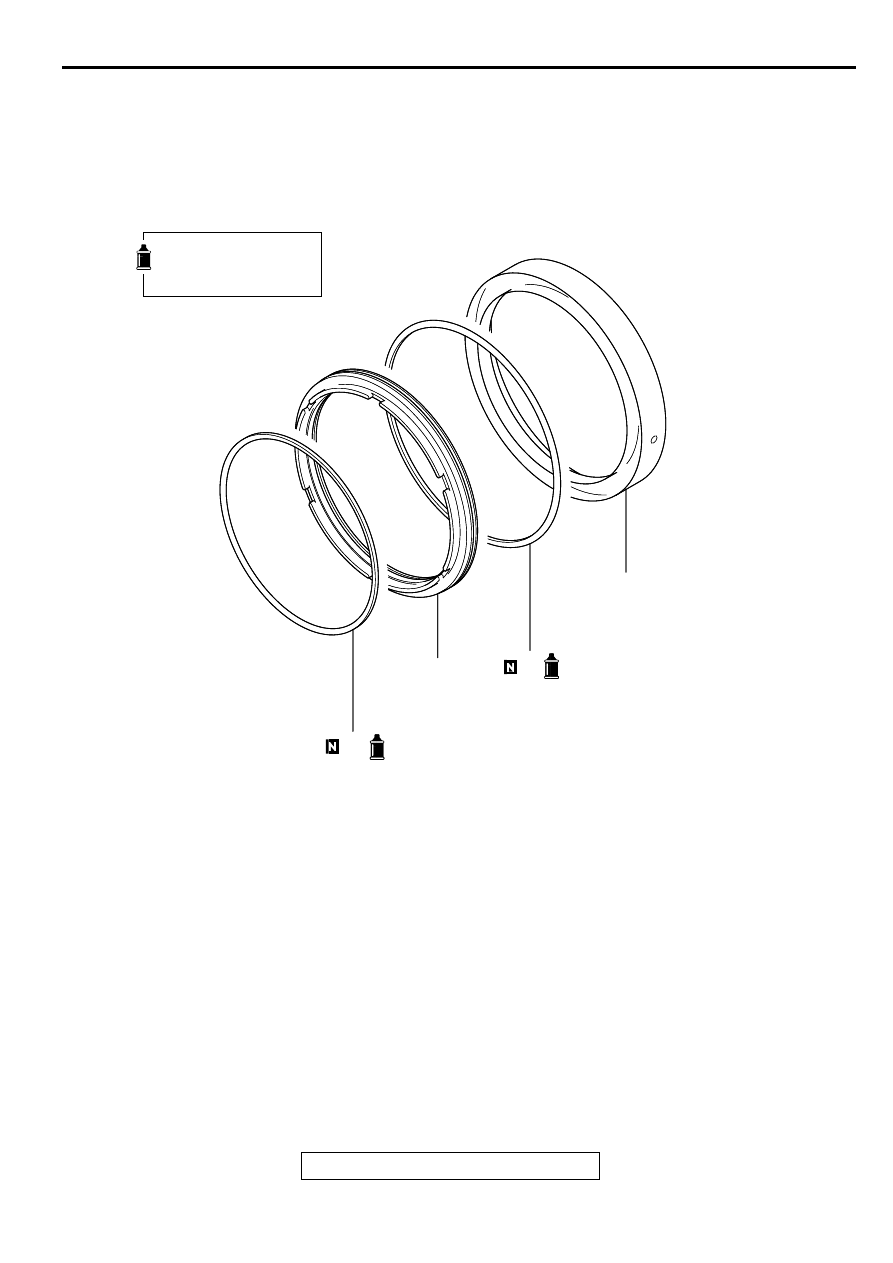

SEC O N D  BR AK E

DISASSEMBLY AND ASSEMBLY

M1233025400025

ASSEMBLY SERVICE POINT

>>A<< D-RING INSTALLATION
Apply ATF or petroleum jelly (Vaseline) to the D-ring, and install
carefully.

AKX01129

AKX01129

APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

4

3

2

1

AB

DISASSEMBLY STEPS

>>A<<

1.

SECOND BRAKE RETAINER

2.

D-RING

3.

SECOND BRAKE PISTON

>>A<<

4.

D-RING
