INTERIOR   Supplemental Restraint System  (SRS)

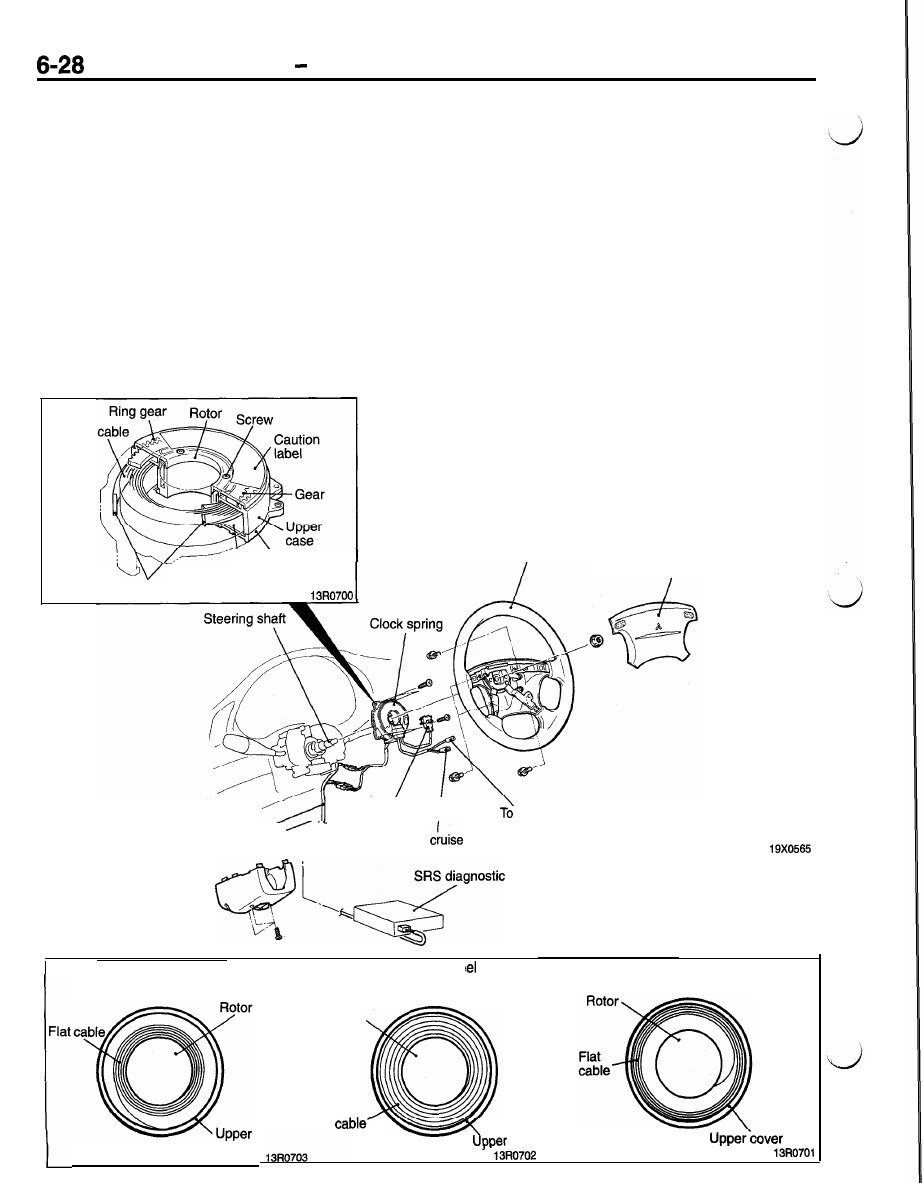

CLOCK SPRING

The clock spring is provided between the steering
wheel (air bag module) and column switch body

(steering column).

The clock spring provides harness connections be-
tween the air bag module and SRS diagnostic unit,

between the horn switch and dashboard wiring har-
ness, and between the remote control switch and
dashboard wiring harness.

The clock spring consists of a neutral position indica-
tion mechanism, flat cable, upper case, lower case,

rotor, etc.

The flat cable is loosely wound like a coil, and is

held in the upper and lower cases with one of its

ends mounted to the rotor and the other end
mounted to the upper case. The upper and lower
cases are mounted to the steering column. The

rotor is coupled with. the steering shaft. Rotation
of the steering wheel (steering shaft) causes the

rotor to rotate. Accordingly, the flat cable is wound
round the rotor or loosened, and operates with the
rotor as the steering wheel is turned.

Caution

Make sure that the clock spring is never disas-
sembled.

Flat

\

Lower case

 Anti-vibration sheet

Cable end support

Steering wheel

Air bag module

Body

To air bag module

I

wiring



harness

 horn

To

 control switch



  u n i t

When steering whe  is in
neutral position

(straight ahead position)

Flat

When steering wheel is
turned clockwise

cover

When steering wheel is
turned counter-clockwise ,

Rotor

Flat

 cover



INTERIOR   Supplemental Restraint System (SRS)

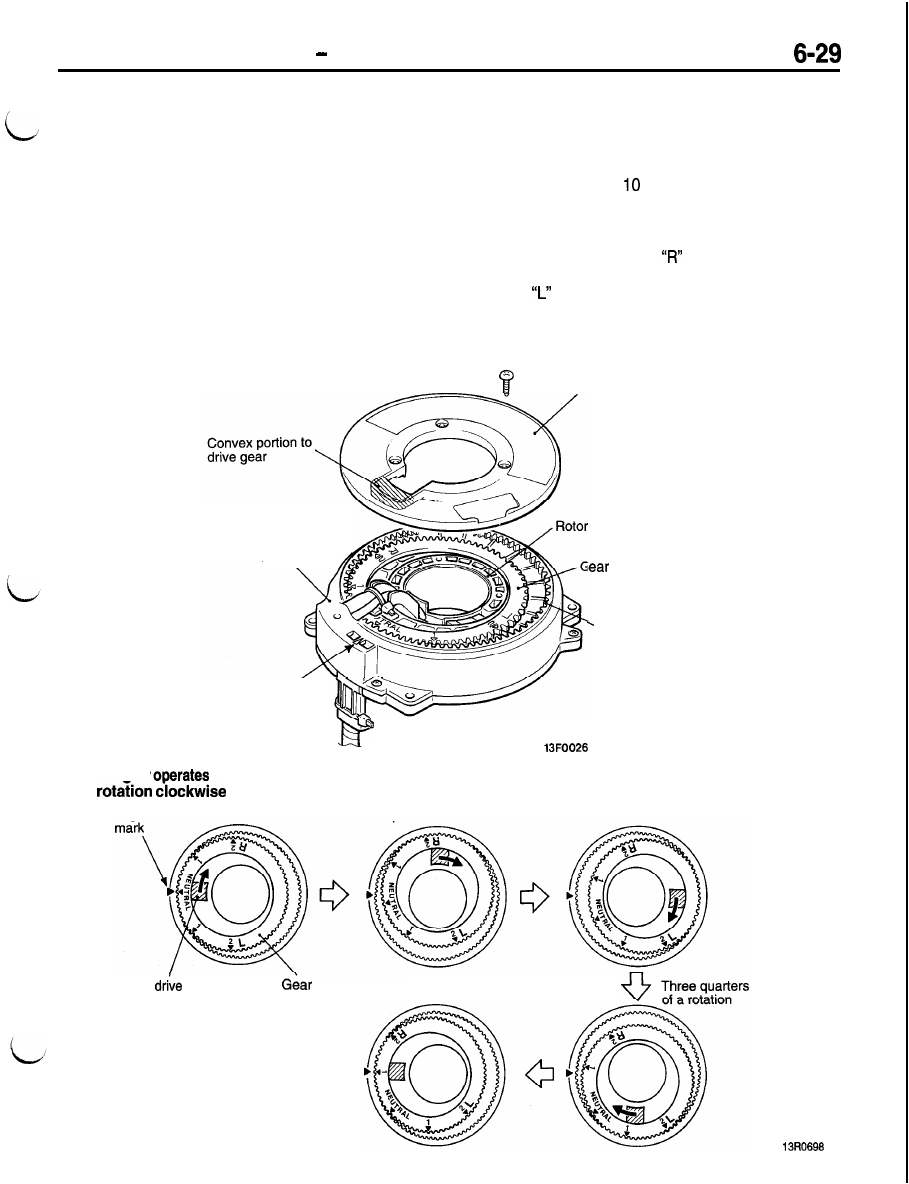

NEUTRAL POSITION INDICATION MECHANISM

The system consists of a ring gear (number of teeth:
90) provided in the upper case, a transparent cover

mounted on the rotor with screws, and a gear (num-
ber of teeth: 80) which is in mesh with the ring
gear and is driven by the convex portion of the
cover.

The upper case is mounted on the steering column
and is always held in position.
The rotor coupled with the steering shaft and always
operates with the steering wheel. The gear is always
kept in mesh with the ring gear by the convex portion
of the cover. If the rotor turns through a rotation,
the convex portion of the cover also turns through
a rotation. So the gear is displaced in the opposite

direction to the rotating direction of the rotor by
the difference in the number of teeth between the
gear and ring gear or by 10 teeth.
Markings R2, 1, NEUTRAL, 1, and 2L are made
on the gear for every   teeth. An alignment mark
is made on the upper case. The clock spring is
placed in the neutral (straight ahead) position by
lining up the alignment mark with the mark NEU-

TRAL of the gear. The mark

 on the gear indicates

that the rotor has been turned clockwise, whereas
the mark

 indicates counterclockwise rotation of

the rotor.

How the gear operates when the rotor is turned

one rotation clockwise

Cover

Upper case

Alignment hark

How the clear

 when the rotor is turned

 Ring gear

one



Alignment

A quarter of a rotation

Half a rotation

Gear

portion

A rotation

INTERIOR   Supplemental Restraint System (SRS)

warning
light

Ignition switch

To SRS diagnosis unit

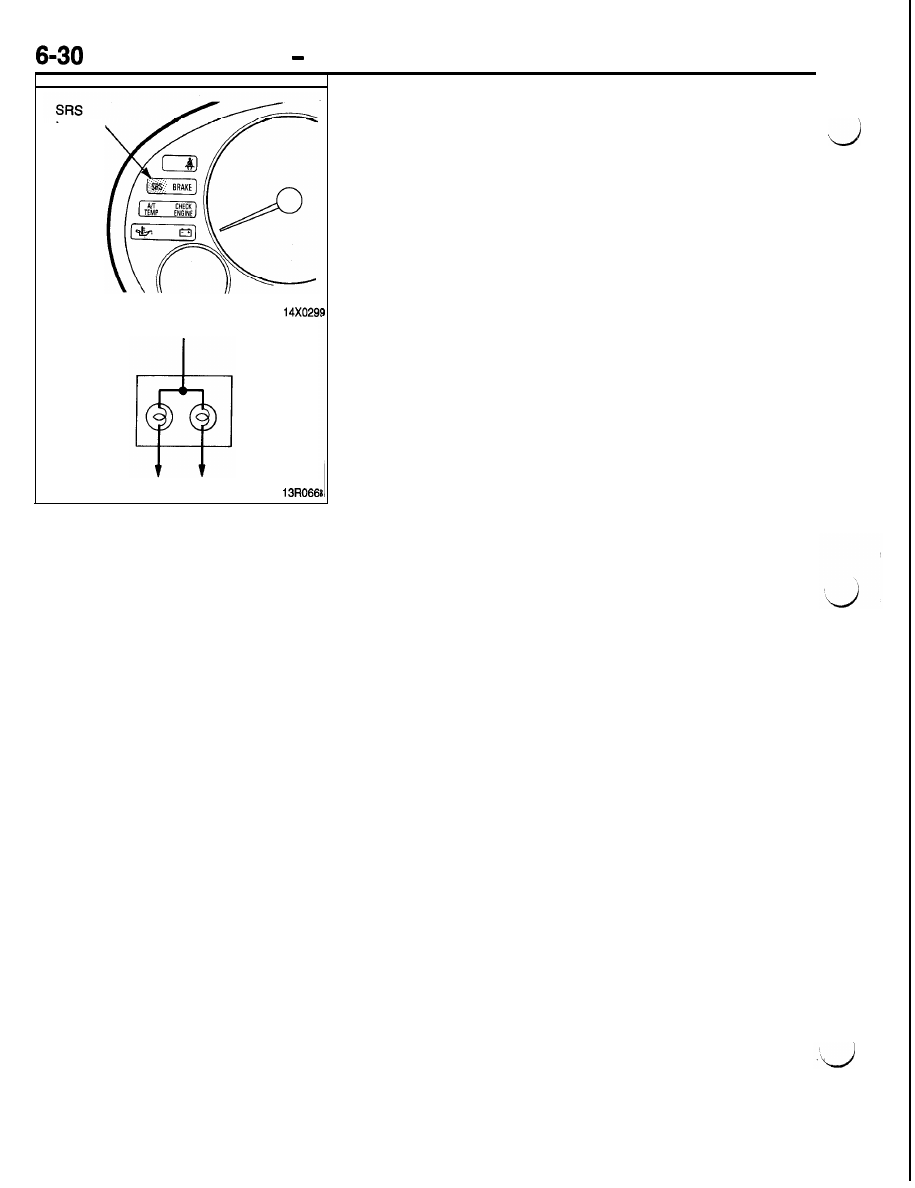

SRS WARNING LIGHT

The SRS warning light is provided at the left side of the combina-
tion meter.
When the SRS is in good order, the light should illuminate
for approximately 7 seconds after the ignition key has been
turned ON, or the engine has been started, and will then go
out.
The SRS warning light has only one display area but contains

two lights. Even if one of the lights is defective, the other one
can be lit.
The SRS warning light is checked by the SRS diagnostic unit
for defective light.
