Mitsubishi Eclipse. Technical Information Manual (1994) - part 28



   Acceleration Svstem









Components

Vehicle speed sensor

Control unit

Function

It generates a pulse signal proportional to vehicle speed (revolving
speed of the transaxle output gear).

It receives signals from the vehicle speed sensor and each switch,
and uses a micro-computer to control all functions of the auto-cruise

control.

Actuator system

It drives the motor-driven vacuum pump according to signals from the

control unit and adjusts the throttle valve via the intermediate link to
the set opening.

Main switch

Switch for cruise control power.

 switch

SET (COAST) switch

Vehicle speed is set with the SET (COAST) switch and RESUME

RESUME (ACCEL)

CEL) switch.

switch

CANCEL switch

It is used to cancel the setting of the cruise speed

Cancel system

Stop light switch

It outputs a signal to cancel cruise control

Clutch pedal position
switch

Park/Neutral position

switch

Throttle position sensor

Idle switch

It generates an analog voltage proportional to throttle opening.

Based on the valve of throttle position sensor voltage when the idle

switch goes from ON to OFF, it varies throttle position sensor voltage
to compensate for fluctuations.

Diagnostic output terminal

If the scan tool or a voltmeter is connected, diagnostic test mode and
input check codes from the control unit can be read.

Auto-cruise control indicator light

It is in the combination meter and lights up when the auto-cruise con-

trol functioning.

ENGINE <TURBO>

 Acceleration System

AUTO-CRUISE CONTROL UNIT
The control unit is made up of the input interface
circuit, micro-computer, constant voltage power
ply circuit, micro-computer monitor circuit and output

interface circuit. Signals from the vehicle speed

sor, throttle position sensor and each switch are

input into the control unit. It processes them

ing to the program in the micro-computer memory
and outputs control signals to the actuator. It also
outputs system diagnostic test code results and
conditions of input signals to the diagnostic output

terminal.

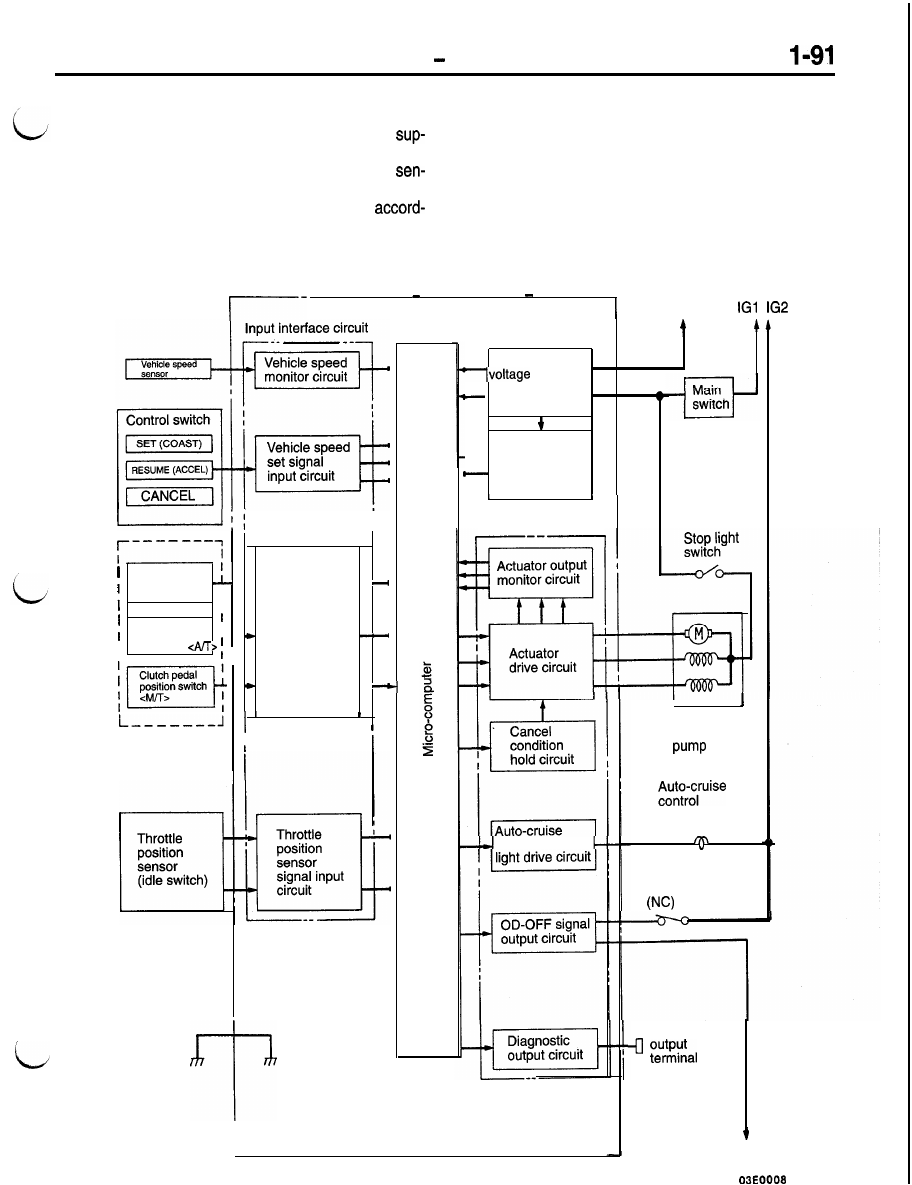

Control Logic and Block Diagram

Auto-cruise control unit





Battery



I

I

I

I

Constant

Constant

 power

 power

I

supply circuit

supply circuit

 (battery back-up)

 (battery back-up)

Micro-

Micro-

-   c o m p u t e r

-   c o m p u t e r

  m o n i t o r

  m o n i t o r

circuit

circuit

Output interface
circuit

I
I

 Stop light

switch

I
I

 Park/Neutral

Cancel

 position

, switch



 signal input

circuit

  I

I

Motor-driven

vacuum

assembly

I



 ,

Cancel system

control indicator

indicator
light

OD switch

Diagnostic



NOTE

I

NC: Normally closed

I

Transaxle
control module

POWER TRAlN

CONTENTS

AUTOMATIC TRANSAXLE . . . . . . . . . . . . . . . . . 35

Construction and Function

. . . . . . . . .

Electronic Control System . . . . . . . . . . . . . . . . . . 73

Hydraulic Control System . . . . . . . . . . . . . . . . . . 53

Transaxle.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Sectional View . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Transaxle Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

CLUTCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Clutch Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Inter-lock Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

FRONT AXLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

MANUAL TRANSAXLE . . . . . . . . . . . . . . . . . . . . . 5

Construction and Operation

. . . . . . . . . . 9

Power Flow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Power Train Component . . . . . . . . . . . . . . . . . . . 18

Shift System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Synchronizer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Transaxle Case . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Sectional View . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Transaxle Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

PROPELLER SHAFT . . . . . . . . . . . . . . . . . . . . . 103

Construction Diagram . . . . . . . . . . . . . . . . . . . . . . . 103

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

REAR AXLE

. . . . . . . . . . . . . . . . . . . . . 106

Differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Differential Support . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 8

REAR AXLE

. . . . . . . . . . . . . . . . . . . . . 105

Features

 5
