TROUBLESHOOTING

WHEEL AND TYRE

31-7

WHEEL BALANCER CALIBRATION
CHECKING FLOW CHART

AC000040

Balance wheel.

Rotate wheel 1/2 turn.

Imbalance = 5g or less

Imbalance = more than 5g

Rebalance wheel.

Rotate wheel 1/4 turn.

Imbalance = 5g or less

Imbalance = more than 5g

Verify wheel is properly centered.
Verify cones, cup, and wing nut are clean,
undamaged, and appropriate for wheel.
Make necessary corrections, then recheck
wheel balance.

Attach a 5g weight to the outer rim.
Is the imbalance 5 ± 2g at 170

–

 190˚

away from the 5g weight?

YES

NO

Attach a 5g weight to the inner rim at 180˚
opposite the weight on the outer rim.
Is the imbalance 5 ± 2g at 170

–

 190˚

away from both 5g weights?

YES

NO

Balancer does not require
calibration.

Balancer requires calibration.
Contact balancer manufacturer.

ZERO CALIBRATION
CHECK

STATIC BALANCE
CHECK

DYNAMIC BALANCE
CHECK

AB

ON-VEHICLE SERVICE

WHEEL AND TYRE

31-8

ON-VEHICLE SERVICE

TYRE INFLATION PRESSURE CHECK

M1311000900420

NOTE: For information on tyre inflation pressure,
refer to the label attached to the centre pillar on the
driver's side.

TYRE WEAR CHECK

M1311001000453

Measure the tread depth of the tyres.

Minimum limit: 1.6 mm

If the remaining tread depth is less than the minimum
limit, replace the tyre.
NOTE: When the tread depth of the tyres is reduced
to 1.6 mm or less, wear indicators will appear.

WHEEL RUNOUT CHECK

M1311001100472

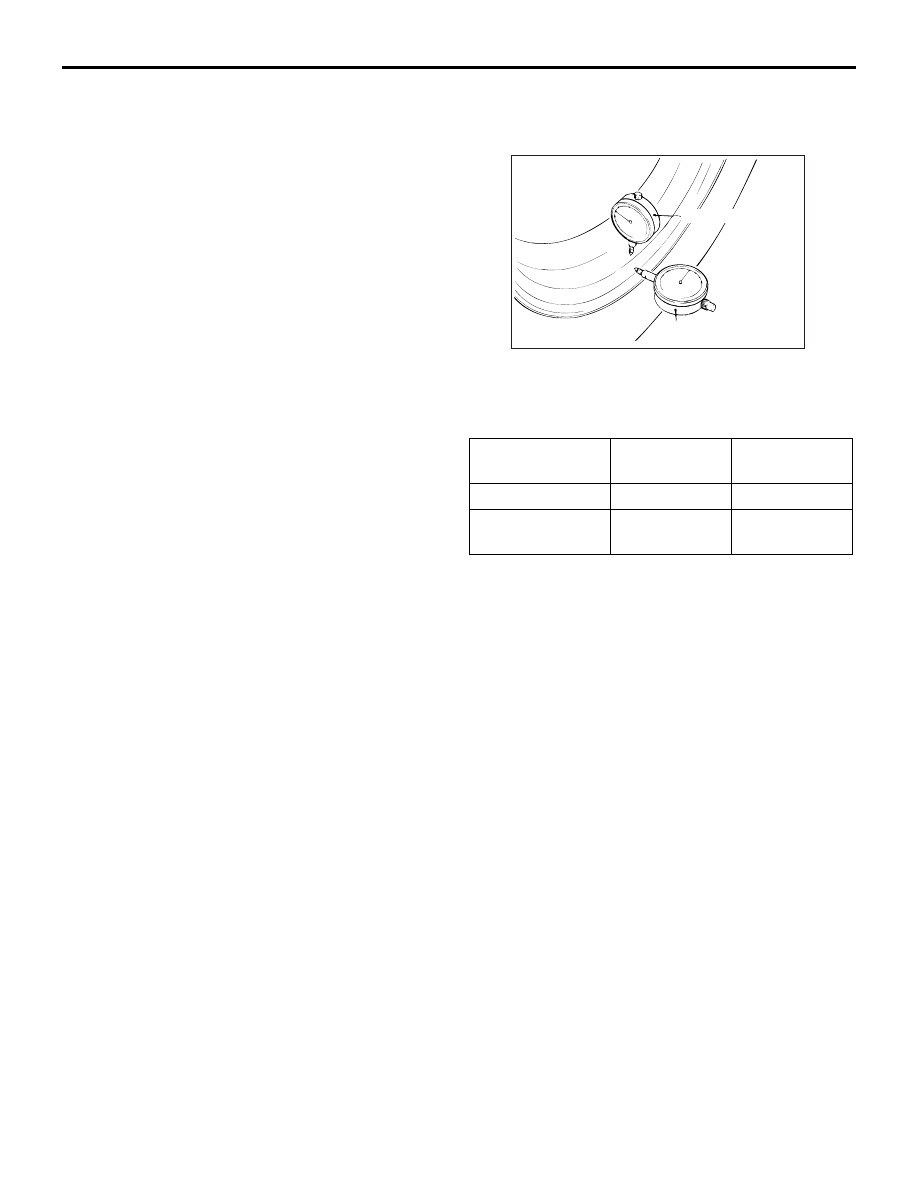

Jack up the vehicle so that the wheels are clear of
the floor. While slowly turning the wheel, measure
wheel runout with a dial indicator.

LIMIT:

If wheel runout exceeds the limit, replace the wheel.

WHEEL AND TYRE

INSTALLATION SERVICE POINT

M1311001300380

Tighten the wheel nuts to the specified torque.

Tightening torque: 98

± 10 N⋅m

Item

Steel wheel

Aluminium
wheel

Radial runout mm 1.2

1.0

Lateral runout
mm

1.2

1.0

ACX00651AB

Lateral

Radial

SPARE TYRE CARRIER

WHEEL AND TYRE

31-9

SPARE TYRE CARRIER

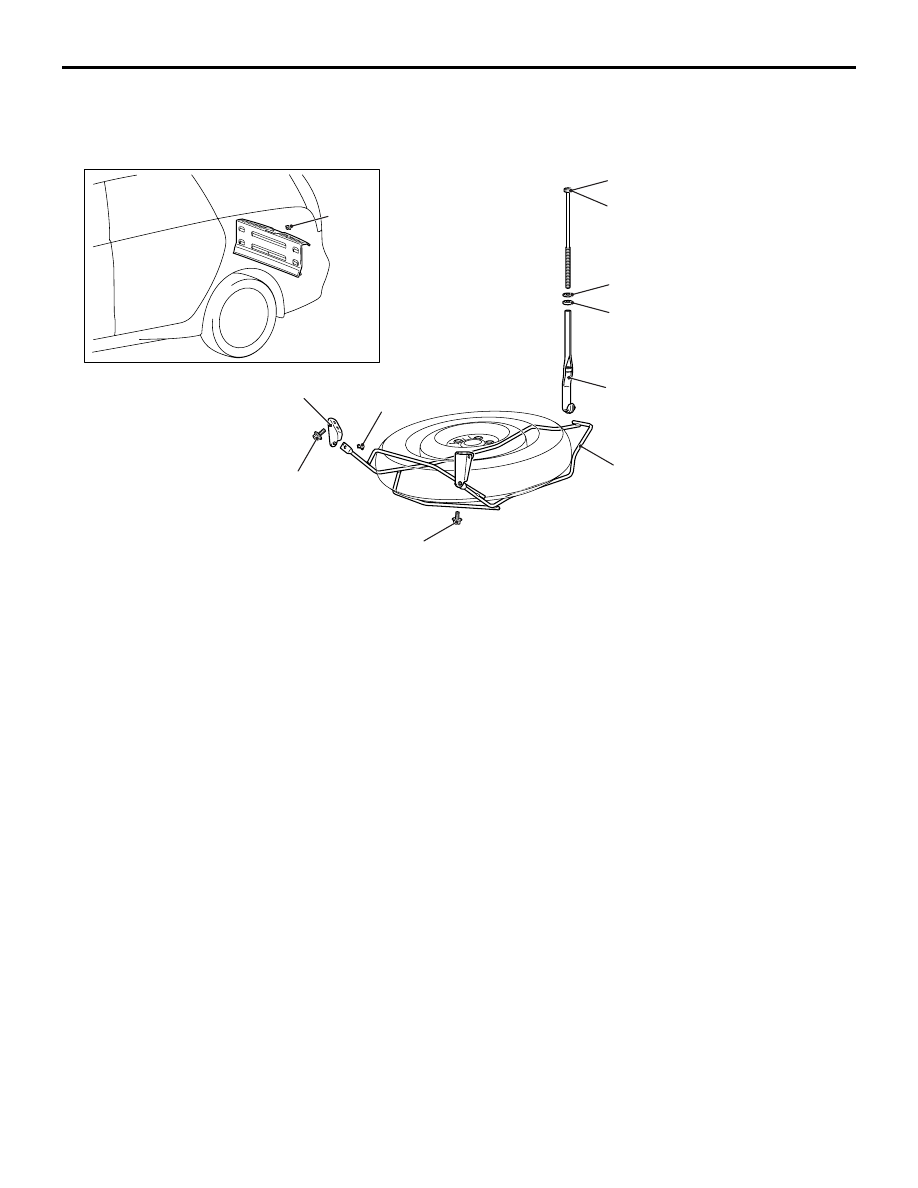

REMOVAL AND INSTALLATION

M1311006700037

AC300965

25 ± 4 N·m

2

3

AC

4

13 ± 2 N·m

8

5

6

7

13 ± 2 N·m

1

Removal steps

1.

Cover (Rear end trim)

2.

Spare tyre carrier bolt

3.

Spare tyre carrier holder

4.

Spare tyre carrier washer

5.

Spare tyre carrier washer (made of
nylon)

6.

Spare tyre carrier pin

7.

Spare tyre carrier

8.

Spare tyre carrier hanger

Removal steps (Continued)
