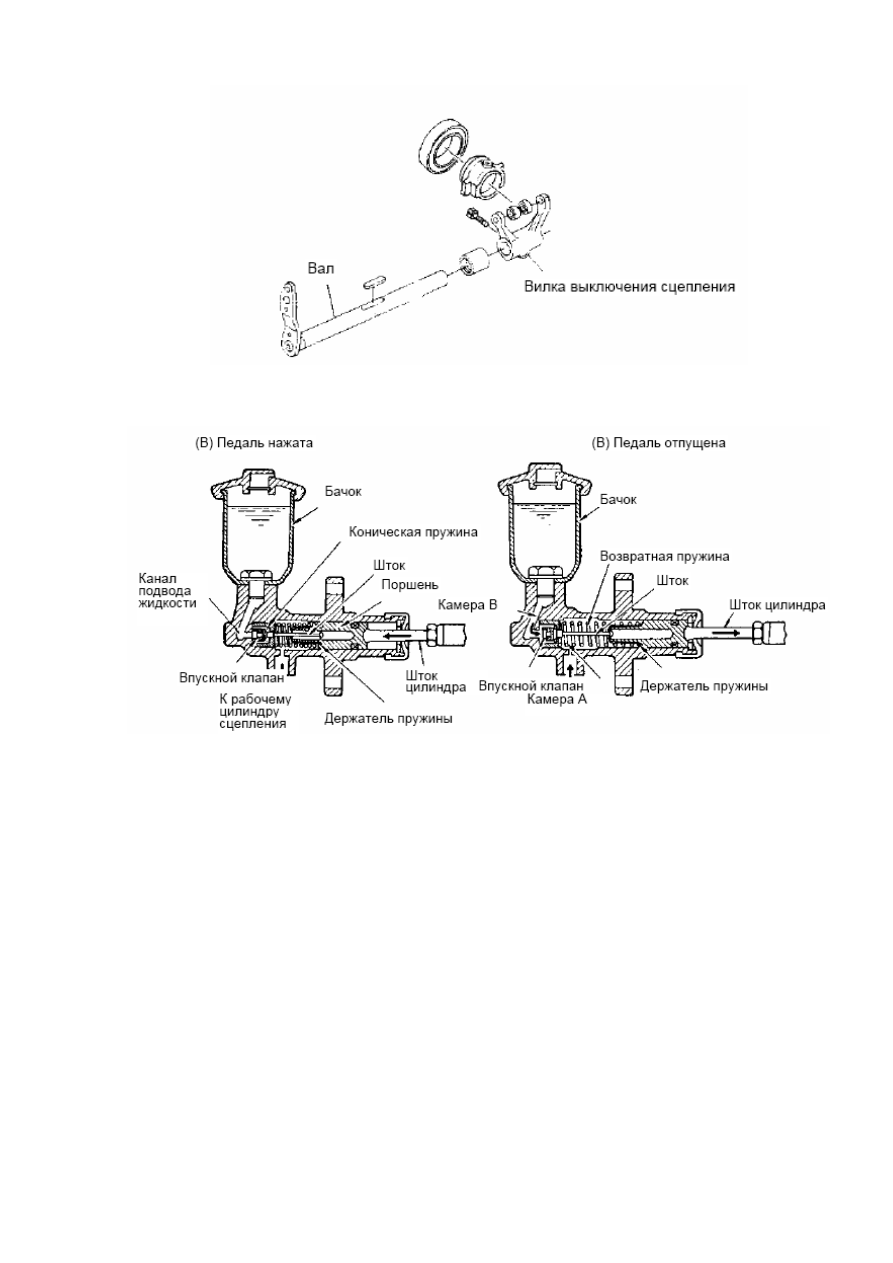

Рис. 2-14 Вилка выключения сцепления





Рис. 2-15 Главный цилиндр сцепления





Необходимо помнить, что попадание воздуха в гидропривод сцепления (так же как
и  в  гидравлическую  тормозную  систему)  приводит  к  ухудшению  ее  работы.
Поэтому необходимо внимательно следить за уровнем жидкости в бачке главного
цилиндра сцепления.
















-  -

12

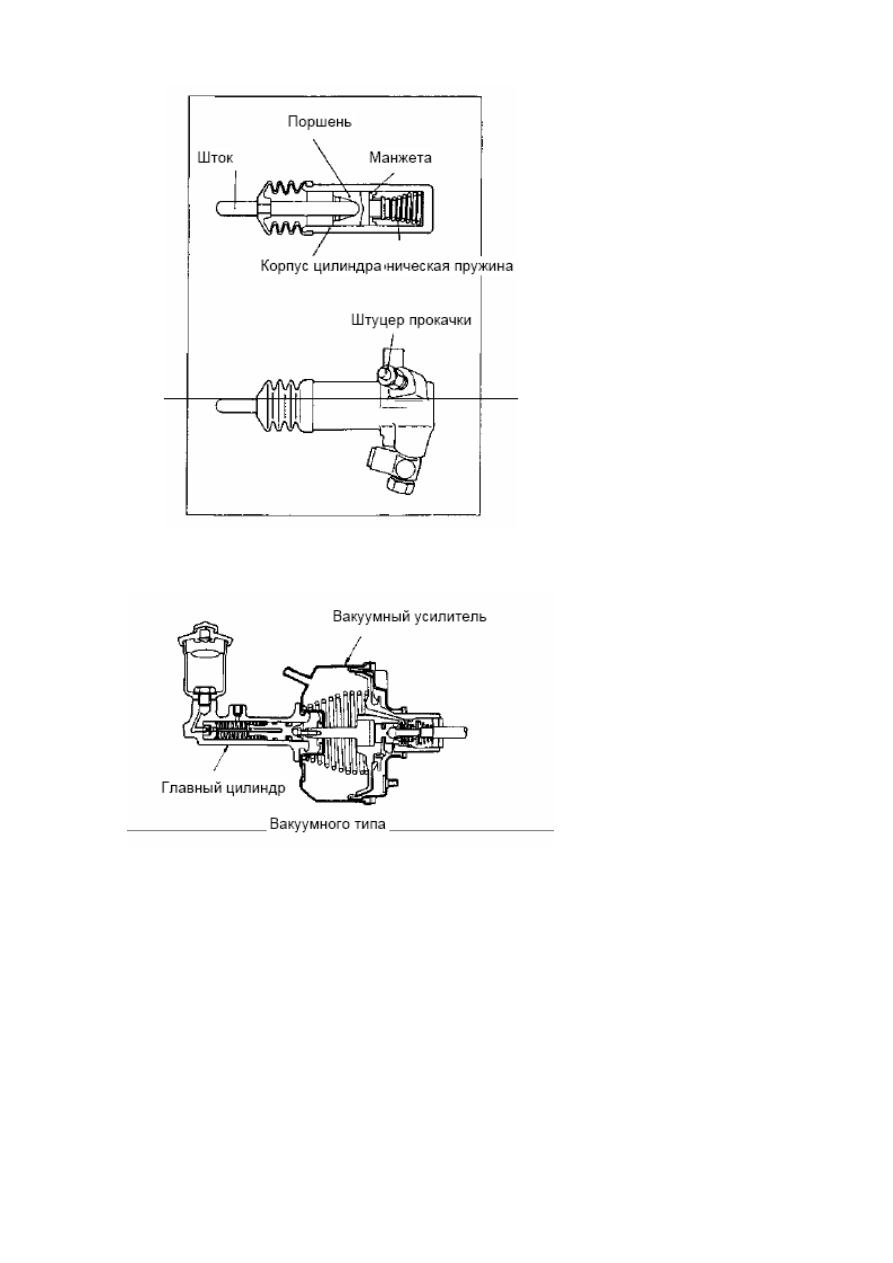

Рис. 2-16 Рабочий цилиндр сцепления







Под

действием

давления,

созданного

в

главном

цилиндре

сцепления,

поршень  рабочего  цилиндра
перемещается,

перемещая

шток и вилку выключения
сцепления.

Штуцер

прокачки

используется  при  удалении
воздуха  из  гидравлического
привода сцепления.




Рис. 2-17 Вакуумный усилитель гидравлического

привода сцепления







Усилитель  предназначен  для
снижения

усилий,

прилагаемых  водителем  к
педали сцепления.

Он

устанавливается

на

автомобилях,

имеющие

сцепления

с

мощными

нажимными пружинами.

















-  -

13

РАЗД

 3

КОРО

ДАЧ

ЕЛ

БКА ПЕРЕ





. КОРОБКА ПЕРЕДАЧ

бщие сведения

3

О

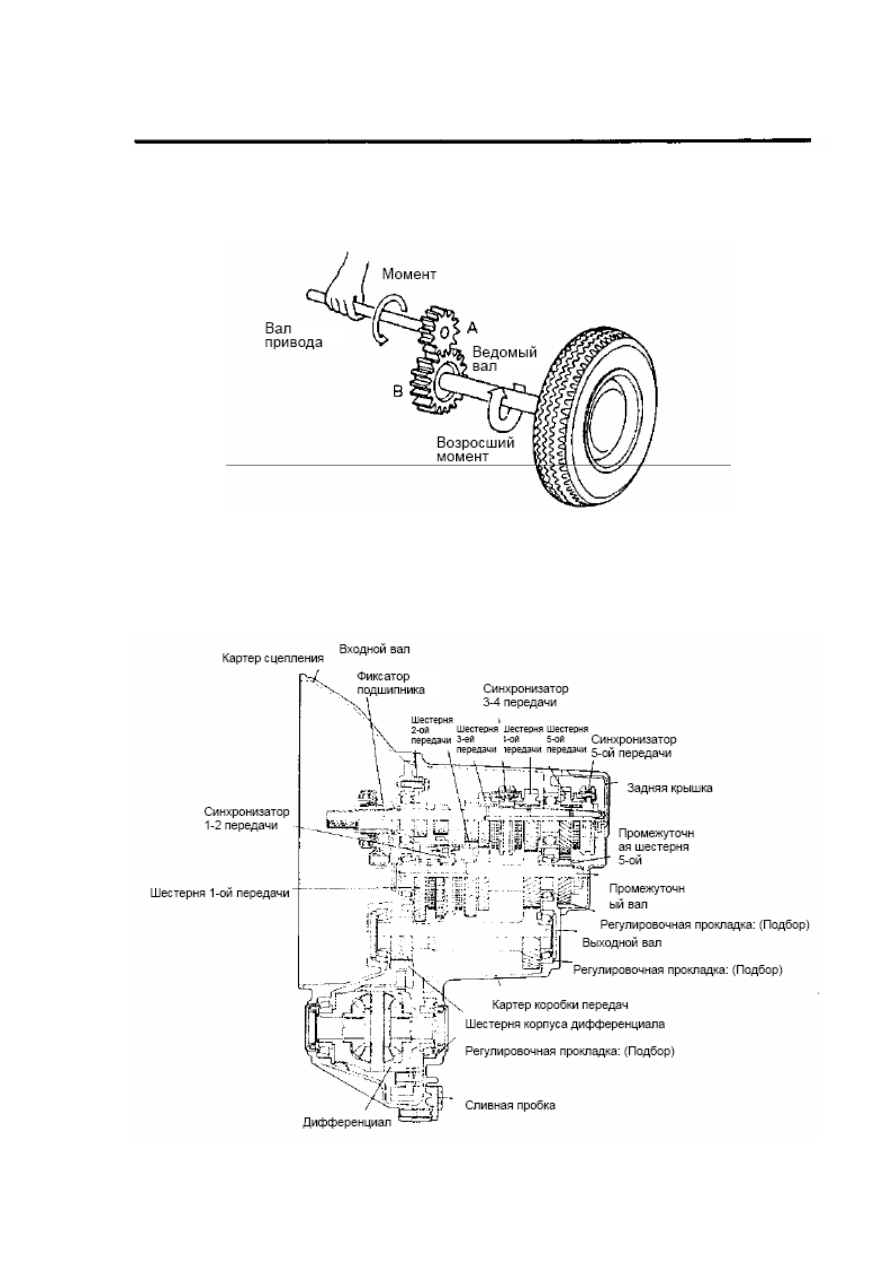

Рис. 3-1 Принцип увеличения момента

3-1 Типы механических коробок передач








Рис.3-2 Устройство пятиступенчатой коробки передач переднеприводного



-  -

14

автомобиля с передним расположением двигателя (FF)

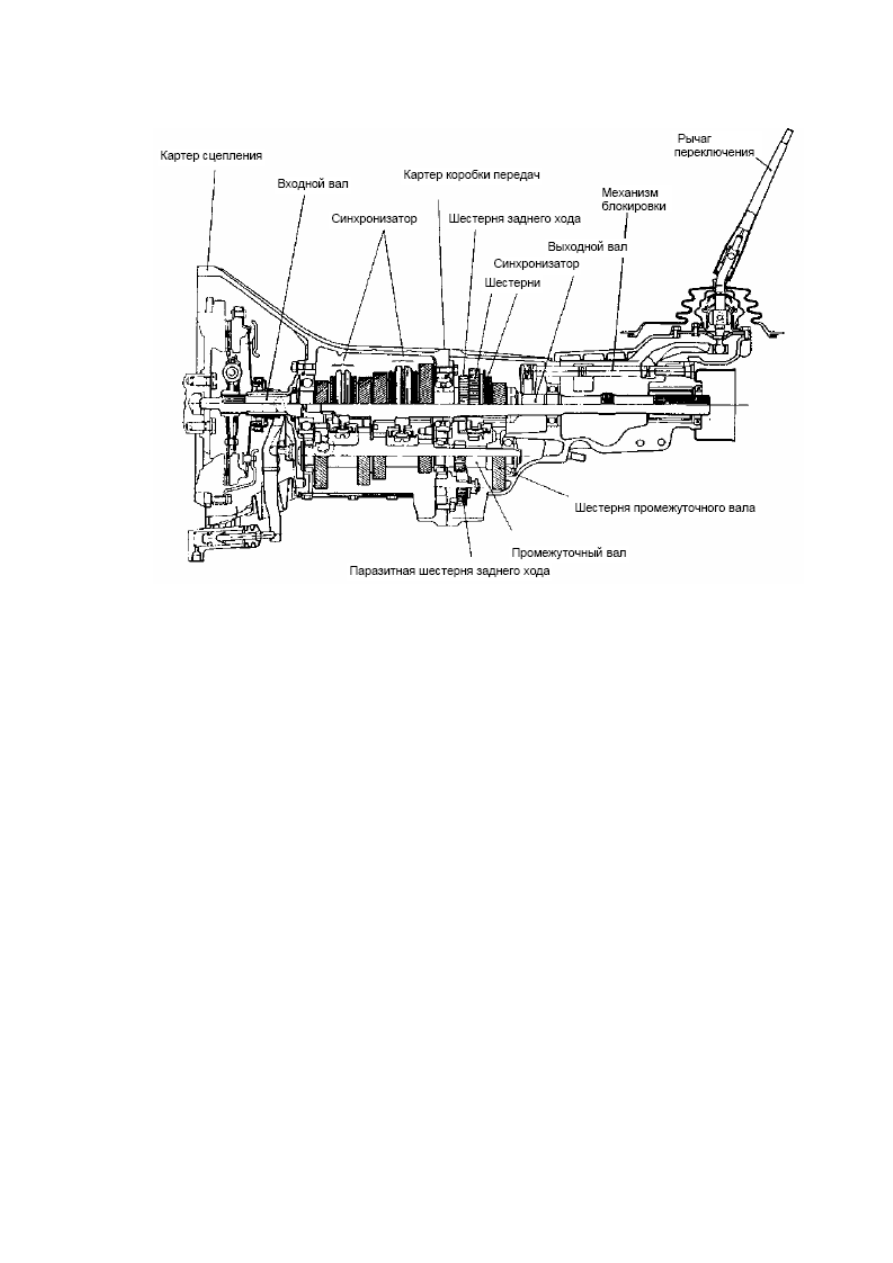

Рис.3-3 Устройство пятиступенчато коробки передач заднеприводного





й

автомобиля с передним расположением двигателя (FR)




























-  -

15
