РАЗДЕЛ 1

ОБЩИЕ СВЕДЕНИЯ



1. ОБЩИЕ СВЕДЕНИЯ
Трансмиссия обеспечивает передачу мощности от двигателя к ведущим колесам.
Как показано на рисунках 1-1 и 1-2, она состоит из сцепления, коробки передач,
шарниров, карданного вала, валов привода, главных передачи, дифференциалов
и других узлов.

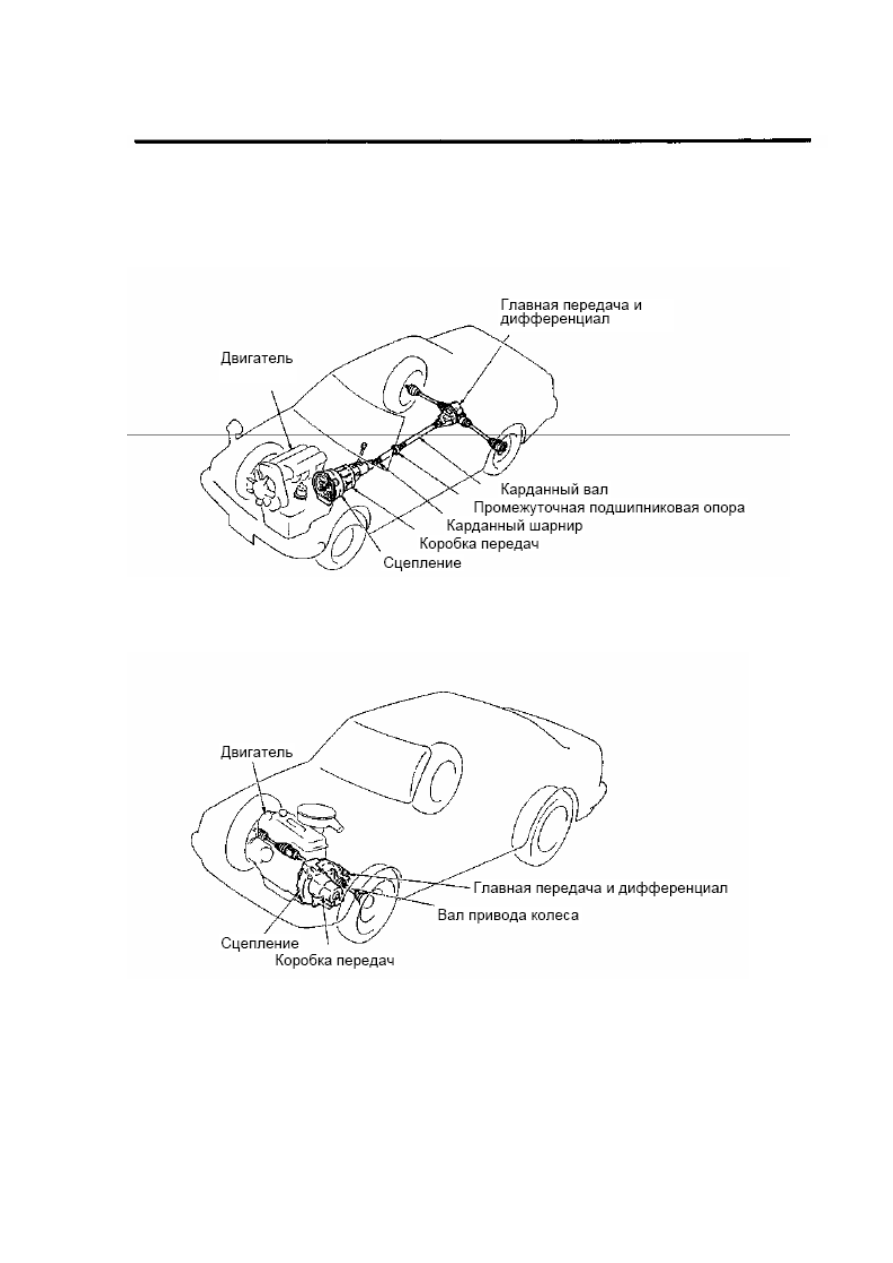

Рис. 1-1 Трансмиссия заднеприводного автомобиля с передним расположением
двигателя







Рис. 1-2 Трансмиссия переднеприводного автомобиля с передним
расположением двигателя














-  -

4

ОБЩИЕ СВЕДЕНИЯ





Существует  множество  вариантов  трансмиссий,  однако,  основной  принцип  их
классификации – классификация  по  расположению  двигателя  и  ведущих  колес,
представленная на рисунке 1-3.

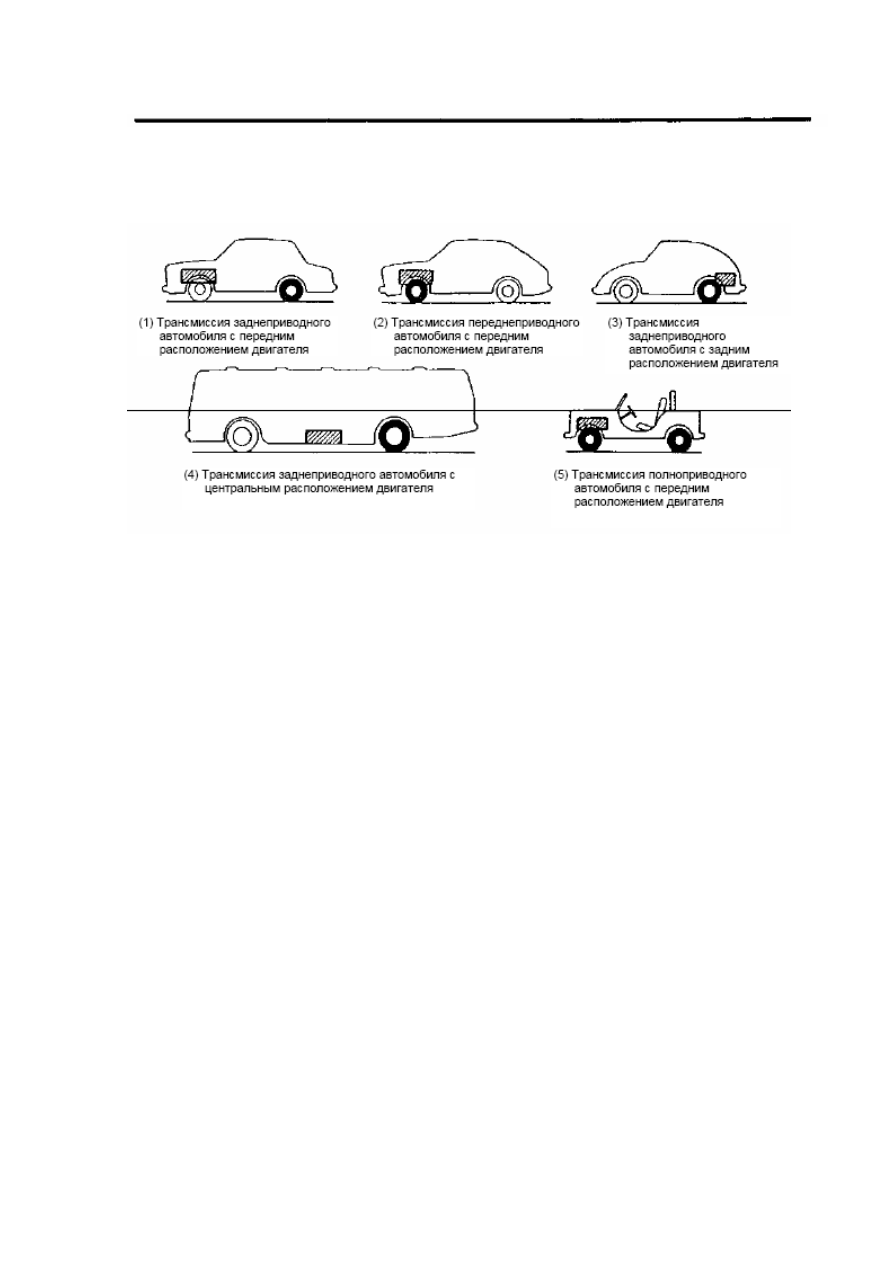

Рис. 1-3 Классификация трансмиссий по расположению двигателя и ведущих
колес


































-  -

5

РАЗДЕЛ 2

СЦЕПЛЕНИЕ





2. СЦЕПЛЕНИЕ
2-1 Типы сцеплений

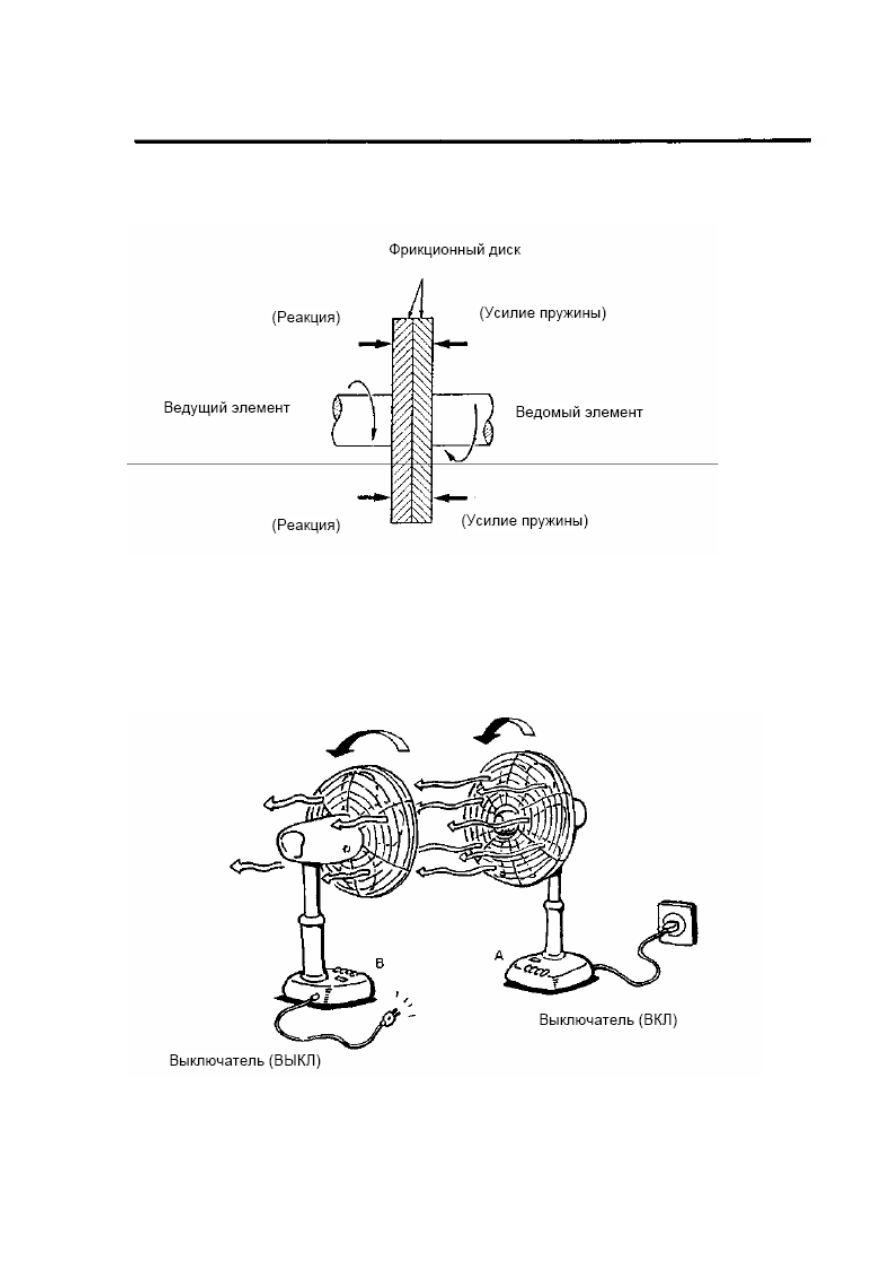

Рис. 2-1 Принцип работы муфты сцепления фрикционного типа




На  рисунке 2-1 приведено  упрощенное  изображение  муфты  сцепления
фрикционного типа

,

состоящей из двух фрикционных дисков, прижимаемых друг к

другу усилием пружины.






Рис. 2-2 Принцип работы муфты сцепления гидродинамического типа
(гидромуфты)






-  -

6

На  приведенном  выше  рисунке  принцип  работы  гидромуфты  проиллюстрирован
на  примере  электрических  вентиляторов.  Расположите  два  электрических
вентилятора друг против друга и включите расположенный справа вентилятор А.
Под действием давления воздуха, создаваемого вентилятором А, расположенный
слева вентилятор В начнет вращаться в том же направлении.




2-2 Устройство однодискового сухого сцепления

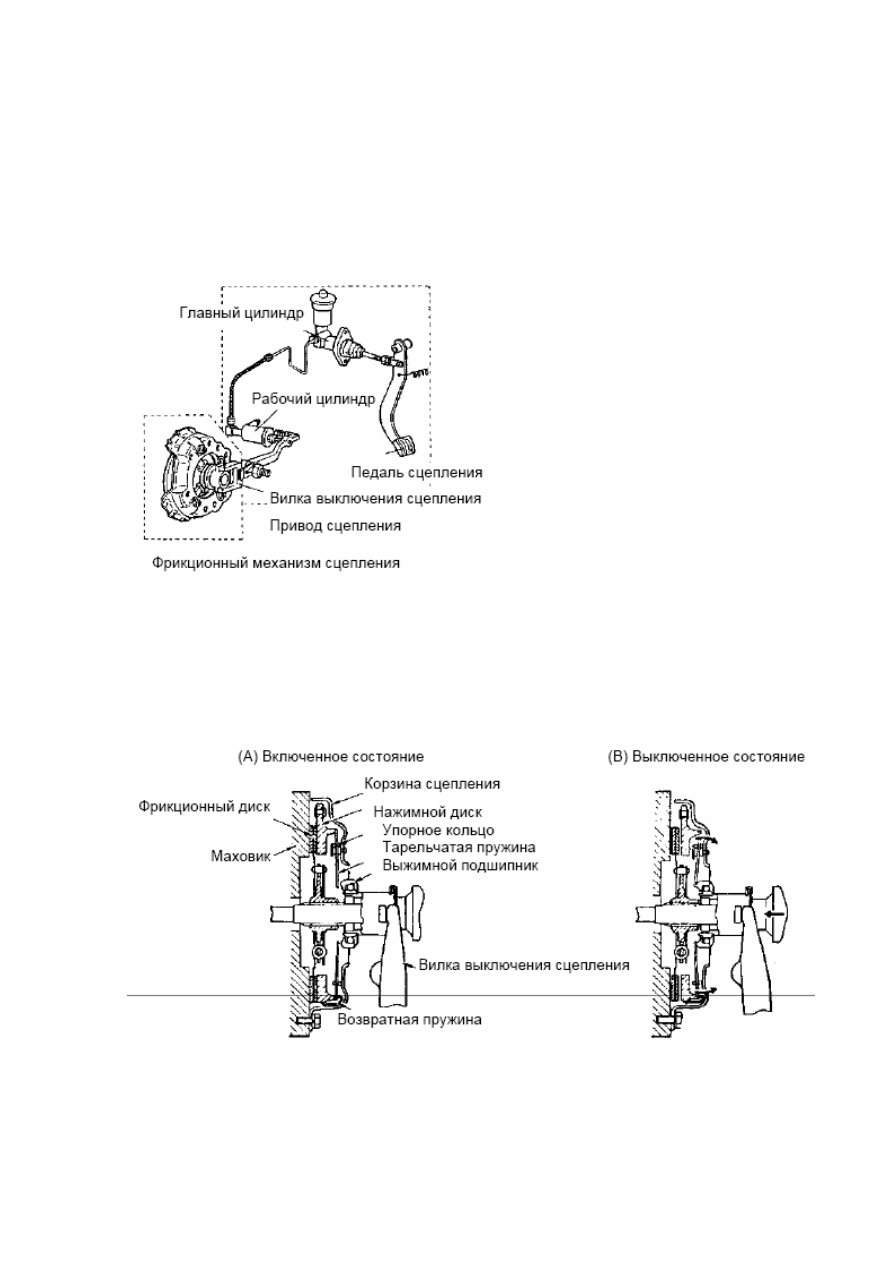

Рис. 2-3 Однодисковое сухое сцепление с
приводом управления









Сцепление,  изображенное  на  рисунке
2-3,  состоит  собственно  из  дискового
фрикционного

элемента

и

его

привода,

обеспечивающего

управление с места водителя.





2-3 Устройство и работа
Работа сцепления с тарельчатой нажимной




Рис. 2-4





-  -

7
