ТЕСТЕР MUT-II



3.4. Диагностический разъем автомобиля

Диагностический разъем (централизованны вывод для проверки двигателя) предназначен для проведения
диагностики двигателя с помощью тестера MUT-II (рис. 3.5).




Рис. 3.5

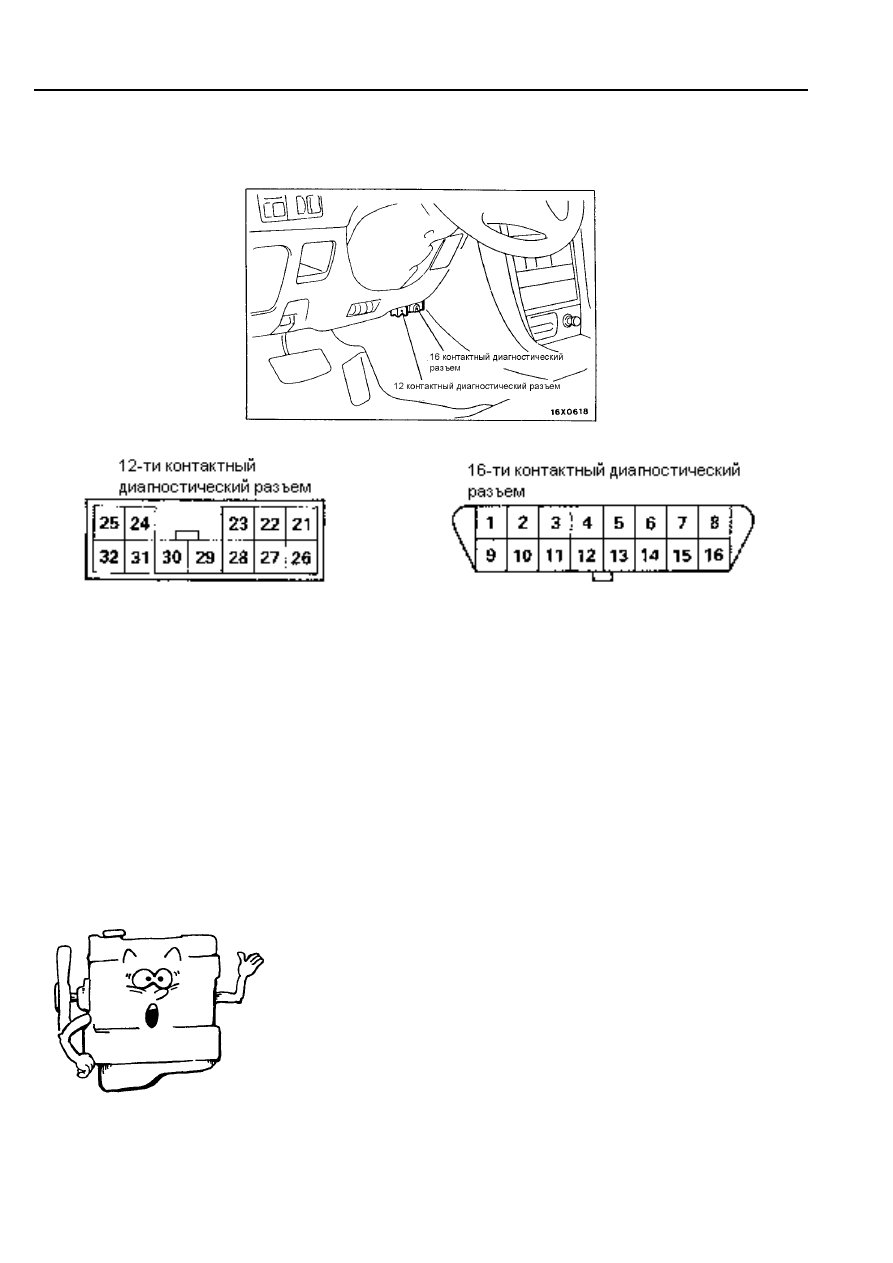

12-ти контактный диагностический разъем



21. TCL   противобуксовочная система.
22. 4WS   система с четырьмя управляемыми
      колесами.
23. —
24. —
25. —
26. —
27. —
28. —
29. —
30. —
31. —
32. —




16-ти контактный диагностический разъем
   1. Управление диагностикой.
   2. —
   3. Подвеска с электронным управлением, актив -
      ная подвеска с электронным управлением.
   4. Масса.
   5. Масса.
   6. ELC-4A/T - электронное управление автомати-
       ческой КПП.
   7. Информационная линия (MPI - система распре-
       деленного впрыска).
   8. Антиблокировочная система тормозов (ABS).
   9. Система управления задержкой сигнала блоки -
       ровки центрального замка и предупреждения о
       включенном освещении (ETACS).
10. —
11. Кондиционер воздуха с автоматическим управ-

лением.

12. Дополнительная система пассивной безопас-

ности (SRS).

13. Круиз-контроль.
14. Моделирование скорости автомобиля.
15. —
16. Питание от аккумуляторной батареи.

 8





ГЛАВА 4. КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



ГЛАВА 4. КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

4.1. СИМПТОМЫ НЕИСПРАВНОСТИ ДВИГАТЕЛЯ, ПРИ ПОЯВЛЕНИИ КО-
ТОРЫХ НЕОБХОДИМ КАПИТАЛЬНЫЙ РЕМОНТ

Жалобы клиента:



• Двигатель не развивает полную

мощность.

• Черный выхлоп.
• Повышенный шум.
• Двигатель не заводится.











Основные параметры проверки

1. Год выпуска и пробег.

2. Проверка компрессии.

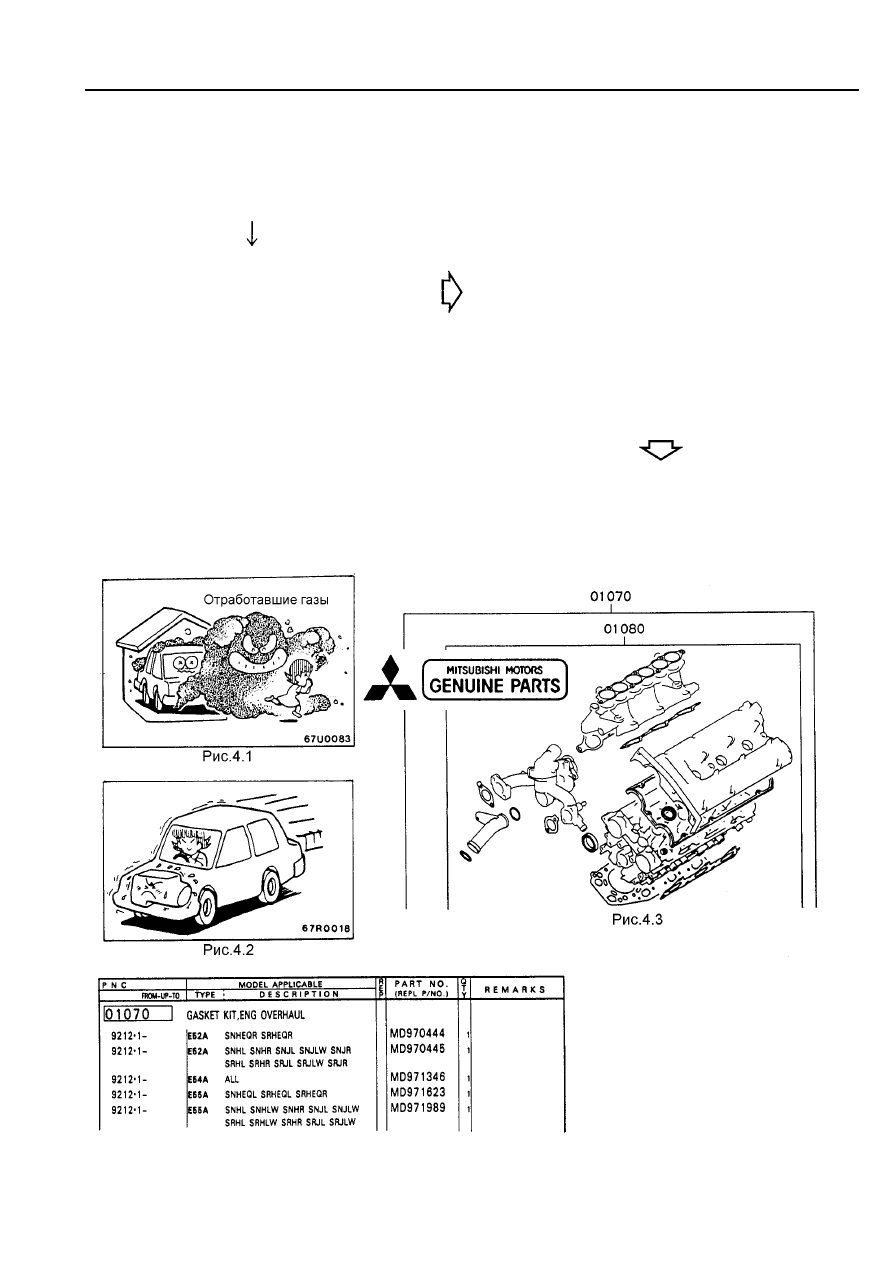

3. Цвет отработавших газов (черный, бе-
лый).

4. Необычный шум, удары.

5. Расход топлива.

6. Расход масла.



Проанализируйте результаты проверки по
указанным выше параметрам, и примите
решение о необходимости капитального ре-
монта.






 9





КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ





4.2. ОСНОВНЫЕ ТРЕБОВАНИЯ, КОТОРЫЕ НЕ-
ОБХОДИМО ВЫПОЛНЯТЬ ВО ВРЕМЯ СБОРКИ
ДВИГАТЕЛЯ

(1)  Запчасти:

используйте только оригинальные запчасти.

(2)  Герметики:

используйте только рекомендованные герметики и только в
тех местах, которые указаны в Руководстве по ремонту.



Пример: двигатель 4G9

Место использования

Тип герметика

Потребное количество

Насос охлаждающей жидкости

Корпус термостата

Mitsubishi Genuine Part № MD 970389
или эквивалент

По потребности

Датчик температуры охлаждающей
жидкости двигателя

3M Nut Locking Part № 4171 или экви-
валент

По потребности

Датчик указателя температуры охла-
ждающей жидкости двигателя

Датчик давления масла

3M ATD Part № 8660 или эквивалент

По потребности

Отводной патрубок охлаждающей
жидкости

Масляный поддон

Корпус масляного насоса

Крышка масляного сальника

Mitsubishi Genuine Part № MD 970389
или эквивалент

По потребности

Болт крепления ведущего диска

Болт крепления маховика

3M Nut Locking Part № 4171 или экви-
валент

По потребности


(3)  Использование масла:

Смазывайте моторным маслом все подвижные детали.

(4) Правильность установки деталей:

•  Верх/низ (поршневые кольца);
•  Передняя/задняя части;
•  Правая/левая стороны, расположение.

(5) Установочные метки:

Совмещайте установочные метки.



 10





КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ



(6)  Момент затяжки резьбовых соединений:

•  Номинальный момент [9,8 Нм (Nm) = 1 кгм];
•  Используйте масло;
•  Последовательность затяжки;
•  Затяжка методом использования зоны пластической деформации.

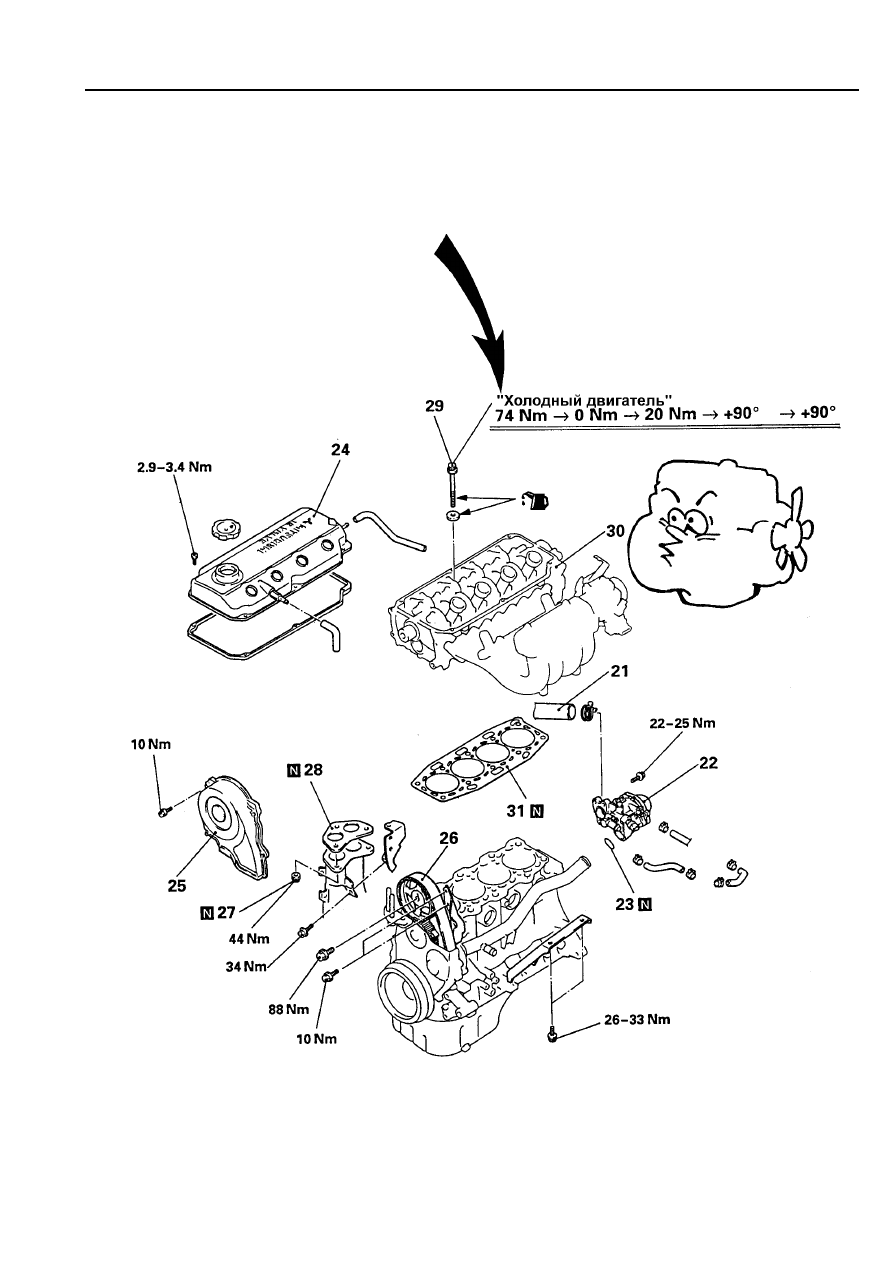

Рис. 4.4.
