ПОИСК НЕИСПРАВНОСТЕЙ



2.2. Правила поиска неисправностей

(1)  Учтите условия эксплуатации.

. Условия загруженности автомобиля (Перегружен?).
. Дорожные условия (плохое дорожное покрытие, пыль, дождь, погодно-климатические условия).
. Новый или старый автомобиль.
. Водительские навыки клиента.

(2) Избегайте интуитивных решений.

. Для измерения линейных размеров, используйте метрический инструмент.
. Для измерения температуры, используйте термометр.
. Для измерения давления, используйте манометр.
. Для измерения характеристик элементов электрических схем, используйте тестер (MUT-II).

(3) Во время выполнения проверок следует использовать теоретические знания и системный подход.

Теоретически определите неисправность и причину ее появления. Постарайтесь с высокой степенью
вероятности определить причину  неисправности.

(4) Неисправность может быть вызвана, как правило, несколькими причинами.

Пример:
Неисправность двигателя               топливная система
                                                           электрооборудование

(5) Имейте точное представление о принципе работы и назначении каждой системы, узла, детали.

 4





ГЛАВА 3. ТЕСТЕР MUT-II



ГЛАВА 3. ТЕСТЕР MUT-II

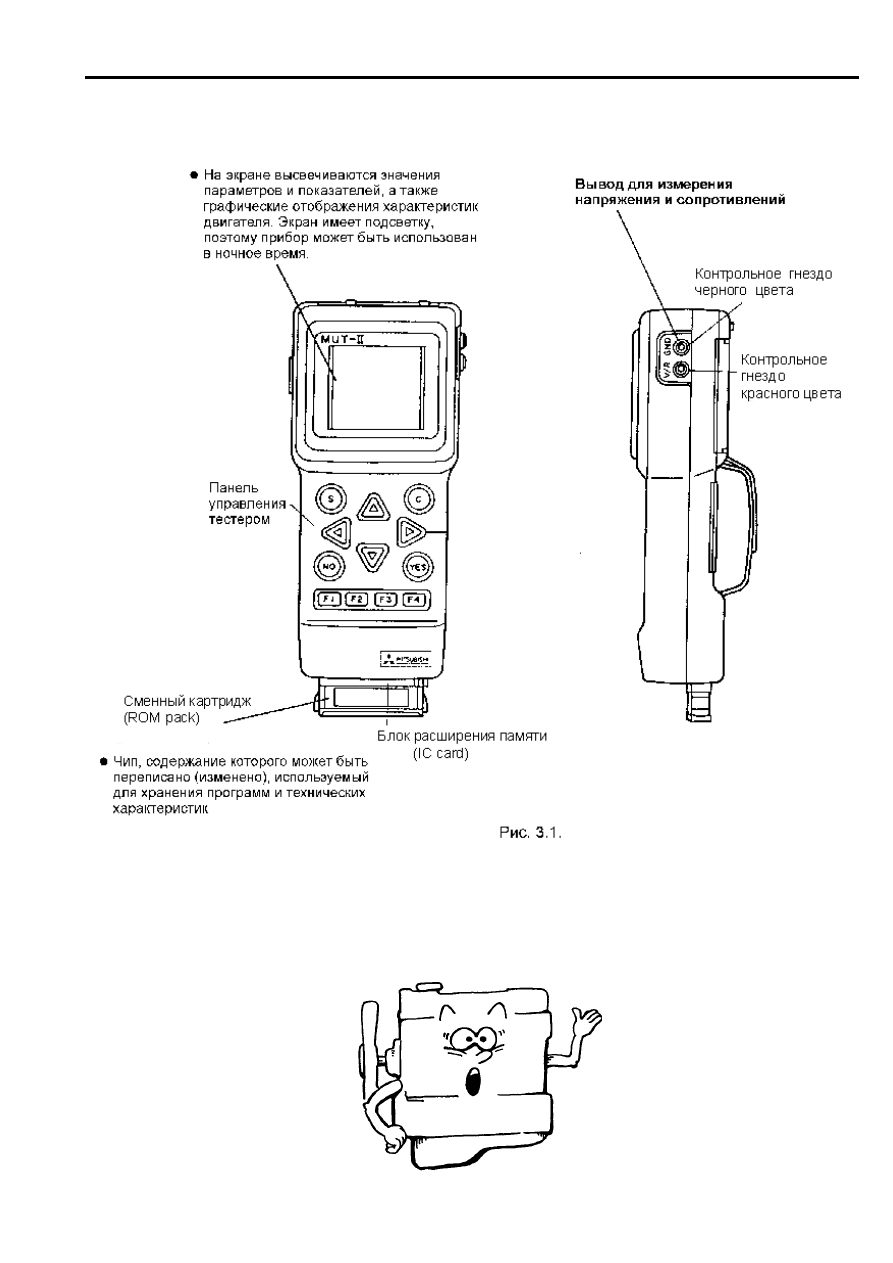

3.1. Внешний вид тестера






Примечание 1. Диапазон измеряемого напряжения для постоянного тока

± 40 В. Использовать тестер для

измерения характеристик переменного тока не допускается.

Примечание 2. Устанавливать или извлекать сменный картридж (ROM pack) и блок расширения памяти (IC

card) при включенном приборе MUT-II не допускается.





 5





ТЕСТЕР MUT-II



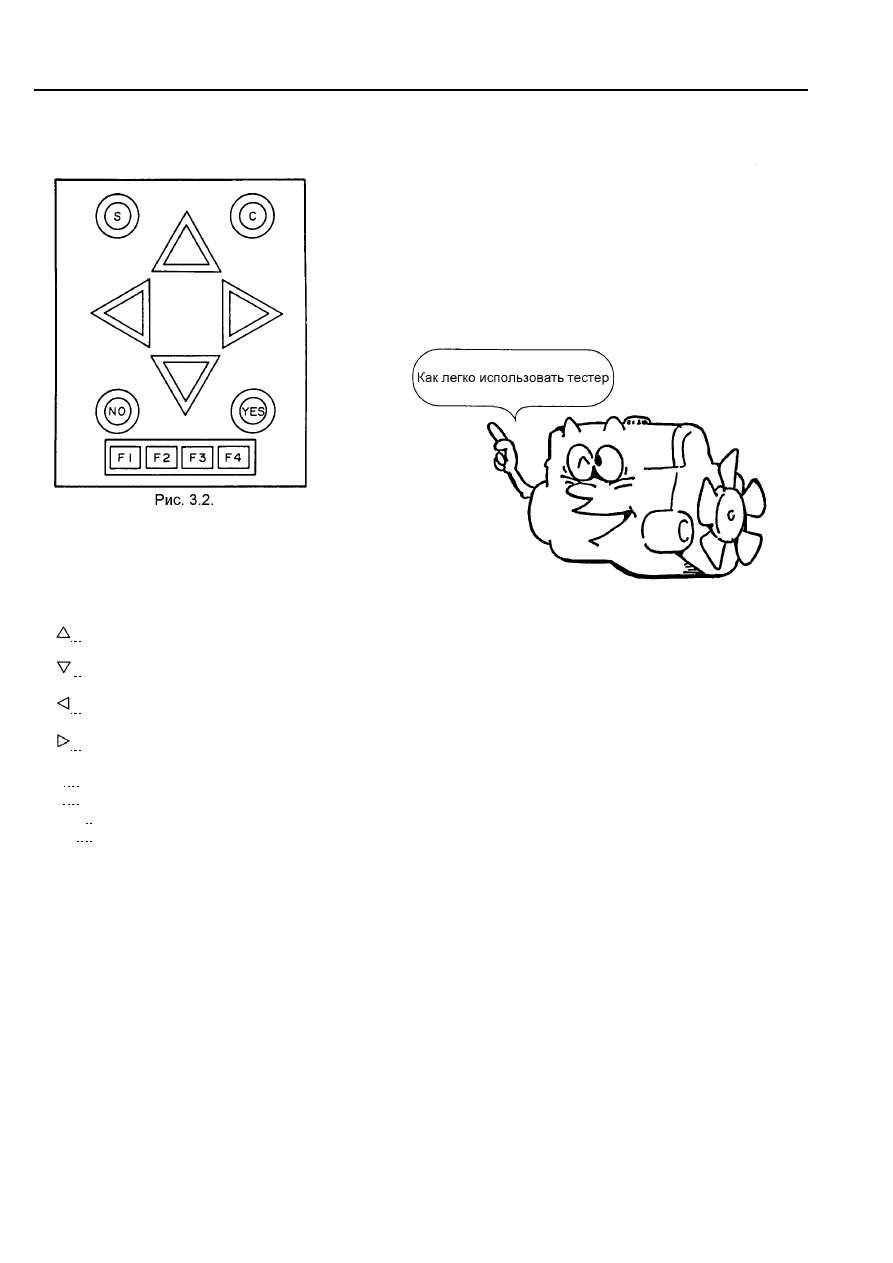

3.2. Панель управления тестером MUT-II

(1) Панель управления





(2) Назначение кнопок панели управления.

•    Перемещает изображение на дисплее вниз, для вывода данных расположенных выше, перемещает

курсор вверх или увеличивает численное значение.

•    Перемещает изображение на дисплее вверх, для вывода данных расположенных ниже, перемеща

ет курсор вниз или уменьшает численное значение.

•    Перемещает изображение на дисплее вправо, для вывода данных расположенных слева, переме

щает курсор влево или уменьшает численное значение.

•    Перемещает изображение на дисплее влево, для вывода данных расположенных справа, переме

щает курсор вправо или увеличивает численное значение.

• C   Возвращает в режим работы, выбранный непосредственно перед текущим режимом.

• S   Используется для выбора специальных функций (в специальном меню) в текущем режиме работы.

• YES  Вводит утвердительный ответ на запрос.

• NO  Вводит отрицательный ответ на запрос.

(3) Кнопки специальных функций
• F1-F4.. Соответственно, выбор пункта меню, изменение масштаба графического изображения, остановка

работы графического дисплея и включение функциональных кнопок.



 6





ТЕСТЕР MUT-II



3.3. Принцип работы тестера

(1)  Установите сменный картридж (ROM pack) в разъем тестера MUT-II. При правильной установке кар-

триджа должен быть слышен щелчок фиксатора.

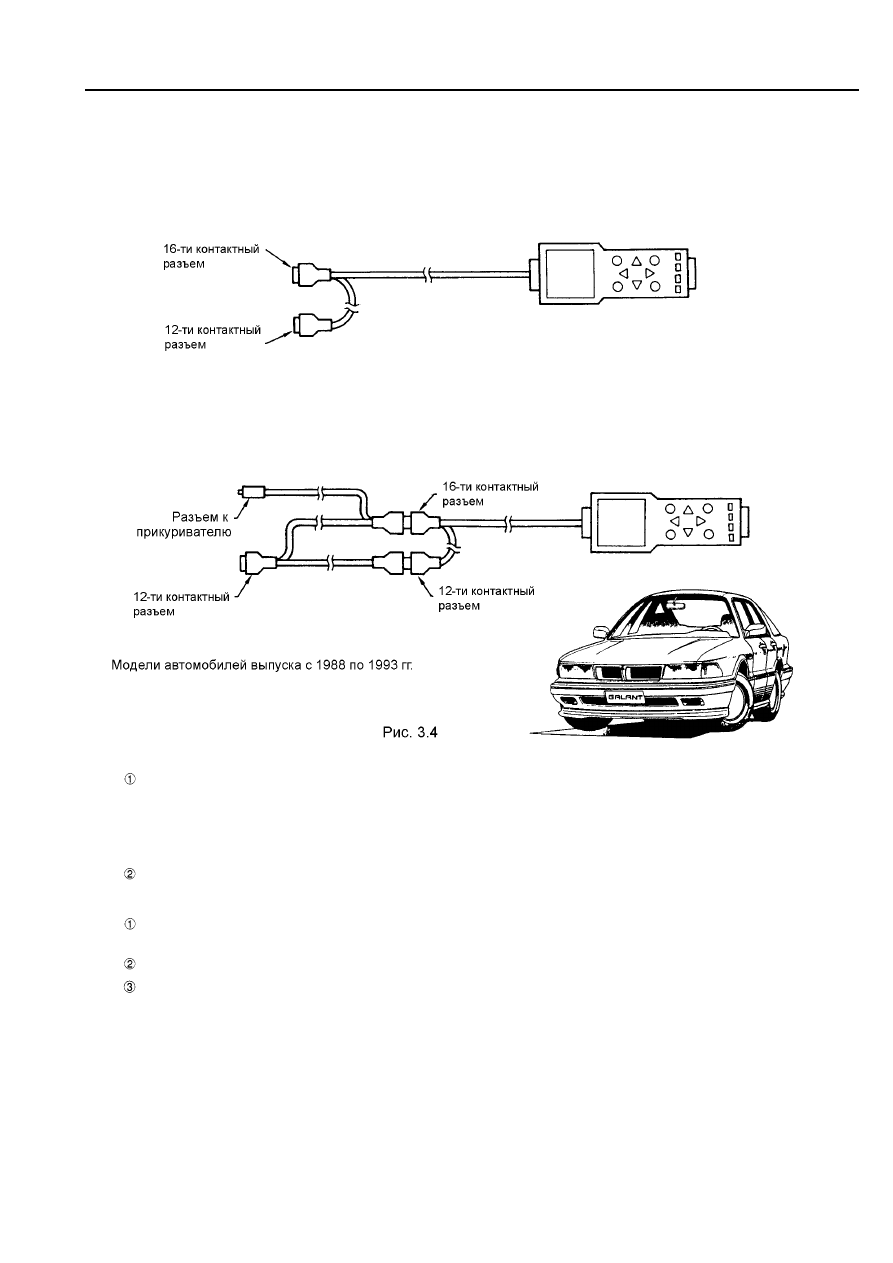

(2)  Подсоедините диагностический кабель (МВ991497), поставляемый вместе с прибором, к соответст-

вующему разъёму прибора (рис. 3.3).

Модели автомобилей 1993 и последующих годов выпуска.



Рис. 3.3

Для автомобилей выпуска до 1993 года без 16-и контактного диагностического разъема подсоединить
адаптер (MB 991498), прилагаемый к тестеру MUT-II (см.рис.3.4)





(3)  Для автомобилей с 16-контактным диагностическим разъемом:

.  Выключите зажигание, и подсоедините 16-ти контактный разъём диагностического кабеля к 16-ти

контактному разъёму автомобиля. При работе с автомобилями, оснащёнными дополнительным
12-ти контактным диагностическим разъёмом, в первую очередь следует подсоединять 12-ти кон-
тактный разъём.



Напряжение питания на прибор MUT-II подаётся при подсоединении 16-ти контактного разъёма.

.  После включения зажигания тестер готов к работе.

(4)  Для автомобилей старых выпусков, не имеющих 16-ти контактного диагностического разъема.

.  Выключите зажигание, и подсоедините 12-ти контактный разъём диагностического кабеля к 12-ти

контактному диагностическому разъёму автомобиля.

.  Вставьте соответствующий разъём в гнездо прикуривателя.
.  После включения зажигания тестер готов к работе. Обратите внимание на то, что при запуске дви-

гателя тестер MUT-II временно выключается.



 7
