ЛЕНТА ДЛЯ РАМКИ ОКНА ДВЕРИ

ЭКСТЕРЬЕР

51

-12

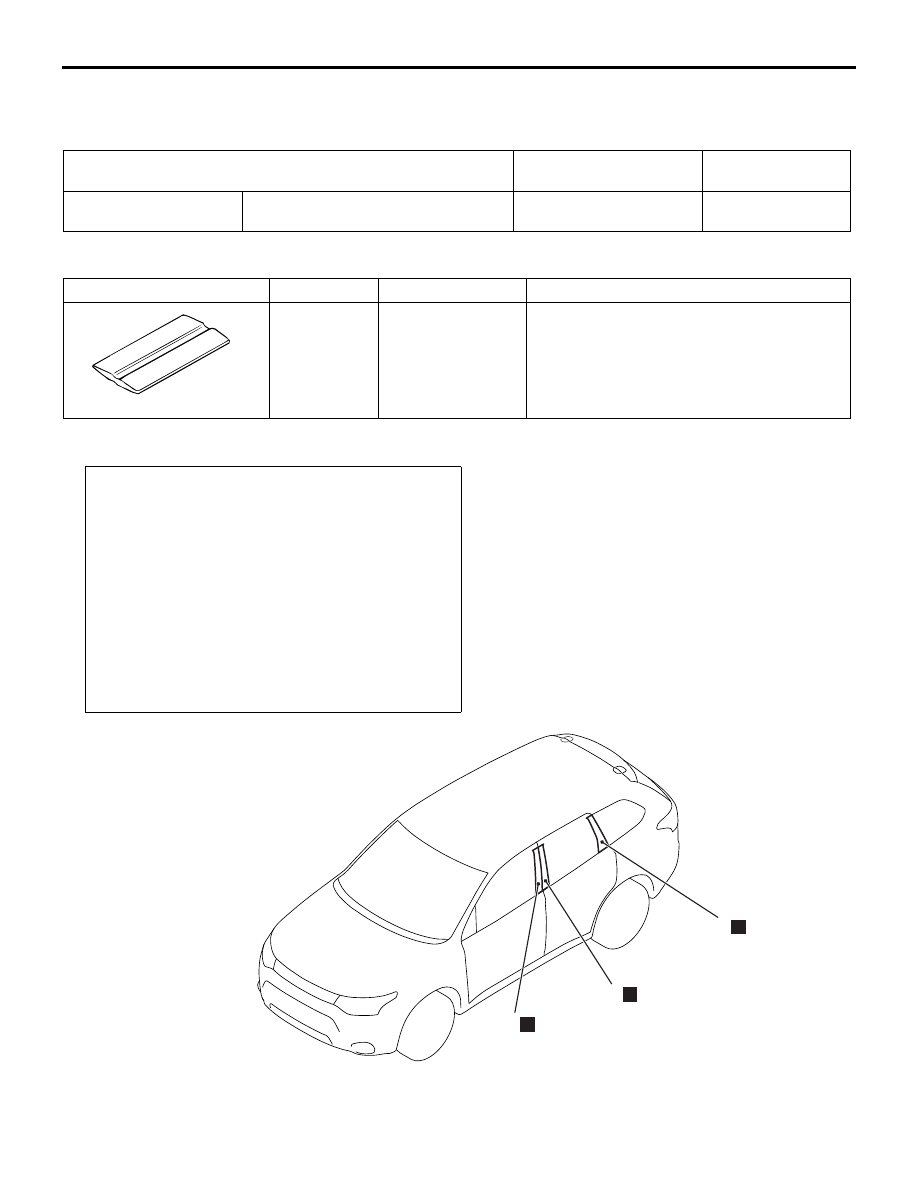

ЛЕНТА ДЛЯ РАМКИ ОКНА ДВЕРИ

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1511000400258

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1511000603262

СНЯТИЕ И УСТАНОВКА

M1511024101168

Позиция

Рекомендуемый
смазочный материал

Количество

Обезжиривающий
состав

Удаление смазки и загрязнений



с поверхности деталей

Очиститель деталей
(MZ100387 или аналог)

По необходимости

Инструмент

Номер

Наименование

Применение

MB990528

Шпатель для ленты Нанесение ленты на рамку окна двери

MB990528

Дополнительные операции до и после установки
• Снятие и установка обивки дверей (см. ГЛАВУ 52A −

Обивка дверей ).

• Снятие и установка внутреннего подоконного

уплотнителя двери (см. ГЛАВУ 42A

− Направляющая

стекла двери и Уплотнение проема двери ).

• Снятие и установка внешнего уплотнения проема

двери (см. ГЛАВУ 42A

− Направляющая стекла двери

и Уплотнение проема двери ).

• Снятие и установка направляющей стекла двери (см.

ГЛАВУ 42A

− Направляющая стекла двери и

Уплотнение проема двери ).

• Снятие и установка подоконного молдинга двери

(см. ГЛАВУ 42A

− Направляющая стекла двери и

Уплотнение проема двери ).

ACB05480

1

2

3

N

N

N

AB

ПОСЛЕДОВАТЕЛЬНОСТЬ
ОПЕРАЦИЙ



<<

A

>>

>>

A

<<

1.

Задняя лента для рамки окна
передней двери

<<

A

>>

>>A<<

2.

Лента рамки для окна задней двери,
передняя

<<

A

>>

>>

A

<<

3.

Лента рамки для окна задней двери,
задняя

ЛЕНТА ДЛЯ РАМКИ ОКНА ДВЕРИ

ЭКСТЕРЬЕР

51

-13

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ ЛЕНТ ДЛЯ РАМКИ ОКНА
ДВЕРЕЙ

ВНИМАНИЕ

Будьте осторожны, чтобы не обжечься о горячую
панель двери или ленту.
1. Для разогрева ленты используйте бытовой фен.

2. Отделите пальцем кончик ленты, а затем

отделяйте ленту параллельно той поверхности, на
которую она наносится.

ЛЕНТА ДЛЯ РАМКИ ОКНА ДВЕРИ

ЭКСТЕРЬЕР

51

-14

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< НАНЕСЕНИЕ ЛЕНТ ДЛЯ РАМКИ
ОКНА ДВЕРЕЙ

ВНИМАНИЕ

• Температура окружающего воздуха должна

составлять от 20 до 30

°C. Рабочая зона

должна быть чистой. В идеале для нанесения
лент температура окружающего воздуха
должна быть 25

°C.

• Если температура окружающего воздуха

менее 15

°C, разогрейте ленту и поверхность

для ее нанесения до температуры 2030

°C. И

наоборот, дайте ей остыть, если температура
составляет 35

°C и выше. Свойства клеевого

слоя ленты ухудшаются при низкой
температуре, поэтому она может легко
смещаться. При этом лента чрезмерно
размягчится при слишком высокой
температуре.

• Проявляйте особое внимание при начале

нанесения ленты. Если кончик ленты не
может быть нанесен в указанное положение с
точностью менее 1 мм, то это может вызвать
плохое приклеивание или ухудшить внешний
вид.

″

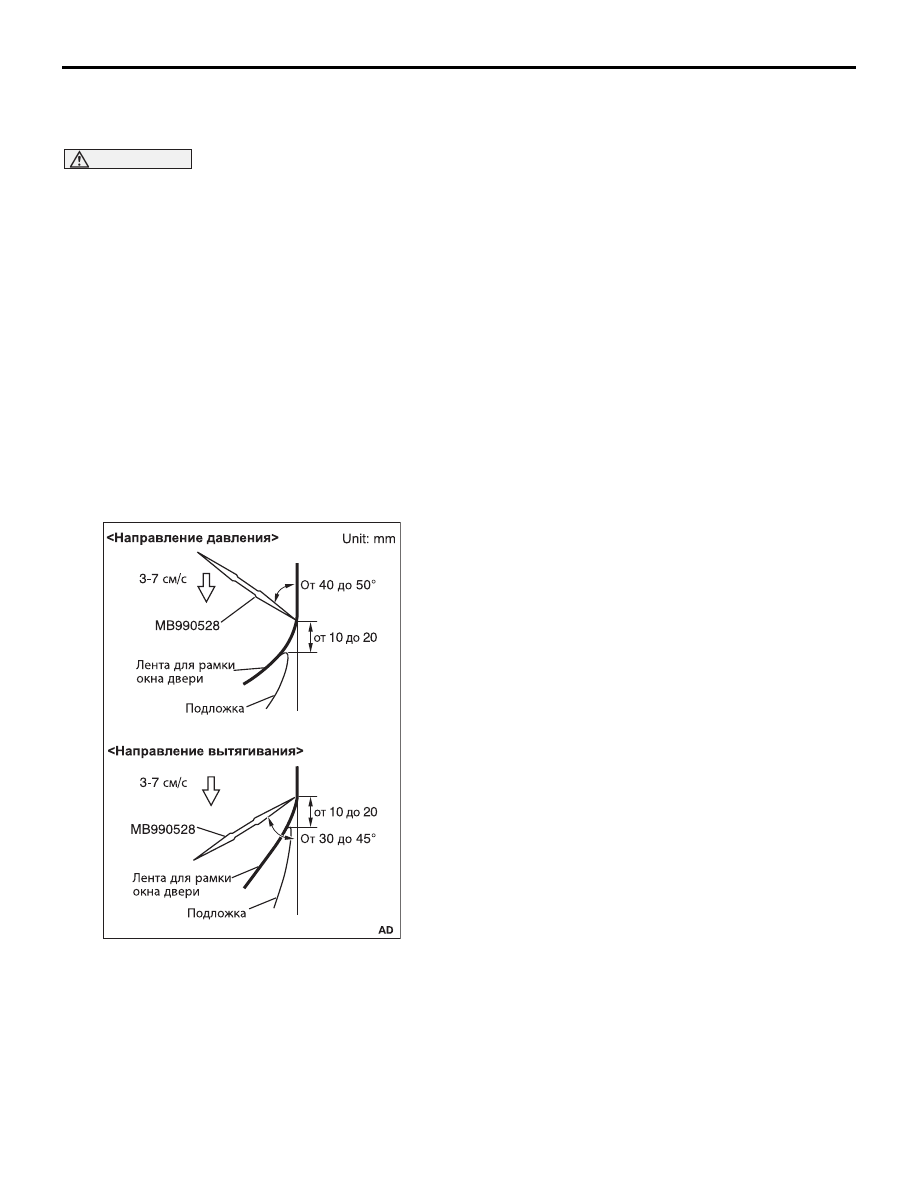

Для нанесения ленты с постоянной скоростью и

давлением используйте специальный
инструмент MB990528. Если вы не нанесете
ленту с постоянной скоростью или
давлением, либо прервете нанесение, то на
поверхности ленты может появиться
неглубокая бороздка (поперечная бороздка
под названием «линия удара»). И наоборот,
при слишком быстром нанесении под лентой
могут образоваться воздушные пузыри.

1. Оберните кончик инструмента мягкой тканью из

синтетического волокна.

2. Для обезжиривания поверхности для нанесения

ленты используйте очиститель деталей
(MZ100387 или аналог).

3. Удалите грязь с ленты.

AC303428

ЛЕНТА ДЛЯ РАМКИ ОКНА ДВЕРИ

ЭКСТЕРЬЕР

51

-15

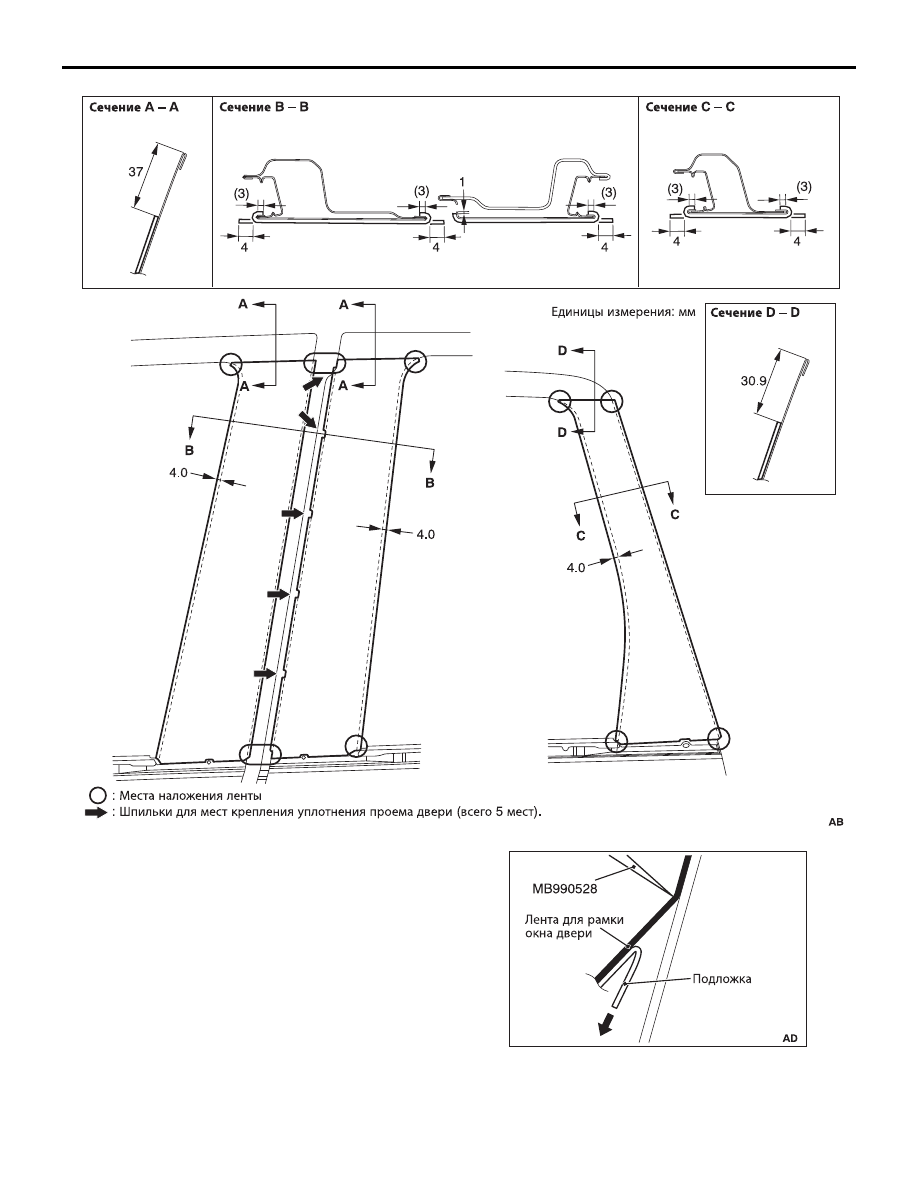

4. Нанесите ленту на рамку окна двери в

соответствии с приведенной ниже процедурой.
(1) Расположите ленту на верхних и нижних

местах для нанесения.

(2) Отделите подложку от верхней части ленты и

временно закрепите ее.

(3) Отделите подложку на половине длины ленты.

(4) Нанесите ленту с помощью специального

инструмента, одновременно отделяя
оставшуюся подложку.

ACB05481

AC402197
