ПЕРЕДНИЙ БАМПЕР В СБОРЕ

ЭКСТЕРЬЕР

51

-4

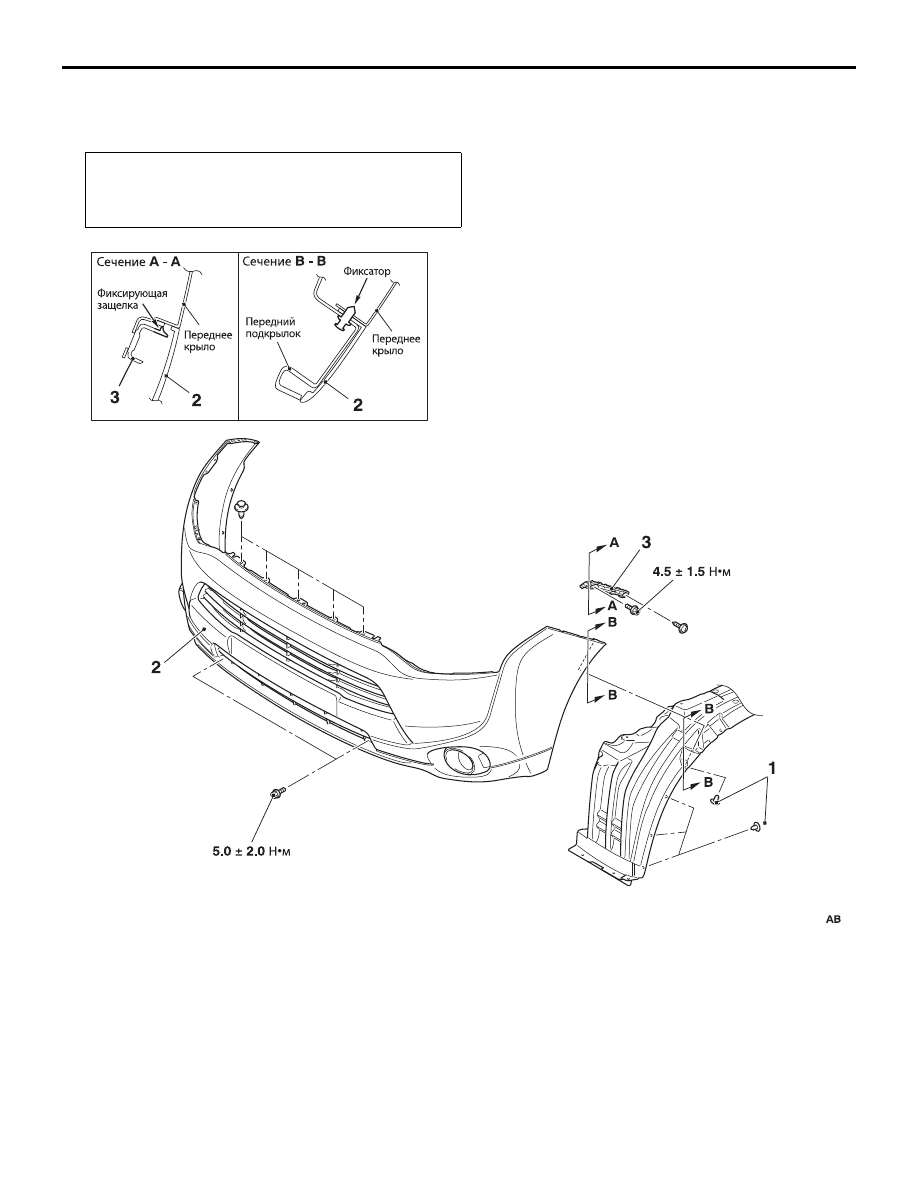

ПЕРЕДНИЙ БАМПЕР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1511001402417

Дополнительные операции до и после установки

• Снятие и установка решетки радиатора (см.

C.51-9

).

• Снятие и установка передней защиты моторного

отсека (см.

C.51-19

).

ACC00451

Последовательность демонтажа



•

Слив жидкости из омывателя фар
<Автомобили с омывателем фар>

•

Присоединение шланга омывателя
фар <Автомобили с омывателем
фар>

•

Передний жгут проводов и жгут
проводов противотуманных фар
<Автомобили с противотуманными
фарами>

1.

Фиксаторы подкрылка

2.

Передний бампер в сборе

3.

Боковой кронштейн переднего
бампера

Последовательность демонтажа



ПЕРЕДНИЙ БАМПЕР В СБОРЕ

ЭКСТЕРЬЕР

51

-5

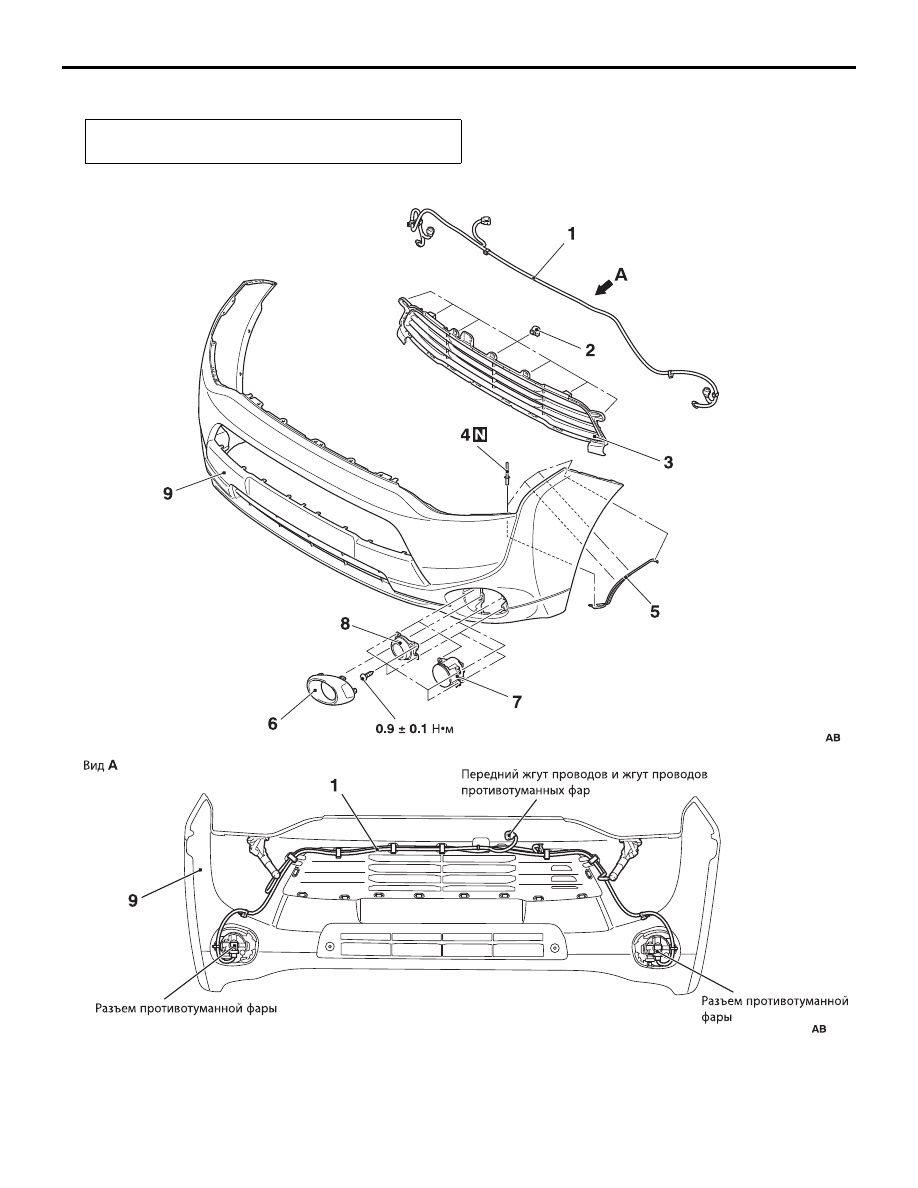

РАЗБОРКА И СБОРКА

M1511001602637

Дополнительные операции до и после установки

• Снятие и установка омывателя фар (см.

C.51-62

).

ACC00452

ACC00453

Последовательность разборки



1.

Жгут проводов противотуманных фар

2.

Крепление жгута проводов

3.

Решетка радиатора

<<

A

>> >>

A

<<

4.

Заклепка

5.

Усилитель переднего бампера

6.

Окантовка противотуманной фары
<Автомобили с противотуманными
фарами>

Последовательность разборки



ПЕРЕДНИЙ БАМПЕР В СБОРЕ

ЭКСТЕРЬЕР

51

-6

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

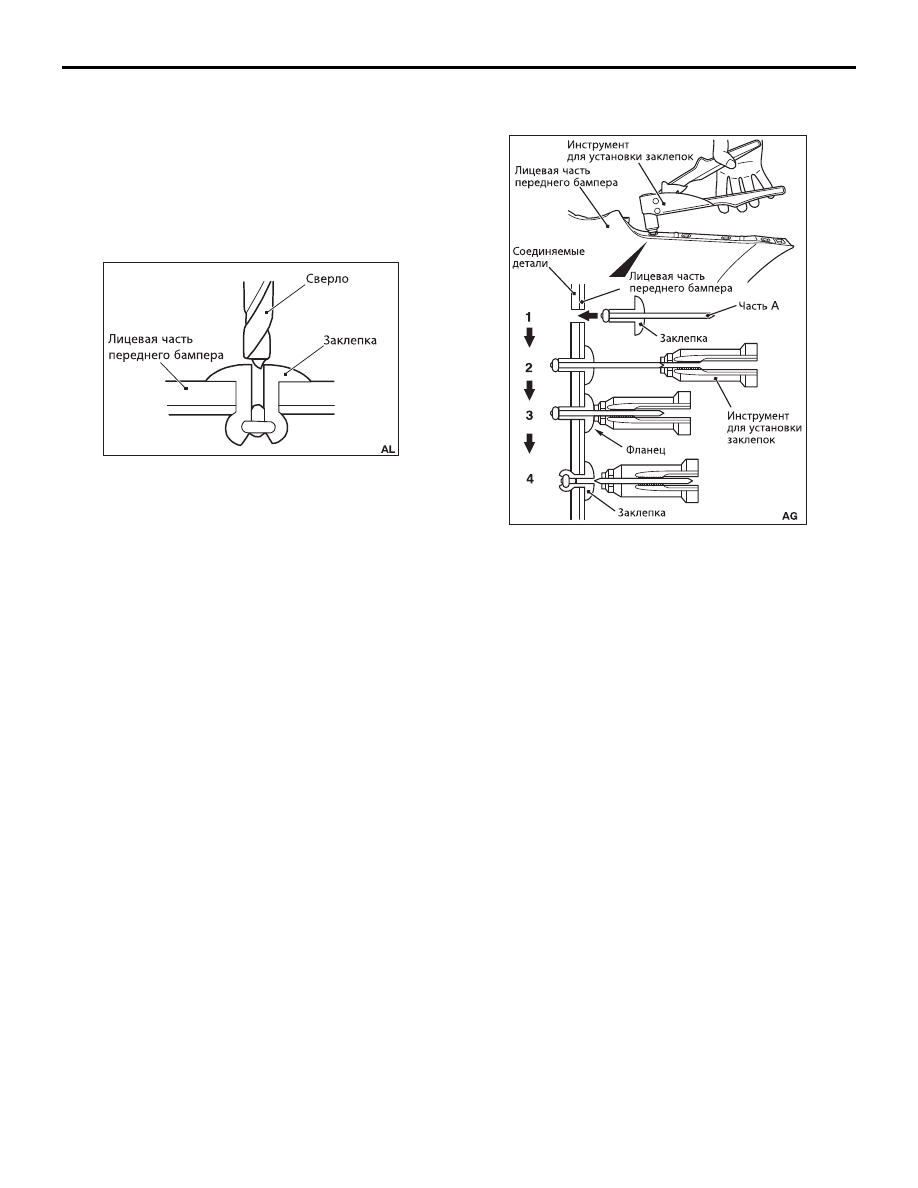

<<A>> УДАЛЕНИЕ ЗАКЛЕПОК

Используйте сверло (

φ 4 мм) для высверливания

отверстия в заклепке и затем удалите заклепку.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ЗАКЛЕПОК

Используйте инструмент для установки заклепок, как
показано на рисунке, чтобы соединить детали
заклепками в соответствии с указанными ниже
процедурами:
1. Установите заклепку в соответствующее

отверстие.

2. Установите инструмент для установки заклепок на

часть A заклепки.

3. Прижимая фланец заклепки к деталям, которые

должны быть соединены, нажмите рукоятку
инструмента.

4. Тонкое место части A заклепки будет отрезано, а

детали зафиксированы друг относительно друга.

7.

Противотуманная фара <Автомобили
с противотуманными фарами>

8.

Заглушка отверстия для
противотуманной фары <Автомобили
без противотуманных фар>

9.

Лицевая сторона переднего бампера

Последовательность разборки



AC303663

AC205918

ЗАДНИЙ БАМПЕР В СБОРЕ

ЭКСТЕРЬЕР

51

-7

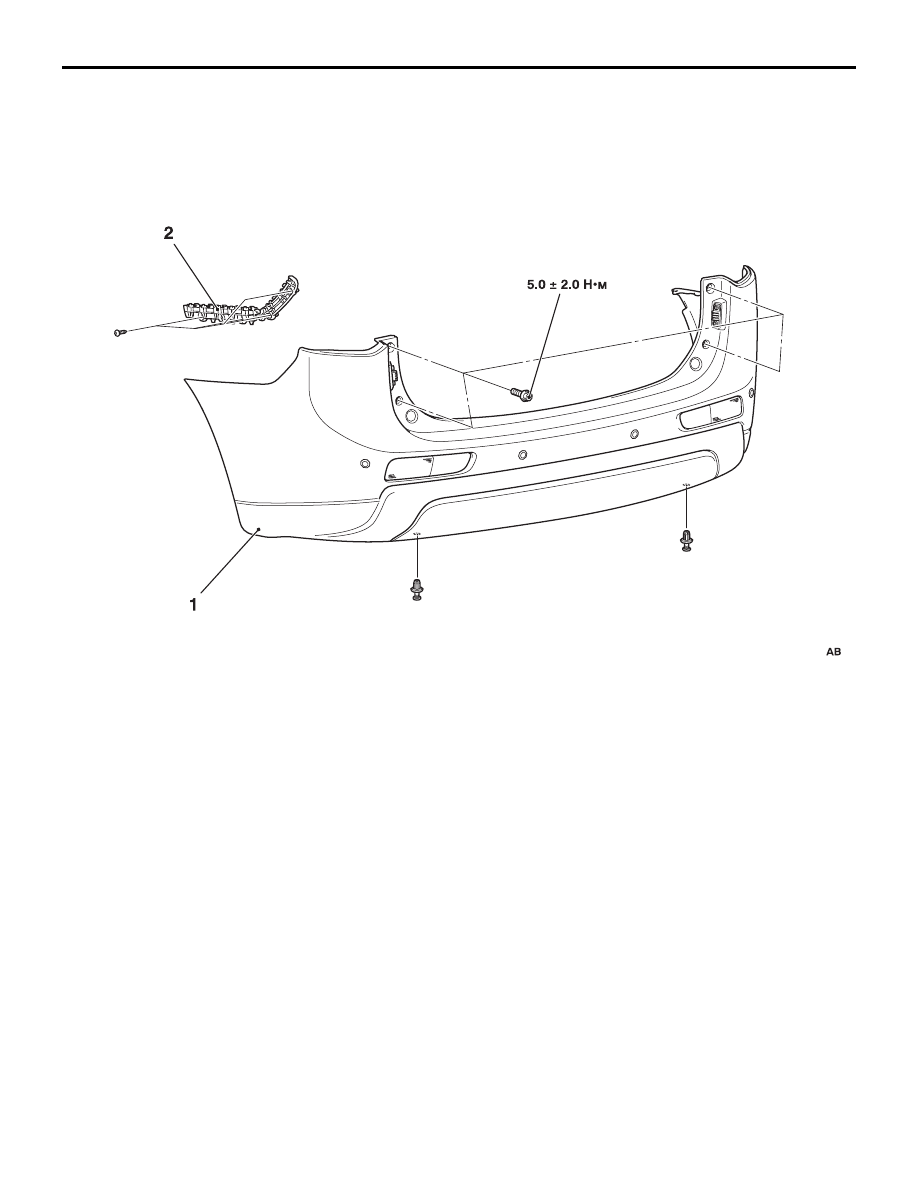

ЗАДНИЙ БАМПЕР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1511001902757

ACB05413

Последовательность демонтажа



•

Задний комбинированный фонарь в
сборе (см. ГЛАВУ 54A, Задний
комбинированный фонарь ).

•

Задний подкрылок (сторона заднего
бампера) (см. ГЛАВУ 42A, Подкрылок
.)

•

Задний жгут проводов и жгут
проводов заднего бампера

1.

Задний бампер в сборе

2.

Кронштейн крепления лицевой
накладки заднего бампера

Последовательность демонтажа
