КУЗОВ

42A

-113

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

3. Затяните винты крепления фиксатора.

Момент затяжки: 22

± 3 Н⋅м

4. Установите заднюю накладку (см. ГЛАВУ 52А

−

Обивка дверей ).

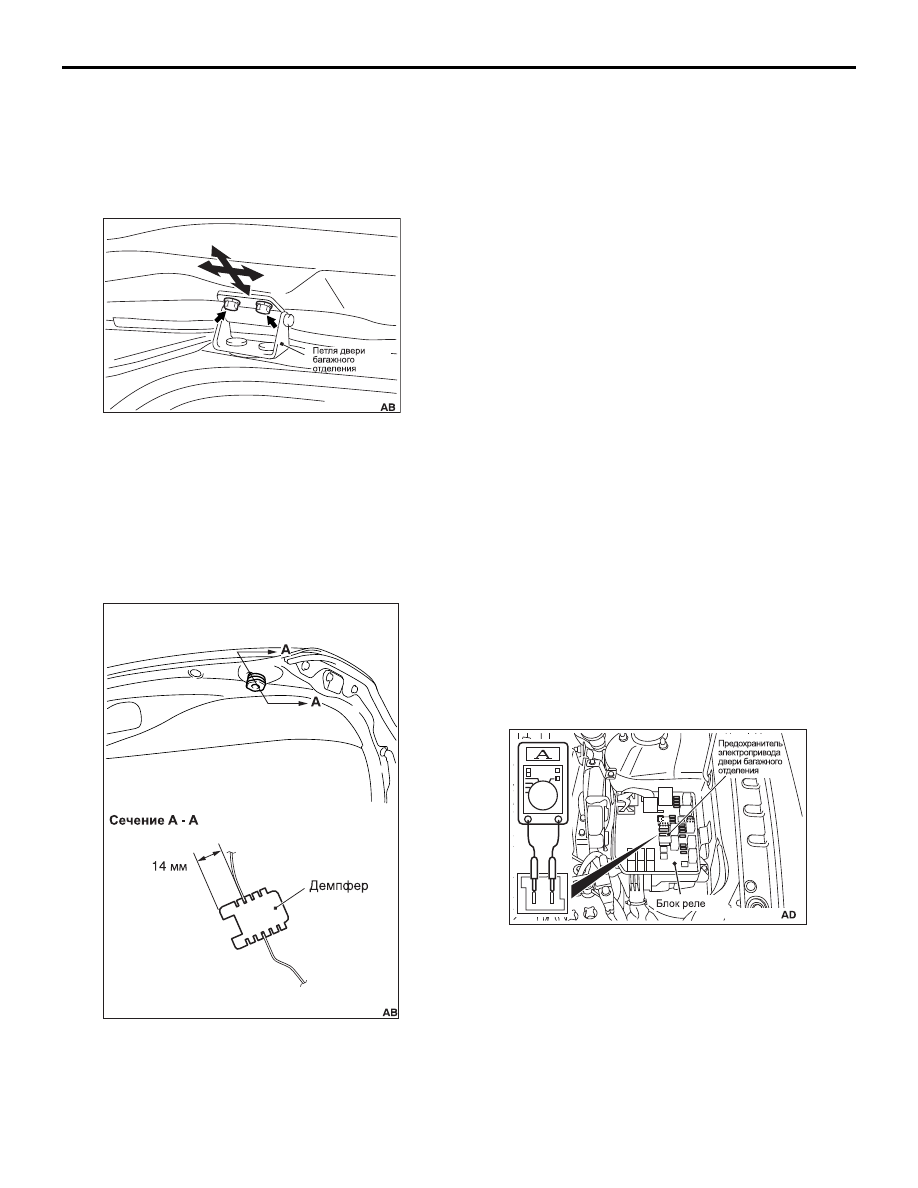

РЕГУЛИРОВКА ЗАЗОРА МЕЖДУ ДВЕРЬЮ
БАГАЖНОГО ОТДЕЛЕНИЯ И КУЗОВОМ

1. Ослабьте затяжку болтов крепления петель двери

багажного отделения, чтобы отрегулировать
зазор между дверью багажного отделения и
кузовом.

2. Затяните болты крепления петель двери

багажного отделения.

Величина момента затяжки: 12

± 2 Н⋅м

РЕГУЛИРОВКА ВЫСОТЫ ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

M1424003500462

Вращайте демпфер, используя отметку в виде
стрелки на демпфере в качестве ориентира для
регулировки высоты двери багажного отделения.
При повороте демпфера на один оборот его высота
изменяется на 4 мм.

ПРИМЕЧАНИЕ: Если при движении автомобиля
слышно дребезжание изза вибрации двери багаж
ного отделения, то следует отрегулировать высоту
демпфера так, чтобы он упирался в кузов автомо
биля. Демпфер должен упираться в кузов автомо
биля независимо от дребезжания изза вибрации.

ПРОВЕРКА ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ

M1424008500036

Проверьте, нормально ли работает привод двери
багажного отделения при управлении переключате
лем привода двери багажного отделения, выключа
телем закрывания электропривода двери багажного
отделения или рукояткой привода замка двери
багажного отделения. Если привод не работает,
выполните поиск неисправностей. См.

C.42A93

.

ПРОВЕРКА ФУНКЦИИ БЕЗОПАСНОСТИ
ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С
ЭЛЕКТРОПРИВОДОМ

M1424009400021

1. Положите деревянную доску толщиной примерно

10 мм под прямым углом к датчику двери багаж
ного отделения. Затем закройте дверь багажного
отделения, используя переключатель привода
двери багажного отделения, выключатель закры
вания электропривода двери багажного отделе
ния или рукоятку привода замка двери багажного
отделения.

2. Проверьте, открывает ли привод дверь багажного

отделения, когда эта дверь зажимает деревянную
доску. Если возникли любые проблемы,
проведите поиск неисправностей. См.

C.42A93

.

ПРИМЕЧАНИЕ: Если предохранительный механизм
срабатывает два или более раз подряд, вручную
полностью закройте дверь багажного отделения.

ПРОВЕРКА РАБОТЫ ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ ПО ВЕЛИЧИНЕ ТОКА

M1424009500028

1. Извлеките предохранитель привода двери

багажного отделения и подключите тестер, как
показано на рисунке.

2. Откройте и закройте дверь багажного отделения и

измерьте величину тока при этом.

Номинальное значение: не более 11 А
(Напряжение питания 14,5

± 0,5В при

температуре 25

°C)

ПРИМЕЧАНИЕ: Если напряжение питания не соот
ветствует номинальному значению, проверьте и
отремонтируйте генератор и аккумуляторную
батарею. Затем повторите эту проверку.

ACB05459

ACC00086

ACB05460

ACB04410

КУЗОВ

42A

-114

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

3. Если результат измерения не соответствует

номинальному значению, отрегулируйте привод
двери багажного отделения (см.

C.42A68

).

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1424001100974

Предварительные операции перед снятием

•

Снятие отделки двери багажного отделения



(см. ГЛАВУ 52A

− Отделка двери багажного отделения .)

•

Снятие рычага и щетки очистителя заднего стекла,
электродвигателя очистителя заднего стекла и шланга
омывателя заднего стекла (см. ГЛАВУ 51

− Очиститель

и омыватель заднего стекла .)

•

Снятие верхнего стопсигнала в сборе (см. ГЛАВУ 54А

− Верхний стопсигнал .)

•

Снятие заднего комбинированного фонаря (см. ГЛАВУ
54A

− Задний комбинированный фонарь .)

•

Снятие накладки двери багажного отделения



(см. ГЛАВУ 51

− Накладка двери багажного отделения .)

•

Снятие стекла двери багажного отделения



(см.

C.42A-20

.)

Дополнительные операции после установки

•

Выравнивание положения двери багажного
отделения (см.

C.42A-68

.)

•

Регулировка высоты двери багажного отделения



(см.

C.42A-69

).

•

Установка стекла двери багажного отделения



(см.

C.42A-20

.)

•

Установка накладки двери багажного отделения



(см. ГЛАВУ 51

− Накладка двери багажного отделения .)

•

Установка заднего комбинированного фонаря



(см. ГЛАВУ 54A

− Задний комбинированный фонарь .)

•

Установка верхнего стопсигнала в сборе (см. ГЛАВУ
54А

− Верхний стопсигнал .)

•

Установка рычага и щетки очистителя заднего
стекла, электродвигателя очистителя заднего стекла
и шланга омывателя заднего стекла (см. ГЛАВУ 51

−

Очиститель и омыватель заднего стекла .)

•

Установка отделки двери багажного отделения



(см. ГЛАВУ 52A

− Отделка двери багажного

отделения .)

ACC00283

AC609611

ACB05644

КУЗОВ

42A

-115

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

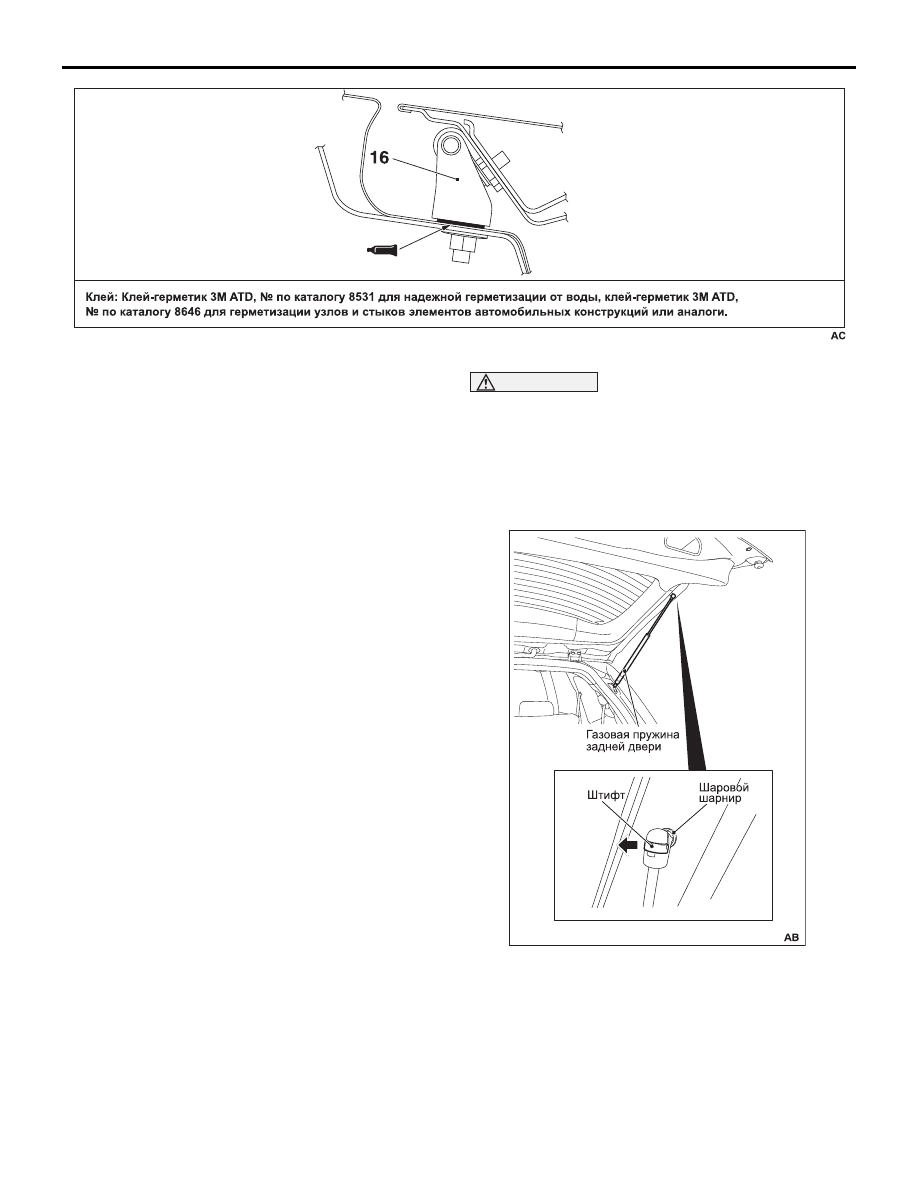

ВНИМАНИЕ

• Не допускается разборка или приближение

открытого огня к газовым пружинам двери
багажного отделения.

• Перед утилизацией следует просверлить

отверстие в газовой пружине для удаления
газа.

• Убедитесь, что штоке поршня отсутствуют

любые посторонние частицы.

Сдвиньте кнопку и снимите газовую пружину двери
багажного отделения с шаровой опоры в
направлении, указанной стрелкой.

ACC00264

AC402763

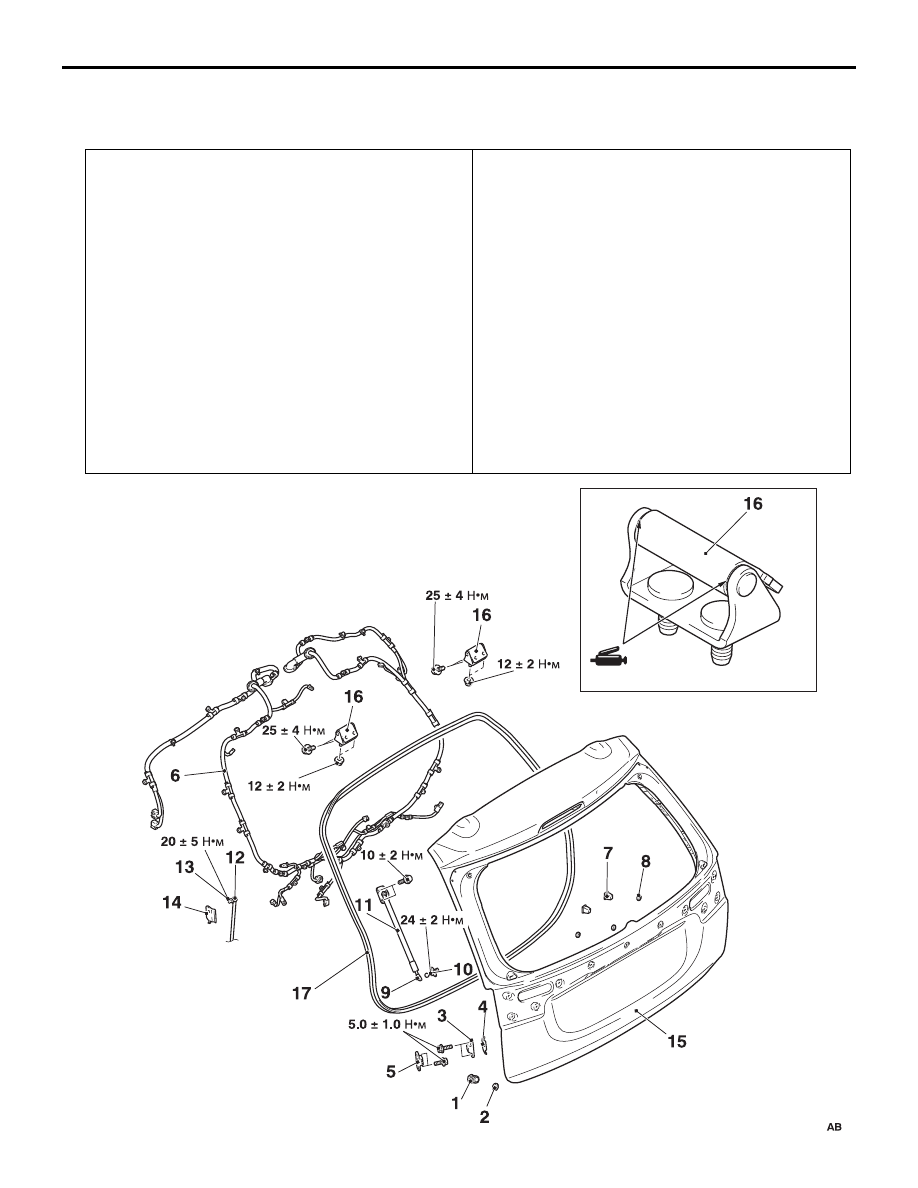

Снятие задней двери в сборе

1.

Демпфер

2.

Заглушка

3.

Верхний демпфер двери багажного
отделения

4.

Регулировочная прокладка
<Автомобили с регулировочной
прокладкой>

5.

Нижний демпфер двери багажного
отделения

6.

Жгут проводов двери багажного
отделения

7.

Втулка под винт

8.

Подкладка для регистрационного
знака

<<

A

>>

9.

Соединительный наконечник
газовой пружины двери багажного
отделения

10.

Шаровой шарнир

11.

Газовая пружина двери багажного
отделения

12.

Соединение штока

13.

Шаровой шарнир

14.

Пластина

15.

Дверь багажного отделения в сборе
Последовательность снятия
петли двери багажного
отделения



•

Обивка потолка (см. раздел 52A

−

Обивка потолка .)

>>

B

<<

16.

Петля двери багажного отделения
Снятие уплотнителя проема окна
двери багажного отделения



•

Накладка двери багажного
отделения (см. ГЛАВУ 52A

− Отделка

салона .)

>>

A

<<

17.

Уплотнитель проема окна двери
багажного отделения

ACC00097

AC801037

ACB05635

КУЗОВ

42A

-116

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

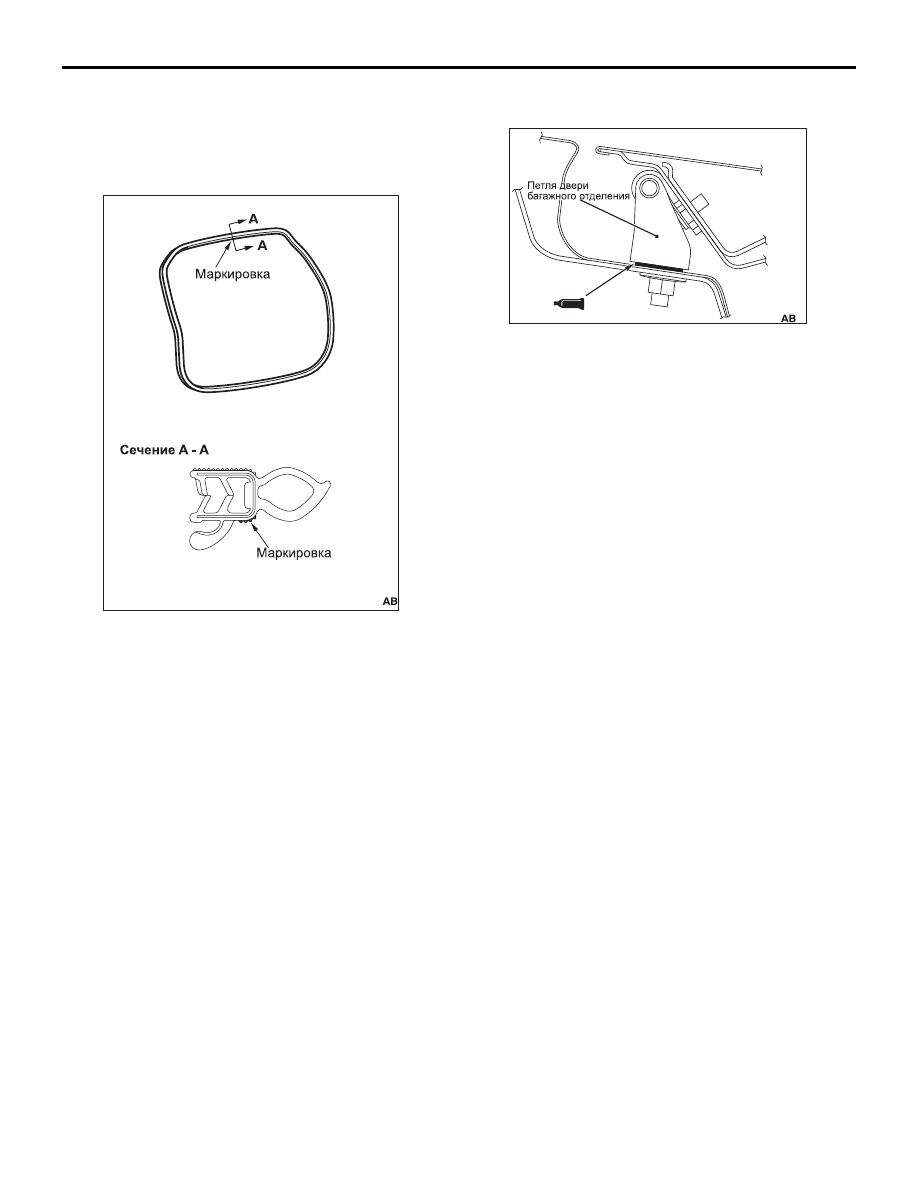

>>A<< УСТАНОВКА УПЛОТНИТЕЛЯ
ПРОЕМА ОКНА ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ

Метка на уплотнителя проема окна двери багажного
отделения должно располагаться по середине
кузова.

>>B<< УСТАНОВКА ПЕТЛИ ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

Нанесите рекомендованный герметик на
установочную поверхность петли двери багажного
отделения и установите петлю двери багажного
отделения.

Рекомендуемый герметик: Клей герметик
3M ATD, № по каталогу 8531 Heavy drip check
sealer, клей герметик 3M ATD, № по каталогу
8646 Automotive joint and seam sealer или
аналог.
