ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-28

ПРИМЕЧАНИЕ:

• Поворот регулировочного винта на один оборот

изменяет размер W приблизительно на 0,7 мм.

• Не поворачивайте регулировочный болт более

чем на один оборот.

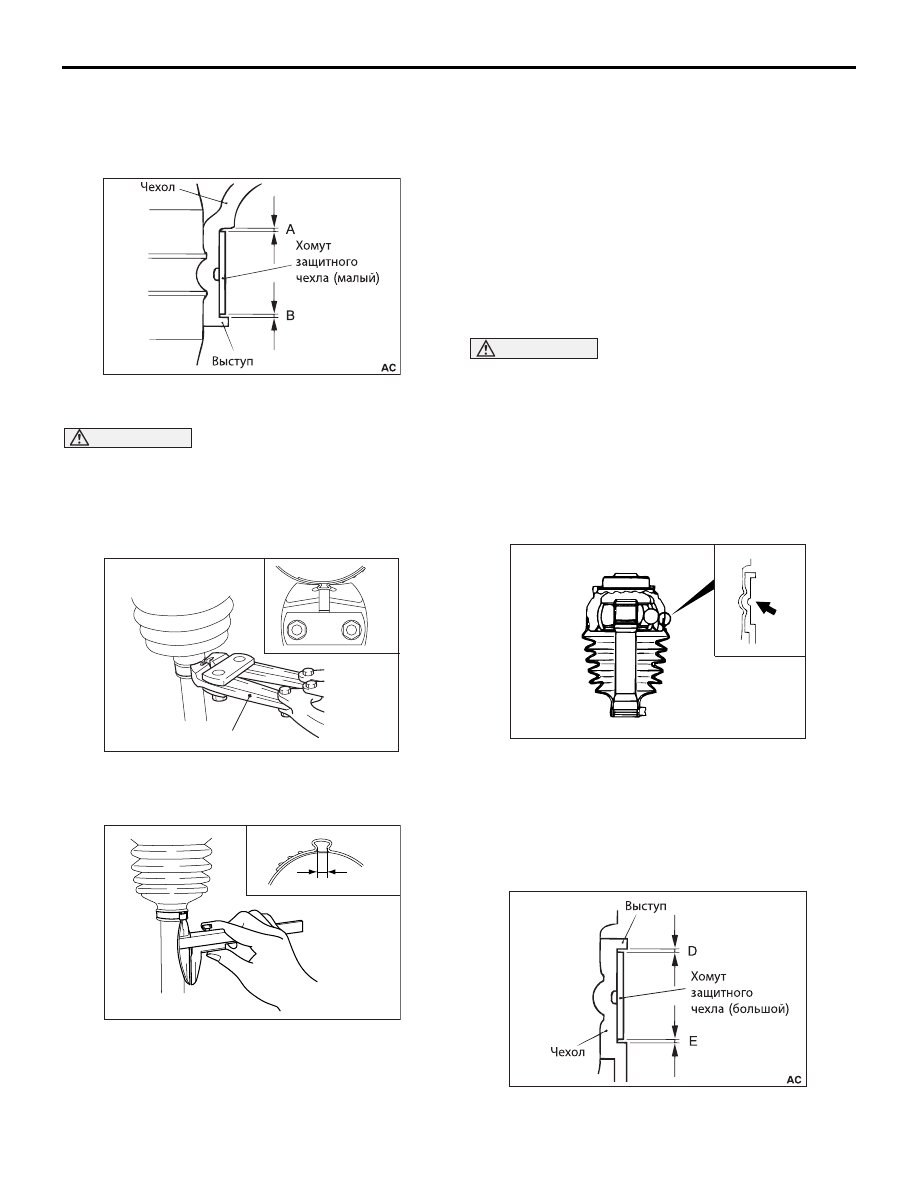

6. Расположите хомут (малый) по центру, обеспечив

равенство зазоров А и В.

ВНИМАНИЕ

• Зафиксируйте вал привода в вертикальном

положении и сожмите обжимную часть
хомута между губками специального
инструмента.

• Убедитесь, что губки специального

инструмента сжаты до упора.

7. Для того чтобы обжать малый хомут защитного

чехла, воспользуйтесь специальным
инструментом.

8. Измерьте размер С, характеризующий величину

обжатия хомута защитного чехла. Размер С
должен соответствовать диапазону допустимых
значений.

Номинальное значение (A): 2,4 – 2,8 мм

<Если величина обжатия превышает



2,8 мм> Отрегулируйте размер W (шаг 5) в
соответствии со следующим выражением,
затем повторите шаг 7.
W = 5,5 Z C (Пример: W = 2,6 при C = 2,9)
<Если величина обжатия меньше 2,4 мм>
Замените хомут чехла, отрегулируйте
размер W (шаг 5) в соответствии со
следующим выражением, затем повторите
шаги 6 и 7 с новым хомутом.
W = 5,5 Z C (Пример: W = 3,2 при C = 2,3)

9. Проверьте, что хомут чехла сел на установленное

место. Если хомут установился неправильно, замеZ
ните хомут на новый и повторите шаги с 6 по 8.

ВНИМАНИЕ

• Для шарнира используется специальная

смазка: Не смешивайте старую и новую
смазку и смазки различных типов.

10.Заполните шарнир требуемым количеством

рекомендованной смазки.

Рекомендуемый смазочный материал:
Консистентная смазка из ремонтного
комплекта
Используемое количество: Обратитесь к

C.262

.

11.Совместите канавки, расположенные на широкой

стороне защитного чехла и на валу привода.

12.Воспользовавшись специальным инструментом

(MB991561), регулировкой добейтесь
соответствия размера (W) номинальному
значению (шаг 5).

Номинальное значение (W): 3,2 мм

13.Расположите хомут (большой) по центру,

обеспечив равенство зазоров D и E.

AC102661

AC606919

MB991561

AD

AC606920 AD

C

AC102664 AB

AC102665

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-29

14.Обожмите большой хомут чехла при помощи

специального инструмента (см. шаг 7).

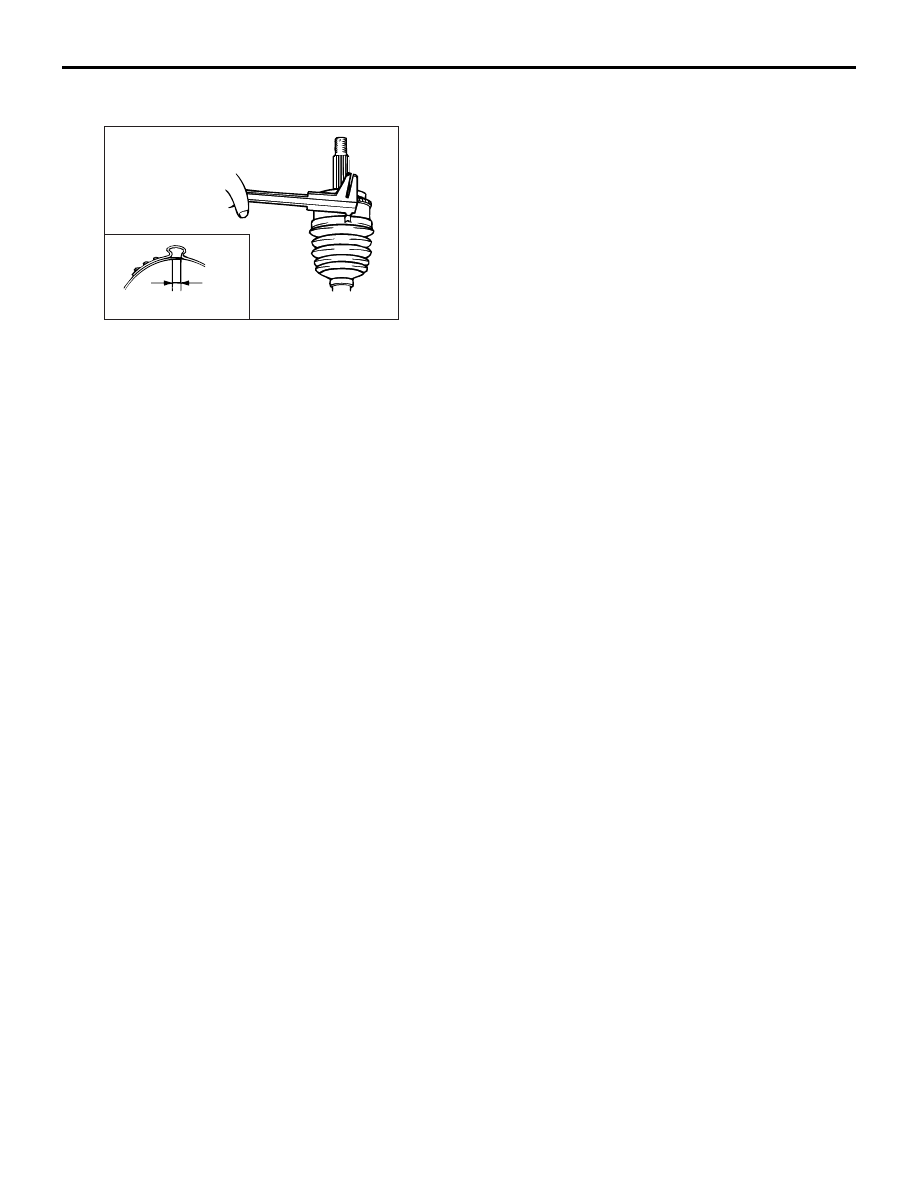

15.Измерьте размер F, характеризующий величину

обжатия хомута защитного чехла. Размер F
должен соответствовать диапазону допустимых
значений.

Номинальное значение (С): 2,4 – 2,8 мм
<Если величина обжатия превышает



2,8 мм> Отрегулируйте размер W (шаг 12) в
соответствии со следующим выражением,
затем повторите шаг 14.
W = 5,8 Z F (Пример: W = 2,9 при F = 2,9)
<Если величина обжатия меньше 2,4 мм>
Замените хомут чехла, отрегулируйте
размер W (шаг 12) в соответствии со
следующим выражением, затем повторите
шаги 13 и 14 с новым хомутом.
W = 5,8 Z F (Пример: W = 3,5 при F = 2,3)

16.Проверьте, что хомут чехла сел на установленное

место. Если хомут установился неправильно,
замените хомут на новый и повторите шаги с 13 по
15.

AC102666

F

AD

27

-1

ГЛАВА 27

ЗАДНИЙ МОСТ

˛˜¯—˘ ˝¨¯

ЗАДНИЙ МОСТ <2WD>

ЗАДНИЙ МОСТ <4WD>

СИСТЕМА ПОЛНОГО ПРИВОДА (4WD)



С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

27A

-1

ГЛАВА 27A

ЗАДНИЙ МОСТ

(2WD)>

˛˜¯—˘ ˝¨¯

ОСНОВНЫЕ ДАННЫЕ



ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

27A

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  . .

27A

-2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ . . . . . . . . . . . .

27A

-2

ПРОВЕРКА ОСЕВОГО ЛЮФТА



ПОДШИПНИКА СТУПИЦЫ ЗАДНЕГО



КОЛЕСА. . . . . . . . . . . . . . . . . . . . . . . . . . . .

27A

-2

ПРОВЕРКА МОМЕНТА СИЛ ТРЕНИЯ



НА СТУПИЦЕ ЗАДНЕГО КОЛЕСА . . . . . . .

27A

-2

ЗАМЕНА БОЛТОВ КРЕПЛЕНИЯ СТУПИЦЫ

27A

-3

СТУПИЦА ЗАДНЕГО КОЛЕСА



В СБОРЕ . . . . . . . . . . . . . . . . . . . .

27A

-4

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

27A

-4

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

27A

-5
