ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-20

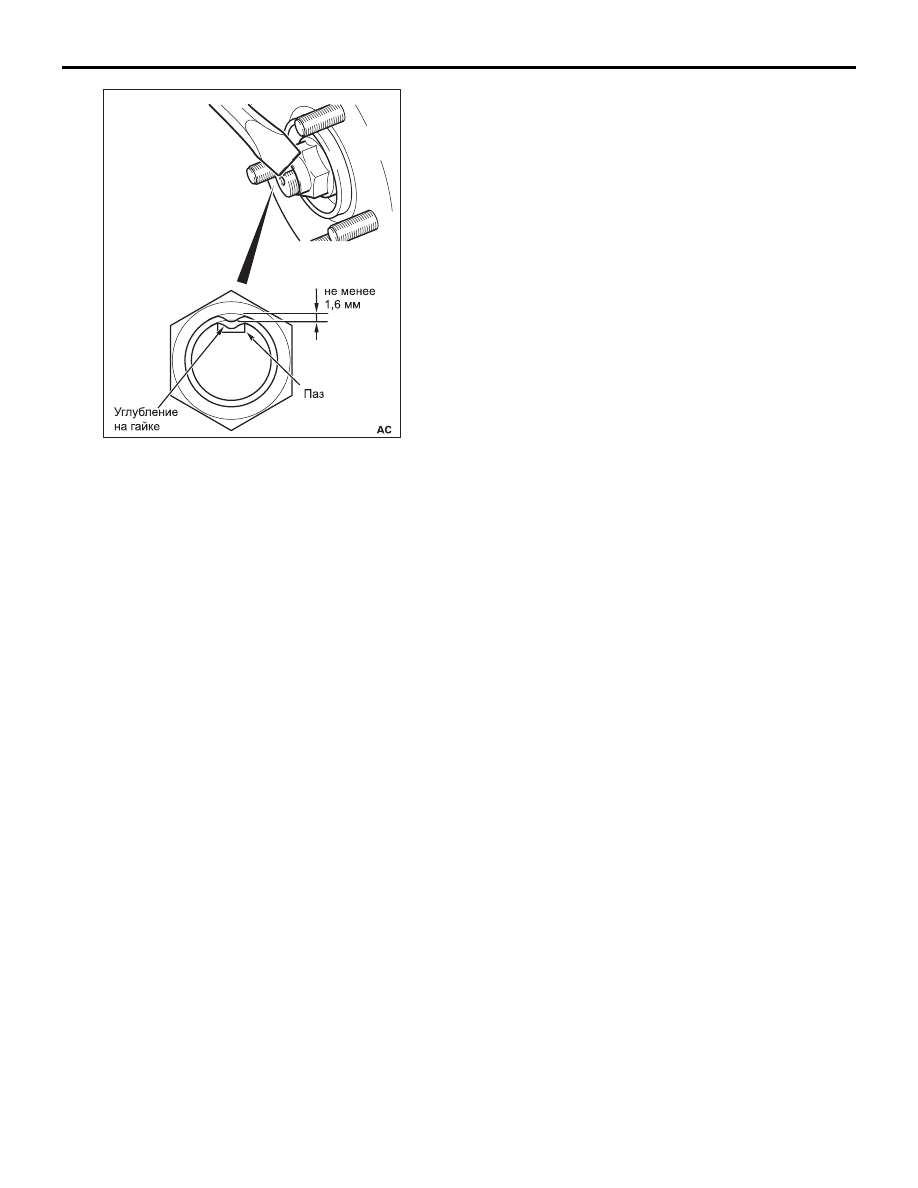

5. При помощи молотка и чекана законтрите гайку,

загнув юбку в канавку вала, обеспечив размер,
указанный на рисунке.

6. Убедитесь, что на загнутой части юбки гайки не

возникло трещин.

ACA01211

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-21

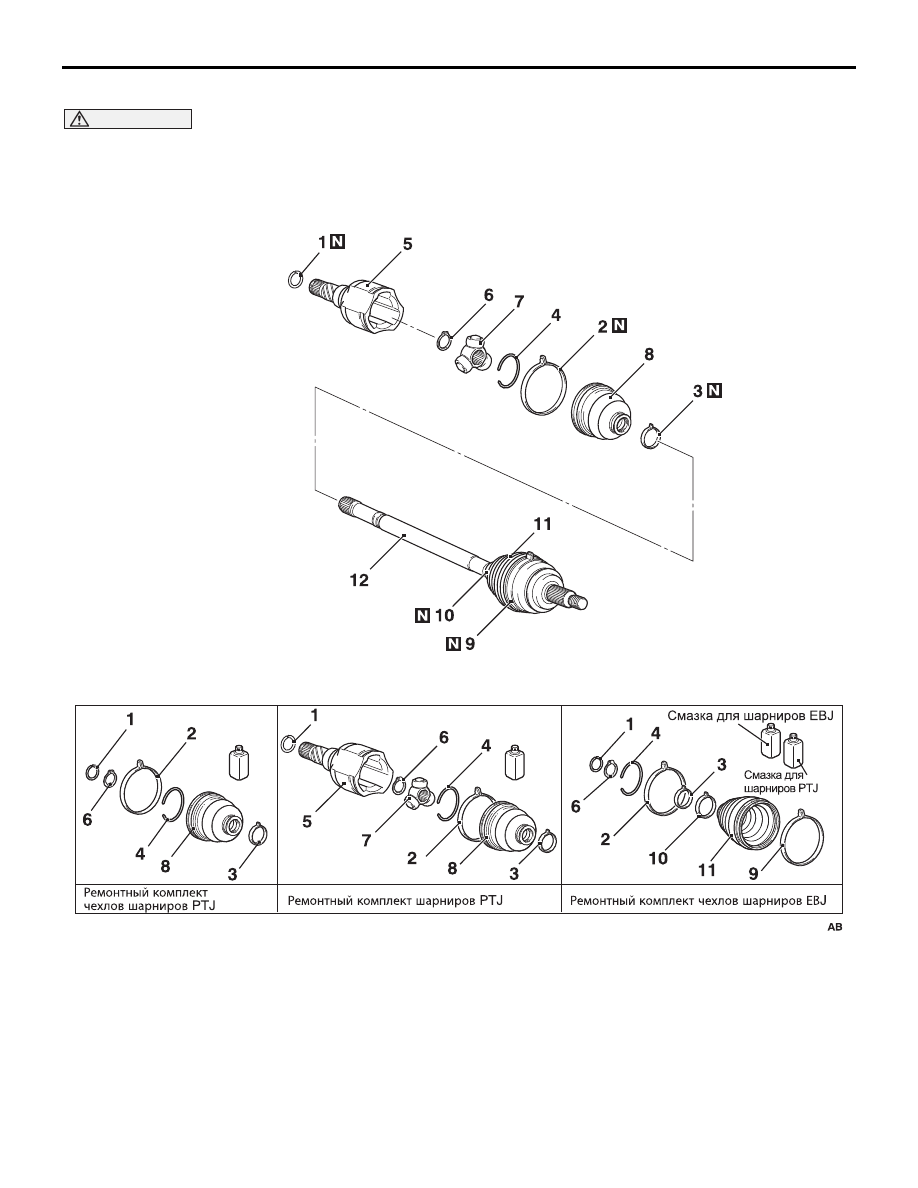

РАЗБОРКА И СБОРКА <2WD>

M1261003702775

ВНИМАНИЕ

У шарнира EBJ заменен может быть только защитный чехол, другие части не подлежат разборке.

<Левый>

AC701756

AC505537

Последовательность разборки

1.

Стопорное пружинное кольцо

>>C<< 2.

Хомут (большой) защитного чехла
внутреннего шарнира

>>C<< 3.

Хомут (малый) защитного чехла
внутреннего шарнира

4.

Стопорное пружинное кольцо

<<A>>

>>B<< 5.

Корпус внутреннего шарнира (PTJ)

6.

Пружинящее стопорное кольцо

>>B<< 7.

Крестовина в сборе

<<B>>

>>A<< 8.

Защитный чехол внутреннего
шарнира (PTJ)

9.

Хомут (большой) защитного чехла
наружного шарнира (EBJ)

10.

Хомут (маленький) защитного чехла
наружного шарнира (EBJ)

11.

Защитный чехол наружного
шарнира (EBJ)

12.

Наружный шарнир (EBJ) в сборе

Последовательность разборки

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-22

ВНИМАНИЕ

Наружный шарнир (EBJ) не подлежит разборке.

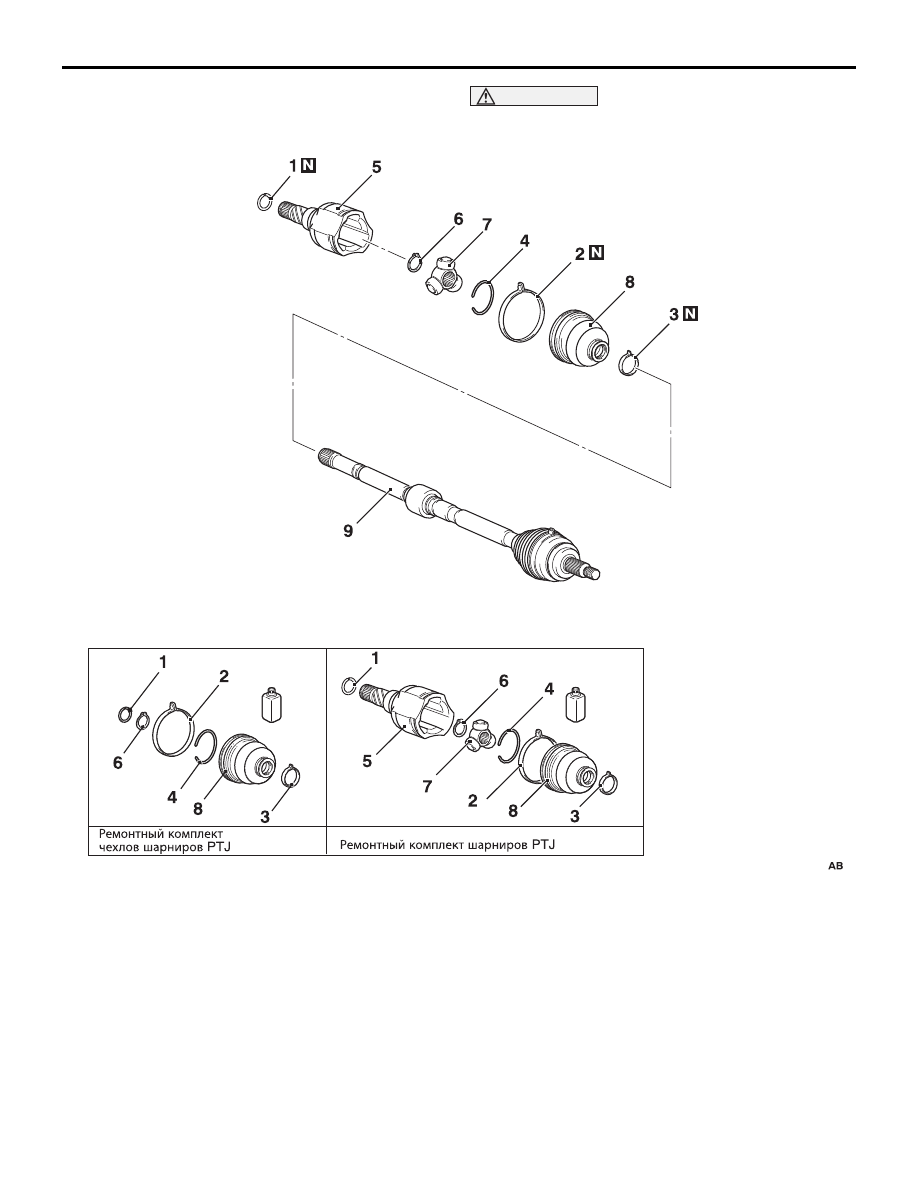

<Правый>

ПРИМЕЧАНИЕ:
PTJ:

Триподный шарнир равных угловых скоростей
(Pillow Tripod Joint)

EBJ:  Компактный шариковый шарнир равных

угловых скоростей повышенной
эффективности (High Efficiency Compact
Birfield Joint)

AC700736

Последовательность разборки



1.

Стопорное пружинное кольцо

>>C<<

2.

Хомут (большой) защитного чехла
внутреннего шарнира (PTJ)

>>C<<

3.

Хомут (малый) защитного чехла
внутреннего шарнира (PTJ)

4.

Стопорное пружинное кольцо

<<A>>

>>B<<

5.

Корпус внутреннего шарнира (PTJ)

6.

Пружинящее стопорное кольцо

>>B<<

7.

Крестовина в сборе

<<B>>

>>A<<

8.

Защитный чехол внутреннего
шарнира (PTJ)

9.

Наружный шарнир (EBJ) в сборе

ВАЛ ПРИВОДА КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-23

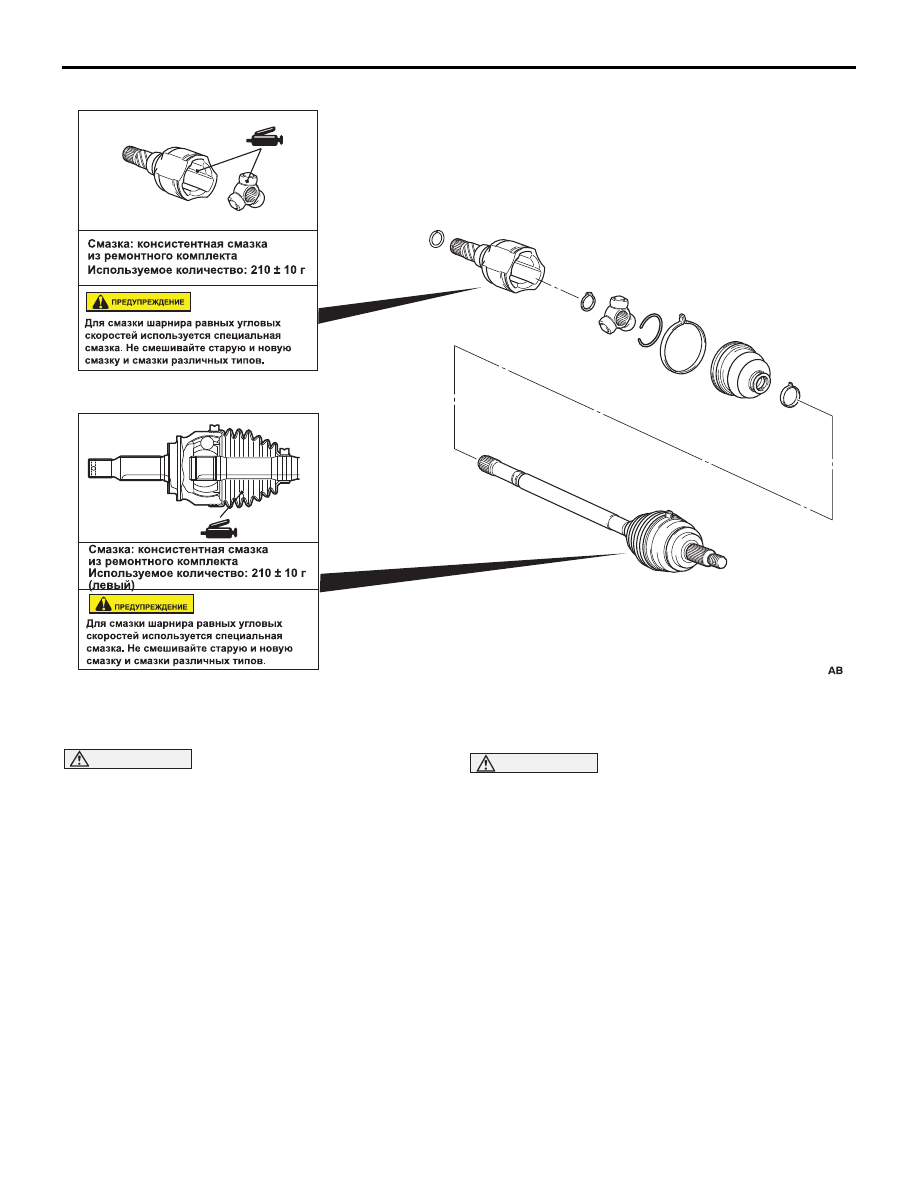

ТОЧКИ СМАЗКИ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ КОРПУСА ШАРНИРА PTJ

ВНИМАНИЕ

Будьте аккуратны с роликами крестовины, так
как они достаточно просто отсоединяются.

<<B>> ДЕМОНТАЖ ЗАЩИТНОГО ЧЕХЛА
ШАРНИРА PTJ

1. Сотрите смазку со шлицевой поверхности вала.
2. Если предполагается повторное использование

защитного чехла шарнира PTJ, оберните лентой
шлицы вала, чтобы предотвратить повреждение
чехла при снятии.

ОПЕРАЦИИ СБОРКИ
>>А<< УСТАНОВКА ЧЕХЛА  ШАРНИРА PTJ

Оберните лентой шлицы вала привода колеса, затем
наденьте защитный чехол шарнира PTJ.

>>B<< УСТАНОВКА
КОРПУСА/КРЕСТОВИНЫ ШАРНИРА PTJ

ВНИМАНИЕ

• Для шарнира используется специальная

смазка. Смешивание новых типов смазки со
старыми или различных типов смазки не
допускается.

• После очистки крестовины в сборе,

аккуратно нанесите рекомендованную
смазку.

1. Смазка должна полностью заполнить полости и

зазоры между валом крестовины, крестовиной и
роликами.

Рекомендуемый смазочный материал:
Консистентная смазка из ремонтного
комплекта

AC701757
