14-1

ГРУППА 14

ОХЛАЖДЕНИЕ

ДВИГАТЕЛЯ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . . . .

14-2

СПЕЦИФИКАЦИИ



ДЛЯ ТЕХНИЧЕСКОГО



ОБСЛУЖИВАНИЯ  . . . . . . . . . . . . . .

14-2

СМАЗКА. . . . . . . . . . . . . . . . . . . . . . .

14-2

ГЕРМЕТИК. . . . . . . . . . . . . . . . . . . . .

14-2

СПЕЦИАЛЬНЫЕ



ИНСТРУМЕНТЫ . . . . . . . . . . . . . . . .

14-3

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ  . . . . . . . . . . . .

14-4

ТАБЛИЦА ПРОВЕРКИ ДЛЯ



ПРИЗНАКА НЕИСПРАВНОСТИ . . . . . . . .

14-4

ПРОЦЕДУРА ПРОВЕРКИ ДЛЯ



ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ  . . . . .

14-5

Процедура проверки 1: Вентилятор



радиатора и вентилятор конденсатора



не работают . . . . . . . . . . . . . . . . . . . . . . . .

14-5

ОБСЛУЖИВАНИЕ



БЕЗ ДЕМОНТАЖА . . . . . . . . . . . . . .

14-10

ПРОВЕРКА УТЕЧКИ ОХЛАЖДАЮЩЕЙ



ЖИДКОСТИ ДВИГАТЕЛЯ . . . . . . . . . . . . .

14-10

ПРОВЕРКА ДАВЛЕНИЯ ОТКРЫВАНИЯ



КЛАПАНА В КРЫШКЕ РАДИАТОРА . . . . .

14-10

ЗАМЕНА ОХЛАЖДАЮЩЕЙ



ЖИДКОСТИ ДВИГАТЕЛЯ . . . . . . . . . . . . .

14-10

ПРОВЕРКА КОНЦЕНТРАЦИИ



ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ



ДВИГАТЕЛЯ . . . . . . . . . . . . . . . . . . . . . . . .

14-11

ЗАМЕНА РЕЛЕ ВЕНТИЛЯТОРА



ОХЛАЖДЕНИЯ. . . . . . . . . . . . . . . . . . . . . .

14-12

ПРОВЕРКА ЦЕЛОСТНОСТИ РЕЛЕ



ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ. . . . . . . .

14-12

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ



ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ. . . . . . . .

14-14

ТЕРМОСТАТ  . . . . . . . . . . . . . . . . . . .

14-15

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

14-15

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

14-16

НАСОС ПОДАЧИ ВОДЫ  . . . . . . . . .

14-17

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

14-17

ШЛАНГ И ТРУБОПРОВОД



ПОДАЧИ ВОДЫ  . . . . . . . . . . . . . . . .

14-18

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

14-18

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

14-20

РАДИАТОР  . . . . . . . . . . . . . . . . . . . .

14-21

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

14-21

ОБЩИЕ СВЕДЕНИЯ

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-2

ОБЩИЕ СВЕДЕНИЯ

M1141000101125

Система охлаждения предназначена для
поддержания на требуемом уровне всех деталей
двигателя, независимо от условий его работы.
Применяется водяная система циркуляционного
охлаждения, в которой насос прогоняет воду под
давлением по контурам охлаждения двигателя.
Если температура охлаждающей жидкости
превышает заранее установленную температуру,
открывается термостат и жидкость начинает
циркулировать через радиатор таким образом,

чтобы поглощенное охлаждающей жидкостью
тепло могло рассеиваться в окружающую среду.
В системе используется центробежный
лопостной насос подачи воды с ременным
приводом от коленчатого вала. В системе
используется радиатор из гофрированных ребер
с поперечным потоком жидкости.

СПЕЦИФИКАЦИЯ

Элемент

Спецификация

Радиатор

Производительность, кДж/ч

222.500

СПЕЦИФИКАЦИИ ДЛЯ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

M1141000301055

Элемент

Стандартное
значение

Предельное
значение

Давление открытия клапана крышки радиатора, кПа

93

− 123

Минимум 83

Диапазон значений концентраций охлаждающей жидкости
радиатора, %

30

− 60

−

Термостат

Температура открытия клапана термостата

°C

82

± 1,5

−

Температура полного открытия термостата

°C

95

−

Подъем клапана, мм

8,5 или более

−

СМАЗКА

M1141000400952

Элемент

Предусмотренная охлаждающая
жидкость

Количество, л

Охлаждающая жидкость двигателя
(включая 0,65 л в сборнике конденсата
радиатора)

ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ С
ДЛИТЕЛЬНЫМ СРОКОМ
ЭКСПЛУАТАЦИИ DIA QUEEN или
эквивалентная

7,0

ГЕРМЕТИК

M1141000500948

Элемент

Рекомендованный герметик

Датчик температуры охлаждающей жидкости

LOCTITE 262, Three bond 1324 или эквивалент

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1141000600990

Инструмент

Номер

Название

Применение

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

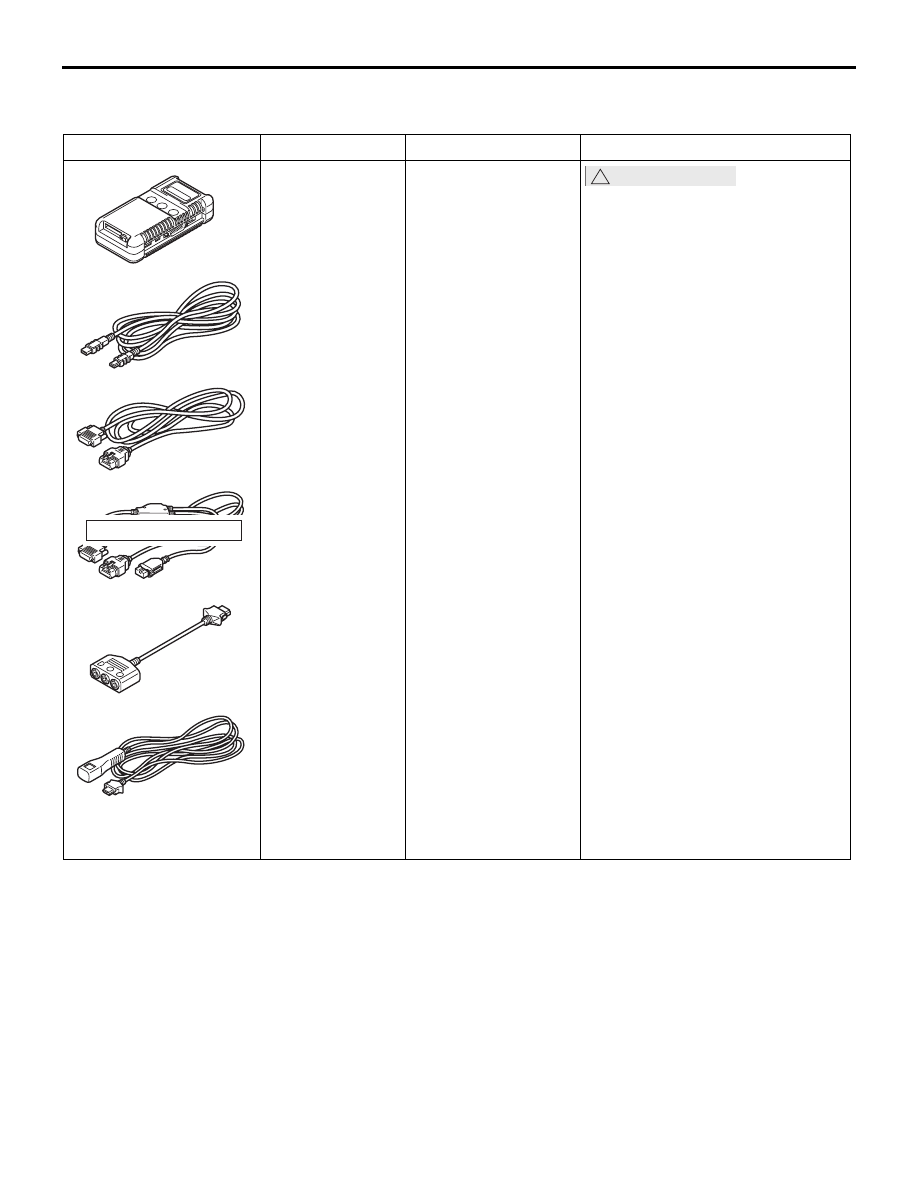

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

MB991955

a: MB991824
b: MB991827
c: MB991910
d: MB991911
e: MB991825
f: MB991826

Универсальный
тестер M.U.T.-III

a:

Коммуникационны
й интерфейс
автомобиля
(V. C. I.)

b: Кабель USB для

M.U.T.-III

c: Основной жгут

проводов M.U.T.-III
А (для
автомобилей
с коммуникационн
ой шиной CAN)

d: Основной жгут

проводов M.U.T.-III
В (для
автомобилей без
коммуникационно
й шины CAN)

e: Жгут проводов

тестера M.U.T.-III

f: Жгут проводов

для запуска
M.U.T.-III

!

ОСТОРОЖНО

В автомобилях
с коммуникационной шиной
CAN для передачи условной
скорости автомобиля
используйте основной жгут
проводов M.U.T.-III А. Если
подсоединить основной жгут
проводов B или С системы
M.U.T.-III, обмен данными по
шине CAN не будет работать
должным образом.

• Чтение кодов диагностики

неисправностей

• Проверка привода

BF

НЕ ИСПОЛЬЗОВАТЬ

b

c

d

a

MB991223

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-4

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПРОВЕРКИ ДЛЯ ПРИЗНАКА
НЕИСПРАВНОСТИ

M1141005600564

Признак неисправности

Процедура проверки № Ссылочная страница

Вентилятор радиатора и вентилятор
конденсатора не работают

1

Стр.14-5

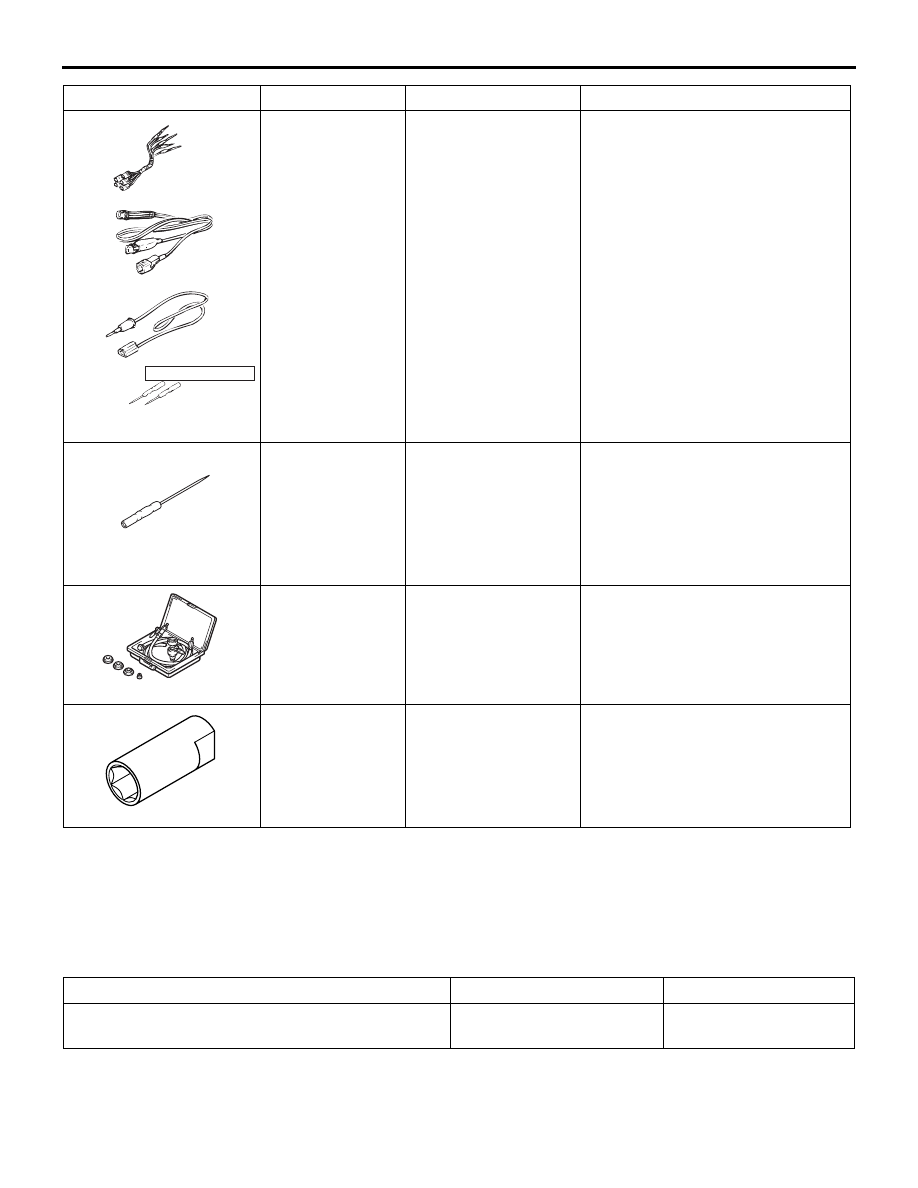

MB991223

a: MB991219
b: MB991220
c: MB991221
d: MB991222

Комплект кабелей

a: Комплект

измерительных
кабелей для
испытаний

b: Кабель для

светодиода

c: Переходник

кабеля для
светодиода

d: Пробник

Проверка целостности
и измерение напряжения на
разъеме электропроводки

MB992006

MB992006

Дополнительный
тонкий пробник

Проверка целостности
и измерение напряжения на
проводах электропроводки или
разъеме с целью поиска плохих,
проржавевших, поврежденных
или вдавленных в разъем
контактов.

MB991870AB

MB991871

Устройство для
долива
охлаждающей
жидкости LLC

Долив охлаждающей жидкости

MB992042

MB992042

Ключ датчика
температуры воды

Демонтаж и установка датчика
температуры охлаждающей
жидкости двигателя

Инструмент

Номер

Название

Применение
