Mitsubishi Lancer X. Руководство - часть 611





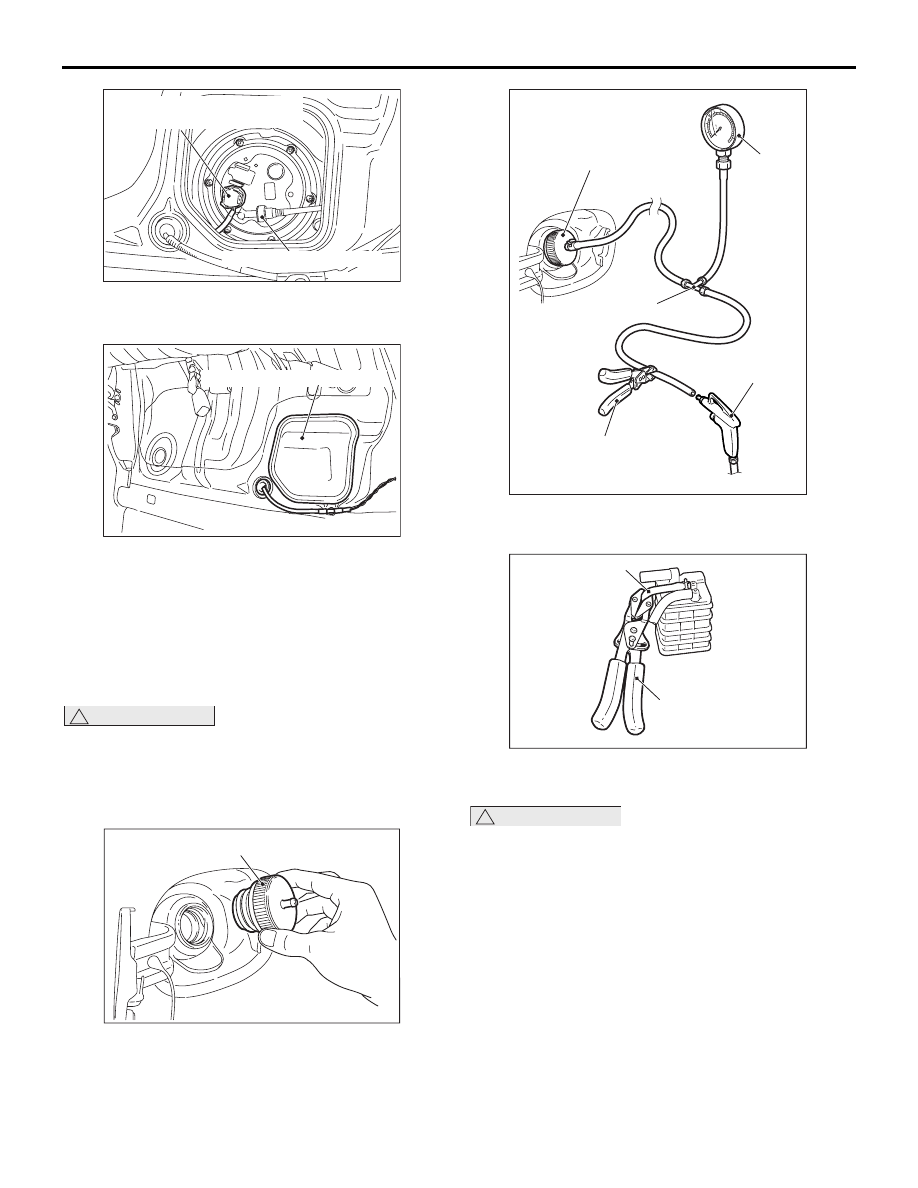

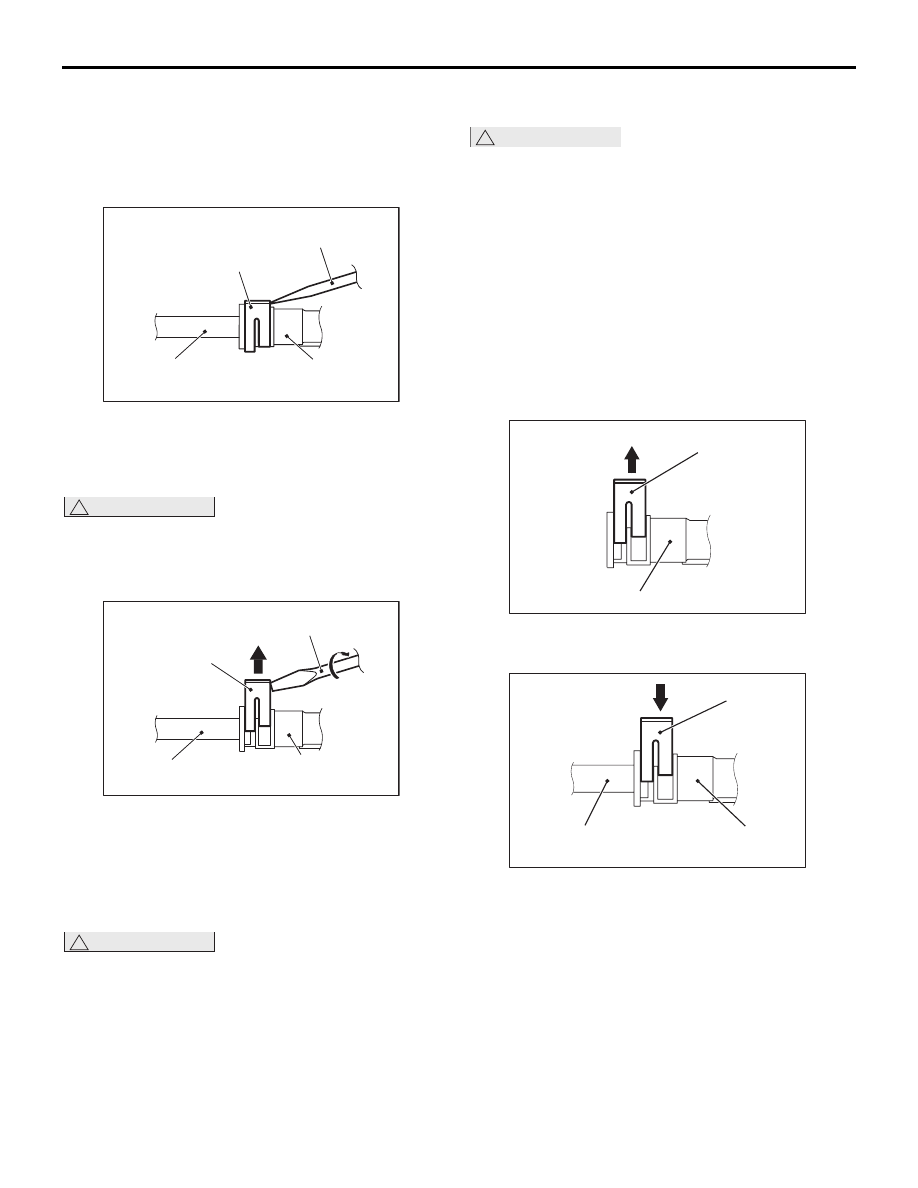

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

ПОДАЧА ТОПЛИВА

13B-3

4. Сбросить давление топлива

в топливопроводе. [См. ГРУППУ 13A

−

Обслуживание на автомобиле, разъединение
соединителя топливного насоса (Как
сбрасывать давление топлива
в топливопроводах)

Стр.13A-301

].

Ответка с

плоским жалом

Узел насоса и манометра

топливного бака

Фиксатор

Главный

топливопровод

AG

AC506884

5. Вставить плоскую отвертку (ширина 6 мм

и толщина 1 мм) в стопор главного
топливопровода.

!

ОСТОРОЖНО

При проталкивании вверх стопора разъема
топливного шланга высокого давления
соблюдайте осторожность, чтобы не
повредить стопор.

Ответка с

плоским жалом

Узел насоса и манометра

топливного бака

Главный

топливопровод

Фиксатор

AF

AC506885

6. Повернуть плоскую отвертку, вставленную

в стопор, на 90 градусов, чтобы поднять
стопор, и отсоединить главный топливопровод
от узла насоса и манометра топливного бака.

7. Удалить крепёжные гайки узла насоса

и манометра топливного бака.

!

ОСТОРОЖНО

При извлечении из топливного бака узла
насоса и манометра соблюдайте
осторожность, чтобы не повредить манометр
и поплавок насоса.
8. Извлеките узел насоса и манометра

топливного бака из сервисного отверстия.

9. Замените прокладку узла насоса и манометра

топливного бака на новую.

!

ОСТОРОЖНО

• Будьте внимательны и не повредите узел

насоса и манометра при его установке
в топливный бак.

• При установке узла насоса и манометра

топливного бака в топливный бак следите
за тем, чтобы направляющий участок узла
топливного манометра двигался
беспрепятственно.

10.Установите узел насоса и манометра

топливного бака в топливный бак через
сервисное отверстие и затяните крепёжные
гайки до указанного момента затяжки.

Крутящий момент затяжки: 2,5

± 0,4 Нм

AE

Главный топливопровод

Фиксатор

C606019

A

11.Перед установкой поднять стопор главного

топливопровода.

AF

Узел насоса и манометра

топливного бака

Главный

топливопровод

Фиксатор

C606020

A

12.Надежно присоединить соединитель главного

топливопровода к узлу насоса и манометра
топливного бака и опустить вниз стопор
разъема.

13.После установки слегка потяните за главный

топливопровод, чтобы убедиться в надёжности
его присоединения. Следите при этом, чтобы
оставался люфт примерно 1 мм.

Разъем узла насоса и мано-

метра топливного бака

AB

Главный топливопровод

AC613224

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

ПОДАЧА ТОПЛИВА

13B-4

14.Подключить соединитель насоса и манометра

топливного бака.

Смотровой люк пола (левый)

AB

AC612784

15.Установить на место смотровой люк пола (LH).
16.Установить на место узел подушек заднего

сиденья (См. ГРУППУ 52A

− Узел подушек

заднего сиденья

Стр.52A-25

).

ПРОВЕРКА УТЕЧКИ ТОПЛИВА ИЗ
ТОПЛИВНОГО БАКА

M1135005900191

!

ОСТОРОЖНО

Проверку утечки топлива из топливного бака
следует выполнять, когда он установлен на
автомобиле. Такую проверку нельзя
проводить на снятом топливном баке,
поскольку это может повредить его.

AC600149

MB992145

AC

1. Снимите крышку горловины топливного бака,

установите взамен крышку специального
инструмента для проверки утечки топлива
(MB992145).

AB

Пульверизатор

Плоскогубцы для

обжима шлангов

Трехстороннее

соединение

Манометр

MB992145

AC600150

2. Установите шланг и манометр на специальный

инструмент, как показано на рисунке.

Шланг испарителя

Плоскогубцы для

обжима шлангов

AB

AC605625

3. Заблокируйте шланг расширительного бачка

(со стороны топливного бака).

!

ОСТОРОЖНО

• Не допускайте резкого увеличения

давления.

• Не поднимайте давление выше 11,76 кПа,

чтобы не допустить повреждение деталей.

4. Увеличивайте давление, проверяя его по

манометру, и остановитесь на отметке от 9,80
до 11,76 кПа.

5. Оставьте на 3 минуты и убедитесь, что

давление не упало.

6. Если давление упало, нанесите мыльную воду

на все детали, когда бак находится под
давлением, и найдите место утечки по
мыльным пузырям, которые будут
наблюдаться в этом месте.

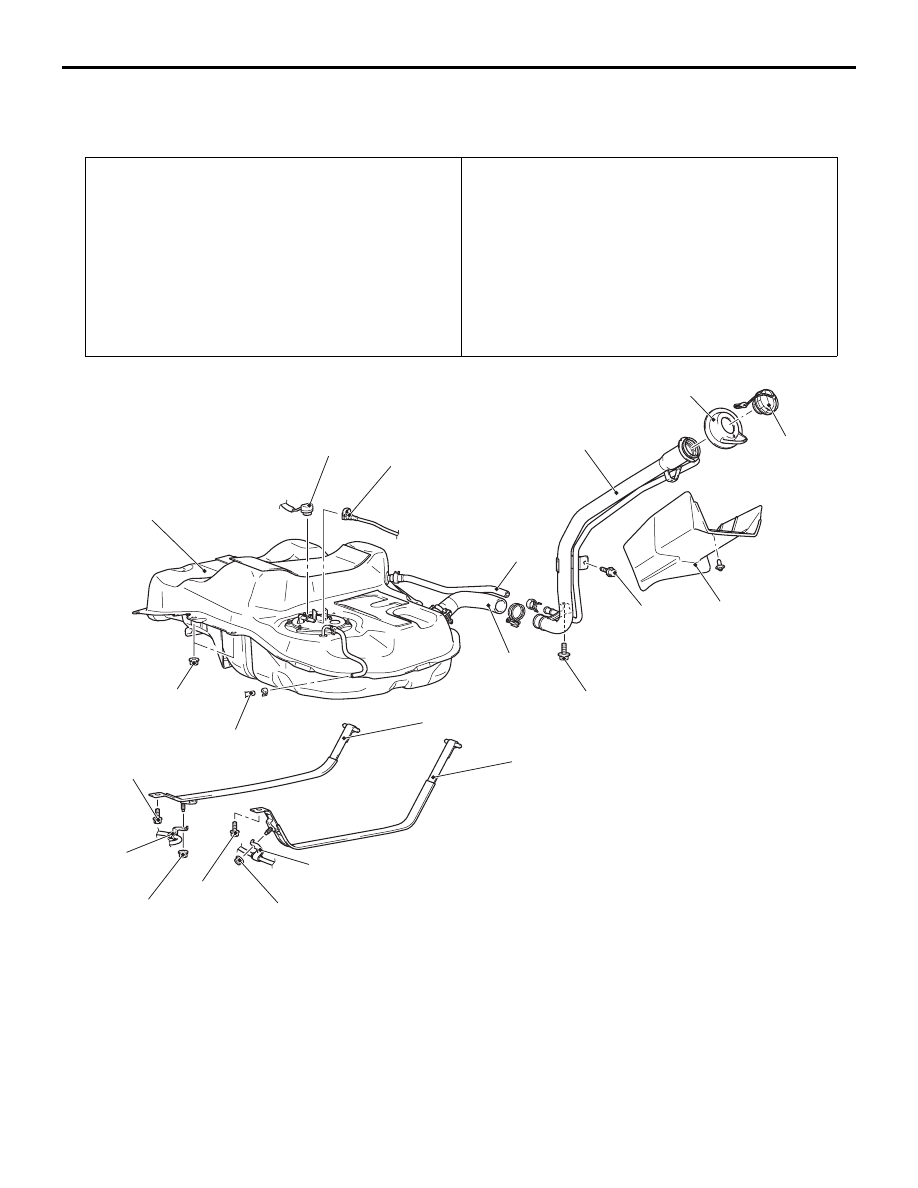

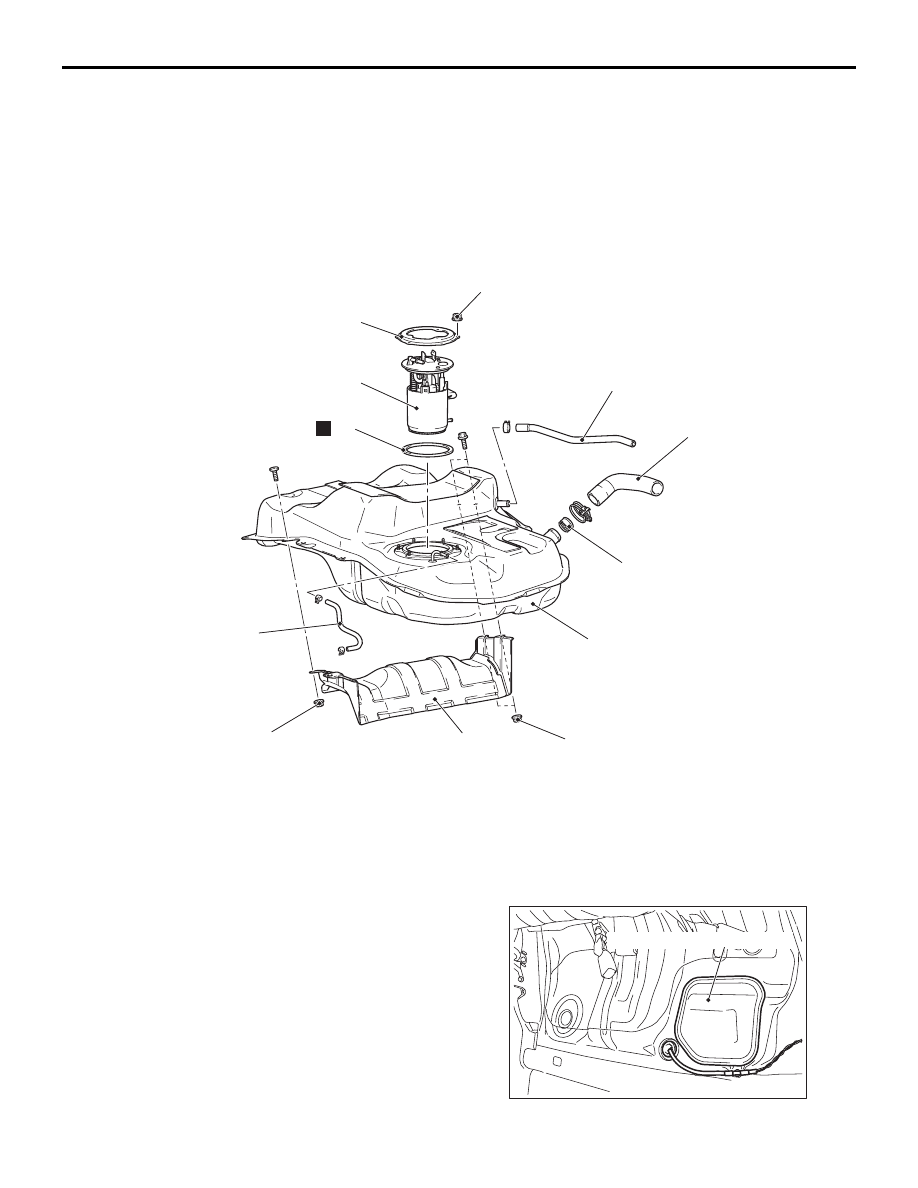

ТОПЛИВНЫЙ БАК

ПОДАЧА ТОПЛИВА

13B-5

ТОПЛИВНЫЙ БАК

ДЕМОНТАЖ И УСТАНОВКА

M1135001901835

Операции до демонтажа
• Разьединение соединителя топливного насоса

(См. ГРУППУ13A

− Обслуживание на автомобиле,

Разъединение соединителя топливного насоса (Как

сбрасывать давление топлива в топливопроводах)

Стр.13A-301

).

• Слив топлива
• Сьём задней панели пола (См. ГРУППУ 51 − Нижняя

крышка

Стр.51-17

).

• Демонтаж центральной части выхлопной трубы

(См. ГРУППУ 15

− Основной глушитель выхлопной

трубы

Стр.15-9

).

Операции после установки
• Демонтаж центральной части выхлопной трубы

(См. ГРУППУ 15

− Основной глушитель выхлопной

трубы

Стр.15-9

).

• Установка на место задней панели пола

(См. ГРУППУ 51

− Нижняя крышка

Стр.51-17

).

• Повторная заправка топлива

• Проверка утечки топлива

7

9

AB

10

12

3

2

1

11

5

13

4

8

6

6

20 ± 5 Нм

20 ± 5 Нм

22 ± 5 Нм

41 ± 10 Нм

41 ± 10 Нм

13 ± 2 Нм

13 ± 2 Нм

AC613164

Этапы демонтажа

Узел заднего сиденья
(См. ГРУППУ 52A

− Узел

заднего сиденья

Стр.52A-25

)

<<

A

>>

1.

Присоединение соединителя
узла насоса и манометра
топливного бака.

<<

A

>>

>>

B

<<

2.

Присоединение главного
топливопровода

3.

Присоединение трубки отвода
паров топлива

4.

Присоединение шланга
горловины топливного бака

5.

Присоединение шланга сапуна
горловины топливного бака

6.

Присоединение зажима заднего
тросика стояночного тормоза

<<

B

>>

7.

Крепежная полоса топливного
бака (LH)

<<

B

>>

8.

Крепежная полоса топливного
бака (RH)

Этапы демонтажа
(Продолжение)

ТОПЛИВНЫЙ БАК

ПОДАЧА ТОПЛИВА

13B-6

ЭТАПЫ РАЗБОРКИ
<<A>> СОЕДИНИТЕЛЬ УЗЛА НАСОСА
И МАНОМЕТРА ТОПЛИВНОГО БАКА
/ОТСОЕДИНЕНИЕ ГЛАВНОГО
ТОПЛИВОПРОВОДА

Смотровой люк пола (левый)

AB

AC612784

1. Снять смотровой люк пола (LH).

<<

B

>>

9.

Узел топливного бака

10. Крышка горловины топливного

бака

11. Защита шланга горловины

топливного бака

12. Горловина топливного бака
13. Пыльники заливной горловины

AC

N

5,0 ± 1,0 Нм

5,0 ± 1,0 Нм

2,5 ± 0,4 Нм

22

21

20

19

18

17

16

15

14

AC613165

Этапы демонтажа

14. Пластина

<<

C

>>

>>

A

<<

15. Узел насоса и манометра

топливного бака

16. Прокладка насоса и манометра

топливного бака

17. Шланг заливной горловины
18. Шланг выравнивания уровня

топлива

19. Шланг отвода паров от

топливного бака

20. Отсечный клапан топлива
21. Нижняя защита топливного

бака

22. Топливный бак

Этапы демонтажа
(Продолжение)
