ТРУБОПРОВОД ХЛАДАГЕНТА

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-77

ТРУБОПРОВОД ХЛАДАГЕНТА

СНЯТИЕ И УСТАНОВКА

M1552006401524

Подготовка к снятию и операции после установки
Выпуск и закачивание хладагента (см.

Стр.55A-57

)

N

9

Масло компрессора кондиционера SUN PAG 56

-Соединение

трубопровода

9

4

4, 5, 6, 7, 8

5

1

Сервисный клапан

низкого давления

AE

25 ± 4 Нм

N

9

4

N

9

4,9 ± 0,9 Нм

N

9

2

13 ± 2 Нм

Сервисный клапан

высокого давления

3

13 ± 1 Нм

6

4,9 ± 0,9 Нм

N

9

N

9

8

7

N

9

7 ± 3 Нм

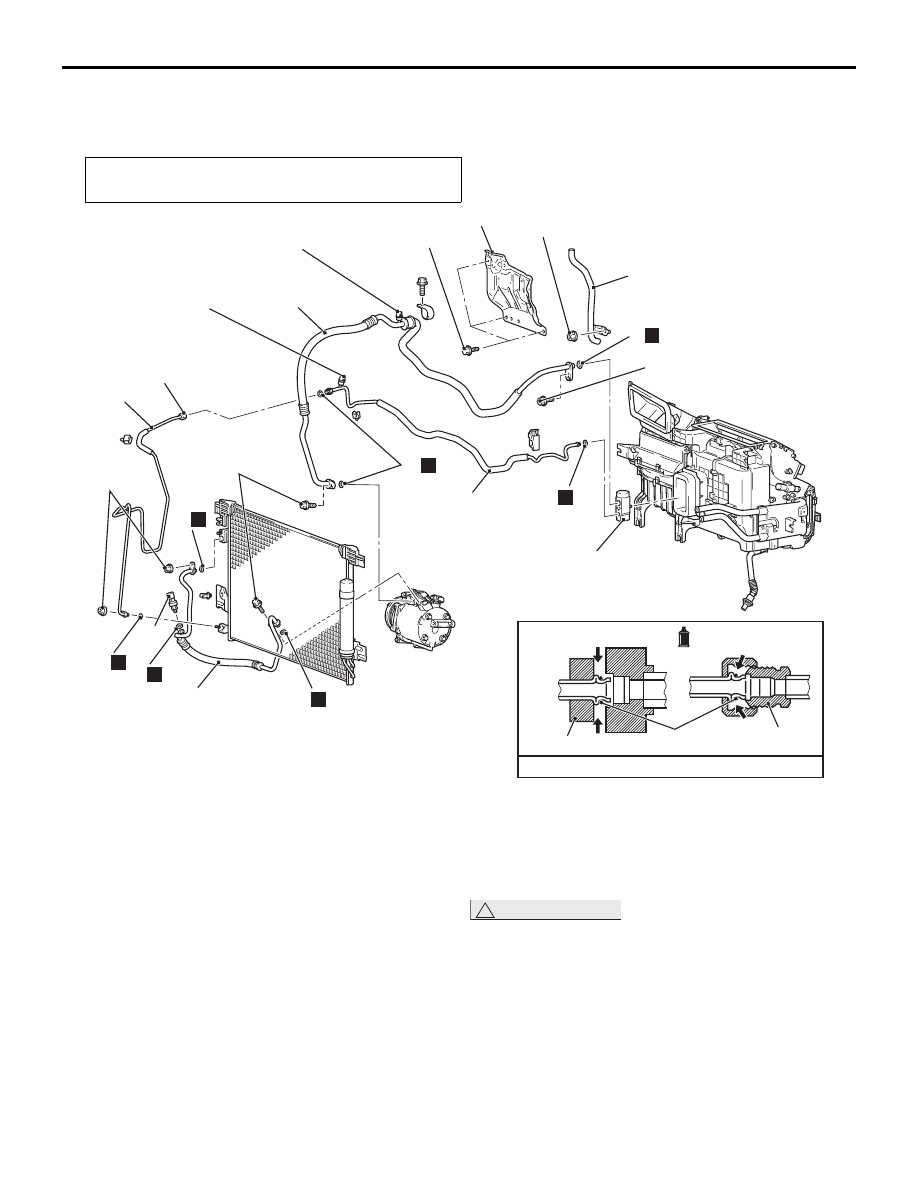

AC607818

Этапы снятия
расширительного клапана

<<

A

>>

1.

Сливной узел в сборе

<<

A

>>

2.

Теплозащитный экран

<<

A

>>

3.

Расширительный клапан
Этапы снятия трубопровода
хладагента

<<

A

>>

4.

Гибкий всасывающий шланг

<<

A

>>

5.

Жидкостный трубопровод B

<<

A

>>

6.

Жидкостный трубопровод A

<<

A

>>

7.

Гибкий выпускной шланг

<<

A

>>

8.

Датчик давления кондиционера

9.

Уплотнительное кольцо

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СНЯТИИ
<<A>> СНЯТИЕ ШЛАНГА И
ТРУБОПРОВОДА

!

ОСТОРОЖНО

Используйте воздухонепроницаемую
заглушку, поскольку масло и ресивер
компрессора кондиционера обладают
высокой гигроскопичностью .
Для предотвращения попадания пыли и грязи
заглушите штуцер конденсатора, компрессор
и расширительный клапан.

ВОЗДУХОВОДЫ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-78

ВОЗДУХОВОДЫ

СНЯТИЕ И УСТАНОВКА

M1553001000781

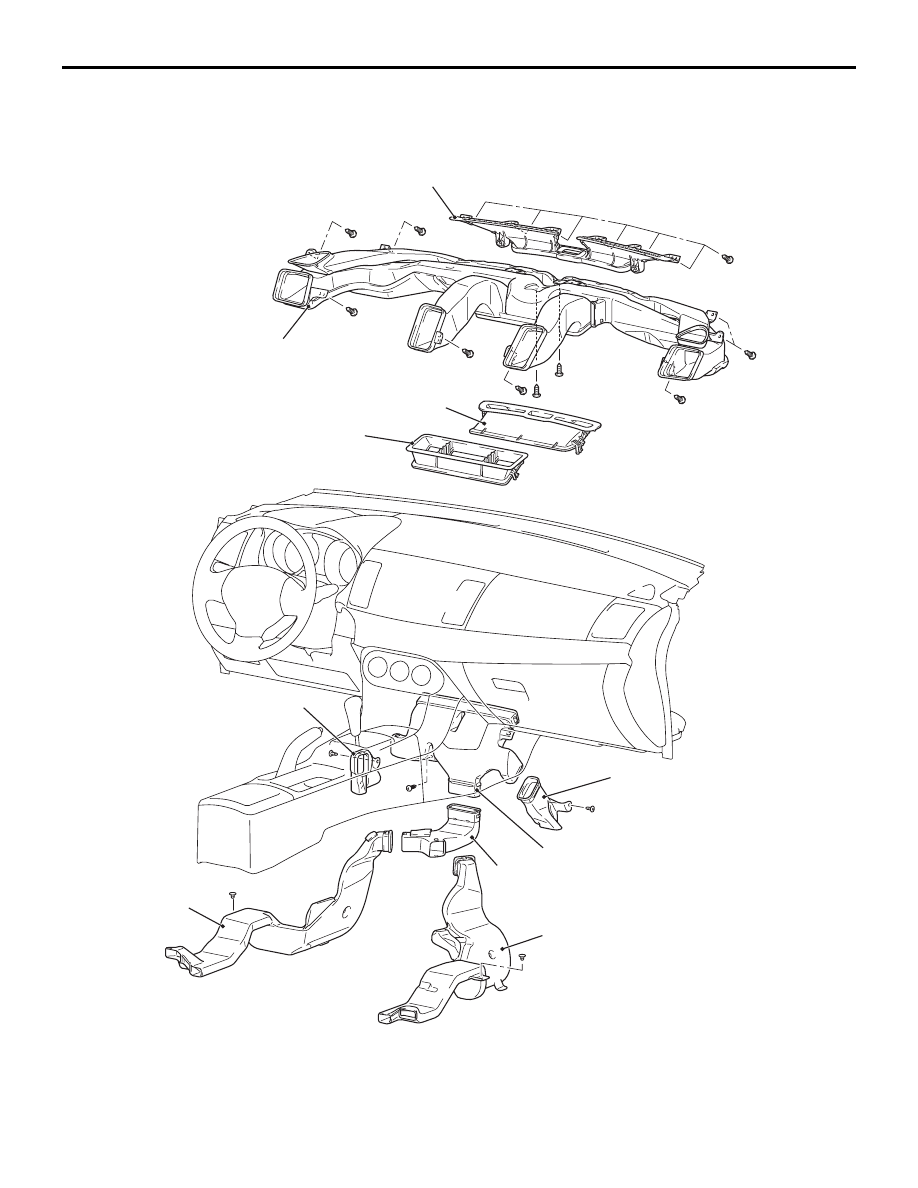

AC700360

2

3

1

5

6

9

8

7

AB

4

8

Этапы снятия центрального
заднего и центрального
переднего воздуховодов,
воздуховода обогрева
бокового стекла, сопла
обогревателя стекла,
распределительного
вентиляционного воздуховода

•

Приборная панель в сборе
(см. ГРУППУ 52A

− Приборная

панель

Стр.52A-2

).

1.

Задний центральный воздуховод

2.

Передний центральный
воздуховод

3.

Распределительный
вентиляционный воздуховод

4.

Сопло обогревателя стекла
Этапы снятия нижнего
воздуховода и воздуховода
обогрева заднего стекла

•

Приборная панель, нижняя
(см. ГРУППУ 52A

− Нижняя

приборная панель

Стр.52A-8

).

5.

Нижний левый воздуховод

•

Нижняя крышка (сторона
пассажира), перчаточный ящик
(см. ГРУППУ 52A,

− Перчаточный

ящик

Стр.52A-6

).

6.

Нижний правый воздуховод

•

Напольная консоль, боковая
крышка напольной консоли
(см. ГРУППУ 52A, Напольная
консоль в сборе

Стр.52A-9

).

•

Днище приборной панели
(см. ГРУППУ 52A, Центральная
приборная панель

Стр.52A-7

)

7.

Воздуховод A заднего
обогревателя

•

Переднее сиденье в сборе
(см. ГРУППУ 52A, Переднее
сиденье в сборе

Стр.52A-21

).

•

Передняя накладка порога,
боковая накладка декоративной
панели (см. ГРУППУ 52A,
Декоративные накладки

Стр.52A-11

).

•

Внешняя оболочка напольного
коврика

8.

Воздуховод B заднего
обогревателя

•

Поперечина передней панели
(см.

Стр.55A-62

).

9.

Нижний центральный воздуховод

ВОЗДУХОВОДЫ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-79

Этапы снятия нижнего
воздуховода и воздуховода
обогрева заднего стекла

ВЕНТИЛЯТОРЫ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-80

ВЕНТИЛЯТОРЫ

СНЯТИЕ И УСТАНОВКА

M1553002800393

Подготовка к снятию и операции после установки
• Снятие и установка заднего бампера (см. ГРУППУ 51

− Задний бампер,

Стр.51-7

).

Задний вентиляционный

воздуховод

Ротмечание

        : Положение захватов

A

A

AN

Задний вентиляционный воздуховод

Разрез А – А

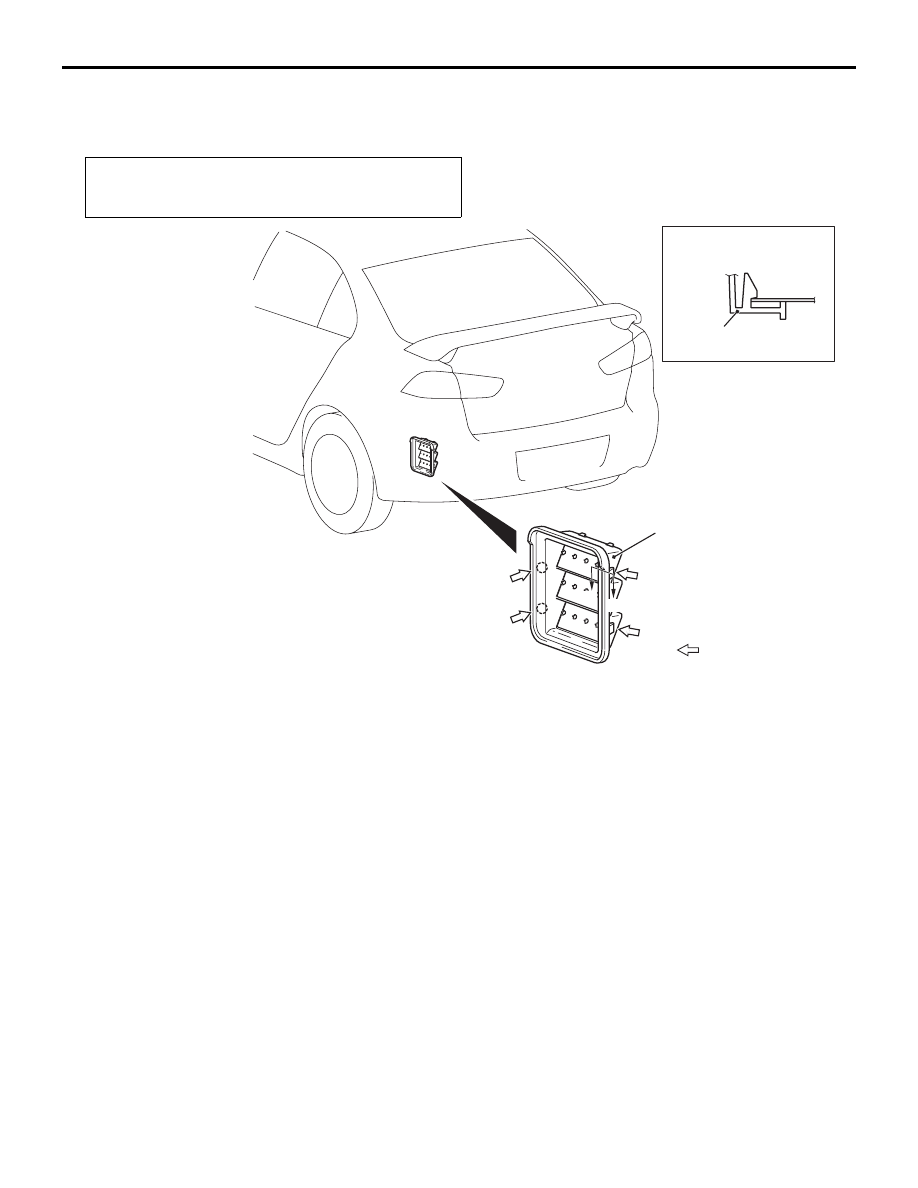

AC608287
