Mitsubishi Lancer X. Руководство - часть 600

ДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ ВЫБОРА РЕЖИМА, ДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-69

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СНЯТИИ
<<A>> СНЯТИЕ ДВИГАТЕЛЯ УПРАВЛЕНИЯ
ЗАСЛОНКОЙ ВОЗДУШНОГО СМЕСИТЕЛЯ,
ДВИГАТЕЛЯ УПРАВЛЕНИЯ ЗАСЛОНКОЙ
ПЕРЕКЛЮЧЕНИЯ
НАРУЖНОГО/ВНУТРЕННЕГО ВОЗДУХА,
ДВИГАТЕЛЯ УПРАВЛЕНИЯ ЗАСЛОНКОЙ
ВЫБОРА РЕЖИМА

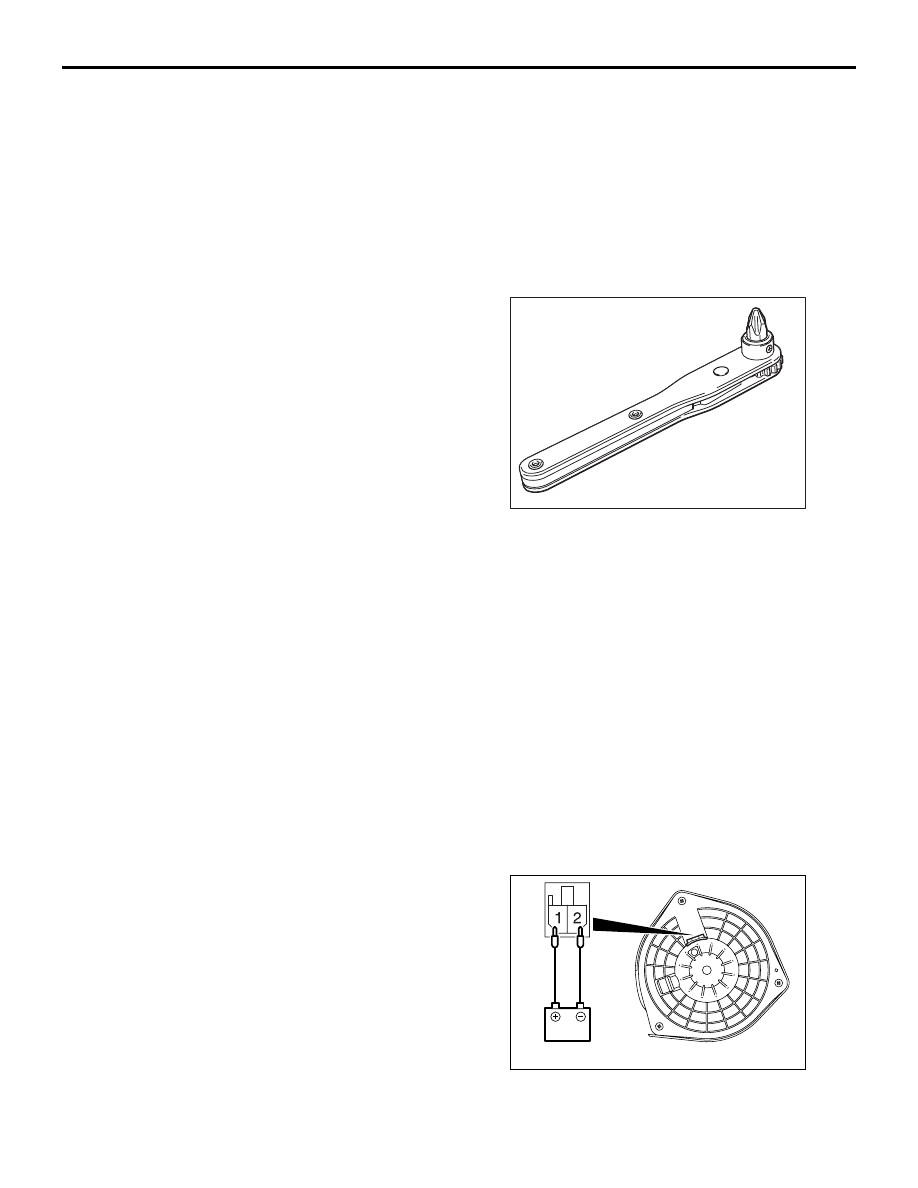

ПРИМЕЧАНИЕ:

AC100628

Рекомендуется использовать обычный
пластинчатый вороток с храповиком.

ТОЧКА ОБСЛУЖИВАНИЯ ДЛЯ УСТАНОВКИ
>>A<< УСТАНОВКА ДВИГАТЕЛЯ
УПРАВЛЕНИЯ ЗАСЛОНКОЙ
ПЕРЕКЛЮЧЕНИЯ
НАРУЖНОГО/ВНУТРЕННЕГО ВОЗДУХА

При установке двигателя управления заслонкой
переключения наружного/внутреннего воздуха
выдавливайте заслонку переключения
наружного/внутреннего воздуха из отверстия
в двигателя вентилятора.

ПРОВЕРКА

M1552014303346

ПРОВЕРКА ДВИГАТЕЛЯ ВЕНТИЛЯТОРА

AC611918

AF

Убедитесь, что при подаче напряжения питания
на клеммы двигатель вращается. Работающий
двигатель не должен издавать необычные звуки.

•

ЭБУ КОНДИЦИОНЕРА
(см.

Стр.55A-71

).

<<

A

>>

3.

Двигатель управления заслонкой
воздушного смесителя
Операция снятия двигателя
заслонки переключения
наружного/внутреннего
воздуха

•

Перчаточный ящик, нижняя
крышка (сторона пассажира)
(см. ГРУППУ 52A, Перчаточный
ящик

Стр.52A-6

).

•

Воздуховод, нижний правый
(см.

Стр.55A-78

).

•

ЭБУ КОНДИЦИОНЕРА
(см.

Стр.55A-71

).

<<

A

>>

>>

A

<<

4.

Двигатель заслонки
переключения
наружного/внутреннего воздуха
Операция снятия двигателя
управления заслонкой выбора
режима

•

Перчаточный ящик, нижняя
крышка (сторона пассажира)
(см. ГРУППУ 52A, Перчаточный
ящик

Стр.52A-6

).

•

Воздуховод, нижний правый
(см.

Стр.55A-78

).

•

ЭБУ КОНДИЦИОНЕРА
(см.

Стр.55A-71

).

<<

A

>>

5.

Двигатель управления заслонкой
выбора режима

Операция снятия двигателя
управления заслонкой
воздушного смесителя

ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-70

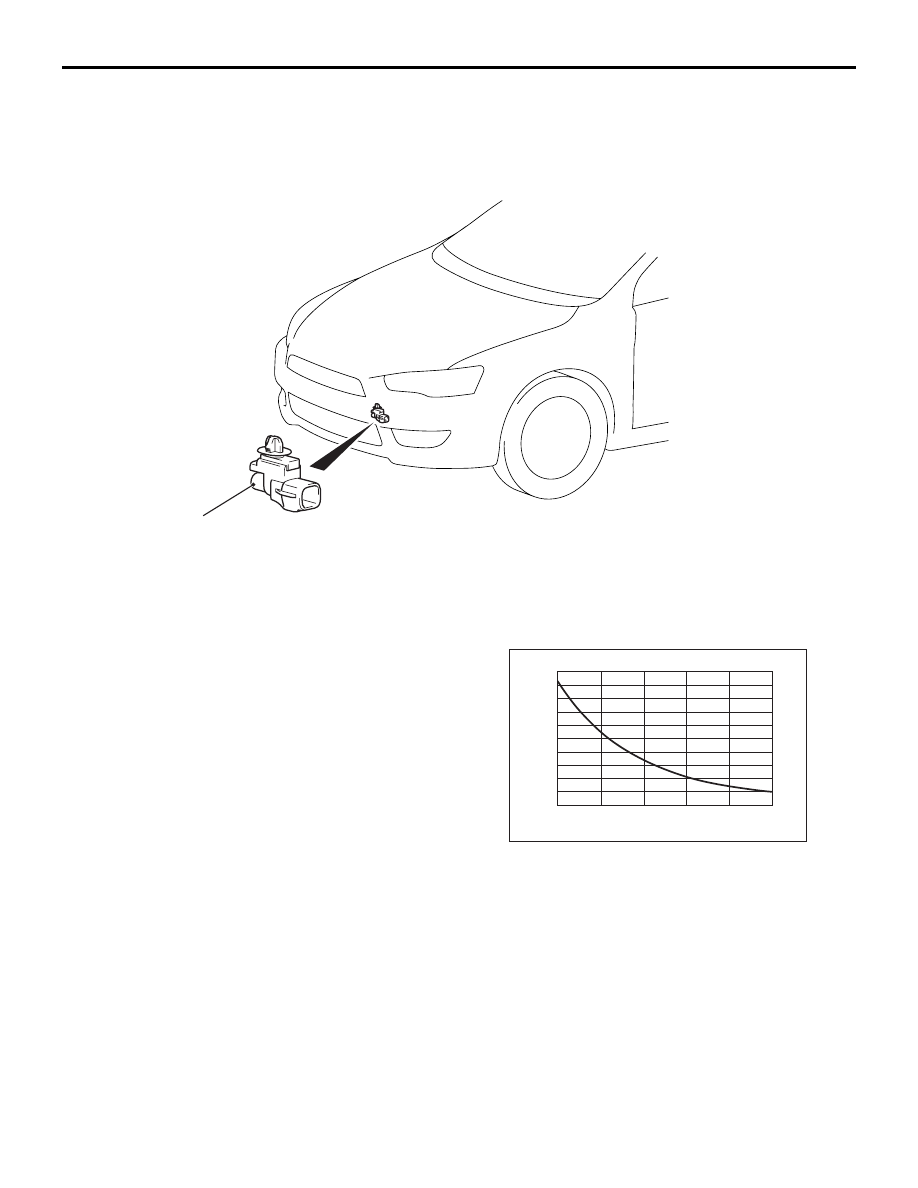

ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

СНЯТИЕ И УСТАНОВКА

M1554003400391

AC609030

1

AE

Этапы снятия

•

Передний бампер в сборе
с решеткой радиатора
(см. ГРУППУ 51, Передний
бампер и решетка радиатора

Стр.51-4

)

1.

Датчик температуры
окружающей среды

ПРОВЕРКА

M1552014303357

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ
ОКРУЖАЮЩЕЙ СРЕДЫ

(кВт)

ТЕМПЕРАТУРА (°C)

СОПРОТИВЛЕНИЕ

0

-10

40

30

20

10

0

1

2

3

4

8

9

5

6

7

10

AC

AC508067

Значение сопротивления, измеренное между
двумя клеммами, должно быть близким
к указанному на графике. Измерение необходимо
выполнить для двух или более разных значений
температуры.

ЭБУ КОНДИЦИОНЕРА

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-71

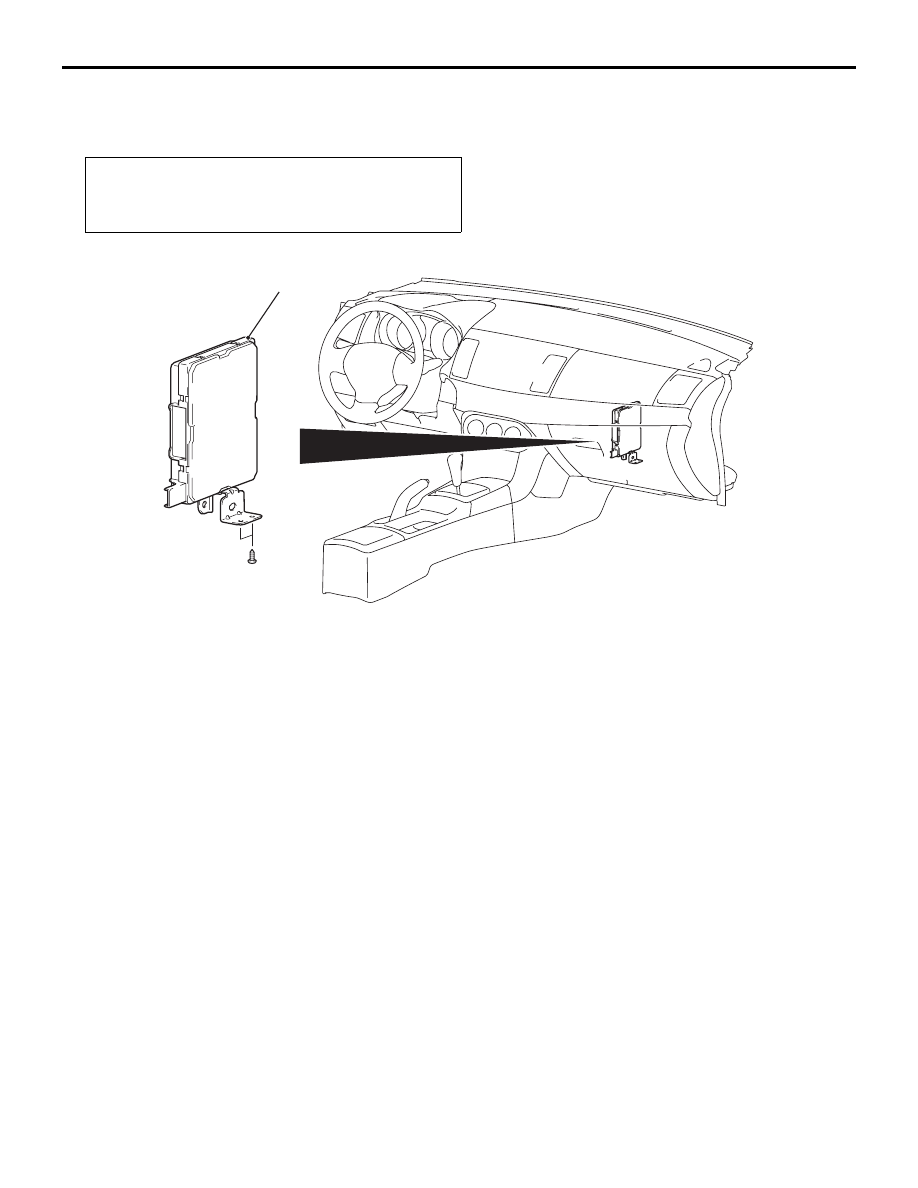

ЭБУ КОНДИЦИОНЕРА

СНЯТИЕ И УСТАНОВКА

M1554016600168

Подготовка к снятию и операции после установки
• Перчаточный ящик в сборе с нижней крышкой

(сторона пассажира). Снятие и установка (см. ГРУППУ

52A

− Приборная панель

Стр.52A-2

).

AC

Блок управления кондиционером

AC608297

КОМПРЕССОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-72

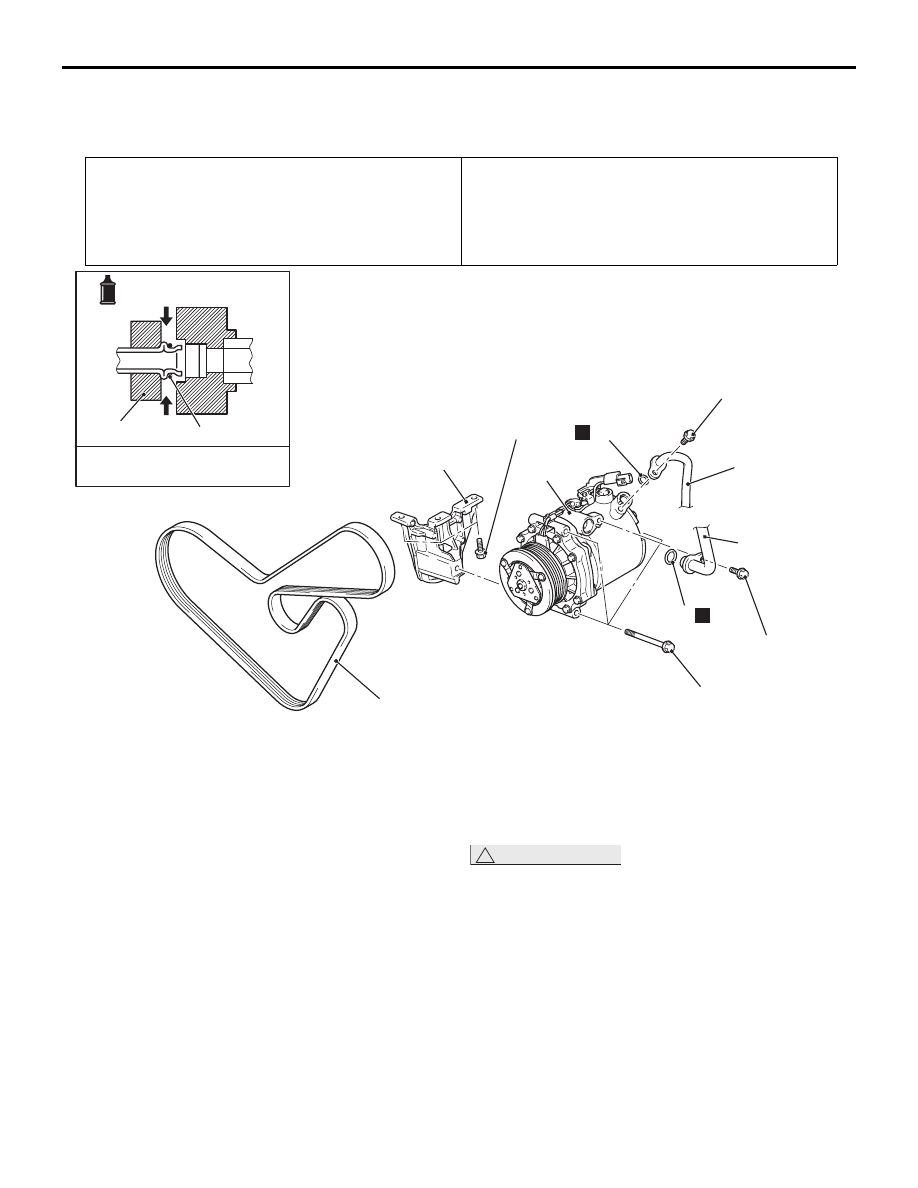

КОМПРЕССОР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1552004401045

Подготовка к снятию
• Выпуск хладагента (см.

Стр.55A-57

)

• Снятие передней нижней крышки в сборе

Действия после установки
• Закачивание хладагента (см.

Стр.55A-57

)

• Проверка натяжения приводного ремня (см. ГРУППУ

11A

− Регулировка двигателя, Проверка натяжения

ремня привода генератора

Стр.11A-7

).

• Установка передней нижней крышки в сборе

23 ± 6 Нм

6

5

4

2

1

3

3

23 ± 6 Нм

24 ± 4 Нм

24 ± 4 Нм

N

N

-Соединение

трубопровода

Масло компрессора

кондиционера SUN PAG 56

3

1, 2

AB

AC700512

Этапы снятия

<<

A

>>

1.

Соединение гибкого
всасывающего шланга

<<

A

>>

2.

Соединение гибкого выпускного
шланга

3.

Уплотнительное кольцо

<<

B

>>

4.

Ремень привода генератора
и других агрегатов

<<

C

>>

>>

A

<<

5.

Компрессор кондиционера
в сборе

6.

Кронштейн компрессора
кондиционера

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СНЯТИИ
<<A>> ОТСОЕДИНЕНИЕ
ВСАСЫВАЮЩЕГО/ВЫПУСКНОГО
ГИБКОГО ШЛАНГА

!

ОСТОРОЖНО

Используйте воздухонепроницаемую
заглушку, поскольку масло и ресивер
компрессора кондиционера обладают
высокой гигроскопичностью .
Для предотвращения попадания пыли и грязи
заглушите штуцер снятого шланга.

<<B>> СНЯТИЕ РЕМНЯ ПРИВОДА
ГЕНЕРАТОРА И ДРУГИХ АГРЕГАТОВ

Для установки автонатяжителя поликлинового
приводного ремня в приводную систему
потребуется выполнение следующих операций.
