Mitsubishi Lancer X. Руководство - часть 506





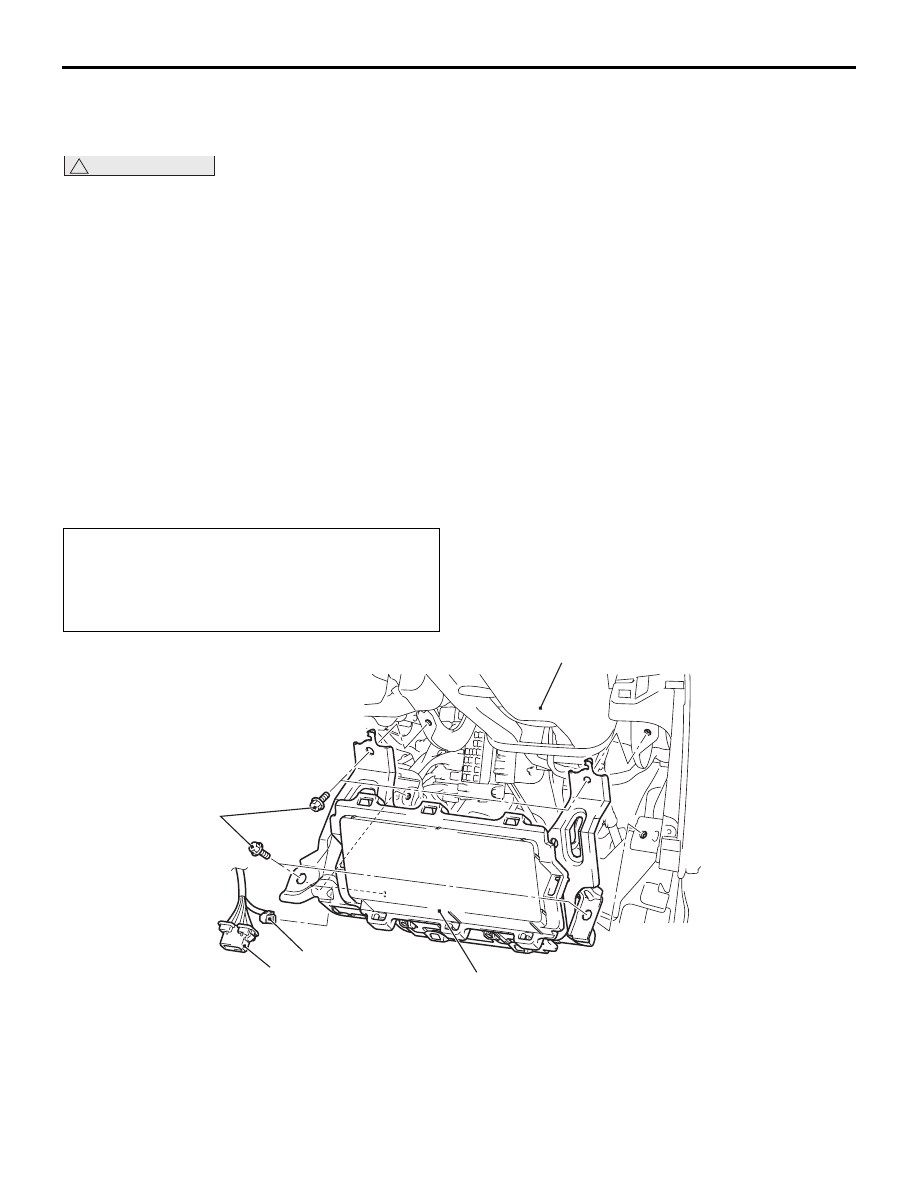

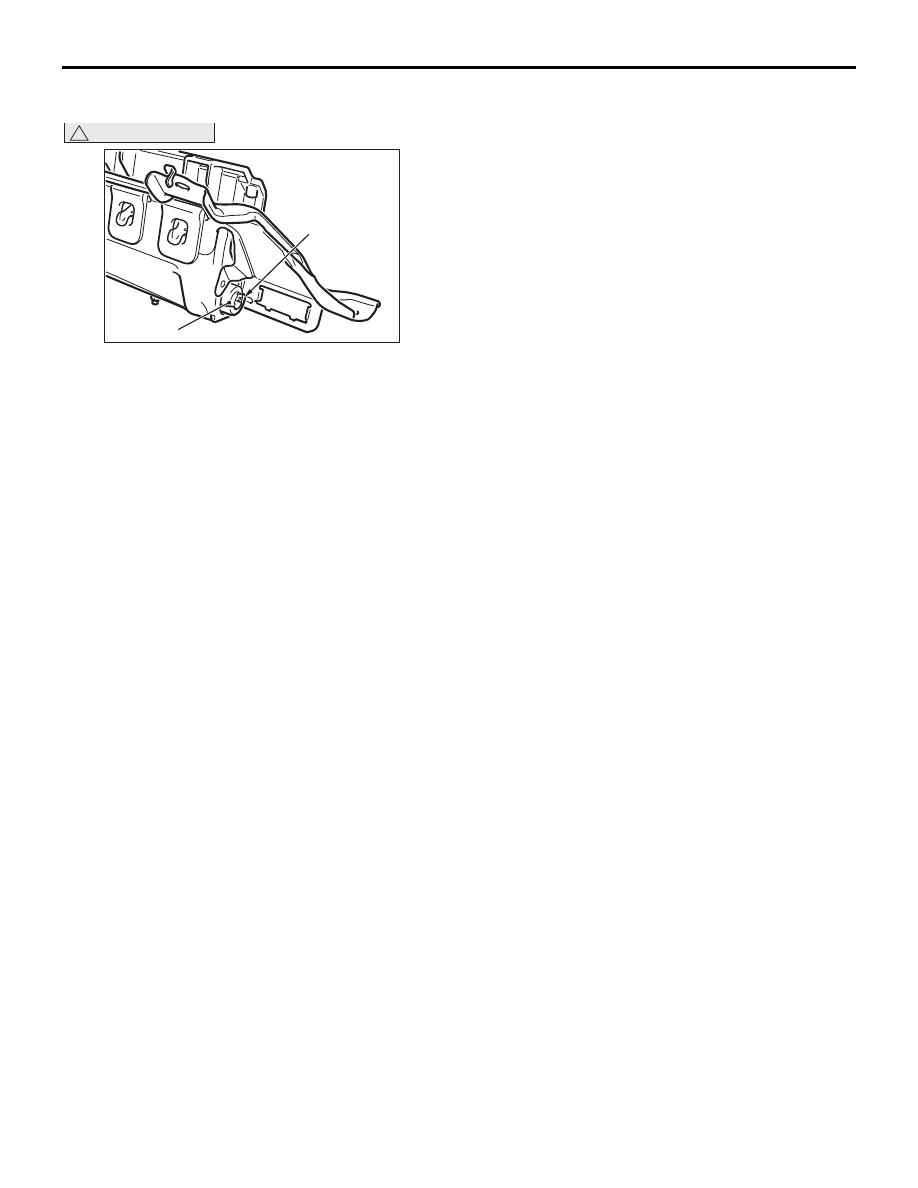

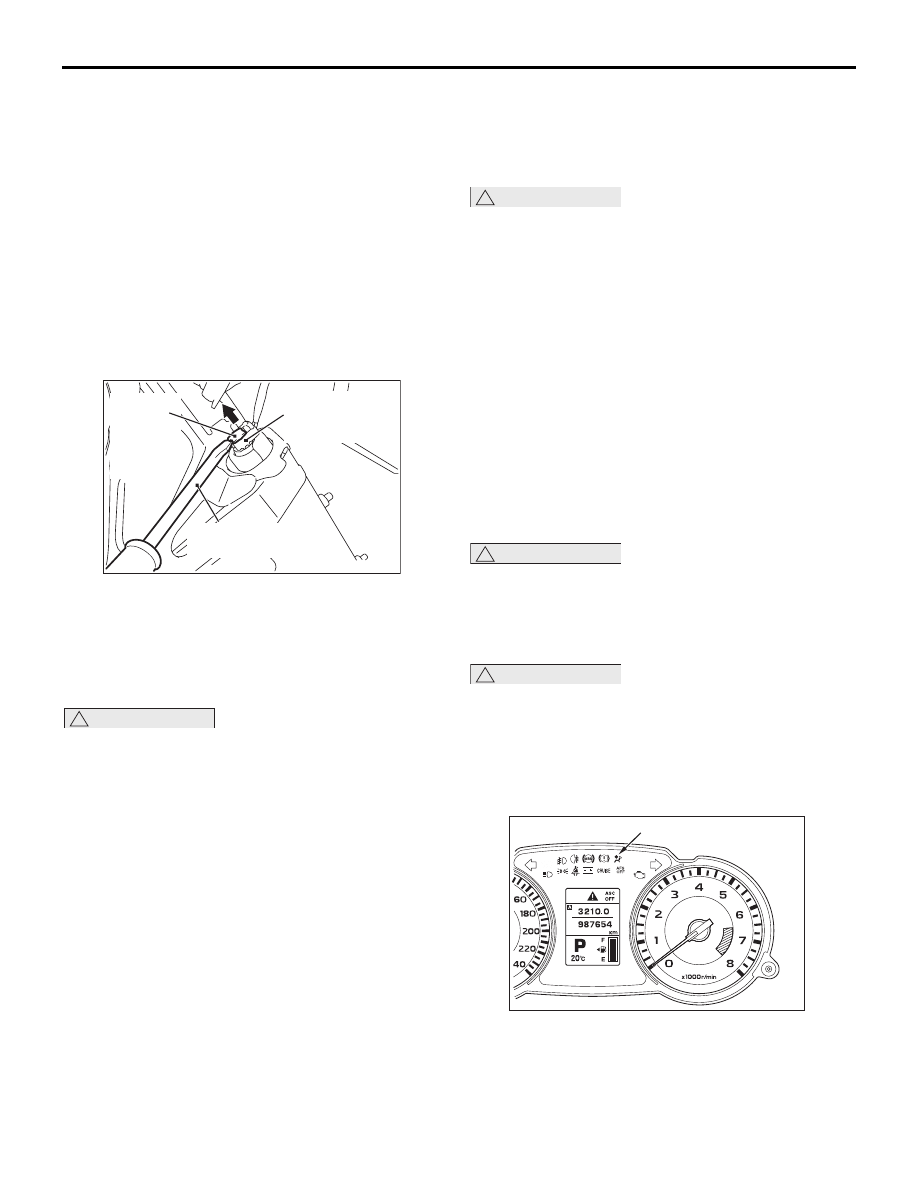

МОДУЛЬ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-189

МОДУЛЬ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ

СНЯТИЕ И УСТАНОВКА

M1524044000030

!

ОСТОРОЖНО

• Отсоедините отрицательную () клемму аккумулятора и подождите 60 секунд или более,

прежде чем начать работу. Оберните изоляционной лентой отсоединенную (

) клемму

(см. пункт 5 «Мер предосторожности»

Стр.52B-7

).

• Не пытайтесь разбирать или ремонтировать модуль подушки безопасности. Если он

неисправен, замените его новым.

• При обращении с модулем подушки безопасности соблюдайте осторожность, не роняйте

модуль и не допускайте его соприкосновения с водой, маслом и другими жидкостями. При
обнаружении зазубрин, трещин или деформаций замените его новым.

• Модуль подушки безопасности следует хранить на плоской поверхности. Запрещается

ставить на него какие-либо предметы.

• Запрещается хранить модули подушки безопасности при температуре выше 93°C.
• После раскрытия коленной подушки безопасности замените модуль коленной подушки

безопасности новым.

• При работе с раскрывшимися подушками безопасности надевайте перчатки и защитные очки.
• При замене модуля подушки безопасности обязательно раскройте подушку безопасности

перед утилизацией (см.

Стр.52B-204

)

Операции, выполняемые перед снятием

• Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

• Отсоедините отрицательную (−) клемму

аккумулятора.

3

2

Рулевая колонка

AB

9,5 ± 3,5 Нм

1

AC613113

Последовательность
демонтажа

Приборная панель, нижняя
(см. ГРУППА 52A, Нижняя
приборная панель

Стр.52A-8

).

<<A>>

1.

Соединение разъема модуля
коленной подушки безопасности

2.

Диагностический разъем

<<B>>

3.

Модуль коленной подушки
безопасности

Последовательность
демонтажа (Продолжение)

МОДУЛЬ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-190

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> РАЗЪЕМ

С помощью отвертки с плоским концом извлеките
кнопку запирания разъема со стороны жгута
проводов и откройте замок.

<<B>> СНЯТИЕ МОДУЛЯ КОЛЕННОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

!

ОСТОРОЖНО

• Запрещается использовать электрический

тестер для диагностики цепи модуля
подушки безопасности. Не пытайтесь
разбирать модуль подушки безопасности.

• Снятый модуль подушки безопасности

следует хранить в чистом, сухом месте.

• При замене модуля подушки безопасности

следует производить замену после
раскрытия подушки безопасности
в соответствии с сервисной процедурой
(см.

Стр.52B-204

).

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< ОСМОТР ПЕРЕД УСТАНОВКОЙ

1. Перед установкой проверьте модуль подушки

безопасности (см.

Стр.52B-196

).

ПРИМЕЧАНИЕ: Даже при установке нового
модуля подушки безопасности необходимо
выполнить проверку перед установкой.

2. Присоедините отрицательную (

−) клемму

аккумулятора.

!

ОСТОРОЖНО

При подсоединении или отсоединении
сканера M.U.T.-III обязательно поверните ключ
зажигания в положение LOCK (ВЫКЛ).
3. Подсоединить M.U.T.-III к разъему диагностики

(16-контактному).

4. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

5. Считайте диагностический код и убедитесь

в том, что все работает нормально, за
исключением разрыва цепи модуля подушки
безопасности.

6. Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

>>B<< УСТАНОВКА МОДУЛЯ КОЛЕННОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

!

ОСТОРОЖНО

При установке соблюдайте осторожность,
чтобы не помять коленную подушку
безопасности.

>>C<< УСТАНОВКА РАЗЪЕМА

!

ОСТОРОЖНО

Тщательно подсоедините разъем
к нагнетателю.

>>D<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

2. Убедитесь в том, что индикатор SRS горит от 6

до 8 секунд, после чего гаснет.

3. Если индикатор не гаснет, выполните поиск

и устранение неисправностей
(см.

Стр.52B-12

).

Порядок установки

>>A<<

Осмотр перед установкой

>>B<<

3.

Модуль коленной подушки
безопасности

2.

Диагностический разъем

>>C<<

1.

Соединение разъема модуля
коленной подушки безопасности

Приборная панель, нижняя
(см. ГРУППА 52A, Нижняя
приборная панель

Стр.52A-8

).

>>D<<

Осмотр после установки

AG

Кнопка

запирания

Ответка с

плоским жалом

Разъем со

стороны

жгута

проводов

приборной

панели

AC609126

AB

Сигнализатор SRS

AC613126

МОДУЛЬ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-191

ОСМОТР

M1524044100037

!

ОСТОРОЖНО

• Запрещается измерять сопротивление

в цепи модуля коленной подушки
безопасности, даже с помощью
рекомендованного тестера. Измерение
сопротивления в цепи с помощью тестера
приводит к случайному раскрытию
подушки безопасности вследствие
воздействия тока, как протекающего, так
и статического, что может привести
к серьезным травмам.

• При замене следует утилизировать старые

детали, предварительно раскрыв подушку
безопасности в соответствии с указанной
процедурой (см.

Стр.52B-204

).

• Участок облицовки, где происходит

раскрытие коленной подушки
безопасности, должен находиться
в нормальном состоянии.

Если при проведении следующих проверок будет
обнаружена какая-либо неисправность, замените
модуль коленной подушки безопасности новым.

1. Трещины, зазубрины или деформация

поверхности нагнетателя

2. Порванная подушка безопасности
3. Поврежденный разъем, деформация клеммы

и перегибы жгута проводов

AB

Нагнетатель

Разъемы

пиропатрона

AC700454

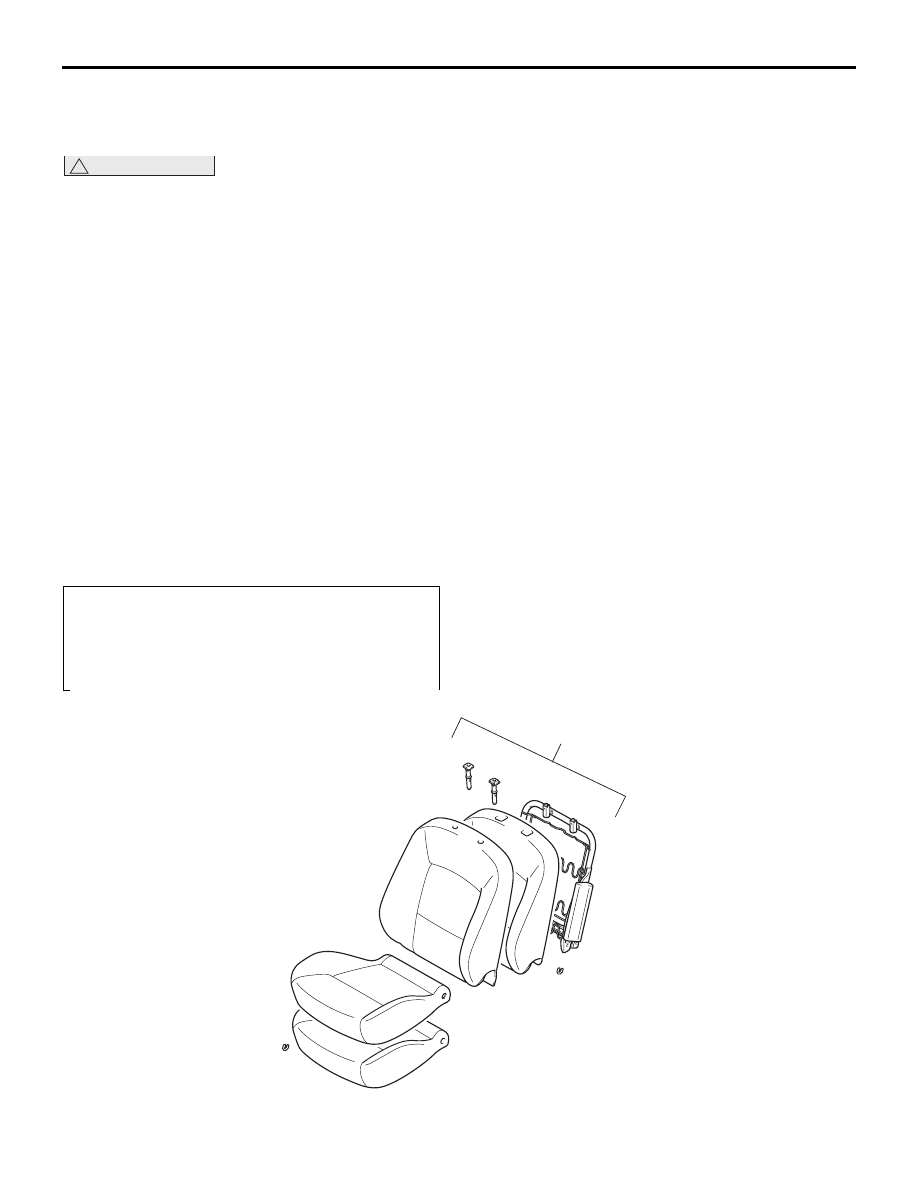

МОДУЛИ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-192

МОДУЛИ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ

СНЯТИЕ И УСТАНОВКА

M1524036500074

!

ОСТОРОЖНО

• Отсоедините отрицательную () клемму аккумулятора и подождите 60 секунд или более,

прежде чем начать работу. Оберните изоляционной лентой отсоединенную (

) клемму

(см. пункт 5 «Мер предосторожности»

Стр.52B-7

).

• Не пытайтесь разбирать или ремонтировать модуль подушки безопасности. Если он

неисправен, замените его новым.

• При обращении с рамой и подушкой спинки переднего сиденья (модуль боковой подушки

безопасности) соблюдайте осторожность, не роняйте детали и не допускайте их
соприкосновения с водой, маслом и другими жидкостями. При обнаружении зазубрин,
трещин или деформаций замените его новым.

• Каркас и подушку спинки переднего сиденья (модуль боковой подушки безопасности)

следует хранить на плоской поверхности. Запрещается ставить на него какие-либо
предметы.

• Запрещается хранить каркас и подушку спинки переднего сиденья (модуль боковой

подушки безопасности) в месте, где температура превышает 93

°C.

• После раскрытия боковой подушки безопасности замените каркас и подушку спинки

переднего сиденья в сборе (модуль боковой подушки безопасности) новым.

• При работе с раскрывшимися подушками безопасности надевайте перчатки и защитные очки.
• При замене модуля подушки безопасности обязательно раскройте подушку безопасности

перед утилизацией (см.

Стр.52B-204

).

Операции, выполняемые перед снятием

• Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

• Отсоедините отрицательную (−) клемму

аккумулятора.

AC613149

1

AB
