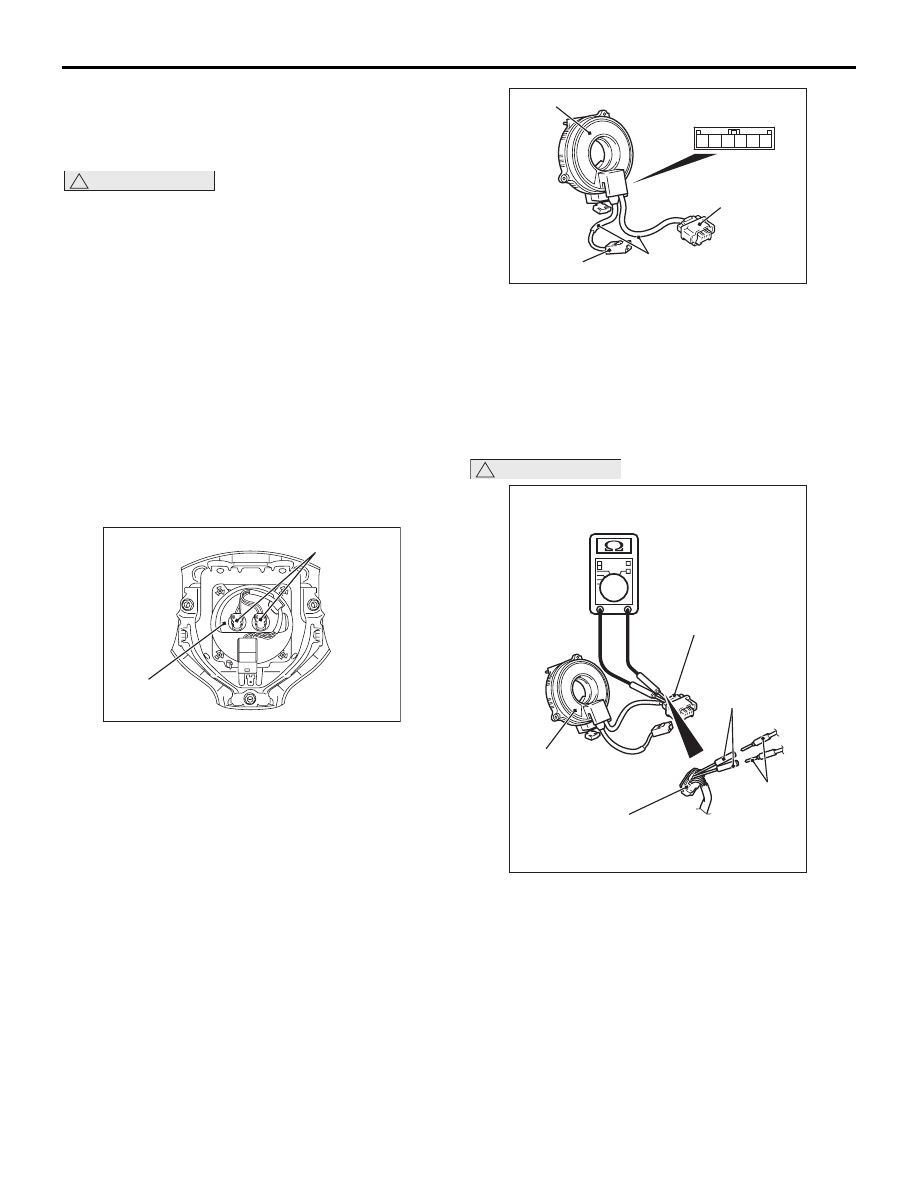

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-185

ОСМОТР

M1524047600019

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

!

ОСТОРОЖНО

• Запрещается измерять сопротивление

в цепи модулей подушек безопасности
(пиропатрон), даже с помощью
рекомендованного тестера. Измерение
сопротивления в цепи с помощью тестера
приводит к случайному раскрытию
подушки безопасности вследствие
воздействия тока, как протекающего, так
и статического, что может привести
к серьезным травмам.

• При замене следует утилизировать старые

детали, предварительно раскрыв подушку
безопасности в соответствии с указанной
процедурой (см.

Стр.52B-204

).

Если при проведении следующих проверок будет
обнаружена какая-либо неисправность, замените
модуль подушки безопасности новым.

1. Зазубрина, трещина или деформация

накладки

2. Проверьте жгут проводов и разъем на предмет

повреждений и клемму на предмет
деформаций.

3. Проверьте корпусы нагнетателей подушек

безопасности на предмет зазубрин, трещин
или деформаций.

4. Проверьте правильность установки модуля

подушки безопасности.

КОНТАКТНАЯ ПРУЖИНА

Если при проведении следующих проверок будет
обнаружена какая-либо неисправность, замените
контактную пружину новой.

1. Проверьте разъемы и защитные патрубки на

предмет повреждений и клемму на предмет
деформаций.

2. Проверьте корпус на предмет повреждений.
3. Проверьте целостность цепи между клеммой

№ 1 разъема контактной пружины и разъемом
звукового сигнала.

!

ОСТОРОЖНО

Никогда не вставляйте щуп прямо в клеммы
с передней стороны разъема.
4. Проверьте целостность цепи между разъемами

модуля подушки безопасности водителя
в соответствии со следующими процедурами.
(1) Вставьте специальный инструмент -

сверхтонкий зонд (MB992006) с задней
стороны разъема модуля подушки
безопасности водителя.

(2) Подсоедините прибор для проверки цепей

к специальному инструменту, как показано
на рисунке, и проверьте целостность цепи
между клеммами № 1

− 2 и № 3 − 4.

Нагнетатель

Разъемы

пиропатрона

AC

AC606977

Кнопка

звукового

сигнала

Разъем модуля

подушки

безопасности

Защитная трубка

Разъем контакт-

ной пружины

Картер

AH

AC306765

6

5

4

3

2

1

Разъем модуля

подушки безопасности

(со стороны водителя)

Сверхтонкий

зонд

(MB992006)

Цифровой

мультиметр

Разъем модуля

подушки безопасности

(со стороны водителя)

Контактная

пружина

AQ

AC306759

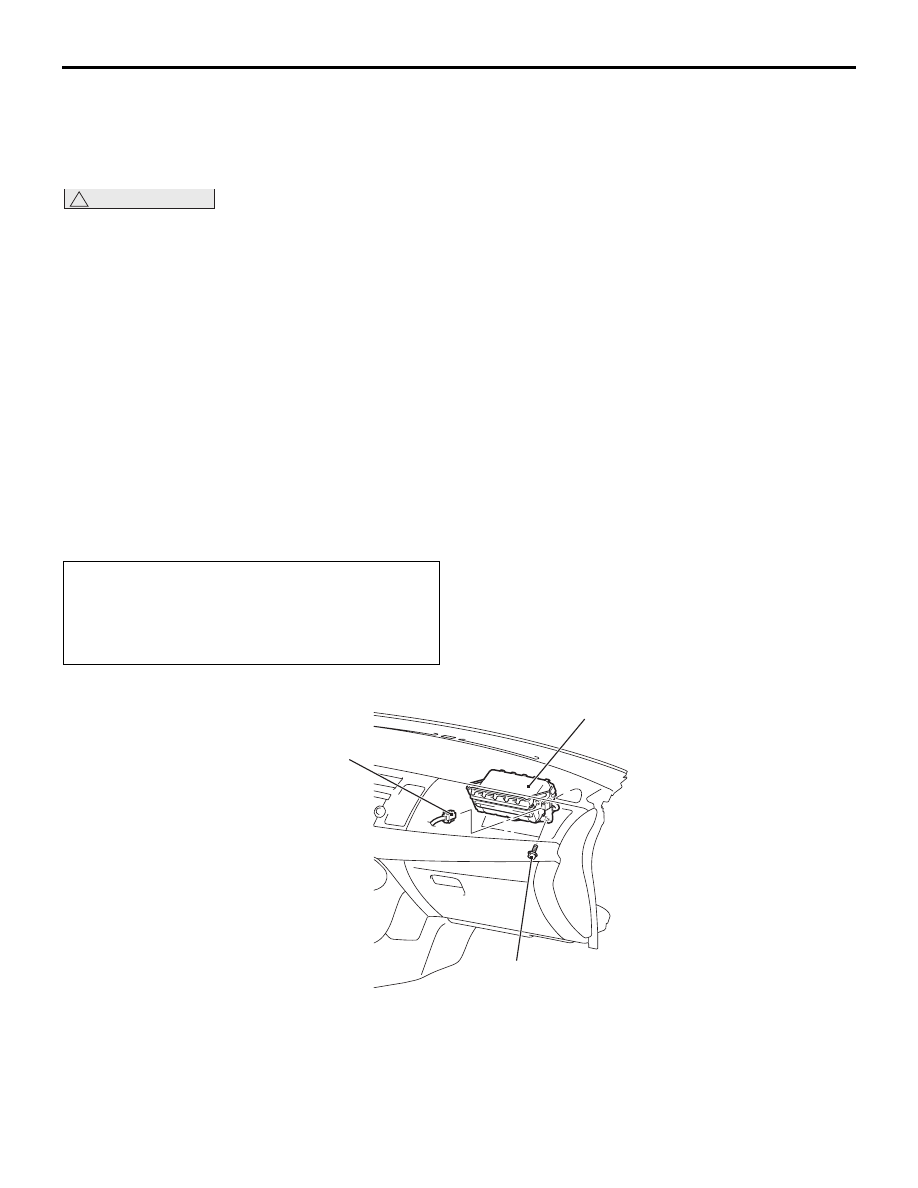

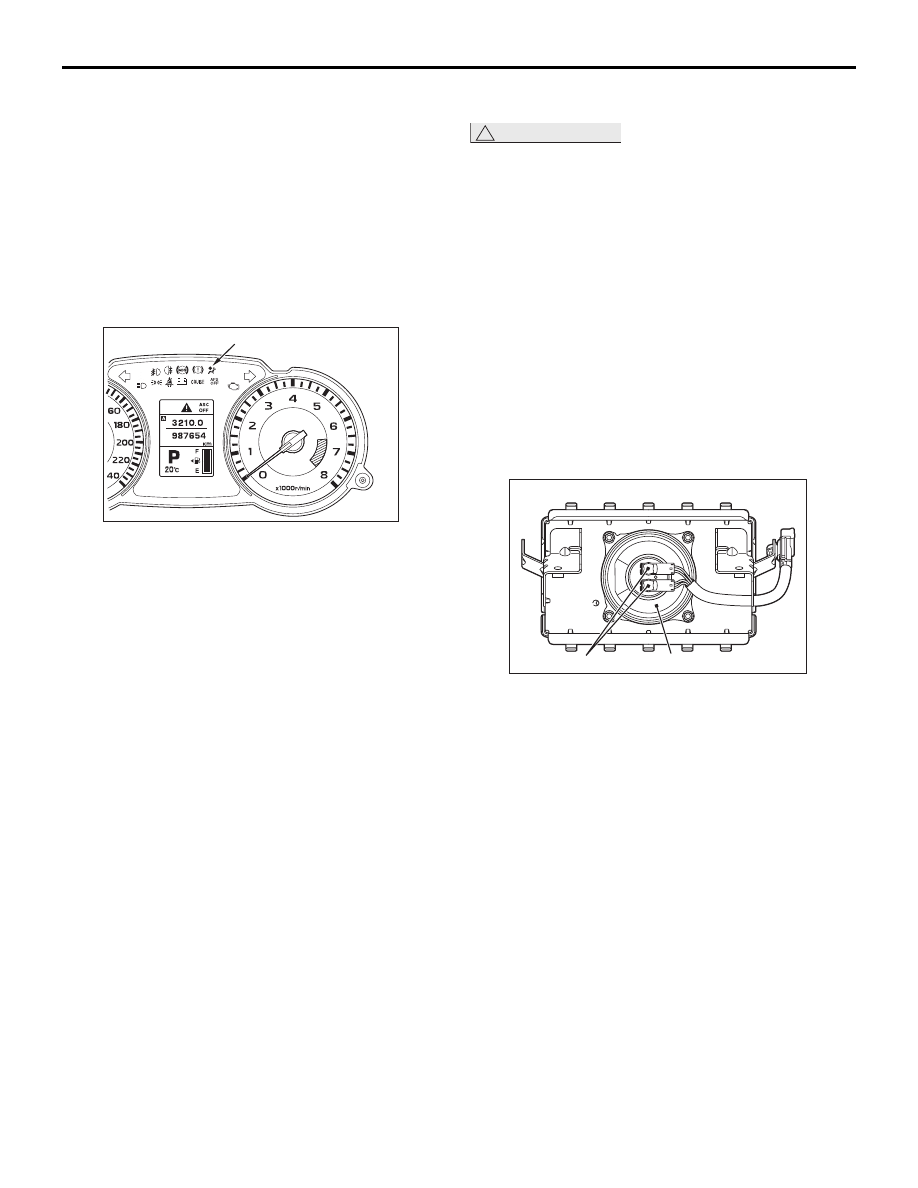

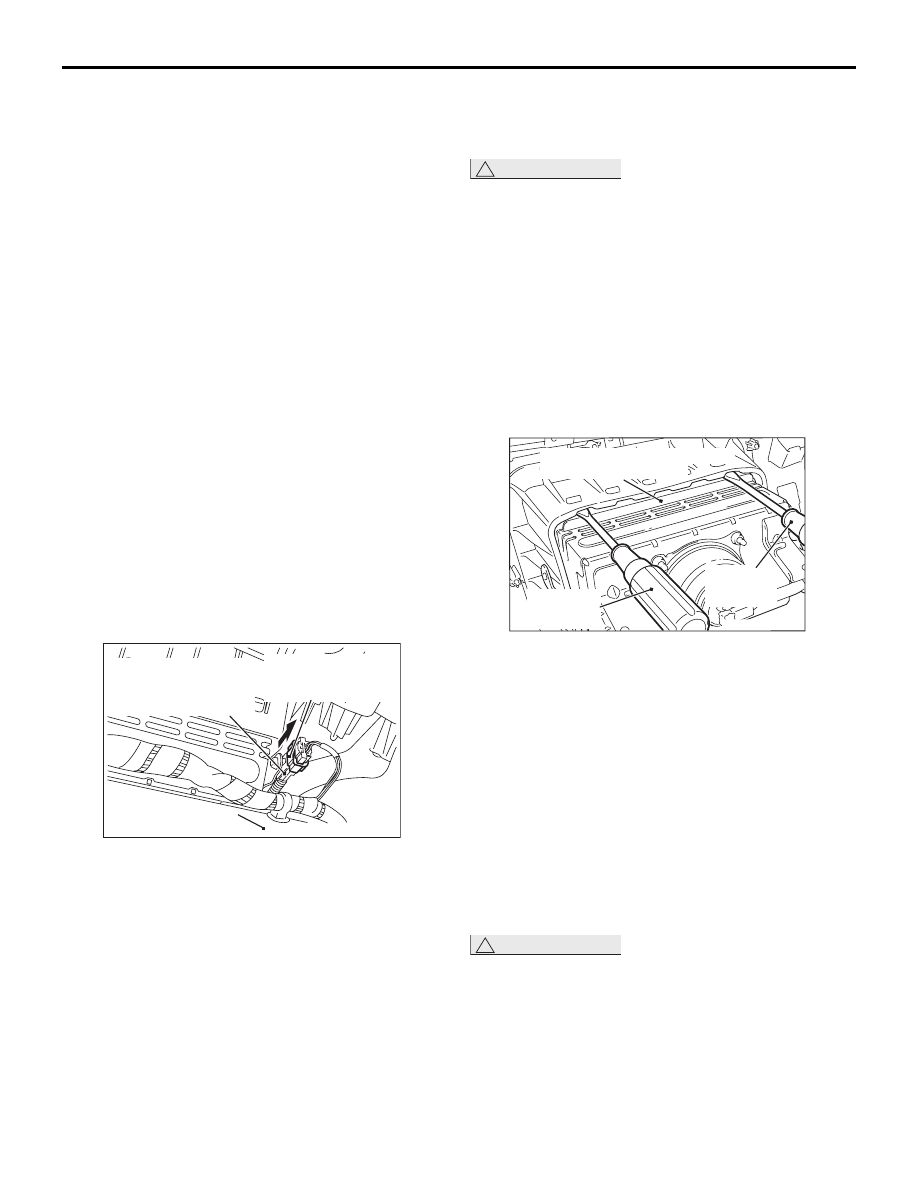

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-186

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО

ПАССАЖИРА

СНЯТИЕ И УСТАНОВКА

M1524047300018

!

ОСТОРОЖНО

• Отсоедините отрицательную (−) клемму аккумулятора и подождите 60 секунд или более,

прежде чем начать работу. Оберните изоляционной лентой отсоединенную (

−) клемму

(см. пункт 5 «Мер предосторожности»

Стр.52B-7

).

• Не пытайтесь разбирать или ремонтировать модуль подушки безопасности. Если он

неисправен, замените его новым.

• Не роняйте модуль подушки безопасности и не допускайте попадания на него воды, смазки

или масла. При обнаружении зазубрин, трещин или деформаций замените его новым.

• Модули подушки безопасности следует хранить на плоской поверхности, при этом

раскрывающаяся сторона должна быть обращена вверх. Запрещается ставить на него
какие-либо предметы.

• Запрещается хранить модуль подушки безопасности при температуре выше 93°C.
• Если подушки безопасности были раскрыты, замените соответствующие модули подушек

безопасности новыми.

• При работе с раскрывшимися подушками безопасности надевайте перчатки и защитные очки.
• При замене модуля подушки безопасности обязательно раскройте подушку безопасности

перед утилизацией (см.

Стр.52B-204

).

Операции, выполняемые перед снятием

• Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

• Отсоедините отрицательную (−) клемму

аккумулятора.

1

AB

2

5,0 ± 1,0 Нм

AC613105

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-187

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ РАЗЪЕМА МОДУЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1. Снимите крышку перчаточного ящика

(см. ГРУППА 52A, Перчаточный ящик

Стр.52A-6

).

2. Сдвиньте внешний корпус разъёма со стороны

жгута в направлении, показанном стрелкой,
и отсоедините разъём.

<<B>> СНЯТИЕ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА

!

ОСТОРОЖНО

• Запрещается использовать электрический

тестер для диагностики цепи модуля
подушки безопасности. Не пытайтесь
разбирать модуль подушки безопасности.

• Снятый модуль подушки безопасности

пассажира следует хранить в чистом,
сухом месте, при этом раскрывающаяся
сторона должна быть обращена вверх.

• При замене модуля подушки безопасности

следует производить замену после
раскрытия подушки безопасности
в соответствии с сервисной процедурой
(см.

Стр.52B-204

).

Вставьте плоскую отвертку или аналогичный
инструмент в точку, показанную на рисунке. Сняв
таблички, снимите модуль подушки безопасности
переднего пассажира.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< ОСМОТР ПЕРЕД УСТАНОВКОЙ

1. Перед установкой проверьте модуль подушки

безопасности (см.

Стр.52B-188

).

ПРИМЕЧАНИЕ: Даже при установке нового
модуля подушки безопасности необходимо
выполнить проверку перед установкой.

2. Присоедините отрицательную (

−) клемму

аккумулятора.

!

ОСТОРОЖНО

При подсоединении или отсоединении
сканера M.U.T.-III обязательно поверните ключ
зажигания в положение LOCK (ВЫКЛ).
3. Подсоединить M.U.T.-III к разъему диагностики

(16-контактному).

4. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

Последовательность
демонтажа

<<A>>

1.

Соединение разъема модуля
подушки безопасности переднего
пассажира

•

Воздуховод обогрева бокового
стекла (см. ГРУППА 52A

−

Приборная панель в сборе

Стр.52A-2

).

<<B>>

2.

Модуль подушки безопасности
переднего пассажира
Порядок установки

>>A<<

•

Осмотр перед установкой

2.

Модуль подушки безопасности
переднего пассажира

•

Воздуховод обогрева бокового
стекла (см. ГРУППА 52A

−

Приборная панель в сборе

Стр.52A-2

).

1.

Соединение разъема модуля
подушки безопасности переднего
пассажира

>>B<<

•

Осмотр после установки

Разъем модуля

подушки безопасности

переднего пассажира

(4-контактный, желтый)

Поперечина панели

AE

Внешний кожух

разъема со стороны

жгута проводов

AC609051

Модуль подушки безопасности

пассажира (переднего)

Ответка

с плоским

жалом

Ответка

с плоским

жалом

AC

AC609682

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-188

5. Считайте диагностический код и убедитесь

в том, что все работает нормально, за
исключением разрыва цепи модуля подушки
безопасности.

6. Переведите выключатель зажигания

в положение «LOCK» (ВЫКЛ)

>>B<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Присоедините кабель отрицательной (

−)

клеммы аккумулятора.

2. Поверните ключ зажигания в положение «ON»

(ВКЛ.).

3. Убедитесь в том, что индикатор SRS горит от 6

до 8 секунд, после чего гаснет.

4. Если индикатор не гаснет, выполните поиск

и устранение неисправностей
(см.

Стр.52B-12

).

ОСМОТР

M1524047400015

!

ОСТОРОЖНО

• Запрещается измерять сопротивление

в цепи модулей подушек безопасности
(пиропатрон), даже с помощью
рекомендованного тестера. Измерение
сопротивления в цепи с помощью тестера
приводит к случайному раскрытию
подушки безопасности вследствие
воздействия тока, как протекающего, так
и статического, что может привести
к серьезным травмам.

• При замене следует утилизировать старые

детали, предварительно раскрыв подушку
безопасности в соответствии с указанной
процедурой (см.

Стр.52B-204

).

Если при проведении следующих проверок будет
обнаружена какая-либо неисправность, замените
модуль подушки безопасности новым.

1. Проверьте жгут проводов и разъем на предмет

повреждений и клемму на предмет
деформаций.

2. Проверьте корпусы нагнетателей подушек

безопасности на предмет зазубрин, трещин
или деформаций.

3. Проверьте правильность установки модуля

подушки безопасности.

AB

Сигнализатор SRS

AC613126

AD

Нагнетатель

Разъемы пиропатрона
