ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-121

(3) Для высвобождения кнопки фиксатора

разъёма жгута проводов используйте плоскую
отвёртку. Высвободив фиксатор, отсоедините
разъём D-35 жгута проводов.

(4) Проведите указанные ниже измерения на

разъеме C-121 со стороны жгута проводов.

• Цепь непрерывна между клеммой № 43/44

и «массой»

НОРМА: Разрыв

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Устраните неисправность жгута
проводов между клеммами № 43/44
разъёма C-121 SRS-ECU и клеммами
№ 2/1 разъёма D-35 преднатяжителя.

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Регистрируется ли диагностический код № B1С38?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

Код № B1C39 Преднатяжитель правого ремня безопасности (пиропатрон) (замыкание на цепь
питания пиропатрона)

Ответка

с плоским

жалом

Кнопка

запирания

Разъем со стороны

жгута проводов

Разъем

преднатяжителя

AE

AC608959

AB

ПЕРЕКЛЮЧАТЕЛЬ

ФИКСАТОРА

РАЗЪЕМА

РАЗЪЕМ СОЕДИНЕН: ВКЛ

РАЗЪЕМ ОТСОЕДИНЕН: ВЫКЛ

:

ПРИМЕЧАНИЕ

ПЕРЕКЛЮЧАТЕЛЬ

ФИКСАТОРА

РАЗЪЕМА

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ПРЕДНАТЯЖИТЕЛЬ

РЕМНЯ БЕЗОПАСНОСТИ

(ПРАВЫЙ)

SRS-ECU

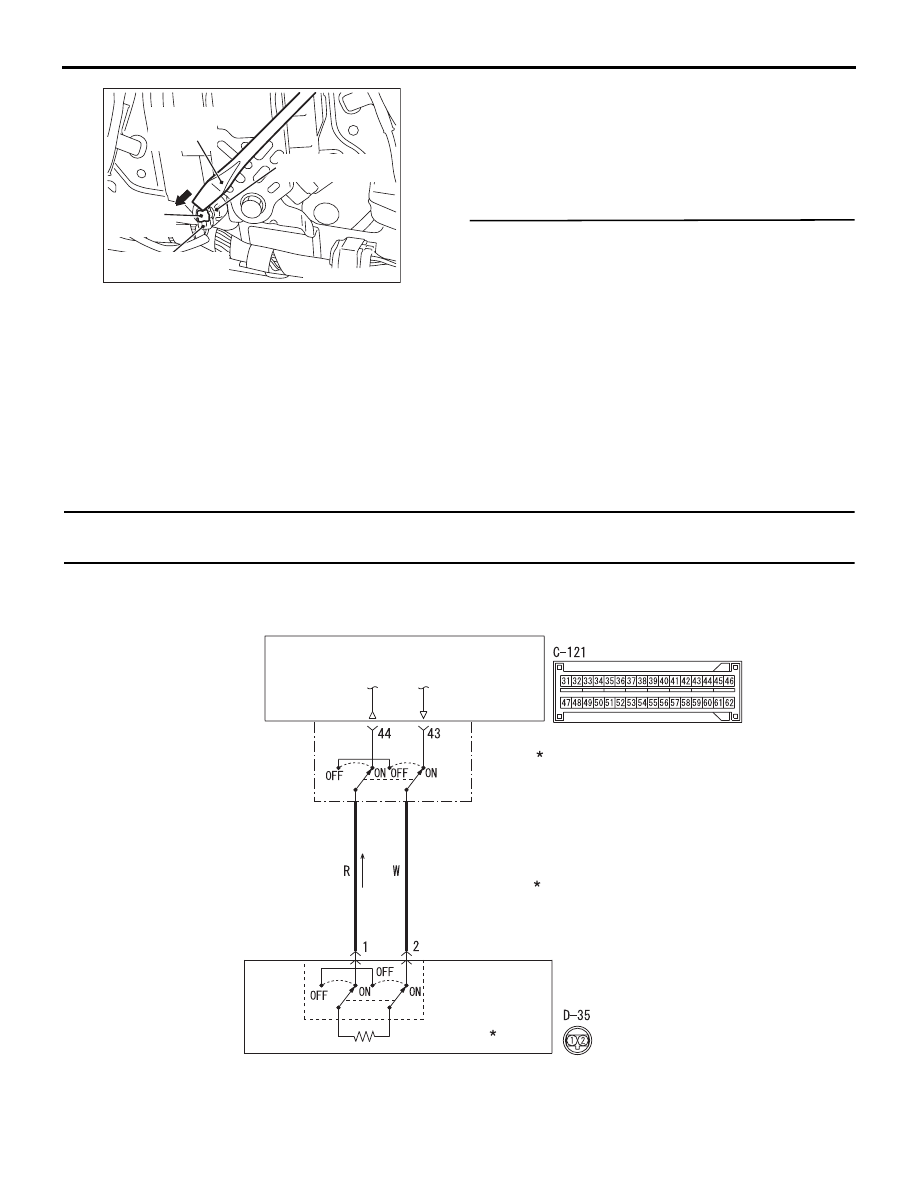

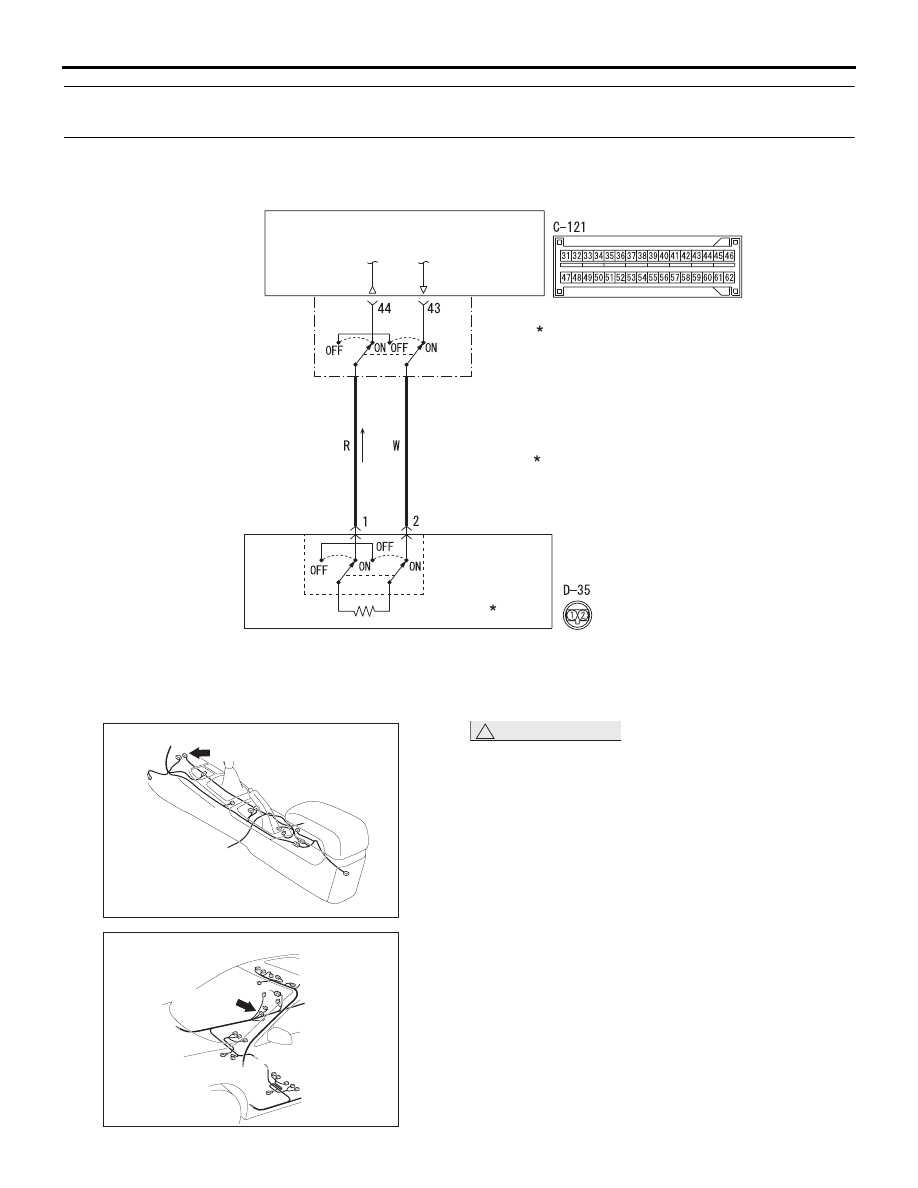

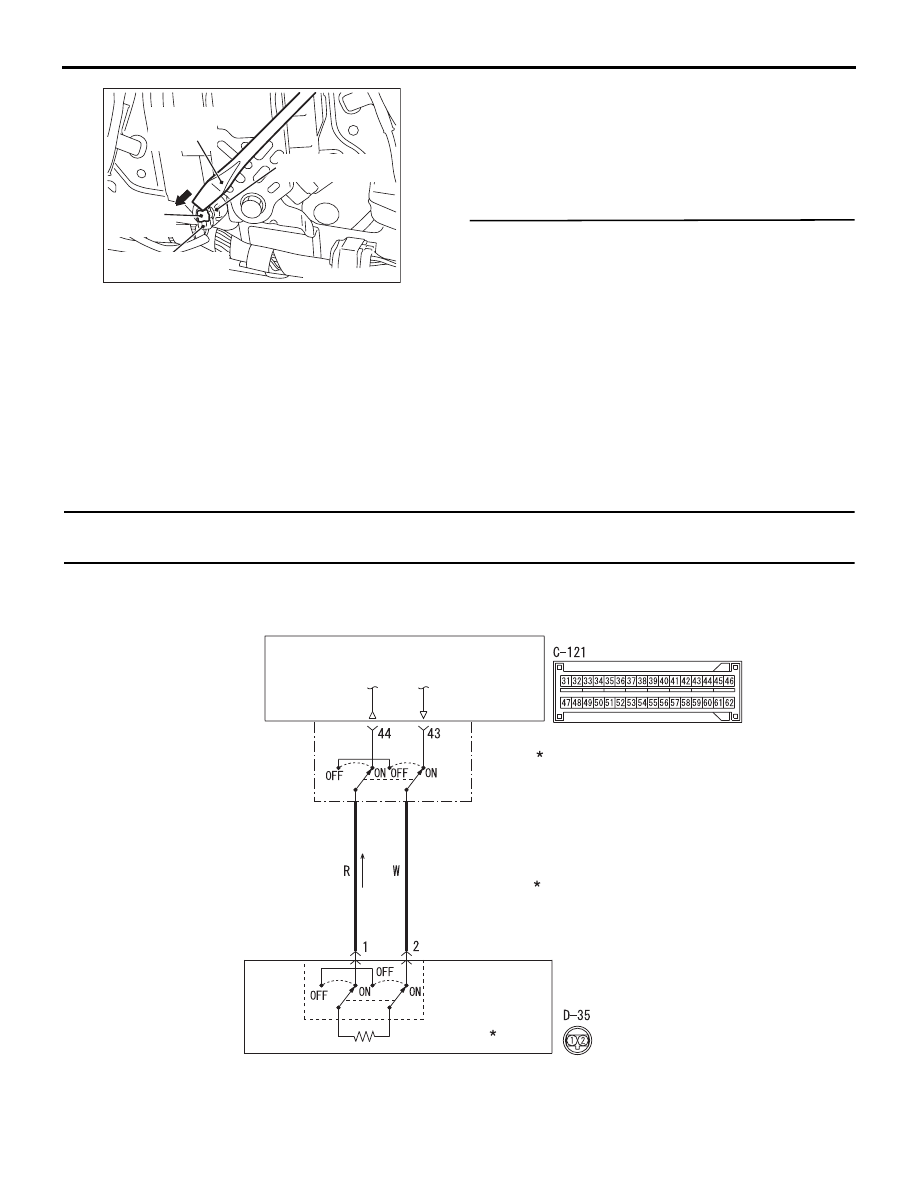

Цепь преднатяжителя правого ремня безопасности (пиропатрон)

AC700178

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-122

!

ОСТОРОЖНО

При регистрации диагностического кода
№ B1С39 в SRS-ECU обязательно выполните
диагностику шины CAN.

РАБОТА

Электрический ток подается с SRS-ECU на
преднатяжитель (пиропатрон) только в случае
одновременного обнаружения превышающего
установленное значение силы удара (включения)
датчиком лобового столкновения, аналоговым
датчиком ускорения и предохранительным
датчиком ускорения в SRS-ECU.

АНАЛИЗ НЕИСПРАВНОСТИ

Данный диагностический код регистрируется при
коротком замыкании на источник питания
SRS-ECU правого ремня безопасности
с преднатяжителем (пиропатрона).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Ненадежный контакт в разъёме

• Замыкание на источник питания правого

ремня безопасности с преднатяжителем
(пиропатрон)

• Неисправность SRS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму

аккумулятора.

(2) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(3) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № B1С39?

ДА :

Переход к Шагу 3.

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ШАГ 3. Диагностическая проверка с помощью
подключения балластного резистора.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

(2) Для высвобождения кнопки фиксатора

разъёма жгута проводов используйте плоскую
отвёртку. Высвободив фиксатор, отсоедините
разъём D-35 жгута проводов.

C-121 (Y)

Разъем: C-121

AC

AC700272

D-35 (B)

Разъем: D-35

AV

AC612722

Ответка

с плоским

жалом

Кнопка

запирания

Разъем со стороны

жгута проводов

Разъем

преднатяжителя

AE

AC608959

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-123

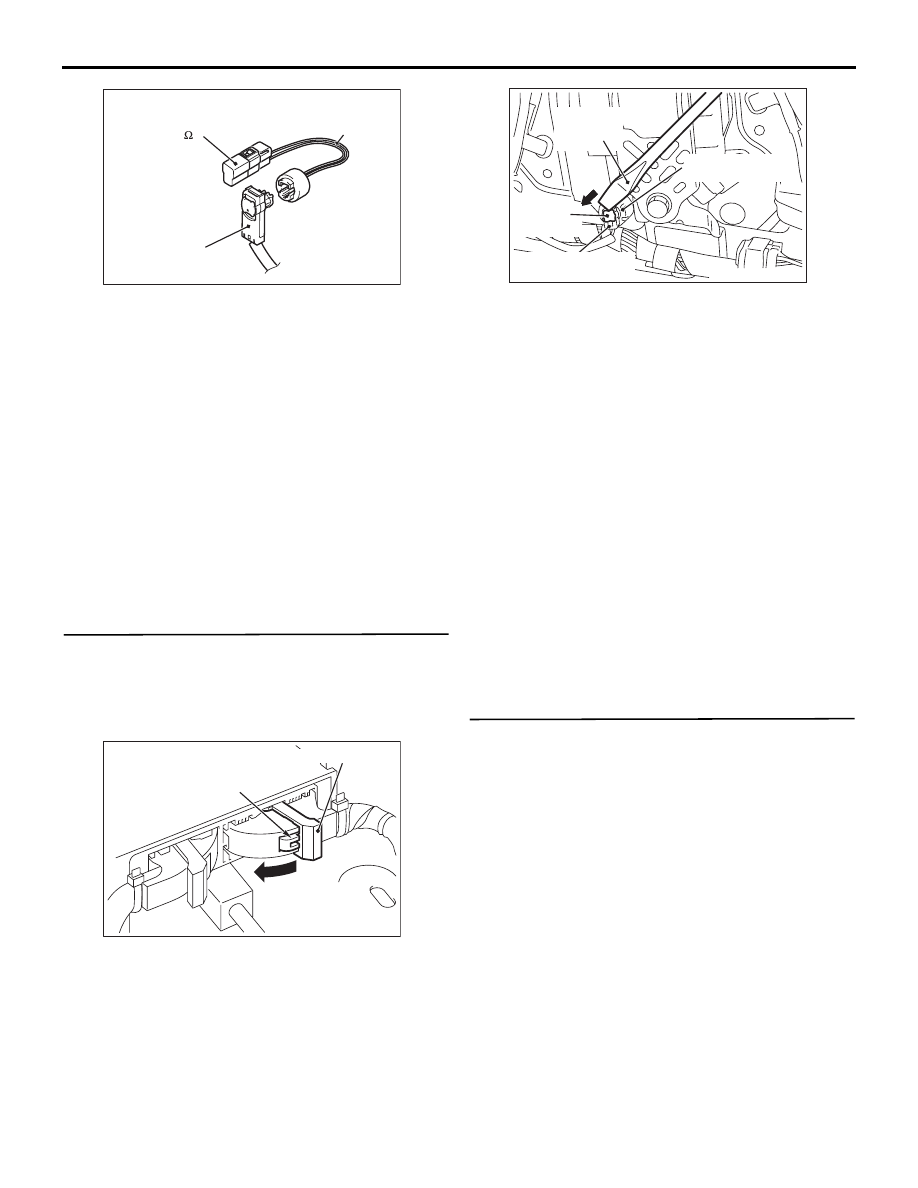

(3) Подсоедините специальный инструмент

«балластный резистор» (MB991865)
к специальному инструменту «жгут проводов
резистора» (MB991884).

(4) Подсоедините жгут проводов резистора

к разъёму D-35 жгута проводов.

(5) Присоединить отрицательную клемму

аккумулятора.

(6) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(7) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № B1С39?

ДА :

Переход к Шагу 4.

НЕТ :

Замените ремень безопасности
с преднатяжителем (см.

Стр.52B-199

).

ШАГ 4. Измерение напряжения на разъеме
C-121 SRS-ECU.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

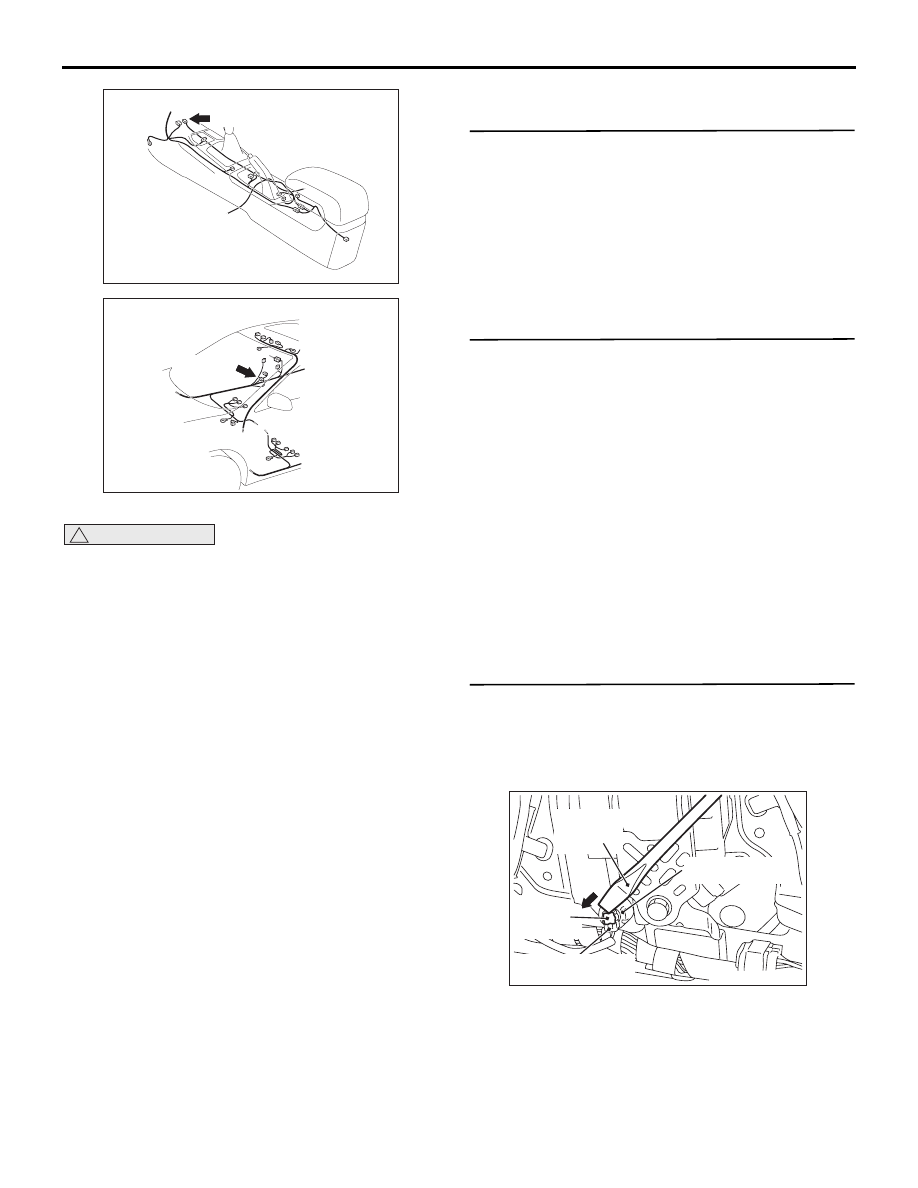

(2) Нажав в точке «А» (см. рис.) со стороны

разъёма жгута проводов, поверните ручку
замка в направлении стрелки для её снятия
и отсоедините разъём C-121 SRS-ECU.

(3) Для высвобождения кнопки фиксатора

разъёма жгута проводов используйте плоскую
отвёртку. Высвободив фиксатор, отсоедините
разъём D-35 жгута проводов.

(4) Присоединить отрицательную клемму

аккумулятора.

(5) Переключатель зажигания: ON
(6) Проведите указанные ниже измерения на

разъеме C-121 со стороны жгута проводов.

• Напряжение между клеммами № 43/44

и «массой»

НОРМА: 0 В

(7) Отсоедините отрицательную клемму

аккумулятора.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Устраните неисправность жгута
проводов между клеммами № 43/44
разъёма C-121 SRS-ECU и клеммами
№ 2/1 разъёма D-35 преднатяжителя.

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Регистрируется ли диагностический код № B1С39?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

MB991865

(Балластный

резистор: 3    )

MB991884

(Жгут проводов

резистора)

D-35

Разъем

со стороны

жгута проводов

BT

AC301553

Рычаг блокировки

AB

A

AC507645

Ответка

с плоским

жалом

Кнопка

запирания

Разъем со стороны

жгута проводов

Разъем

преднатяжителя

AE

AC608959

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-124

Код № B1C3A Преднатяжитель правого ремня безопасности (пиропатрон) (разрыв цепи
пиропатрона)

!

ОСТОРОЖНО

При регистрации диагностического кода
№ B1С3А в SRS-ECU обязательно выполните
диагностику шины CAN.

РАБОТА

Электрический ток подается с SRS-ECU на
преднатяжитель (пиропатрон) только в случае
одновременного обнаружения превышающего
установленное значение силы удара (включения)
датчиком лобового столкновения, аналоговым
датчиком ускорения и предохранительным
датчиком ускорения в SRS-ECU.

АНАЛИЗ НЕИСПРАВНОСТИ

Данный диагностический код регистрируется при
разрыве цепи SRS-ECU правого ремня
безопасности с преднатяжителем (пиропатрона).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Ненадежный контакт в разъёме

AB

ПЕРЕКЛЮЧАТЕЛЬ

ФИКСАТОРА

РАЗЪЕМА

РАЗЪЕМ СОЕДИНЕН: ВКЛ

РАЗЪЕМ ОТСОЕДИНЕН: ВЫКЛ

:

ПРИМЕЧАНИЕ

ПЕРЕКЛЮЧАТЕЛЬ

ФИКСАТОРА

РАЗЪЕМА

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ПРЕДНАТЯЖИТЕЛЬ

РЕМНЯ БЕЗОПАСНОСТИ

(ПРАВЫЙ)

SRS-ECU

Цепь преднатяжителя правого ремня безопасности (пиропатрон)

AC700178

C-121 (Y)

Разъем: C-121

AC

AC700272

D-35 (B)

Разъем: D-35

AV

AC612722
