НАРУЖНОЕ ЗЕРКАЛО

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-65

ШАГ 6. Измерить напряжение на разъеме E-03
правого наружного зеркала.
(1) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(2) Установите переключатель обогревателя

заднего стекла в положение ON (ВКЛ.).

(3) Отсоедините разъем и выполните измерение

на стороне жгута.

(4) Измерьте напряжение на участке между

клеммой № 1 разъема E-03 правого наружного
зеркала и «массой».

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00 - Как использовать
пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Переход к Шагу 7.

ШАГ 7. Проверить жгут проводов на участке
между клеммой № 1 разъема E-03 правого
наружного зеркала и клеммой № 3 разъема
C-306 реле обогревателя заднего стекла.
ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточный разъем C-112.

• Проверьте целостность цепи питания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Выполните повторную проверку
системы.
Убедитесь в том, что элемент подогревателя
правого наружного зеркала функционирует
нормально.

Q: Результаты проверки в норме?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Замените правое наружное зеркало

в сборе.

ШАГ 9. Проверить элементы подогревателя
левого наружного зеркала
Проверьте элементы подогревателя левого
наружного зеркала. (См. Проверка элементов
подогревателя

Стр.51-69

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Замените стекло левого наружного

зеркала.

ШАГ 10. Проверить разъем E-01 левого
наружного зеркала

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 11. Измерить сопротивление на разъеме
E-01 левого наружного зеркала
(1) Отсоедините разъем и выполните измерение

на стороне жгута.

(2) Измерьте сопротивление на участке между

клеммой № 5 разъема E-01 левого наружного
зеркала и «массой».

НОРМА: Сопротивление (2

Ω или

менее)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Переход к Шагу 12.

ШАГ 12. Проверить жгут проводов на участке
между клеммой № 5 разъема E-01 левого
наружного зеркала и «массой».
ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточный разъем C-125.

• Проверьте целостность проводов замыкания

на «массу».

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00 - Как использовать
пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут электропроводки.

НАРУЖНОЕ ЗЕРКАЛО

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-66

ШАГ 13. Измерить напряжение на разъеме
E-01 левого наружного зеркала.
(1) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(2) Установите переключатель обогревателя

заднего стекла в положение ON (ВКЛ.).

(3) Отсоедините разъем и выполните измерение

на стороне жгута.

(4) Напряжение на участке между клеммой № 1

разъема E-01 левого наружного зеркала
и «массой».

НОРМА: Напряжение аккумуляторной
батареи

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00 - Как использовать
пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Переход к Шагу 14.

ШАГ 14. Проверить жгут проводов на участке
между клеммой № 1 разъема E-01 левого
наружного зеркала и клеммой № 3 разъема
C-306 реле обогревателя заднего стекла.
ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
промежуточный разъем C-126.

• Проверьте целостность цепи питания.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 15.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 15. Выполните повторную проверку
системы.
Убедитесь в том, что нагревательный элемент
работает нормально.

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00 - Как использовать
пункты меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Замените левое наружное зеркало

в сборе.

НАРУЖНОЕ ЗЕРКАЛО

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-67

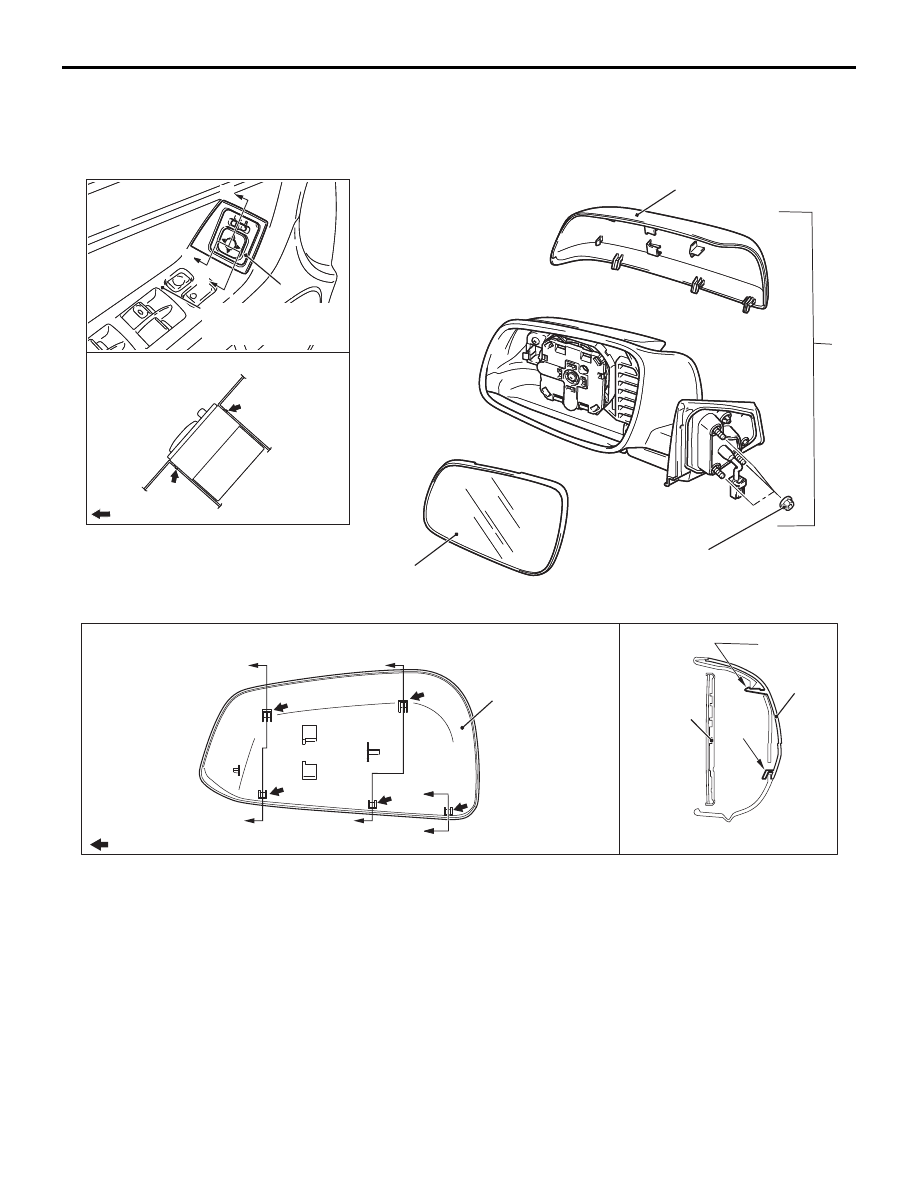

НАРУЖНОЕ ЗЕРКАЛО

СНЯТИЕ И УСТАНОВКА

M1511006400870

5,0 ± 2,0 Нм

2

1

4

A

A

: Положение захватов

Панель

переключателей

стеклоподъемников

Разрез А – А

A

AD

3

AC607955

A

A

Захват

2

A

A

A

: Положение захватов

Положения захватов внешнего корпуса наружного зеркала

Разрез А – А

A

Захват

3

AB

3

AC607956

Последовательность
демонтажа наружного зеркала
в сборе

•

Внутренняя треугольная крышка
передней двери (См. ГРУППА
52A, Облицовка двери

Стр.52A-15

)

•

Соединение разъема наружного
зеркала

1.

Наружное зеркало в сборе

Последовательность
демонтажа внешней крышки
наружного зеркала

2.

Зеркало

<<

A

>>

>>

A

<<

3.

Внешняя крышка наружного
зеркала
Последовательность
демонтажа переключателя
зеркала с дистанционным
управлением

•

Облицовка передней двери
(см. ГРУППА 52A, Облицовка
двери

Стр.52A-15

)

4.

Переключатель зеркала
с дистанционным управлением

НАРУЖНОЕ ЗЕРКАЛО

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-68

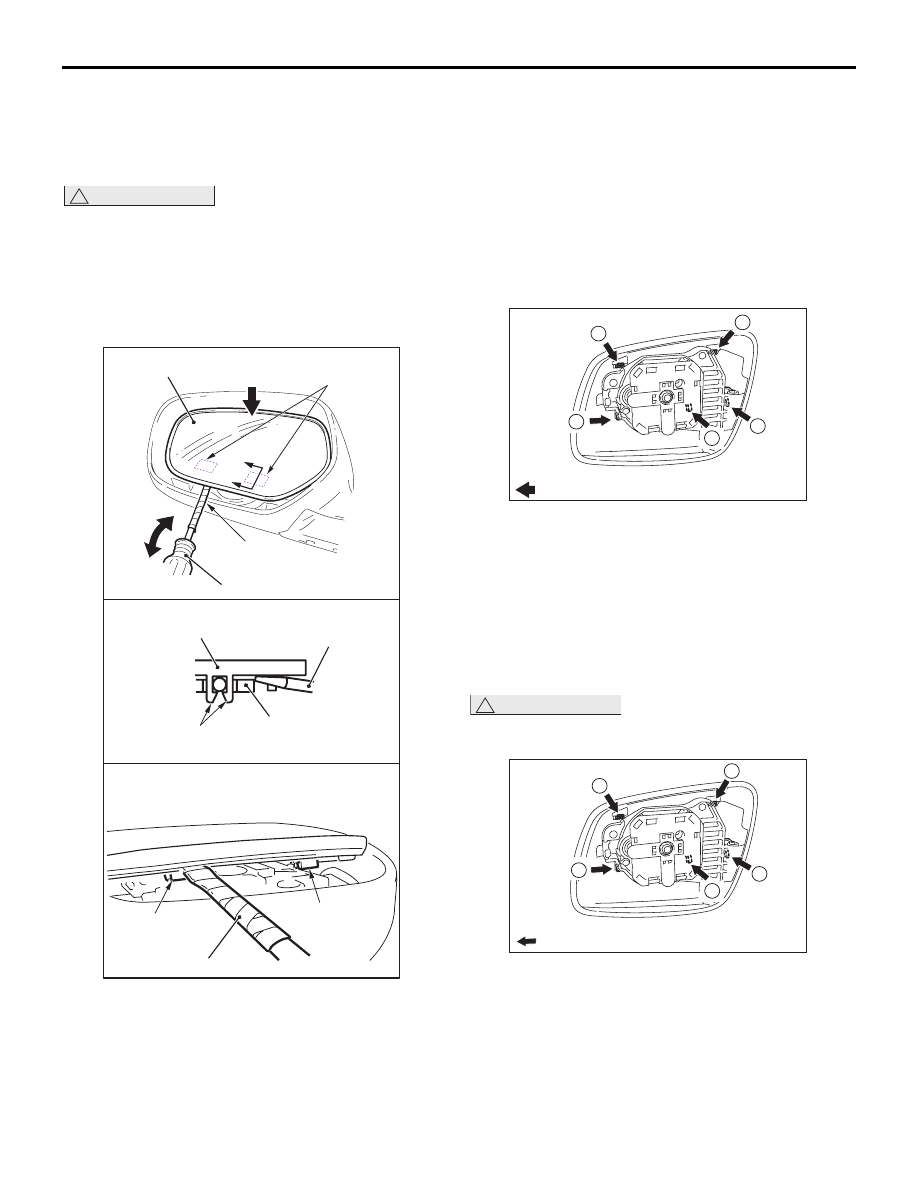

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ВНЕШНЕЙ КРЫШКИ
НАРУЖНОГО ЗЕРКАЛА

!

ОСТОРОЖНО

Рычажок зеркала может сломаться при работе
в условиях низкой температуры. Перед
началом работы всегда следует нагреть
рычажок зеркала и прилегающие участки до
температуры 20

°C с помощью фена. Если

слишком быстро нагреть зеркало из
холодного состояния, оно может разбиться.

Защитная

лента

Ответка с плоским жалом

Ответка с плоским жалом

Ответка с плоским жалом

Зеркало

Зеркало

Поворотная

пластина

Захват

Захват

Захваты

Положение захватов

Разрез А – А

AC

A

A

7

C60512

A

1. Руками наклоните зеркало вперед. Затем

вставьте отвертку с плоским концом,
обмотанную изолентой, между поворотной
пластиной и зеркалом, через прорезь позади
зеркала. Затем подденьте рычажок зеркала
и освободите нижнюю часть зеркала, как
показано на рисунке.

2. Отсоедините верхнюю часть зеркала от

рычажка, как показано на рисунке,
одновременно вытаскивая зеркало.

3. Отсоедините разъемы зеркала с подогревом.

1

2

: Положение захватов

2

1

2

AB

AC608686

4. Снимите внешнюю крышку наружного зеркала,

разжимая захваты в порядке нумерации на
рисунке, со стороны зеркала.

ТОЧКА ОБСЛУЖИВАНИЯ ДЛЯ
УСТАНОВКИ
>>A<< УСТАНОВКА ВНЕШНЕЙ
КРЫШКИ НАРУЖНОГО ЗЕРКАЛА

!

ОСТОРОЖНО

Надежно зафиксируйте захваты
в соответствующем положении

: Положение захватов

1

1

2

1

2

AC

AC608686

Установите внешнюю крышку наружного зеркала,
фиксируя захваты в порядке нумерации,
показанном на рисунке.
