ПРОТИВОТУМАННЫЕ ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-177

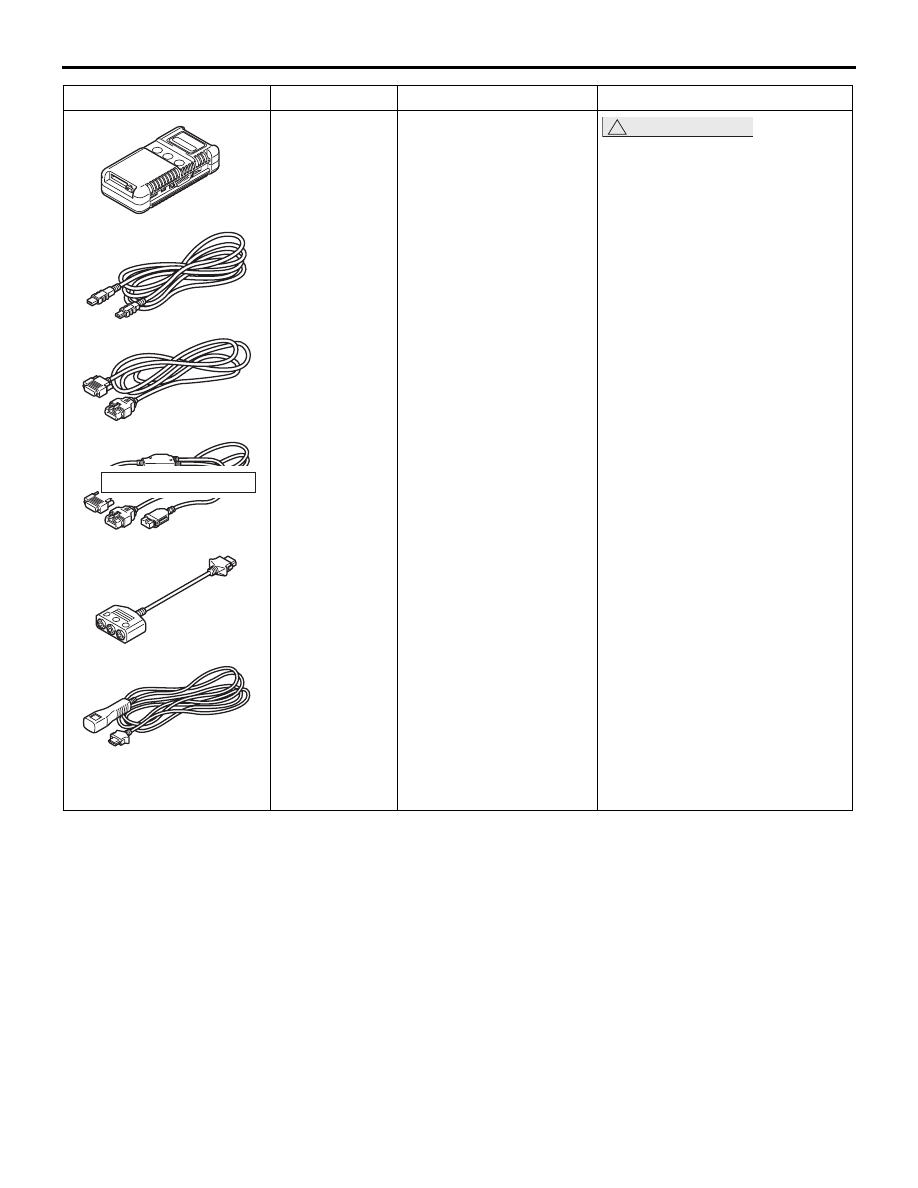

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB M.U.T.-III
c. Основной жгут

проводов M.U.T.-III А
(для автомобилей
с коммуникационной
шиной CAN)

d. Основной жгут

проводов M.U.T.-III В
(для автомобилей без
коммуникационной
шины CAN)

e. Адаптер для

проведения
измерений M.U.T.-III

f. Жгут проводов для

запуска M.U.T.-III

!

ОСТОРОЖНО

В автомобилях с линией
связи CAN для отправки
условной скорости
автомобиля используйте
основной жгут проводов (А)
M.U.T.-III Если подсоединить
основной жгут проводов (B)
системы M.U.T.-III, связь CAN
будет работать неправильно.
Диагностический код,
сервисные данные
и тестирование привода

Инструмент

№

Наименование

Применение

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

ПРОТИВОТУМАННЫЕ ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-178

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1540401700131

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

.

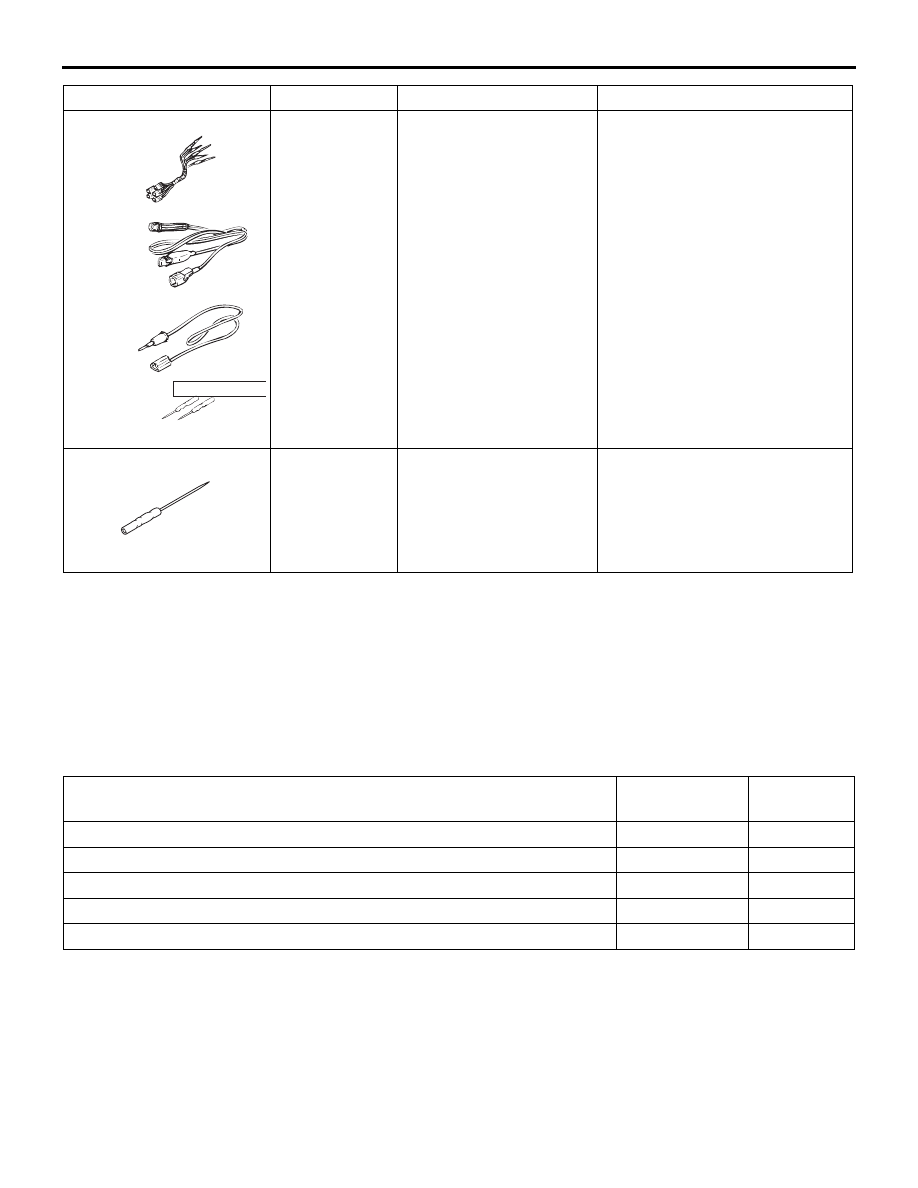

ТАБЛИЦА ПРОЯВЛЕНИЙ
НЕИСПРАВНОСТЕЙ

M1540401000132

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект проводов

a. Комплект

измерительных
проводов

b. Светодиодный жгут

проводов

c. Переходник

светодиодного жгута
проводов

d. Щуп

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

MB992006

Сверхтонкий зонд

Проверка целостности и замер
напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Применение

b

c

d

a

MB99122

НЕ ИСПОЛЬЗОВА

MB992006

Признак неисправности

Процедура
проверки №

Страница

Не включаются передние противотуманные фары.

1

Стр.54A-179

Не включаются все передние противотуманные фары.

2

Стр.54A-184

Не включается индикаторная лампа передних противотуманных фар. 3

Стр.54A-186

Не включаются задние противотуманные фары.

4

Стр.54A-188

Не включается индикаторная лампа задних противотуманных фар.

5

Стр.54A-191

ПРОТИВОТУМАННЫЕ ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-179

ПРОЦЕДУРЫ РАБОТЫ
С ПРОЯВЛЕНИЯМИ
НЕИСПРАВНОСТЕЙ

Процедура проверки 1: Не включаются передние противотуманные фары.

!

ОСТОРОЖНО

При замене блоков управления всегда проверять исправность цепи электропитания, цепи
заземления и цепи связи.

ПРОТИВОТУМАННЫЕ ФАРЫ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-180

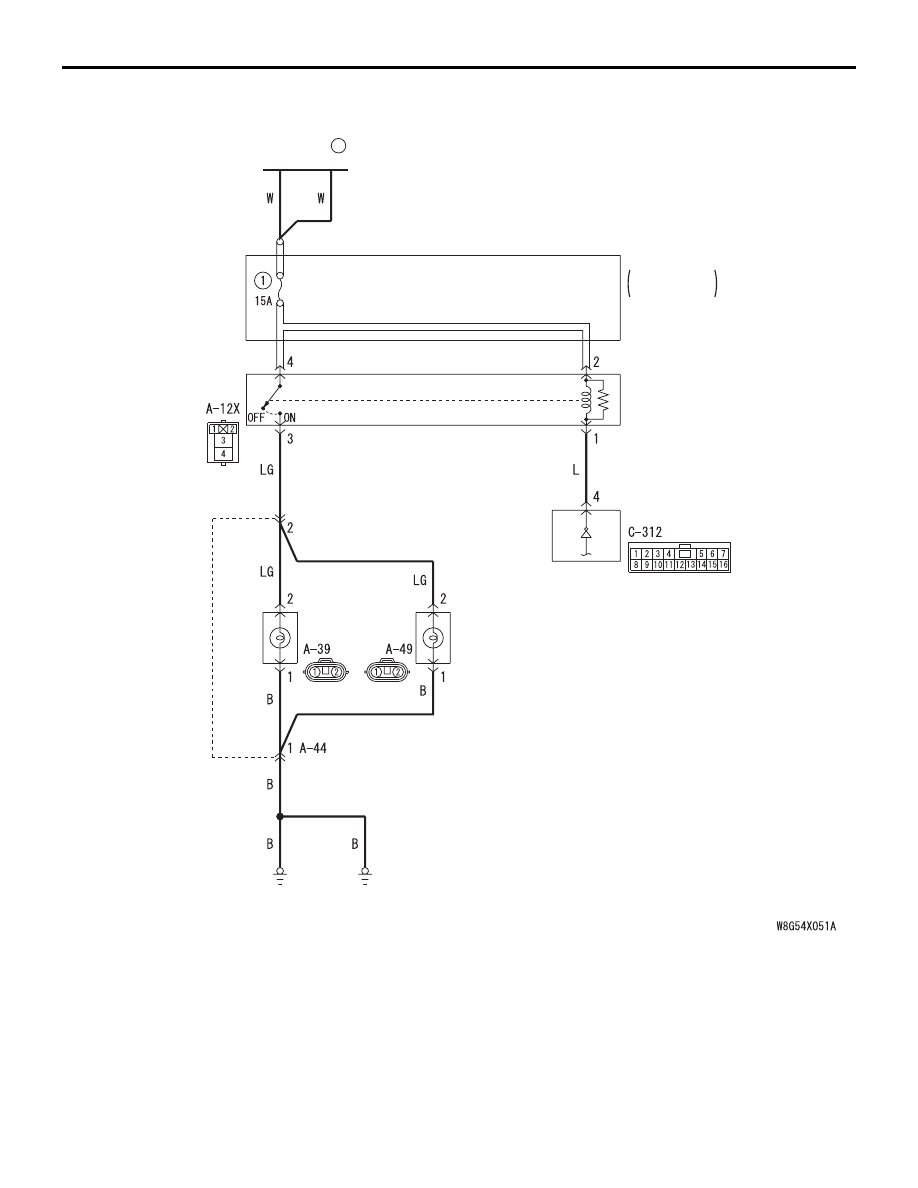

Цветовая кодировка проводов

B: Черный

LG: Светло-зеленый

G: Зеленый

L: Синий

W: Белый

Y: Желтый

SB: Голубой

BR: Коричневый

O: Оранжевый

GR: Серый

R: Красный

P: Розовый

V: Фиолетовый

PU: Пурпурный

SI: Серебристый

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

ПЕРЕДНЯЯ

ПРОТИВОТУМА

ННАЯ ФАРА

(ЛЕВАЯ)

(ПРАВАЯ)

ETACS-ECU

МОТОРНЫЙ

ОТСЕК

БЛОК РЕЛЕ

РЕЛЕ ПЕРЕДНИХ

ПРОТИВОТУ-

МАННЫХ ФАР

Коммуникационная цепь между передними противотуманными фарами и ETACS-ECU
