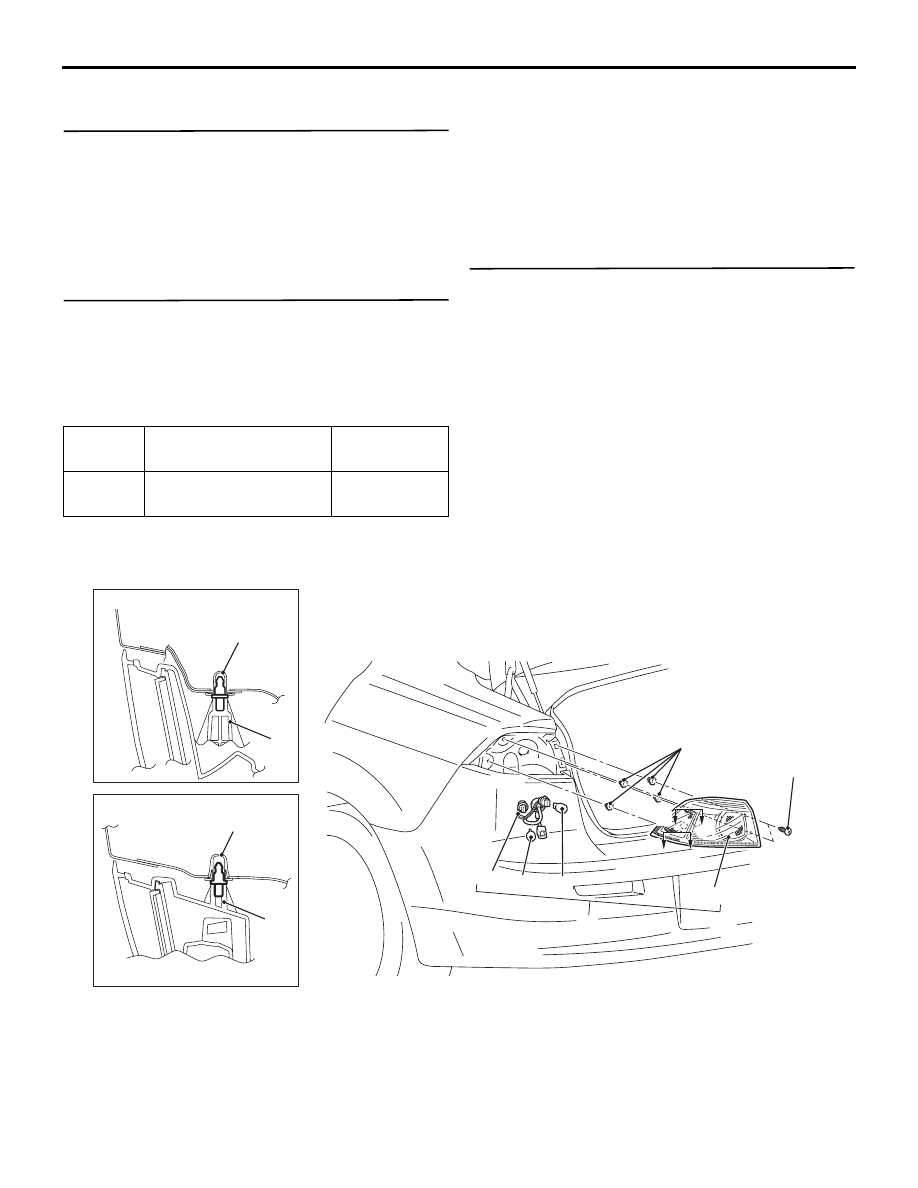

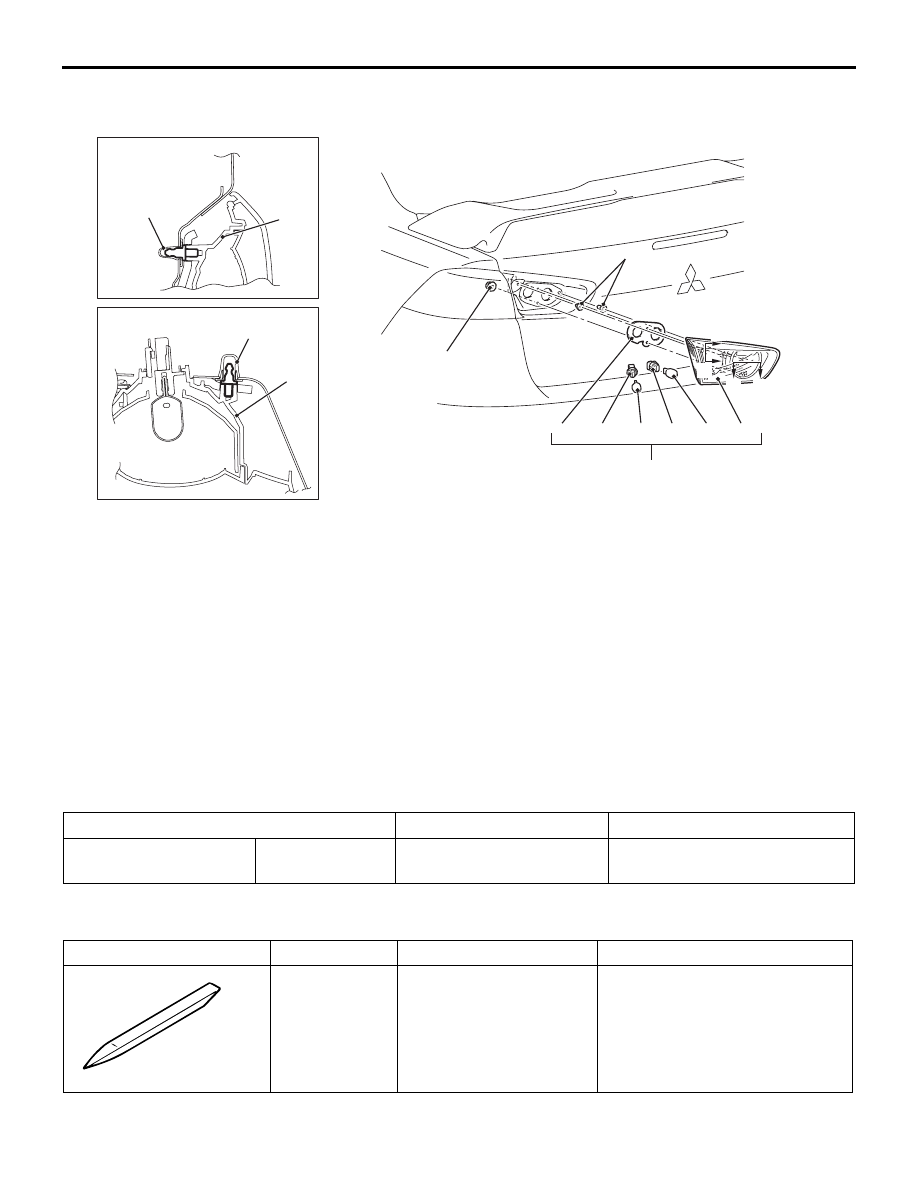

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ
ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.
54A-173
ФУНКЦИИ ДИАГНОСТИКИ
При обнаружении обрыва в цепи заднего фонаря,
ETACS-ECU выдает диагностический код №
B16A1. При обнаружении короткого замыкания
выдается код № B16A8.
КРИТЕРИИ ОЦЕНКИ
Обнаружение неисправности заднего фонаря
основано на сигнале обратной связи (входной
сигнал для ETACS-ECU) в ответ на сигнал,
управляющий фонарем. При повороте ключа
зажигания в положение ON (ВКЛ.), ETACS-ECU
определяет состояние цепи заднего фонаря по
нагрузке линии. По истечении 100 мс с начала
проверки ETACS-ECU выполняет выборку
с частотой 10 мс. При обнаружении отклонений,
ETACS-ECU увеличивает содержимое счетчика
на 2, а при отсутствии отклонений - уменьшает
содержимое счетчика на 1. Когда содержимое
счетчика становится равным 10, ETACS-ECU
выдает код № B16A1, (в случае обнаружения
нагрузки на линии) и код № B16A8, - если
нагрузка не обнаружена.
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Повреждены провода или разъемы
электропроводки
• Неисправность ЭБУ ETACS
ПРОЦЕДУРА ДИАГНОСТИКИ

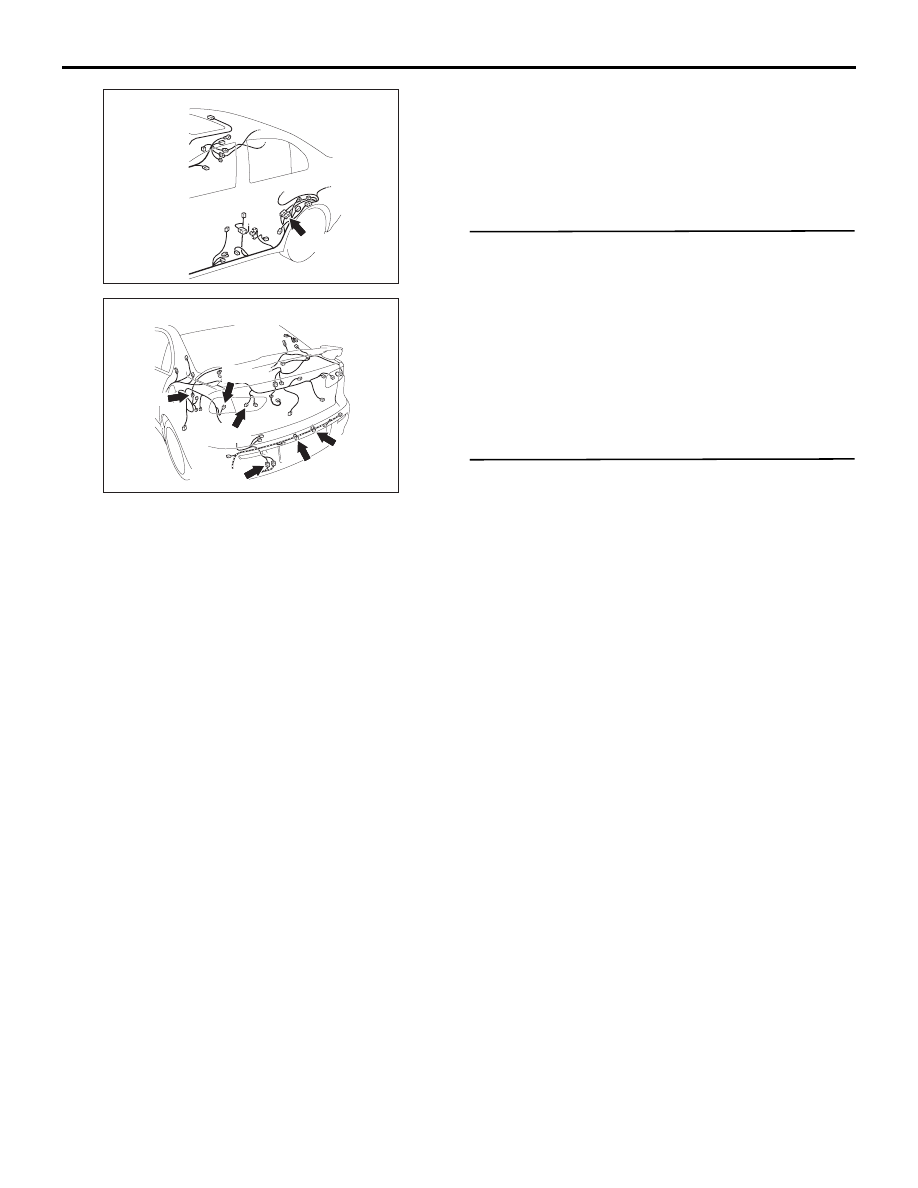

ШАГ 1. Проверка разъема: A-35 - разъем
левой блок-фары, F-23 - разъем левого
заднего комбинированного фонаря, F-22 -
разъем левого заднего фонаря, F-15 - разъем
левого фонаря освещения номерного знака
и F-13 - разъем правого фонаря освещения
номерного знака
Q: Результаты проверки в норме?
ДА :
Перейти к шагу 2
НЕТ :
Отремонтировать неисправный разъем.
ШАГ 2. Измерение сопротивления на
разъемах: A-35 левой блок-фары, F-23 левого
заднего комбинированного фонаря, F-22
левого заднего фонаря, F-15 левого фонаря
освещения номерного знака и F-13 правого
фонаря освещения номерного знака
(1) Отсоединить разъем и выполнить измерение
на стороне жгута.
(2) Измерить сопротивление между выводом
разъема неработающей лампы и «массой».
• Измерить сопротивление между выводом
№ 6 разъема A-35 левой фары и «массой».
• Измерить сопротивление между выводом
№ 1 разъема F-23 левого заднего
комбинированного фонаря и «массой».
• Измерить сопротивление между выводом
№ 1 разъема F-22 левого заднего фонаря
и «массой».
• Измерить сопротивление между выводом
№ 1 разъема F-15 левого фонаря
освещения номерного знака и «массой».
• Измерить сопротивление между выводом
№ 1 разъема F-13 правого фонаря
освещения номерного знака и «массой».
НОРМА: Цепь в порядке
(2
Ω или меньше)
Q: Результаты проверки в норме?
ДА :
Перейти к шагу 4
НЕТ :
Перейти к шагу 3
