ВПУСКНОЙ КОЛЛЕКТОР И ТОПЛИВНАЯ СИСТЕМА

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-17

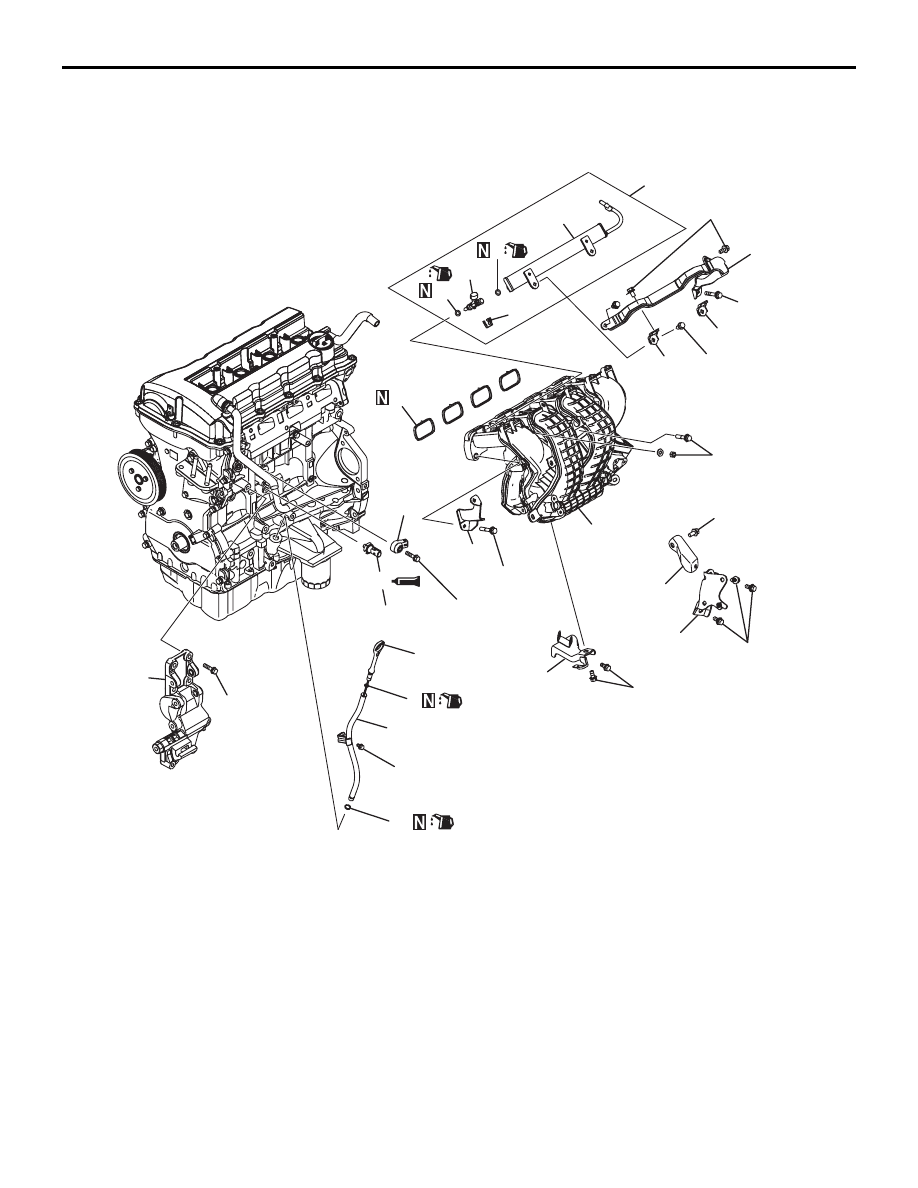

ВПУСКНОЙ КОЛЛЕКТОР И ТОПЛИВНАЯ СИСТЕМА

СНЯТИЕ И УСТАНОВКА

M1113032500199

20 ± 2 Нм

20 ± 2 Нм

14

13

20 ± 2 Нм

20 ± 2 Нм

20 ± 2 Нм

20 ± 2 Нм

20 ± 2 Нм

20 ± 2 Нм

AC

17

16

15

12

10 ± 2 Нм

10 ± 2 Нм

22

20 ± 2 Нм

21

44 ± 8 Нм

20

19

18

2

1

7

5

11

10

9

8

6

4

3

AK603507

Последовательность
демонтажа

1. Щуп замера уровня масла
2. Уплотнительное кольцо

>>G<<

3. Задняя защита инжектора

>>G<<

4. Кронштейн

>>G<<

5. Кронштейн

>>G<<

6. Питающая трубка в сборе

>>F<<

7. Опора форсунки
8. Уплотнительное кольцо

>>F<<

9. Форсунка

>>E<<

10. Уплотнительное кольцо
11. Питающая трубка

>>D<<

12. Кронштейн впускного коллектора
13. Передняя защита форсунки

14. Кронштейн B впускного

коллектора

15. Кронштейн С впускного

коллектора

>>C<<

16. Впускной коллектор
17. Прокладка впускного коллектора
18. Направляющая щупа замера

уровня масла

19. Уплотнительное кольцо

>>B<<

20. Кронштейн генератора
21. Датчик детонации

>>A<<

22. Реле давления масла

Последовательность
демонтажа (Продолжение)

ВПУСКНОЙ КОЛЛЕКТОР И ТОПЛИВНАЯ СИСТЕМА

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-18

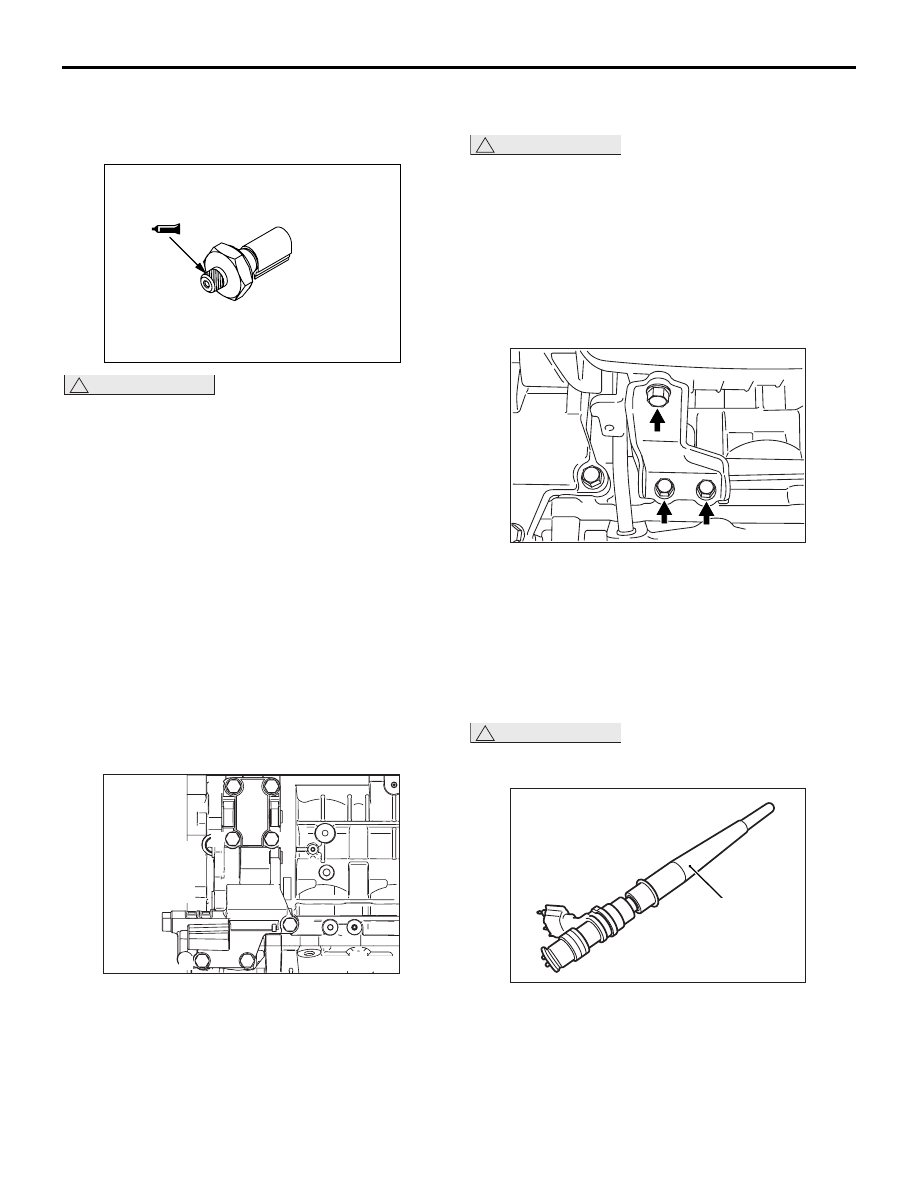

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА РЕЛЕ ДАВЛЕНИЯ
МАСЛА

!

ОСТОРОЖНО

• Не допускать выдавливания

уплотняющего герметика на винтовой
наконечник.

• Не превышать указанный момент затяжки.

1. Полностью удалить уплотняющий герметик,

оставшийся на реле давления масла и в
резьбовых отверстиях блока цилиндров.

2. Нанести слой 5 мм уплотняющего герметика

на резьбовую часть реле давления масла, как
показано на рисунке.

Рекомендованный герметик:

LOCTITE 565 или эквивалент

3. Затянуть реле давления масла на блоке

цилиндров до указанного момента затяжки
10

± 2 Нм.

>>B<< УСТАНОВКА КРОНШТЕЙНА
ГЕНЕРАТОРА

Затянуть кронштейн генератора до указанного
момента затяжки 44

± 8 Нм.

ПРИМЕЧАНИЕ: Внимательно устанавливать
крепежные болты, поскольку они разной длины.

>>C<< УСТАНОВКА ВПУСКНОГО
КОЛЛЕКТОРА

!

ОСТОРОЖНО

Временно затянуть впускной коллектор,
поскольку существует процедура затяжки
болта впускного коллектора, топливного
коллектора и защиты форсунки.
Установить впускной коллектор и временно
затянуть болты.

>>D<< УСТАНОВКА ОПОРЫ
ВПУСКНОГО КОЛЛЕКТОРА

Убедиться в том, что опора впускного коллектора
находится в соприкосновении с впускным
коллектором и утолщением блока цилиндров,
после чего затянуть ее до указанного момента
затяжки 20

± 2 Нм.

>>E<< УСТАНОВКА
УПЛОТНИТЕЛЬНОГО КОЛЬЦА

!

ОСТОРОЖНО

Не допускать попадания моторного масла
в нагнетательную трубку.

При установке уплотнительного кольца
в форсунку со стороны распылителя применять
специальное устройство установки
уплотнительного кольца (MB992106) для его
постепенного растяжения и установки на
посадочное место.

AK502866AC

B:

M10 × 35 мм

A:

M10 × 40 мм

A

A

B

B

A

A

B

AB

AK503595

AK502727AC

AK502784AC

MB992106

ВПУСКНОЙ КОЛЛЕКТОР И ТОПЛИВНАЯ СИСТЕМА

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-19

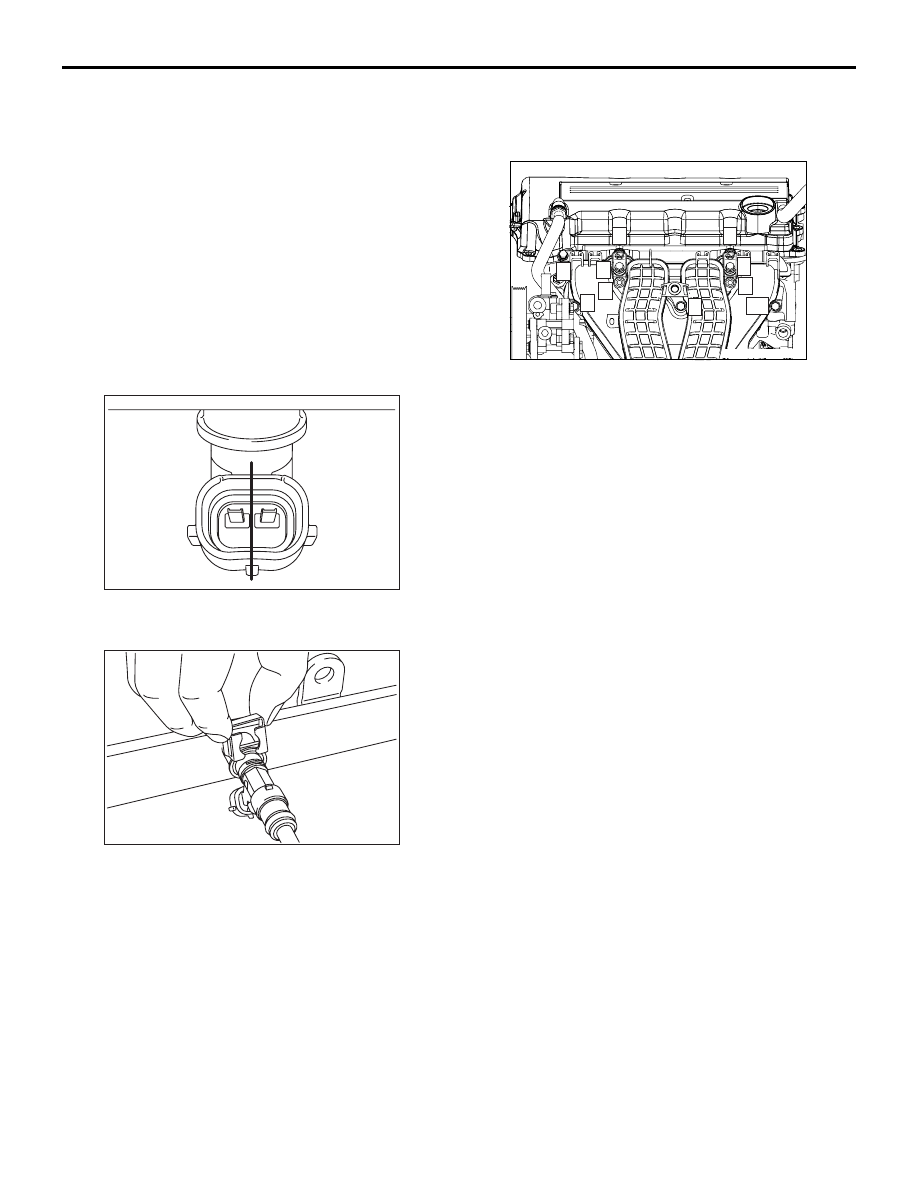

>>F<< УСТАНОВКА ФОРСУНКИ
И ОПОРЫ ФОРСУНКИ

1. Нанести на уплотнительное кольцо форсунки

веретенное масло или бензин.

2. Вставить форсунку в топливный коллектор,

поворачивая ее из стороны в сторону
и избегая повреждения уплотнительного
кольца.

3. Убедиться в плавном вращении форсунки.

Если она не вращается плавно, причиной
может быть захват уплотнительного кольца.
Снять форсунку и проверить уплотнительное
кольцо на отсутствие повреждений. Затем
вставить его снова в топливный коллектор
и проверить.

4. Обеспечить положение выступа форсунки по

центру, как показано на рисунке.

5. Аккуратно установить форсунку в канавку

и соединительную муфту топливного
коллектора.

>>G<< УСТАНОВКА ТОПЛИВНОГО
КОЛЛЕКТОРА В СБОРЕ / КРОНШТЕЙНА
/ ЗАДНЕЙ ЗАЩИТЫ ФОРСУНКИ

1. Установить топливный коллектор в сборе,

кронштейн и защиту форсунки на головку
цилиндров.

2. Затянуть болт крепления вместе с временно

затянутыми болтами крепления впускного
коллектора в номерном порядке, показанном
на рисунке.

3. Затянуть топливный коллектор в сборе до

указанного момента затяжки 20

± 2 Нм.

AK502744

AK502745

AK302000AC

1

2

3

4

5

6

7

8

9

10

ВЫПУСКНОЙ КОЛЛЕКТОР

КАПИТАЛЬНЫЙ РЕМОНТ ДВИГАТЕЛЯ

11B-20

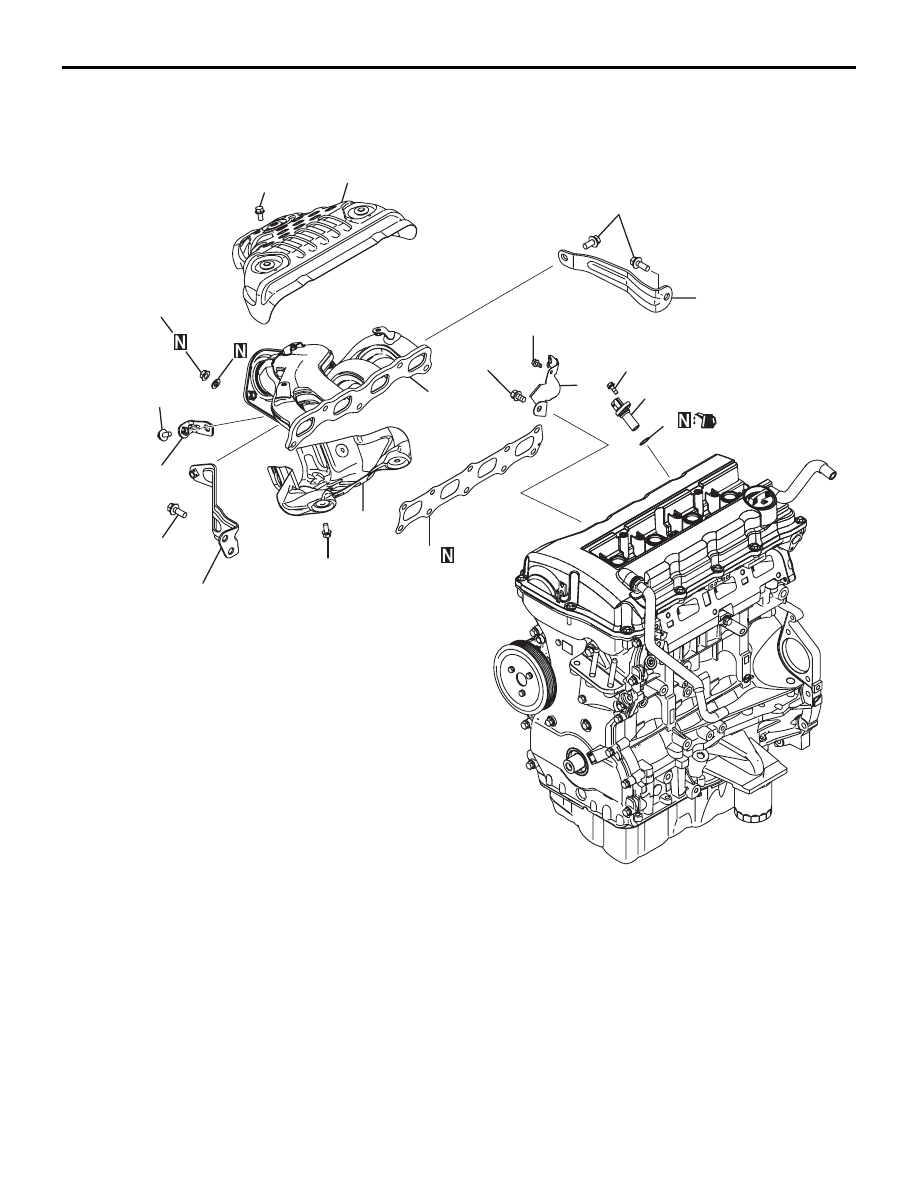

ВЫПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

M1113011900181

AC

41 ± 10 Нм

3

14 ± 1 Нм

11 ± 1 Нм

41 ± 10 Нм

6

5

11 ± 1 Нм

49 ± 6 Нм

4

10

8

9

14 ± 1 Нм

7

49 ± 5 Нм

20 ± 5 Нм

2

1

AK603508

Последовательность
демонтажа

1. Кронштейн D выпускного

коллектора

>>B<<

2. Кронштейн A выпускного

коллектора

>>B<<

3. Кронштейн B выпускного

коллектора

4. Крышка датчика угла поворота

коленчатого вала

>>A<<

5. Датчик угла поворота коленчатого

вала

6. Уплотнительное кольцо

7. Верхняя крышка выпускного

коллектора

8. Нижняя крышка выпускного

коллектора

9. Выпускной коллектор
10. Прокладка выпускного

коллектора

Последовательность
демонтажа (Продолжение)
