ВАЛ РУЛЕВОГО ПРИВОДА И РУЛЕВАЯ КОЛОНКА

ГИДРОУСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

37-4

• в рулевом колесе установлена подушка

безопасности, которая защищает водителя в
случае лобового столкновения;

• модуль воздушной подушки оборудован

инфлятором, не содержащим азид натрия;

• оптимизация конструкции воздушной подушки

снижает риск травмирования пассажиров при
столкновениях.

ВАЛ РУЛЕВОГО ПРИВОДА И РУЛЕВАЯ КОЛОНКА

M2370002000764

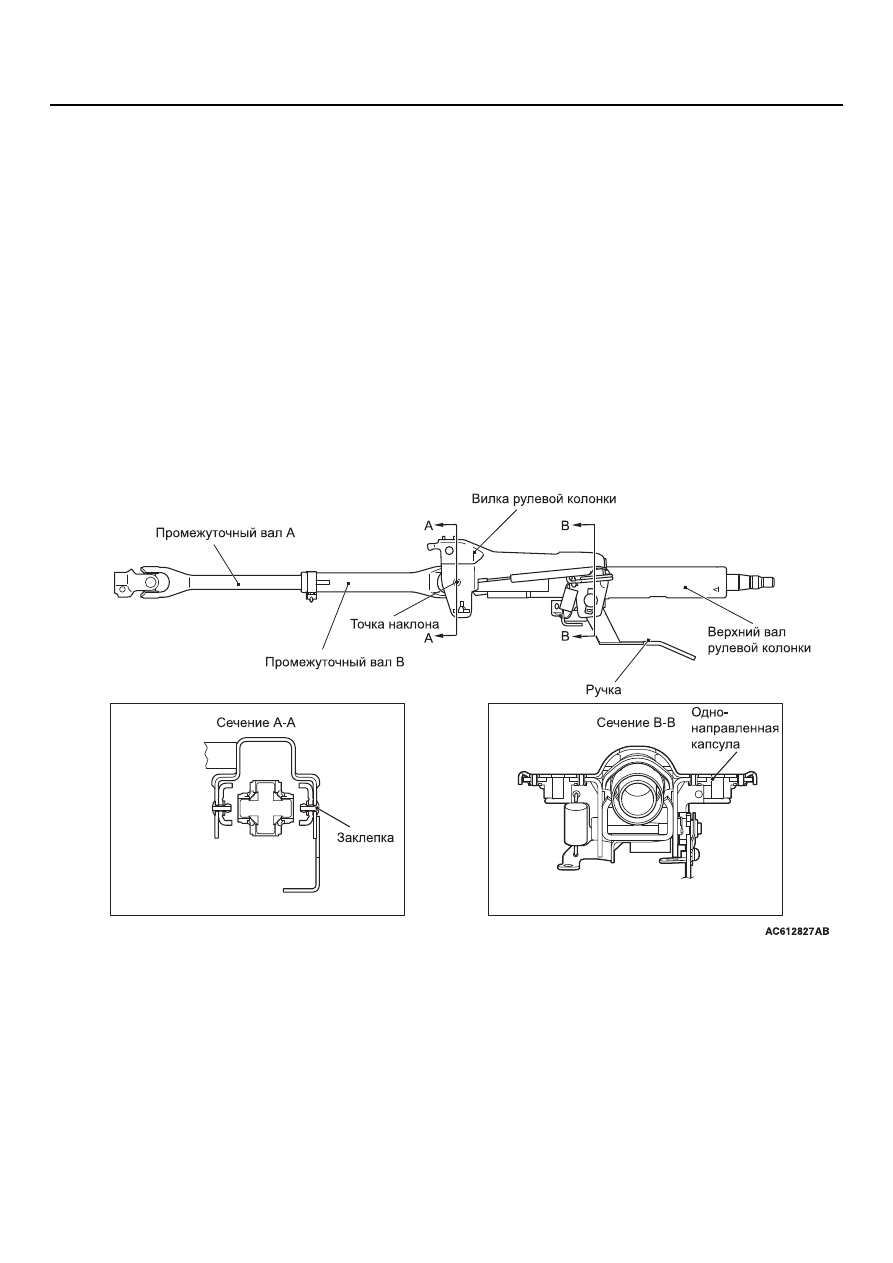

• Для улучшения ощущений от управления

(снижение вращательных колебаний) во всем
диапазоне углов наклона конструкция рулевой
колонки была оптимизирована для
использования функции наклона рулевой
колонки.

• Во всех моделях используется механизм

наклона рулевой колонки, обеспечивающий
достижение оптимального положения
управления (высота подъема: 20 мм/высота
опускания: 25 мм).

• Для снижения нагрузки при разрушении во

время столкновения, в кронштейн рулевой
колонки установлен элемент, снижающий
сопротивление складыванию.

ВАЛ РУЛЕВОГО ПРИВОДА И РУЛЕВАЯ КОЛОНКА

ГИДРОУСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

37-5

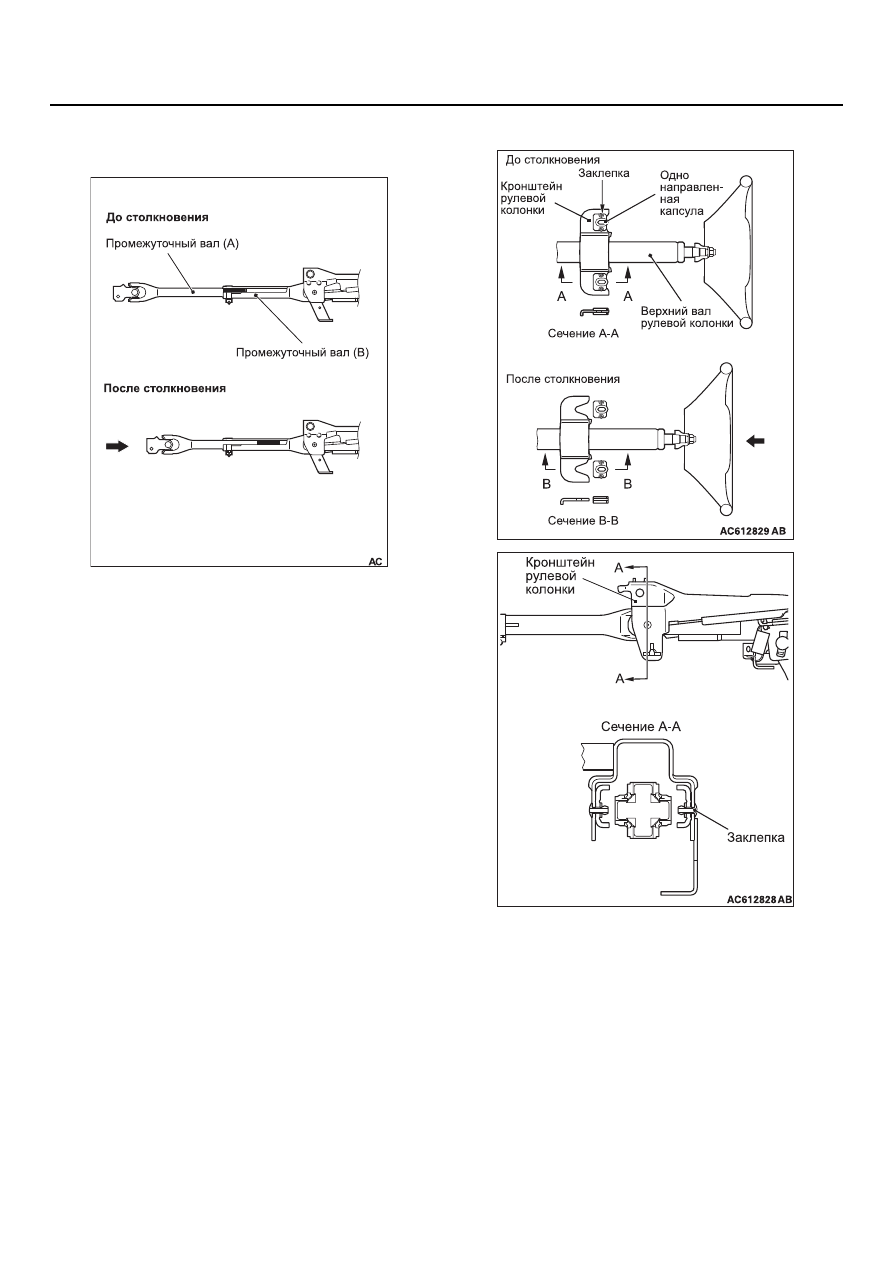

МЕХАНИЗМ ПОГЛОЩЕНИЯ УДАРА
Первичное столкновение

Если автомобиль попадает в аварию и энергия
удара передается в нижний вал со стороны
коробки передач, промежуточный вал (А)
сложится в промежуточный вал (В), поглощая
энергию удара. При этом рулевая колонка не
будет выдаваться в салон.

Вторичное столкновение

Когда тело водителя падает на рулевое колесо
через раскрытую подушку безопасности,
кронштейн рулевой колонки перемещается
вперед, деформируя штифт однонаправленной
капсулы и вместе с этим рулевая колонка в сборе
освобождается от штифтов кронштейна рулевой
колонки, перемещаясь вперед и вниз.

AC504819

МАСЛЯНЫЙ НАСОС

ГИДРОУСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

37-6

МАСЛЯНЫЙ НАСОС

M2370004000469

Масляный насос лопастного типа с системой
управления потоком жидкости, который работает
так, чтобы усилие для поворота рулевого колеса
снижалось при низких оборотах двигателя и
увеличивалось при высоких оборотах.

Конструкция масляного насоса такая же, как и у
обычных масляных насосов.

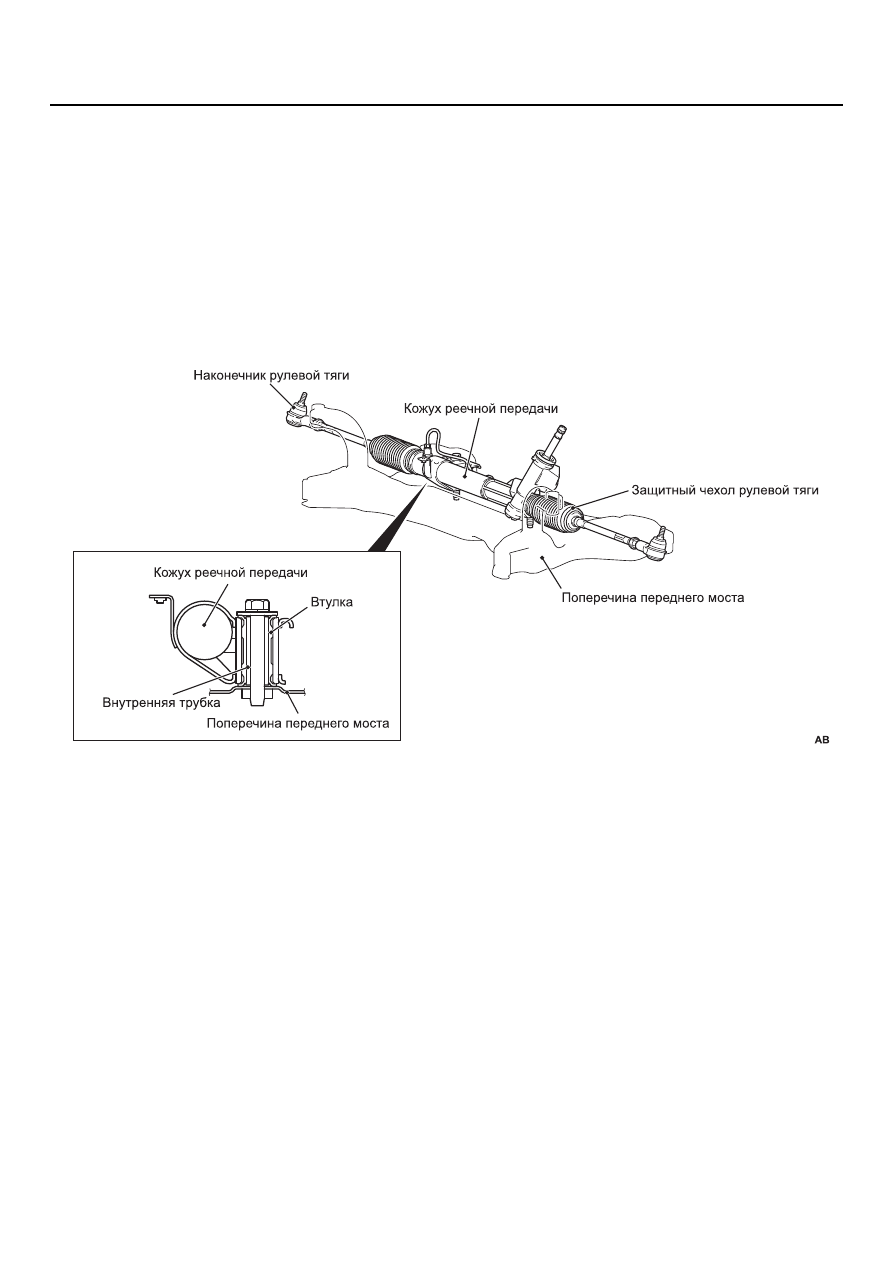

РУЛЕВОЕ УПРАВЛЕНИЕ

M2370003000615

• Рулевое управление и тяги крепятся на

поперечине подвески при помощи двух втулок
с внутренними цилиндрами.

• Внутренняя втулка со внутренним цилиндром

прочно поддерживает рулевое управление и
тяги в вертикальном и продольном
направлении, существенно улучшая
ощущение от управления.

AC700374

БАЧОК ДЛЯ РАБОЧЕЙ ЖИДКОСТИ

ГИДРОУСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

37-7

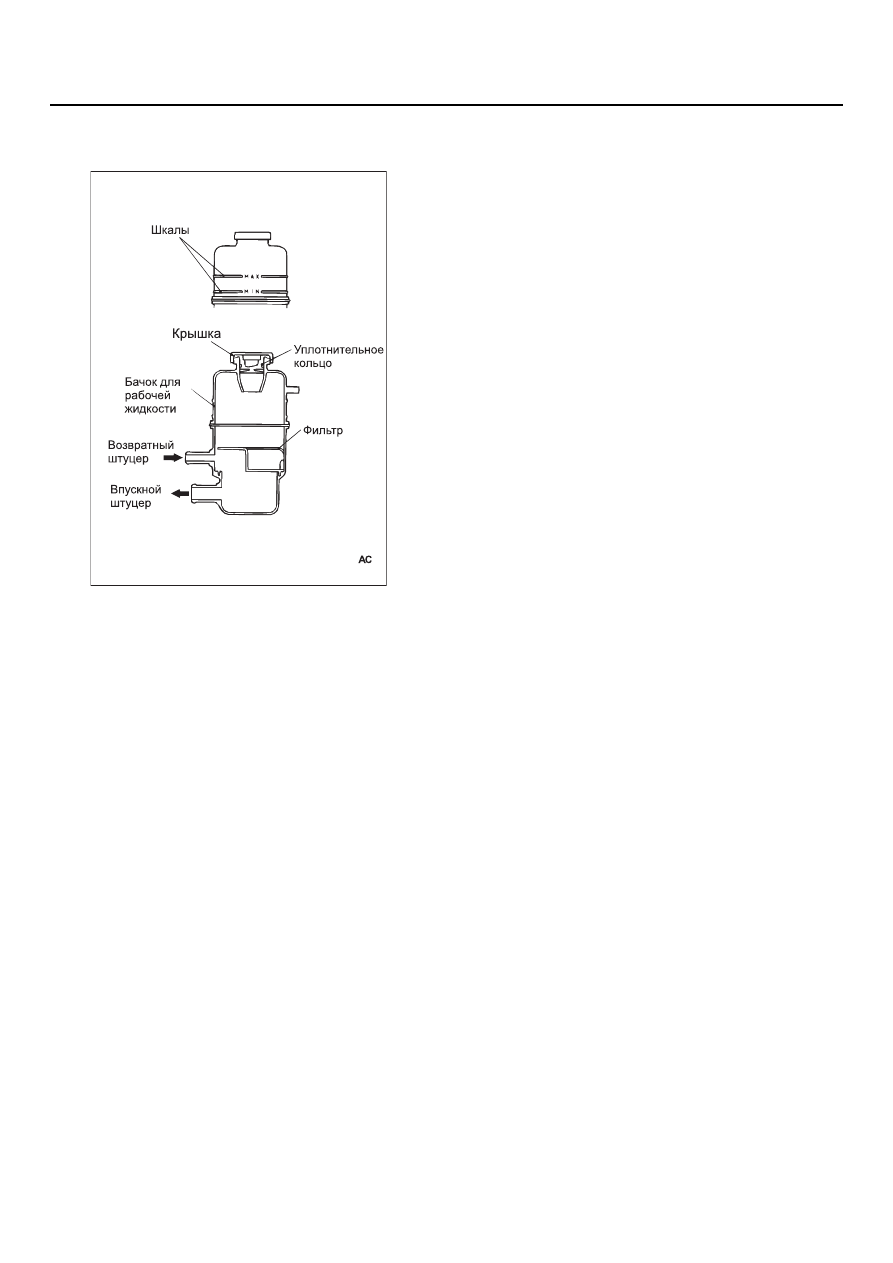

БАЧОК ДЛЯ РАБОЧЕЙ ЖИДКОСТИ

M2370005000462

Для снижения веса используется полимерный
бачок. Бачок для рабочей жидкости прозрачный и
на нем есть отметки уровня жидкости (линии
максимального и минимального уровней),
упрощающие проверку.
