МЕСТА НАЛОЖЕНИЯ ГРУНТОВОГО ПОКРЫТИЯ

ЗАЩИТА ОТ КОРРОЗИИ

4-7

ПРИМЕЧАНИЕ. Грунтовка панели порога накладывается на все поверхности за исключением
бокового спойлера.

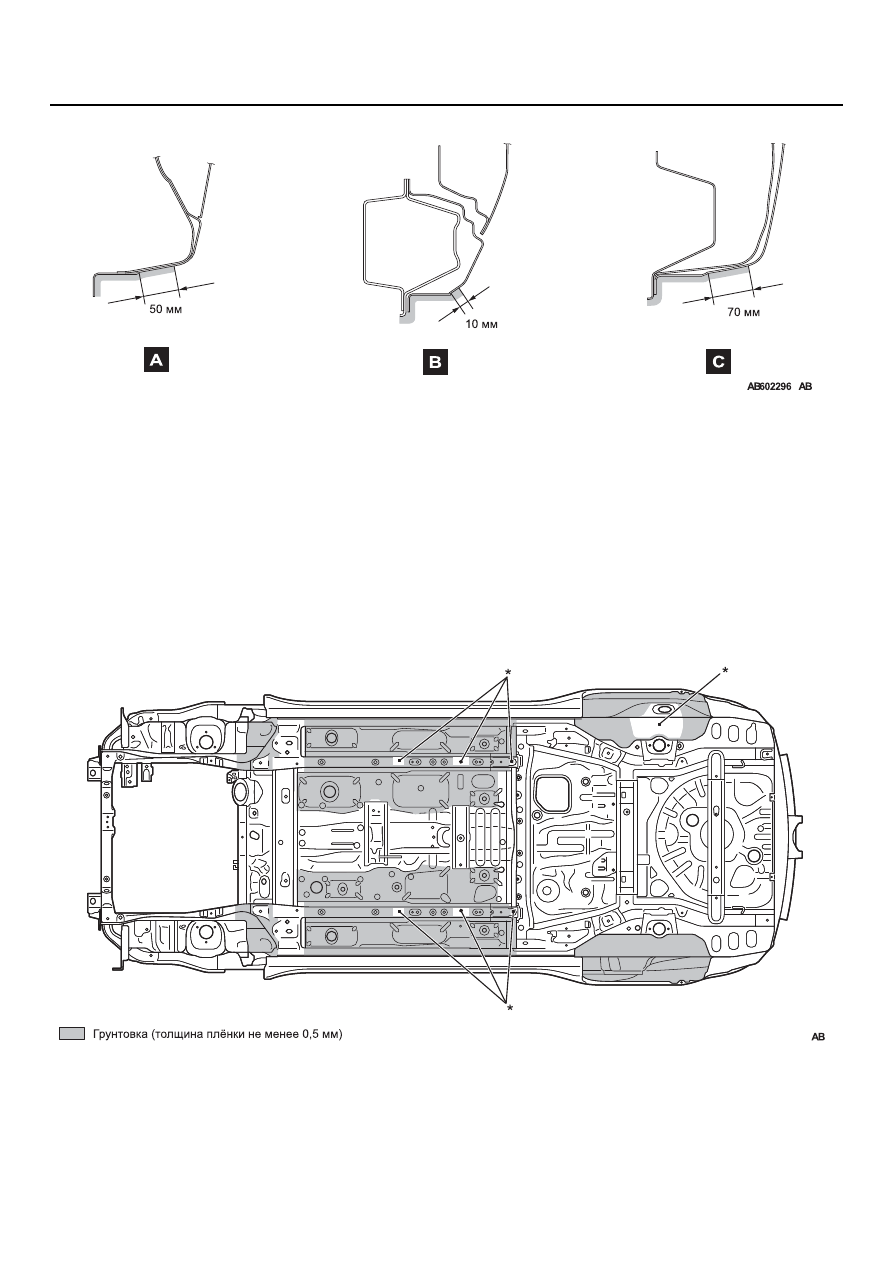

МЕСТА НАЛОЖЕНИЯ ГРУНТОВОГО ПОКРЫТИЯ

M4040003000811

• На части под днищем кузова грунтовка

накладывается для улучшения их
антикоррозийных, антисколочных и
антивибрационных свойств.

• После ремонта кузова при необходимости

выполните восстановительные работы
согласно рисунку и инструкциям.

• Следует избегать наложения грунтового

покрытия на участки, отмеченные
звездочками.

AB601154

AB602269

AB601154

AB602269

5-1

ГРУППА 5

ДЕТАЛИ ИЗ

ИСКУССТВЕННОЙ

СМОЛЫ

СОДЕРЖАНИЕ

МЕСТА УСТАНОВКИ ДЕТАЛЕЙ ИЗ
ИСКУССТВЕННОЙ СМОЛЫ . . . . . .

5-2

МЕСТА УСТАНОВКИ ДЕТАЛЕЙ ИЗ ИСКУССТВЕННОЙ СМОЛЫ

ДЕТАЛИ ИЗ ИСКУССТВЕННОЙ СМОЛЫ

5-2

МЕСТА УСТАНОВКИ ДЕТАЛЕЙ ИЗ ИСКУССТВЕННОЙ

СМОЛЫ

M4050001001187

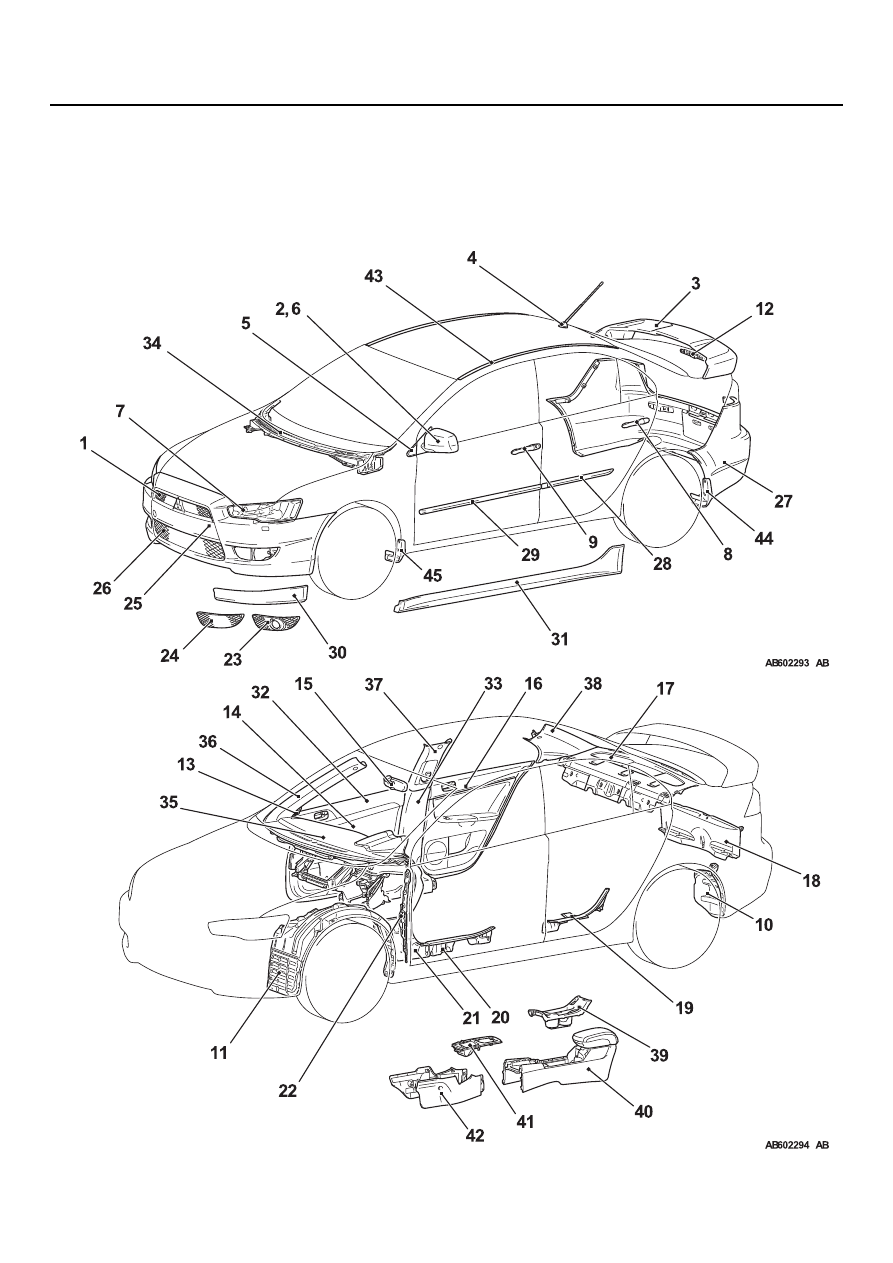

Места и материалы всех основных деталей из
синтетической смолы показаны ниже.

МЕСТА УСТАНОВКИ ДЕТАЛЕЙ ИЗ ИСКУССТВЕННОЙ СМОЛЫ

ДЕТАЛИ ИЗ ИСКУССТВЕННОЙ СМОЛЫ

5-3

№

Название детали

Название смолы

Сокра-



щение

Термо-



стойкость,
темп. [

°C ]

1

Решётка радиатора

Акрилонитриловый
бутадиенстрол

ABS

80

2

Зеркало двери (цвет)

3

Задний спойлер

4

Основание антенны

Акрилонитриловый этиленстирол AES

80

5

Отделка передней дельты

Акрилонитриловый
стиролакрилат

ASA
(AAS)

80

6

Зеркало двери (чёрный)

7

Фара

Поликарбонат

PC

120

8

Внешняя ручка задней двери

Поликарбонат+



полиэтилентерефталат

PC+PET

120

9

Внешняя ручка передней двери

10

Брызговик задней колёсной арки

Полиэтилен повышенной
плотности

PE-HD
(HDPE)

70

− 90

11

Передний брызговик

12

Верхний стоп-сигнал

Полиметилметакрилат

PMMA

80

13

Отделка створки окна передней
двери

Полипропилен

PP

80

14

Нижняя часть панели отделки
передней двери

15

Внутреннее зеркало заднего вида

16

Отделка задней двери

17

Отделка задней полки

18

Отделка задней части

19

Нижний опорный брус задней
двери

20

Нижний опорный брус передней
двери

21

Боковая отделка капота

22

Задняя часть протектора крыла

23

Обод противотуманной фары
<Автомобили с противотуманными
фарами>

Резиновый денатурированный
полипропилен

PP+E/P

80

24

Обод воздухозаборника
<Автомобили без противотуманных
фар>

25

Лицевая поверхность переднего
бампера

26

Решётка переднего бампера

27

Лицевая поверхность заднего
бампера

28

Защитный молдинг задней двери

29

Защитный молдинг передней
двери

30

Панель кромки спойлера
