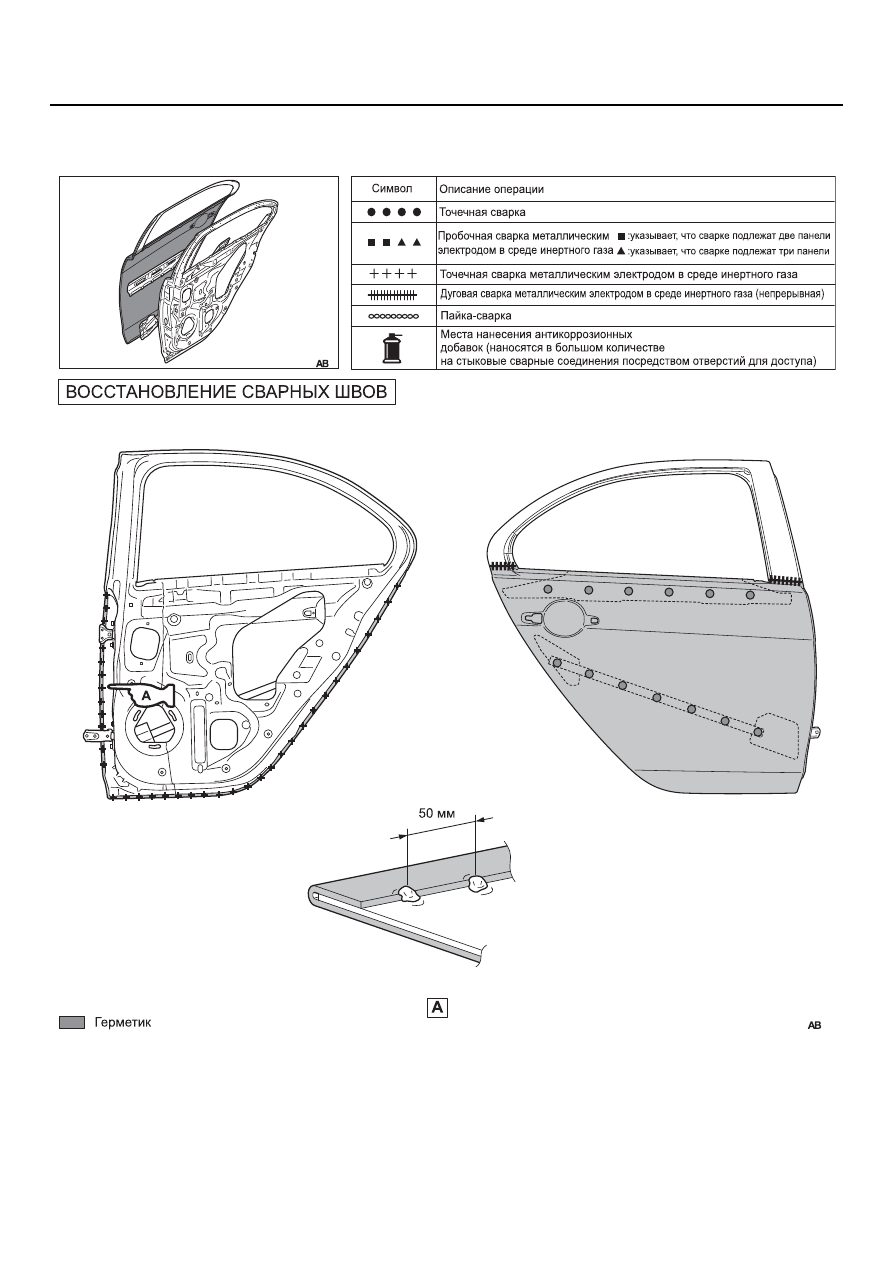

ВНЕШНЯЯ ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ (СВАРНОГО ТИПА)

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-34

ВНЕШНЯЯ ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ (СВАРНОГО ТИПА)

M4030001600300

Герметик: уретановый герметик для
кузова

Брэнд: 3M ATD, номер детали 8542, или
эквивалент

ПРИМЕЧАНИЕ. После окантовки внешней части панели новой задней двери сварите нахлесточную
секцию фланца дуговой сваркой с шагом 50 мм.

AB601290

(

)

AB201368

AB602377

AB601262

AB601259

AB601282

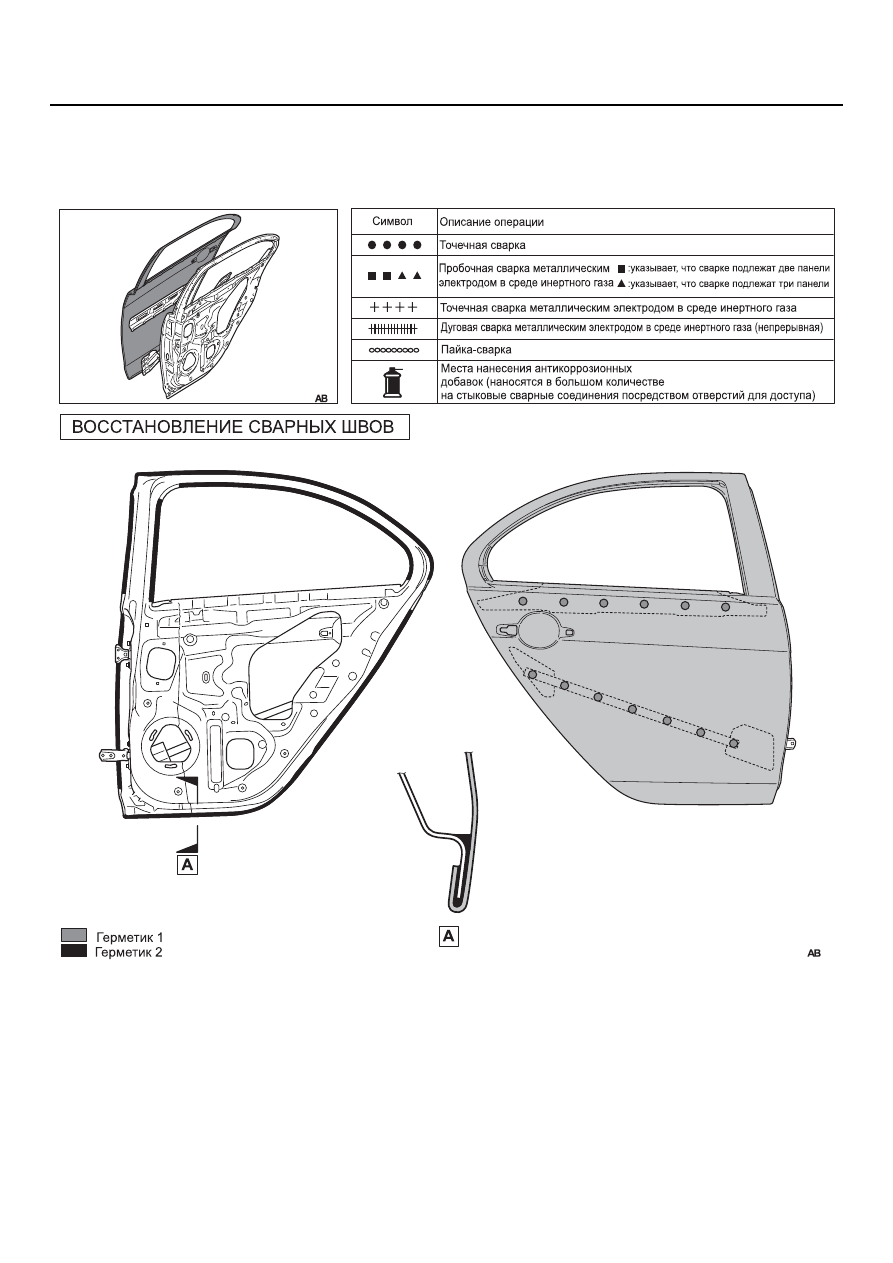

ВНЕШНЯЯ ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ (НАКЛАДНОГО ТИПА)

ЗАМЕНА НАВАРНОЙ ПАНЕЛИ

3-35

ВНЕШНЯЯ ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ

(НАКЛАДНОГО ТИПА)

M4030001800296

• Герметик 1: уретановый герметик для

кузова

Брэнд: 3M ATD, номер детали 8542, или

эквивалент

• Герметик 2: эпоксидная смола

Брэнд: 3M ATD, номер детали 8115, или

эквивалент

ПРИМЕЧАНИЕ К РЕМОНТНЫМ РАБОТАМ
УСТАНОВКА

1. При установке новой внешней части панели

задней двери зачистите соединительную
поверхность и удалите краску для улучшения
адгезии. Затем обезжирьте внешнюю часть
панели задней двери.

2. Установите внешнюю часть панели задней

двери и сделайте окантовку. После этого
удалите выступивший герметик.

AB601291

(

)

AB602378

A

B401287

AB601260

AB601287

AB601283

4-1

ГРУППА 4

ЗАЩИТА ОТ

КОРРОЗИИ

СОДЕРЖАНИЕ

МЕСТА ГЕРМЕТИЗАЦИИ



КУЗОВА . . . . . . . . . . . . . . . . . . . . . . .

4-2

МЕСТА НАЛОЖЕНИЯ



АНТИКОРРОЗИЙНОЙ



ГРУНТОВКИ  . . . . . . . . . . . . . . . . . . .

4-6

МЕСТА НАЛОЖЕНИЯ



ГРУНТОВОГО ПОКРЫТИЯ  . . . . . . .

4-7

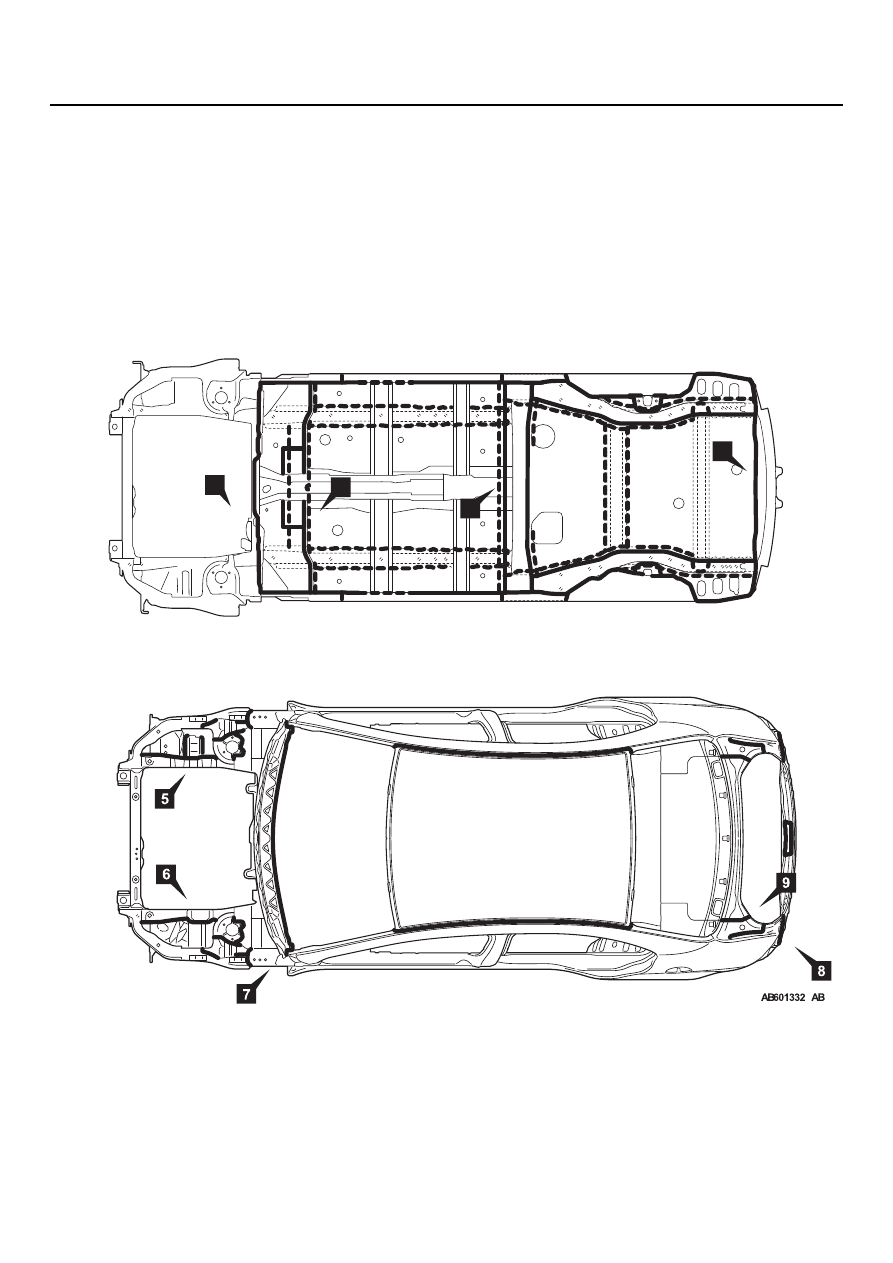

МЕСТА ГЕРМЕТИЗАЦИИ КУЗОВА

ЗАЩИТА ОТ КОРРОЗИИ

4-2

МЕСТА ГЕРМЕТИЗАЦИИ КУЗОВА

M4040001001205

Если герметик накладывается непосредственно
на видимую часть внешней пластины и требуется
обеспечение качественного внешнего вида,
например, в таких местах, как водосточный
желобок, стойка, кромка и т. п., то герметик
необходимо накладывать равномерно и удалять
образовавшиеся после наложения бугры.
Следует избегать закупорки сливного отверстия.

ПРИМЕЧАНИЕ. Жирной пунктирной линией
указаны места наложения грунтовки на днище
кузова.

ПОЛ

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

AB602282 AB

4

3

1

2
