Mitsubishi Lancer X. Руководство - часть 13

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-20

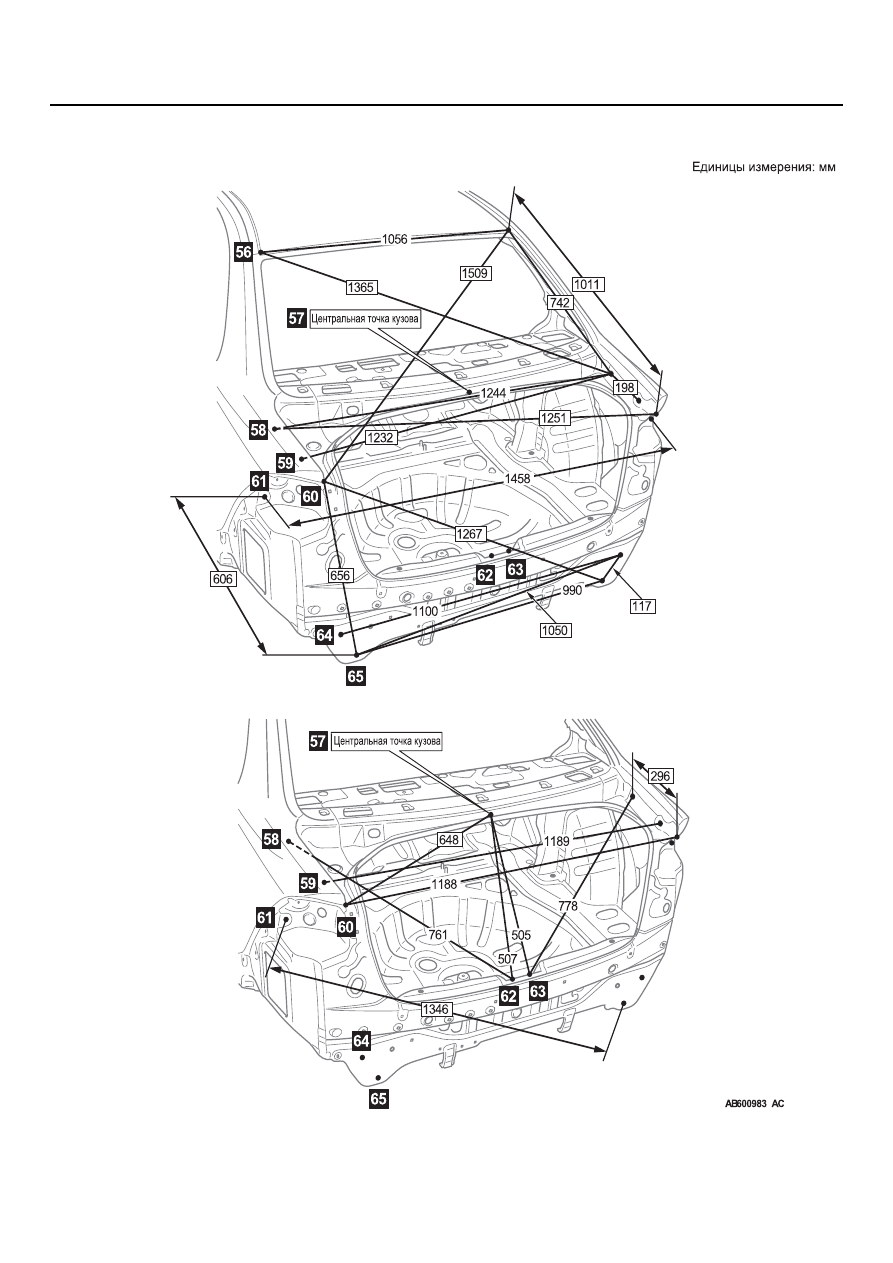

ЗАДНЯЯ ЧАСТЬ КУЗОВА

M4020008000803

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-21

№

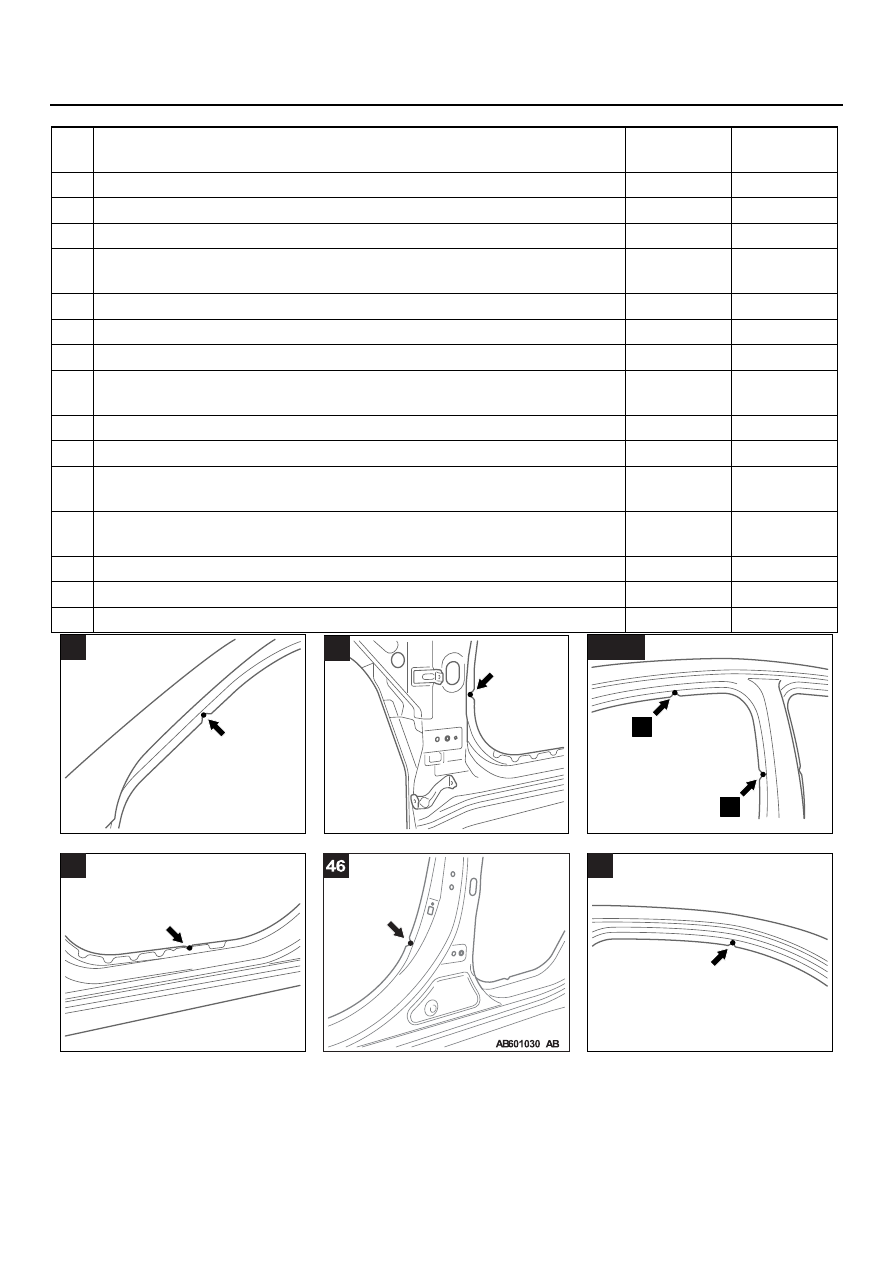

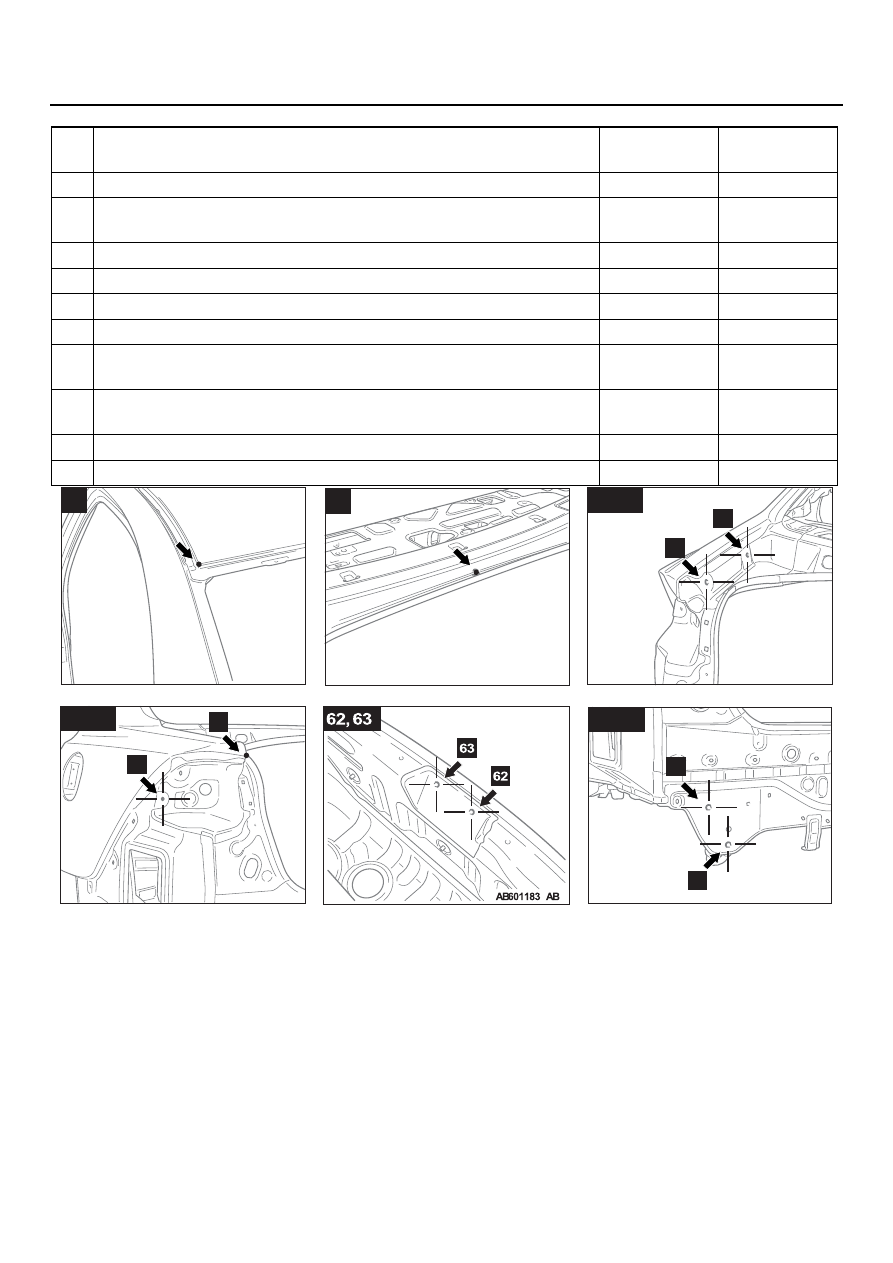

Стандартная точка измерения

Форма
отверстия

Размер, мм

56

Угол панели крыши

−

−

57

Центровая кузова для установки панели полки между спинкой
заднего сиденья и задним окном кузова

−

−

58

Центр крепёжного отверстия петли крышки багажника

Круглая

9

59

Центр крепёжного отверстия петли крышки багажника

Круглая

9

60

Угол боковой внешней панели

−

−

61

Центр крепёжного отверстия задней комбинированной фары

Круглая

8

62

Центр крепёжного отверстия упора замка крышки багажника
(слева)

Круглая

6,6

63

Центр крепёжного отверстия упора замка крышки багажника
(справа)

Круглая

6,6

64

Центр крепёжного отверстия усиления заднего бампера

Круглая

15

65

Центр крепёжного отверстия усиления заднего бампера

Круглая

15

AB601054AB

56

AB601056AB

57

AB601055

58, 59

AB

58

59

AB601218

60, 61

AB

60

61

AB601059AB

64, 65

65

64

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-22

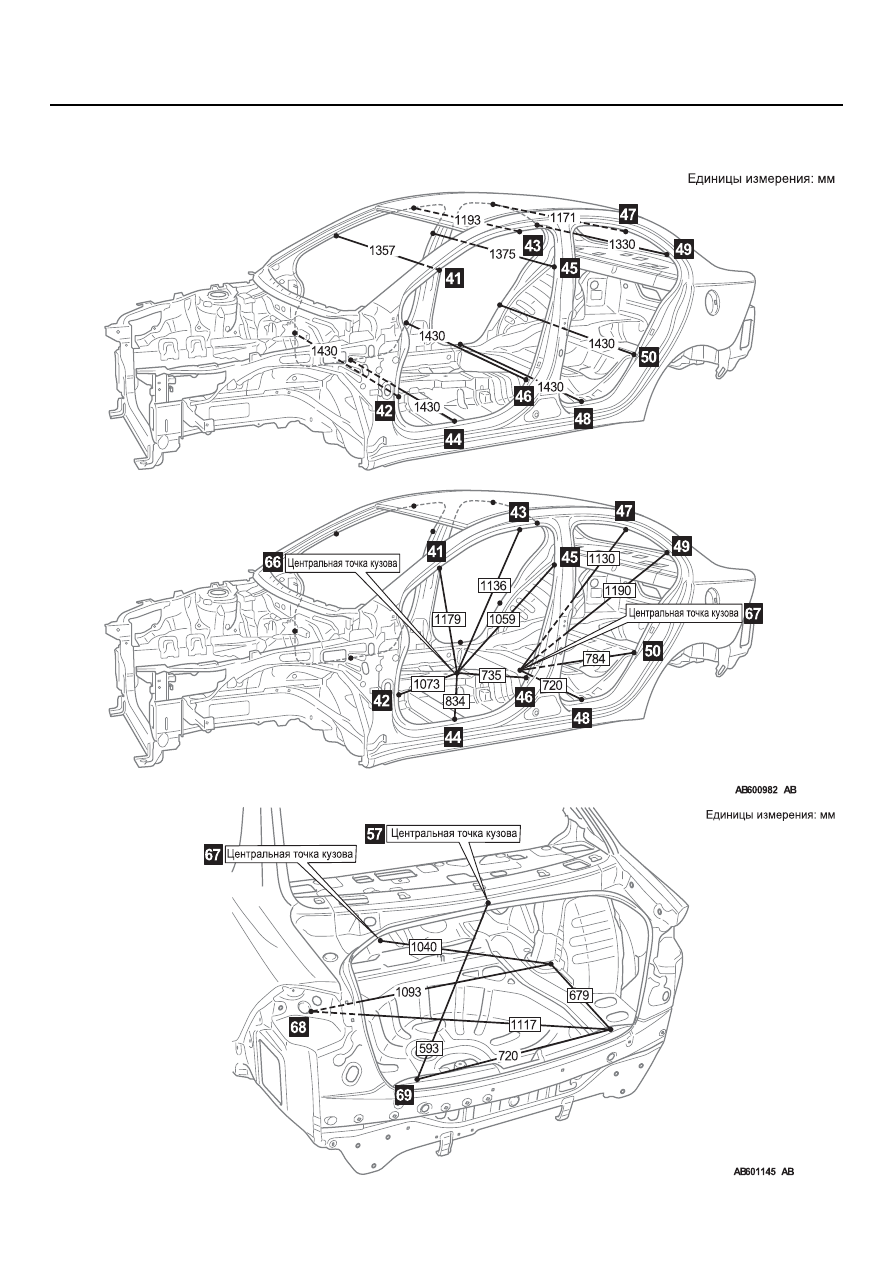

ВНУТРЕННЯЯ ЧАСТЬ КУЗОВА

M4020009001058

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-23

№

Стандартная точка измерения

Форма
отверстия

Размер, мм

41

Разметочная риска передней стойки (верхняя)

−

−

42

Разметочная риска передней стойки (нижняя)

−

−

43

Разметочная риска усиления боковой дуги крыши (передняя)

−

−

44

Разметочная риска боковой части нижнего обвязочного бруса
кузова (передняя)

−

−

45

Разметочная риска центральной стойки (верхняя)

−

−

46

Разметочная риска центральной стойки (нижняя)

−

−

47

Разметочная риска усиления боковой дуги крыши (задняя)

−

−

48

Разметочная риска боковой части нижнего обвязочного бруса
кузова (задняя)

−

−

49

Разметочная риска задней боковой панели (верхняя)

−

−

50

Разметочная риска задней боковой панели (нижняя)

−

−

57

Центровая кузова для установки панели полки между спинкой
заднего сиденья и задним окном кузова

−

−

66

Центр установочного отверстия усиления каркаса (центровая
кузова)

Круглая

11

67

Центровая удлинения пола задней части кузова (центровая кузова)

−

−

68

Центр крепёжного отверстия заднего амортизатора

Круглая

14

69

Центр крепёжного отверстия отделки задней части

Круглая

8,5

AB601025

41

AB

AB601026

42

AB

AB601027

43, 45

43

45

AB

AB601028

44

AB

AB601031

47

AB
