Mitsubishi Lancer X. Руководство - часть 11

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-12

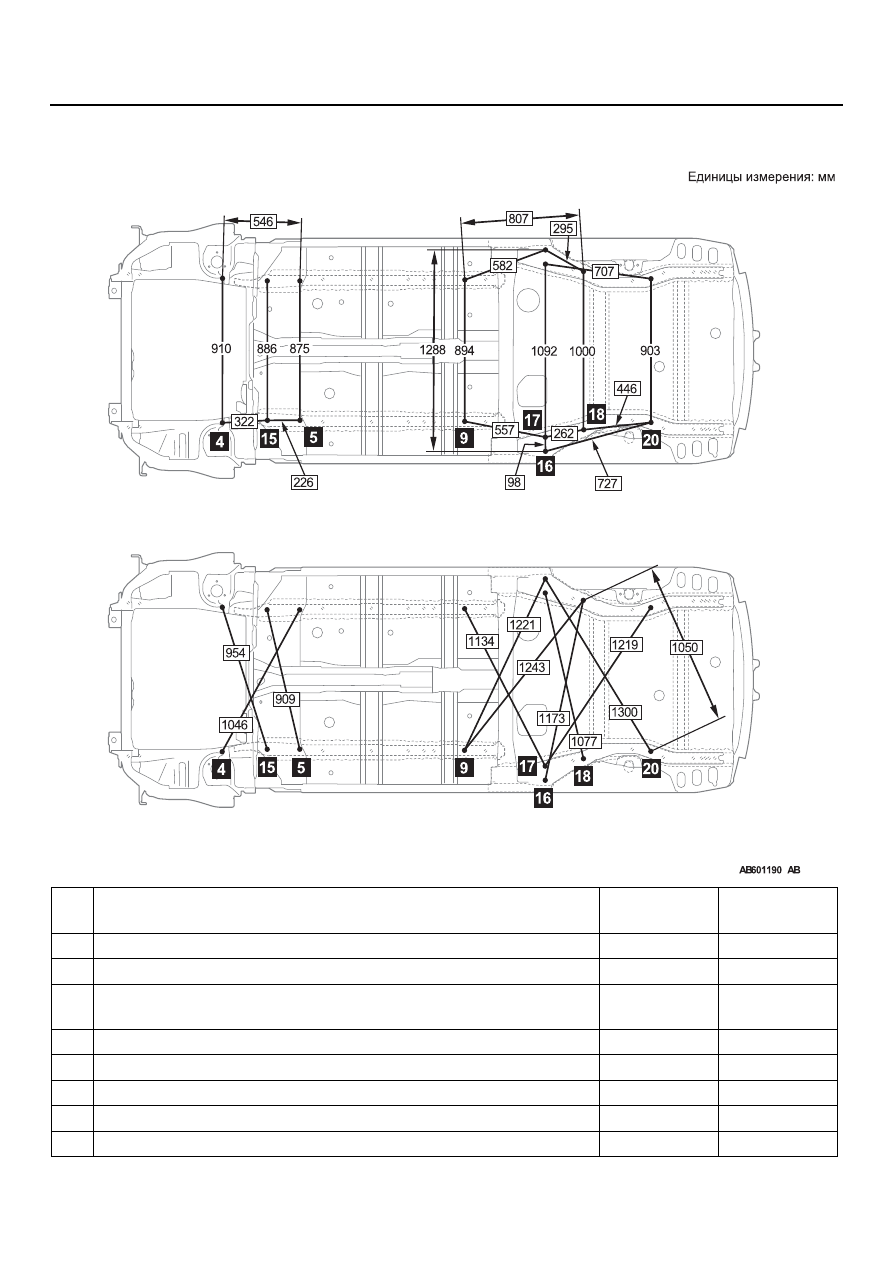

РАЗМЕРЫ УСТАНОВКИ ПОДВЕСКИ

M4020013001233

№

Стандартная точка измерения

Форма
отверстия

Размер, мм

4

Центр крепёжного отверстия поперечины переднего моста

Круглая

15,5

5

Центр сливного отверстия задней части переднего лонжерона

Круглая

16

9

Центр установочного отверстия лонжерона пола передней части
автомобиля

Круглая

16

15

Центр крепёжного отверстия поперечины переднего моста

Круглая

15,5

16

Центр крепёжного отверстия продольного рычага подвески

Круглая

14

17

Центр крепёжного отверстия продольного рычага подвески

Круглая

14

18

Центр крепёжного отверстия поперечины задней подвески

Круглая

15

20

Центр крепёжного отверстия поперечины задней подвески

Круглая

15

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-13

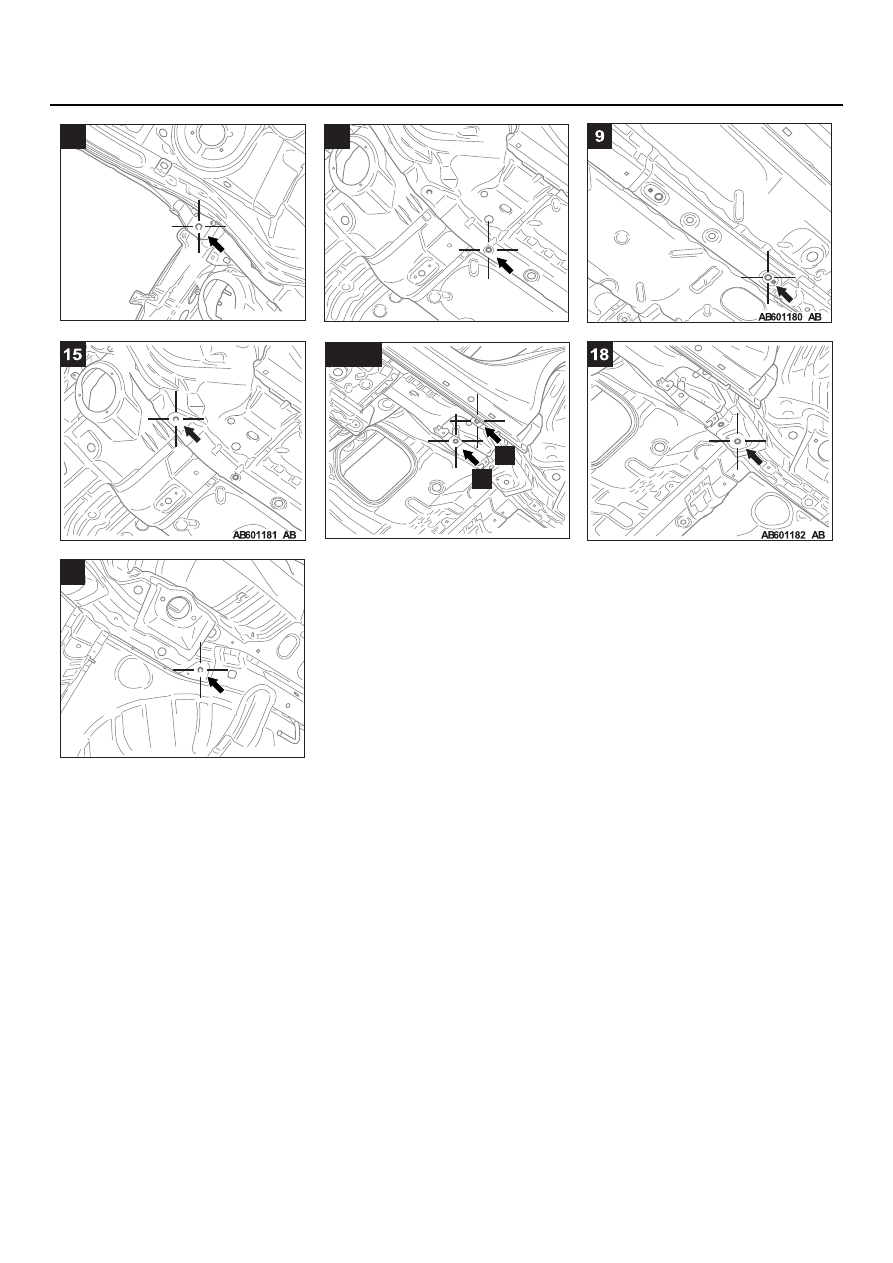

AB600996

4

AB

AB600998

5

AB

AB601008

16, 17

16

17

AB

AB601007AB

20

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-14

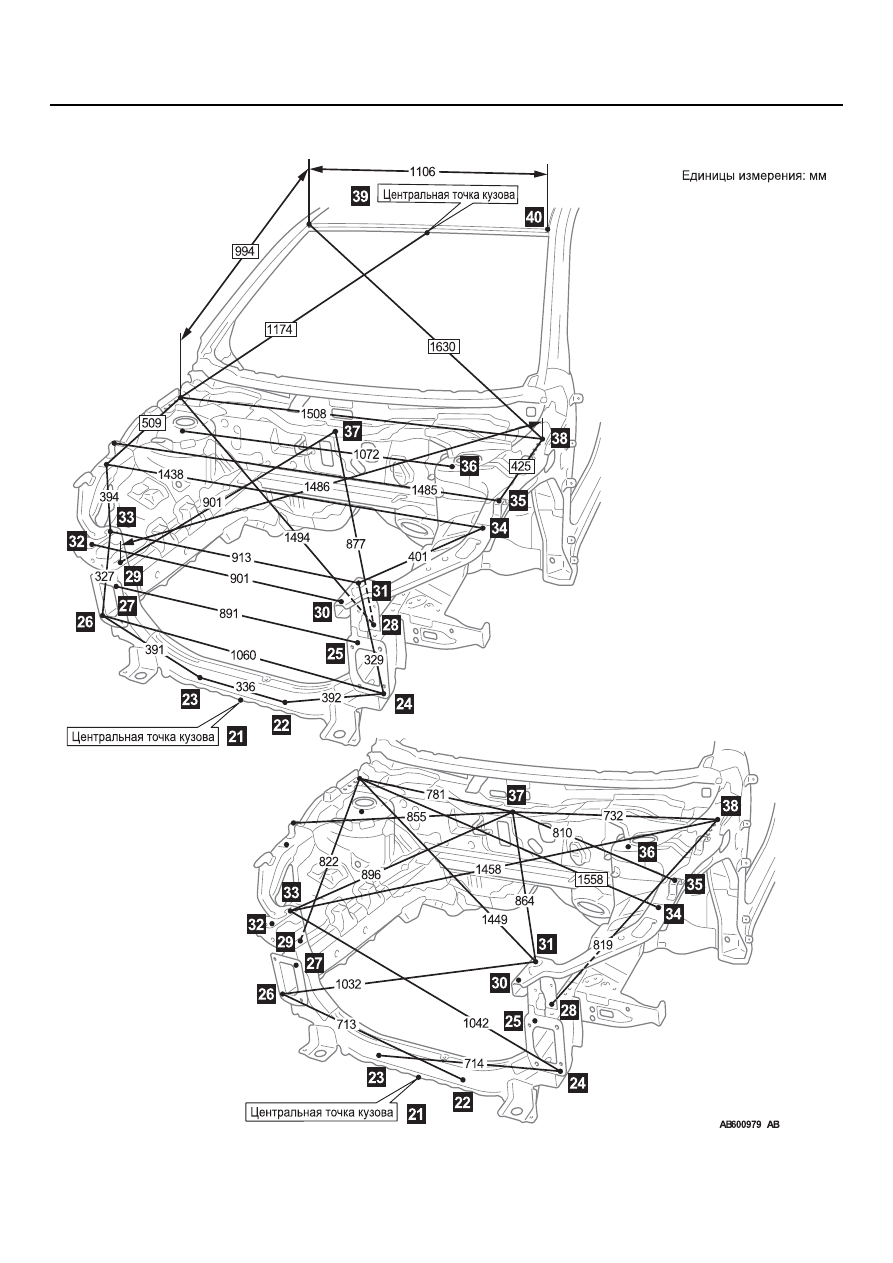

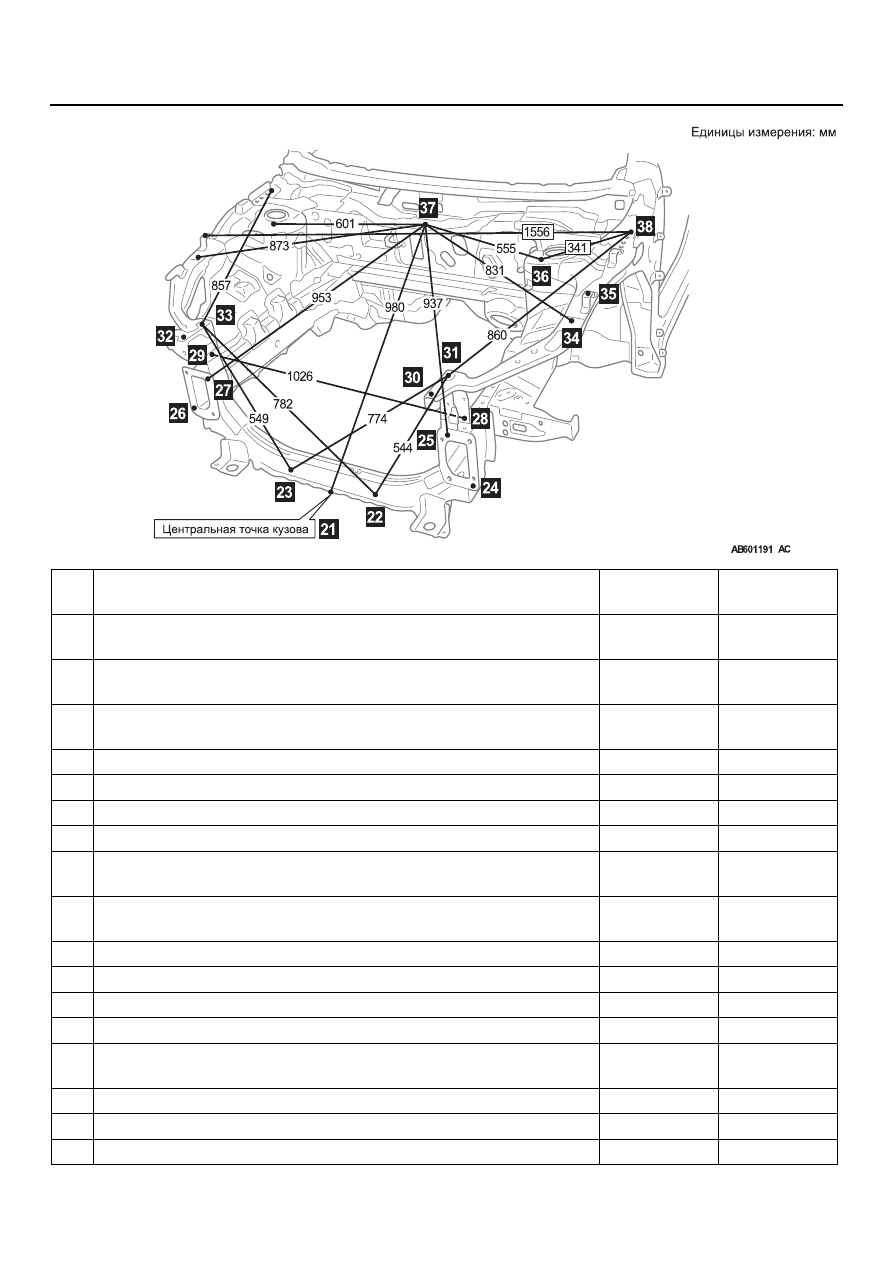

ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

M4020006000993

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ, ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ)

РАЗМЕРЫ КУЗОВА

2-15

№

Стандартная точка измерения

Форма
отверстия

Размер, мм

21

Центр разметочной риски передней поперечины (центровая
кузова)

−

−

22

Центр крепежного отверстия кронштейна промежуточного
охладителя

Круглая

9

23

Центр крепежного отверстия кронштейна промежуточного
охладителя

Круглая

9

24

Центр крепежного отверстия усиления переднего бампера

Круглая

9

25

Центр крепежного отверстия усиления переднего бампера

Круглая

9

26

Центр крепежного отверстия усиления переднего бампера

Круглая

9

27

Центр крепежного отверстия усиления переднего бампера

Круглая

9

28

Центр установочной риски внутренней части переднего
лонжерона

−

−

29

Центр установочной риски внутренней части переднего
лонжерона

−

−

30

Центр верхнего крепежного отверстия панели опоры фары

Круглая

6,6

31

Центр верхнего крепежного отверстия панели опоры фары

Круглая

6,6

32

Центр верхнего крепежного отверстия панели опоры фары

Круглая

6,6

33

Центр верхнего крепежного отверстия панели опоры фары

Круглая

6,6

34

Центр установочного отверстия со стороны передней верхней
части штанги

Круглая

6

35

Центр установочного отверстия переднего крыла

Круглая

6,6

36

Центр установочного отверстия передней стойки амортизатора

Круглая

11,5

37

Центр крепежного отверстия верхней панели капота

Круглая

6,6
