МЕСТА УСТАНОВКИ ЖЁСТКИХ ПРОКЛАДОК

КОНСТРУКЦИЯ КУЗОВА

1-26

МЕСТА УСТАНОВКИ ЖЁСТКИХ ПРОКЛАДОК

M4010008000352

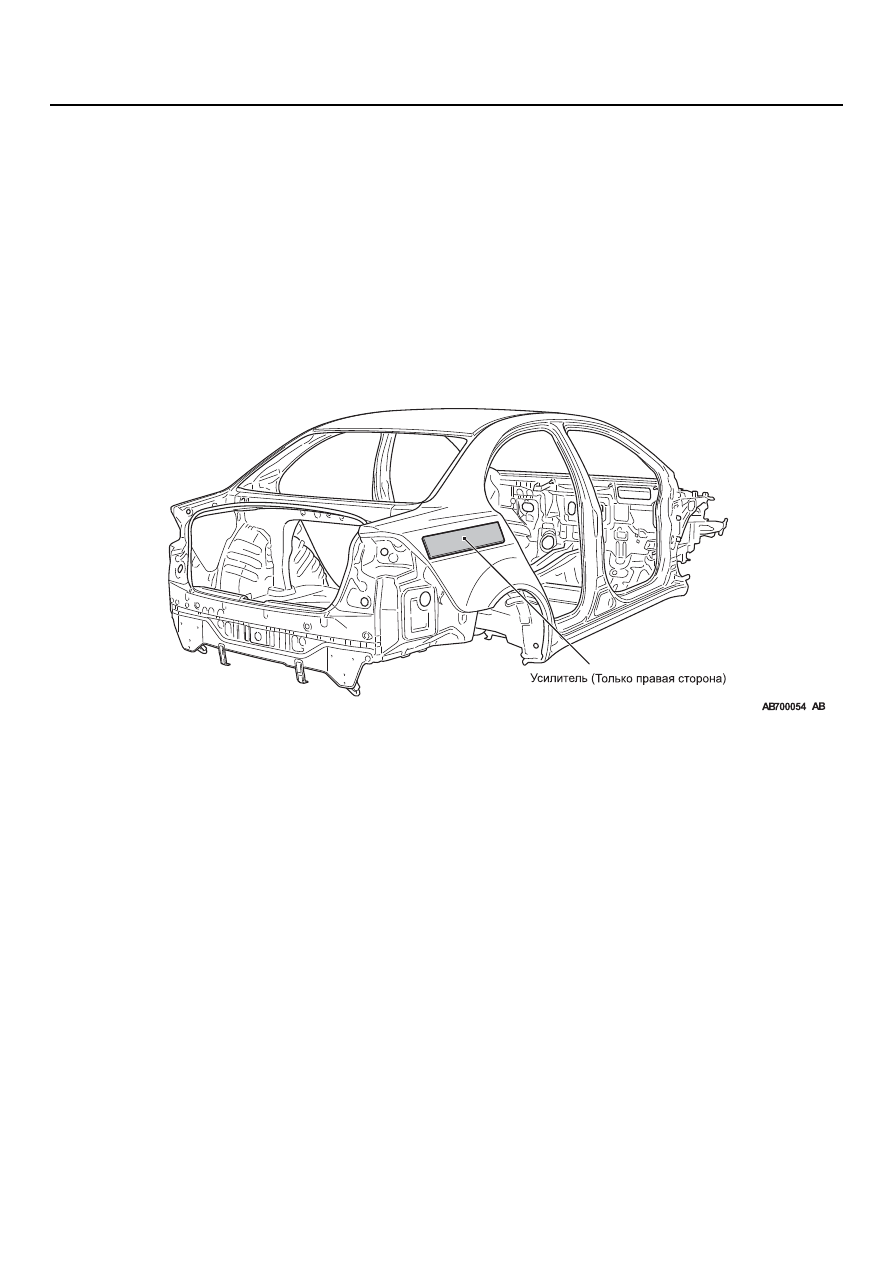

Для повышения прочности поверхности, с
внутренней стороны внешней панели было
принято установить листовые жёсткие прокладки.

ПРИМЕЧАНИЕ:

.

•

Основной компонент жёсткой прокладки –
эпоксидная смола. Прокладка имеет форму
листа, и в её состав входит стекловолокно
и наполнитель. Отвердевание происходит
при температурном воздействии.

•

Отдельные компоненты жёстких прокладок
для производства ремонтных работ не
поставляются. Замена повреждённой
жёсткой прокладки производится вместе с
панелью.

2-1

ГРУППА 2

РАЗМЕРЫ КУЗОВА

СОДЕРЖАНИЕ

РАЗМЕРЫ КУЗОВА И МЕТОДЫ
ИЗМЕРЕНИЙ . . . . . . . . . . . . . . . . . . .

2-2

ТИП "А" (РАЗМЕРЫ ПРОЕКЦИЙ)   .

2-3

НИЖНЯЯ ЧАСТЬ КУЗОВА . . . . . . . . . . . .

2-3

РАЗМЕРЫ УСТАНОВКИ ПОДВЕСКИ  . . .

2-6

ТИП "B" (ФАКТИЧЕСКИЕ РАЗМЕРЫ,
ПОЛУЧЕННЫЕ ПРИ ИЗМЕРЕНИИ).

2-9

НИЖНЯЯ ЧАСТЬ КУЗОВА  . . . . . . . . . . . .

2-9

РАЗМЕРЫ УСТАНОВКИ ПОДВЕСКИ. . . .

2-12

ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА. . . . . . . . . . .

2-14

БОКОВАЯ ЧАСТЬ КУЗОВА . . . . . . . . . . . .

2-17

ЗАДНЯЯ ЧАСТЬ КУЗОВА . . . . . . . . . . . . .

2-20

ВНУТРЕННЯЯ ЧАСТЬ КУЗОВА  . . . . . . . .

2-22

РАЗМЕРЫ КУЗОВА И МЕТОДЫ ИЗМЕРЕНИЙ

РАЗМЕРЫ КУЗОВА

2-2

РАЗМЕРЫ КУЗОВА И МЕТОДЫ ИЗМЕРЕНИЙ

M4020001000448

•

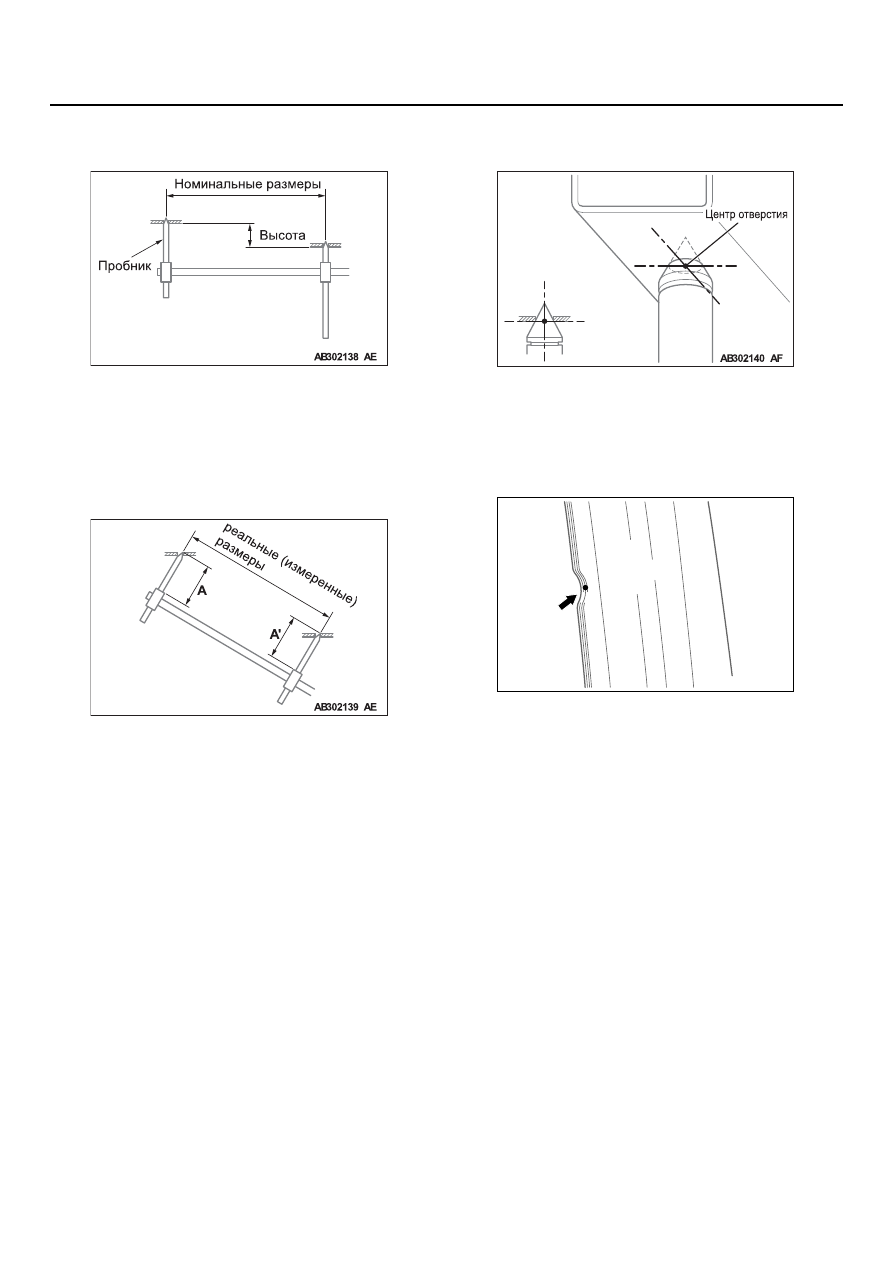

Тип "А" (размеры проекций) – это размеры

отображения измеряемого участка на
плоскость.

ПРИМЕЧАНИЕ. "Высота" – это расстояние от

предполагаемого стандартного уровня,
установленного на отметке 100 мм от
нижней предельной точки измерений.

•

Тип "В" (фактические размеры, полученные при

измерении) – это фактическое расстояние
между точками измерения. Измеряется с
помощью штангенциркуля, рулетки и т.п.

ПРИМЕЧАНИЕ.

.

•

Щупы штангенциркуля должны иметь
одинаковую длину (A=A’).

•

Следует избегать загибов и
закручивания измерительной ленты
рулетки.

•

Плотно вставьте щупы штангенциркуля в

отверстия измерения.

• Если стандартные размеры, указанные на

рисунке, заключены в прямоугольник, то это
означает, что позиции слева и справа
симметричны и имеют одинаковые размеры.

•

При использовании рисок для измерения

размеров установите точку измерения в
центре риски.

• Центровые точки кузова показаны для

проверки симметричности расположения
левой и правой позиций.

AB302141

AD

ТИП "А" (РАЗМЕРЫ ПРОЕКЦИЙ)

РАЗМЕРЫ КУЗОВА

2-3

ТИП "А" (РАЗМЕРЫ ПРОЕКЦИЙ)

 НИЖНЯЯ ЧАСТЬ КУЗОВА

M4020005001636

№

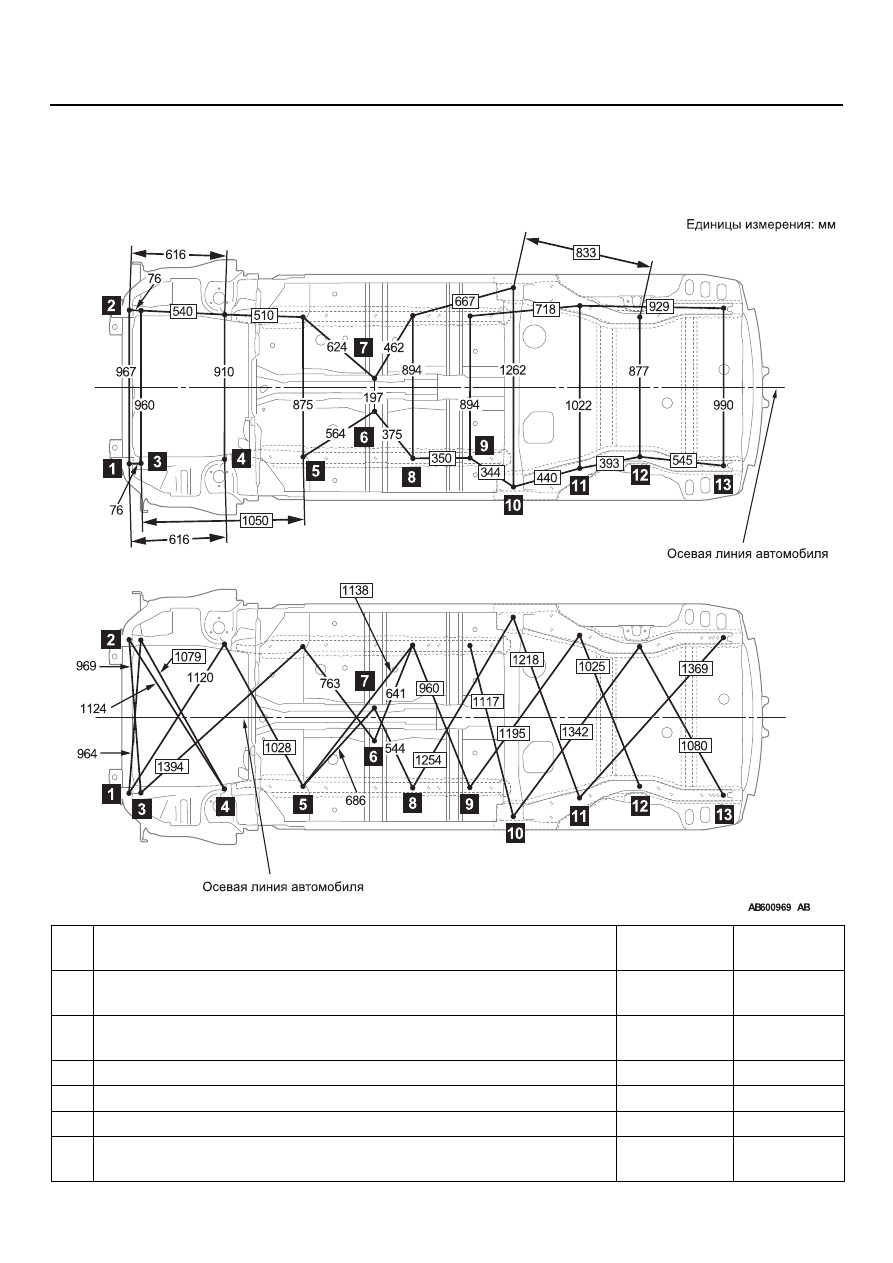

Стандартная точка измерения

Форма
отверстия

Размер, мм

1

Центр сливного отверстия передней нижней части передней
поперечины (слева)

Круглая

8

2

Центр сливного отверстия передней нижней части передней
поперечины (справа)

Круглая

8

3*

Центр отверстия во внутренней части переднего лонжерона

Круглая

25

4*

Центр крепёжного отверстия поперечины переднего моста

Круглая

15,5

5*

Центр сливного отверстия задней части переднего лонжерона

Круглая

16

6

Центр крепёжного отверстия раскоса каркаса пола передней части
кузова (слева)

Круглая

11
