ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ КУЗОВА

КОНСТРУКЦИЯ КУЗОВА

1-18

• Также в целях повышения прочности корпуса

автомобиля в качестве материала
центральной части дуги крыши кузова было
принято использовать стальные панели из
стали класса прочности не ниже "590-MPa".

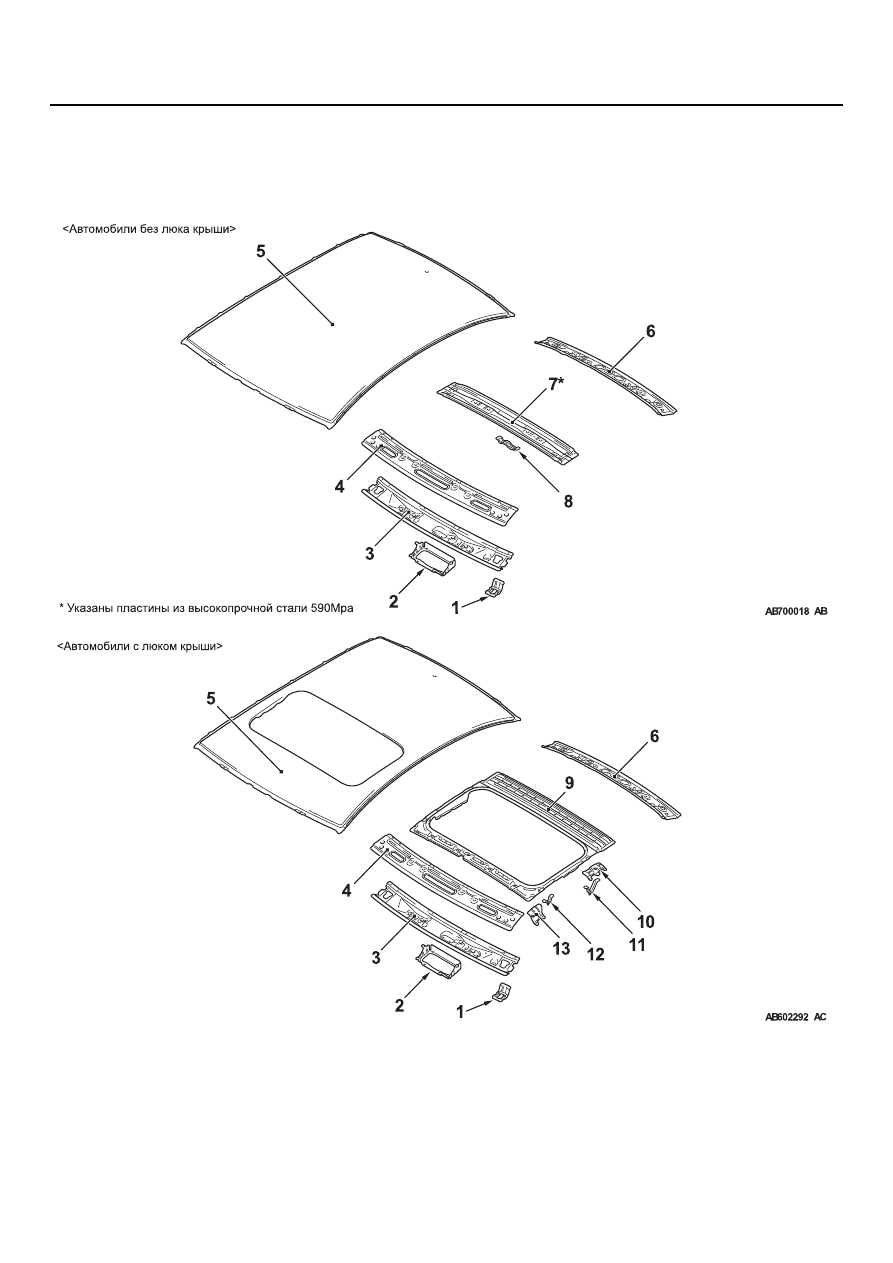

1.

Кронштейн противосолнечного козырька

2.

Кронштейн лампы для освещения карты
маршрута

3.

Передняя нижняя часть дуги багажника

4.

Передняя верхняя часть дуги багажника

5.

Панель крыши

6.

Задняя часть дуги багажника

7.

Центральная часть дуги крыши

8.

Кронштейн плафона освещения кабины

9.

Усиление панели крыши

10. Установленный задний кронштейн
11. Кронштейн "A"
12. Кронштейн "B"
13. Установленный передний кронштейн

ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ КУЗОВА

КОНСТРУКЦИЯ КУЗОВА

1-19

НИЖНЯЯ ЧАСТЬ КУЗОВА

M4010014000986

ПОЛ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

В целях повышения прочности кузова
автомобиля в конструкции передней части
поперечины пола передней части кузова и
лонжерона пола передней части кузова было
принято использовать стальные панели из стали
класса прочности не ниже "590-MPa", а в
конструкции поперечины боковой платформы
пола передней части кузова – панели из
сверхпрочной стали класса прочности "980-MPa".

ПОЛ ЗАДНЕЙ ЧАСТИ КУЗОВА

В целях повышения прочности кузова
автомобиля в конструкции удлинения пола
задней части кузова, передней части поперечины
пола задней части кузова и поперечины задних
сидений было принято использовать стальные
панели из стали класса прочности не ниже
"590-MPa".

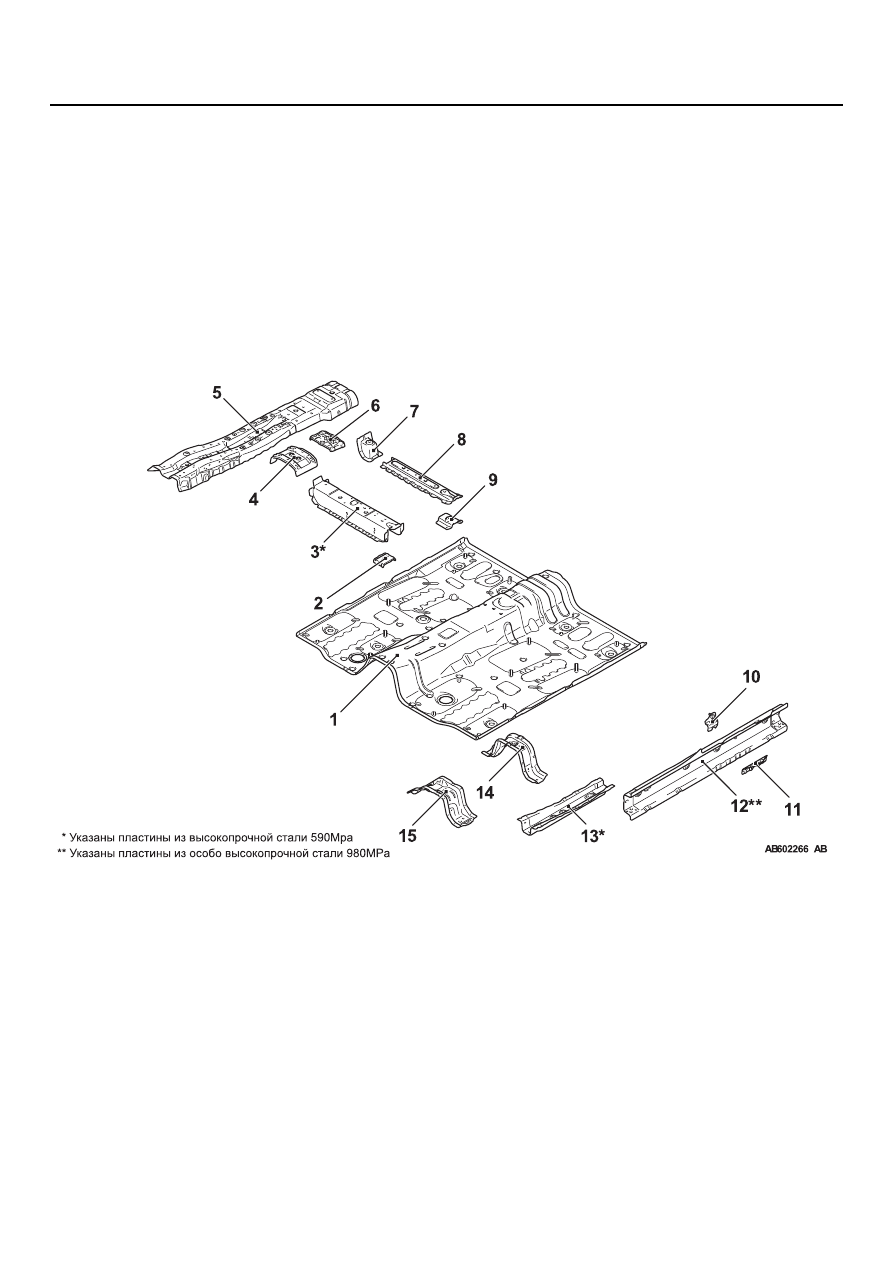

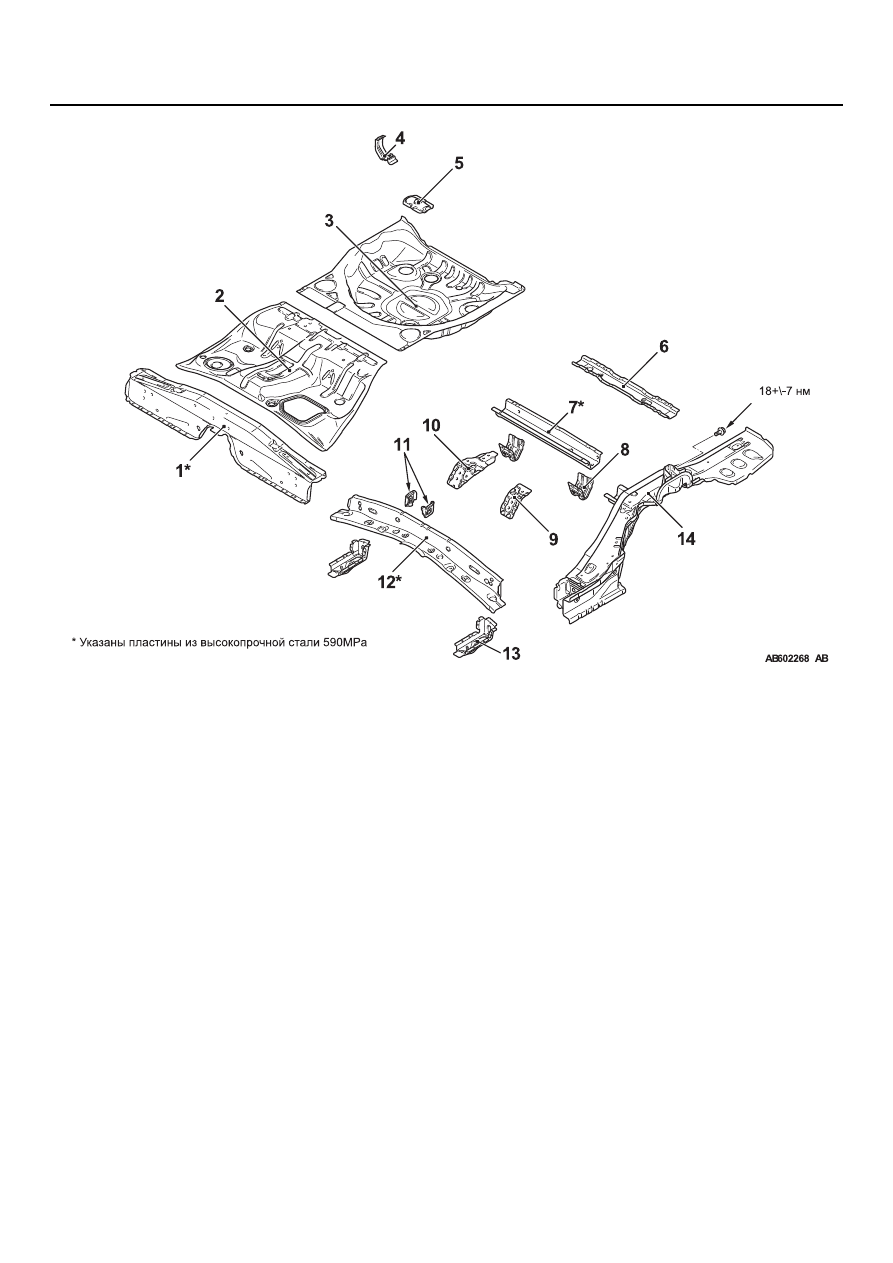

1.

Пол передней части кузова

2.

Усиление передней части поперечины пола
передней части кузова

3.

Передняя часть поперечины пола передней
части кузова

4.

Усиление рычага парковочного тормоза

5.

Усиление каркаса

6.

Усиление кабеля парковочного тормоза

7.

Задняя часть центрального кронштейна сиденья

8.

Задняя часть поперечины пола передней части
кузова

9.

Боковая часть центрального кронштейна сиденья

10. Усиление ремней безопасности
11. Центральное усиление передней внутренней

части поперечины боковой платформы кузова

12. Поперечина боковой платформы пола передней

части кузова

13. Лонжерон пола передней части кузова
14. Задняя центральная часть поперечины пола

передней части кузова

15. Передняя часть поперечины пола передней

части кузова

ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ КУЗОВА

КОНСТРУКЦИЯ КУЗОВА

1-20

УСИЛЕНИЕ ЛОНЖЕРОНА ЗАДНЕЙ
ЧАСТИ КУЗОВА

В целях повышения прочности кузова
автомобиля в конструкции усиления лонжерона
задней части кузова, удлинителя лонжерона пола
задней части кузова, усиления задней части
поперечины боковой платформы кузова и
вторичной перегородки лонжерона кузова было
принято использовать стальные панели из стали
класса прочности не ниже "590-MPa".

1.

Удлинение пола задней части кузова

2.

Панель под полом заднего сиденья

3.

Задняя часть днища пола задней части кузова

4.

Кронштейн домкрата

5.

Кронштейн запасного колеса

6.

Задняя поперечина пола задней части кузова

7.

Передняя часть поперечины пола задней части
кузова

8.

Задний кронштейн топливного бака

9.

Усиление ремня безопасности заднего сиденья
(слева)

10. Усиление ремня безопасности заднего сиденья

(справа)

11. Внутренняя часть вторичной перегородки

поперечины заднего сиденья

12. Поперечина заднего сиденья

13. Лонжерона – удлинение пола передней части

кузова

14. Лонжерон пола задней части кузова

ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ КУЗОВА

КОНСТРУКЦИЯ КУЗОВА

1-21

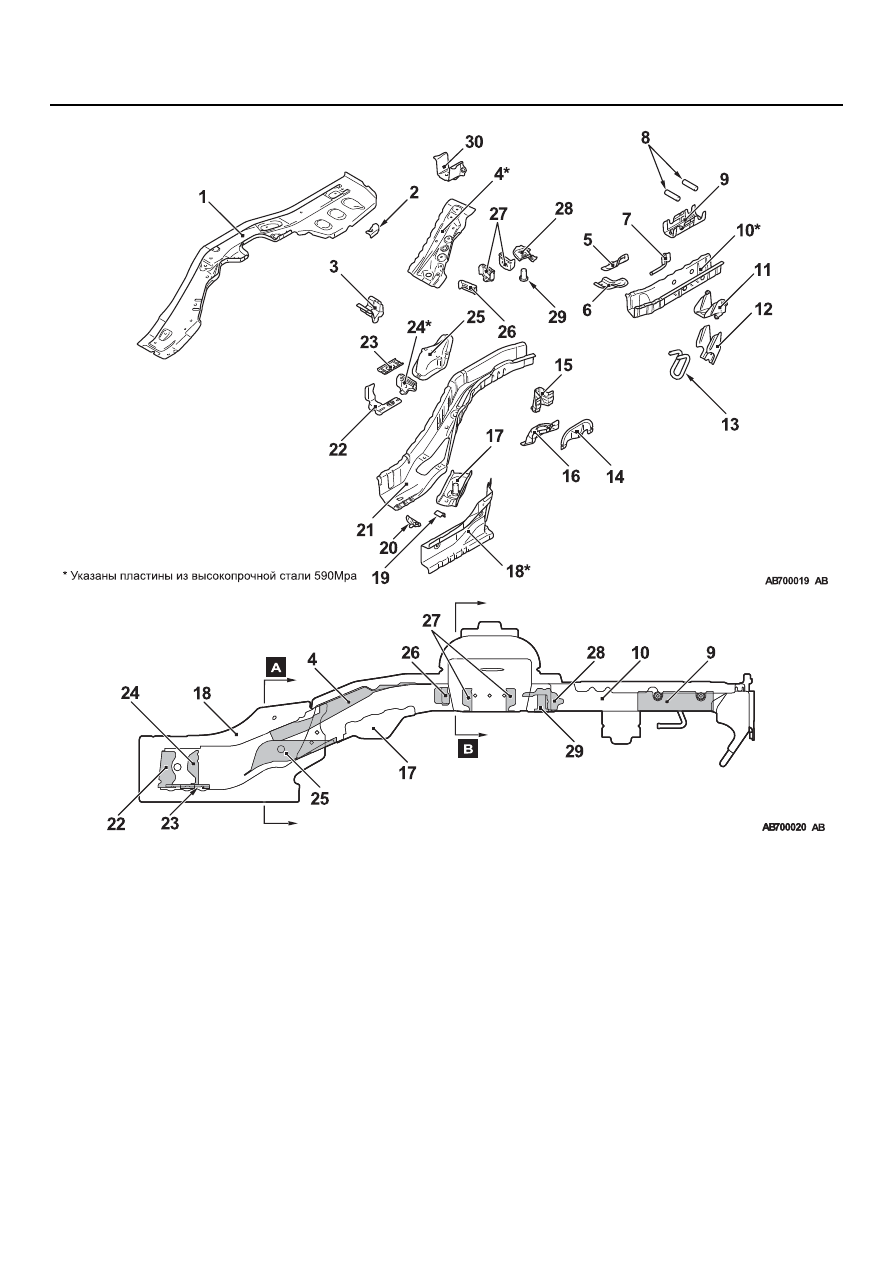

1.

Боковая панель пола задней части кузова

2.

Задняя часть усиления лонжерона пола задней части
кузова

3.

Удлинение поперечины пола задней части кузова

4.

Усиление лонжерон пола задней части кузова

5.

Верхняя задняя часть поперечины пола задней части
кузова

6.

Задняя часть удлинения поперечины пола задней
части кузова

7.

Задняя часть подвеса глушителя

8.

Буксировочная рама

9.

Усиление буксировочного кронштейна

10.

Удлинитель лонжерона пола задней части кузова

11.

Опора переднего бампера (слева)

12.

Задняя часть усиления буксировочного крюка (слева)

13.

Задний буксировочный крюк (слева)

14.

Задняя часть панели корпуса пружины

15.

Задняя часть усиления корпуса пружины

16.

Кронштейн задней части корпуса пружины

17.

Передняя часть кронштейна задней подвески

18.

Внутренняя часть поперечины боковины платформы
кузова со стороны пола задней части кузова

19.

Кронштейн шланга задних тормозов

20.

Задний кронштейн кабеля заднего парковочного
тормоза

21.

Нижняя часть лонжерона пола задней части кузова

22.

Передняя часть удлинителя лонжерона пола задней
части кузова

23.

Задняя крепежная пластина

24.

Вторичная перегородка лонжерона пола задней части
кузова

25.

Кронштейн продольного рычага подвески

26.

Центральная часть вторичной перегородки лонжерона
пола задней части кузова

27.

Задняя часть вторичной перегородки лонжерона пола
задней части кузова

28.

Задняя часть кронштейна задней подвески

29.

Трубная гайка

30.

Опора заднего бампера (справа)
