ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Комбинация приборов

54-24

ПРОВЕРКА ХОДА ПОПЛАВКА ДАТЧИКА УРОВНЯ
ТОПЛИВА

Перемещая поплавок до касания упоров, измерьте высоту А в точке Е
(низшая) и высоту в точке F (высшая).

Номинальные величины:

А: 17,4 мм
В: 130,2 мм

ТЕРМОРЕЗИСТОР (ТЕРМИСТОР)

1.

Подсоедините датчик уровня топлива (термистор) через контрольную
лампу (12 В - 3,4 Вт) к аккумуляторной батарее. Погрузите датчик в
воду.

2.

Датчик уровня топлива исправен, если лампа горит при поднятии
датчика из воды, и лампа гаснет при погружении датчика в воду.

Внимание
После проведения данной проверки вытрите датчик, высушите
его и установите в топливный бак.

ПРОВЕРКА УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДВИГАТЕЛЯ

Отсоедините разъем датчика температуры

охлаждающей жидкости.

При повороте ключа зажигания в положение

ON (ВКЛ) контрольная лампа загорается.

Стрелка указателя температуры
движется.

Подсоедините контрольную лампу
(12 В - 3,4 Вт) между разъемом со стороны
жгута проводов и "массой" (см. рис. 1).

OK

Замените датчик температуры

охлаждающей жидкости двигателя.

OK

NG

Замените указатель температуры

охлаждающей жидкости двигателя.

Отремонтируйте жгут проводов.

NG

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Комбинация приборов

54-25

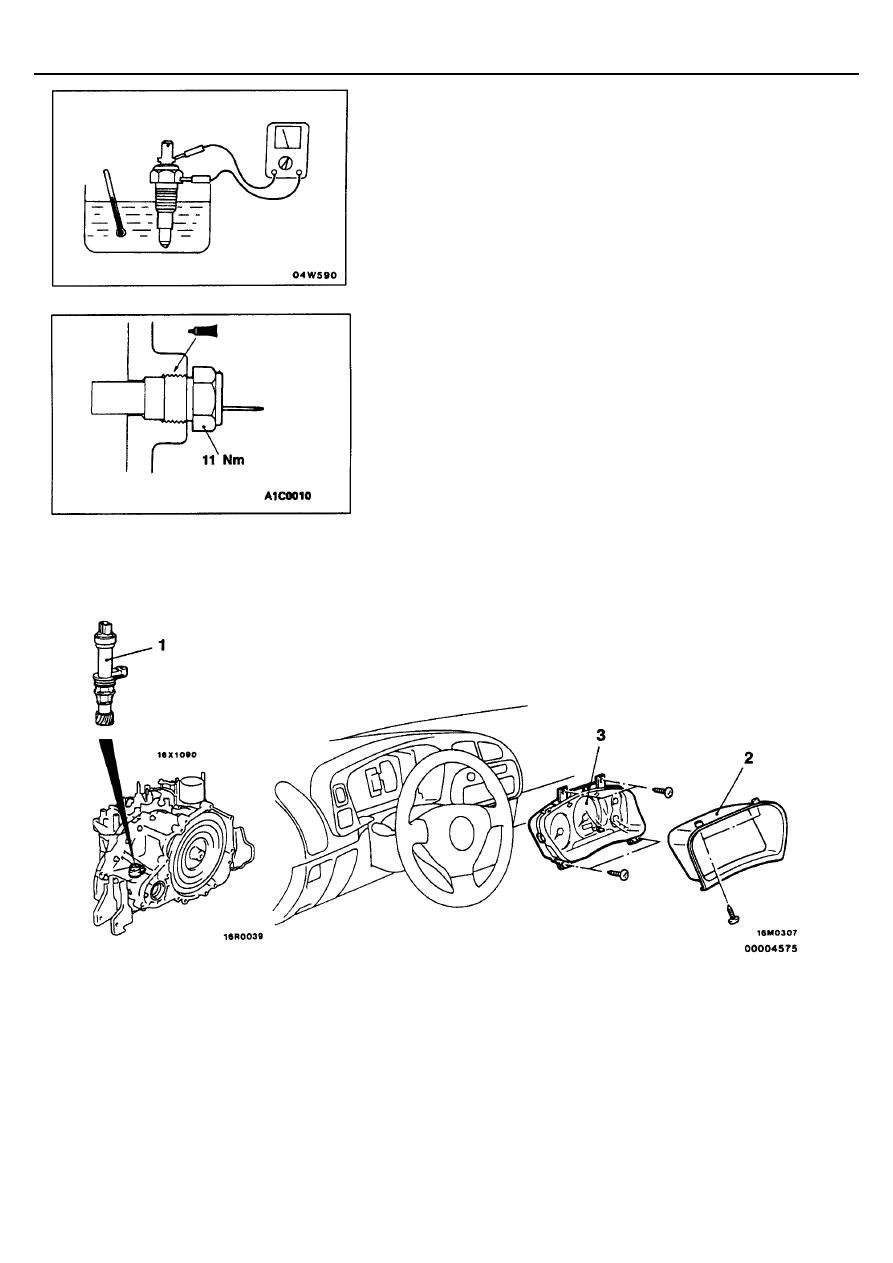

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

1.

Слейте охлаждающую жидкость из двигателя. (См. ГЛАВУ 14 -
Технические операции на автомобиле).

2.

Снимите датчик температуры охлаждающей жидкости.

3.

Погрузите датчик в воду с температурой 70

°

С и измерьте его

сопротивление.
Номинальное значение: 104

±±±±

13,5 Ом

4.

После окончания проверки нанесите на резьбовую часть датчика
рекомендованный герметик.
Герметик:

3М  Adhesive nut locking No. 4171 или аналогичный ему

5.

Залейте в двигатель охлаждающую жидкость. (См. ГЛАВУ 14 -
Технические операции на автомобиле).

КОМБИНАЦИЯ ПРИБОРОВ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия датчика скорости
автомобиля

•

   Воздушный фильтр, шланг забора воздуха

1. Датчик скорости автомобиля

Последовательность снятия комбинации приборов
2. Козырек комбинации приборов
3. Комбинация приборов

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Комбинация приборов

54-26

ПРОВЕРКА

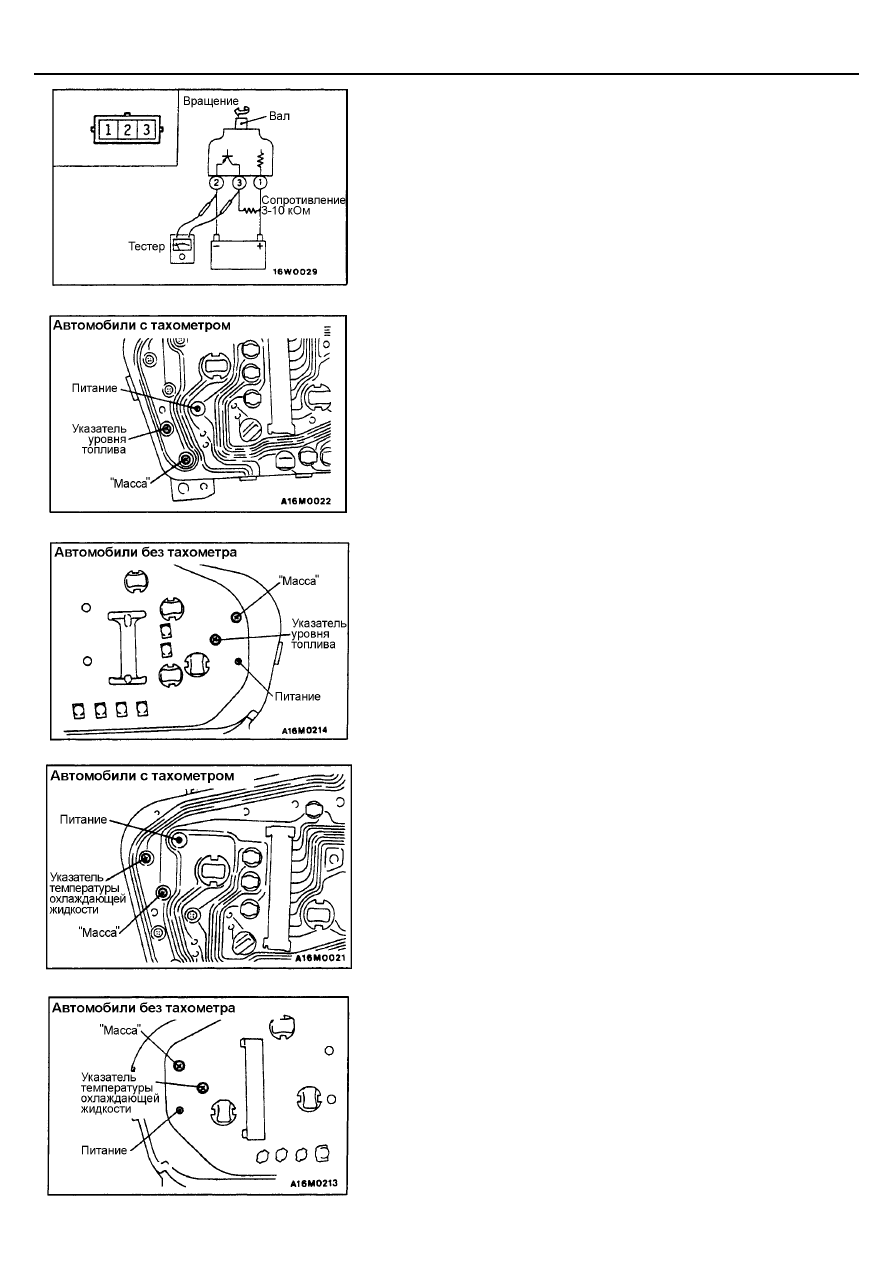

ПРОВЕРКА ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ

1.

Снимите датчик скорости и подсоедините к нему сопротивление 3-10
кОм, как показано на рисунке.

2.

Вращая вал датчика скорости проверьте, что на выводах 2-3
возникает напряжение (4 импульса за один оборот).

ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАТЕЛЯ УРОВНЯ
ТОПЛИВА

1.

Отверните винт крепления провода питания.

2.

При помощи тестера измерьте сопротивление между следующими
выводами:
Номинальное значение:

Питание – "масса": 192

±±±±

19,2

Питание - Указатель уровня топлива: 89

±±±±

8,9

Указатель уровня топлива – "масса": 103

±±±±

10,3

Предостережение
При подключении пробника тестера к выводу питания будьте
осторожны, не прикасайтесь к печатной плате.

ПРОВЕРКА СОПРОТИВЛЕНИЯ УКАЗАТЕЛЯ
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДВИГАТЕЛЯ

1.

Отверните винт крепления провода питания.

2.

При помощи тестера измерьте сопротивление между следующими
выводами:
Номинальное значение:

Питание – "масса": 187

±±±±

18,7

Питание - Указатель температуры: 90

±±±±

4,5

Указатель температуры – "масса": 247

±±±±

24,7

Предостережение
При подключении пробника тестера к выводу питания будьте
осторожны, не прикасайтесь к печатной плате.

ЭЛЕКТРООБОРУДОВАНИЕ КУЗОВА -

Фара головного света и
передний указатель поворота

54-27

ФАРА ГОЛОВНОГО СВЕТА И ПЕРЕДНИЙ УКАЗАТЕЛЬ
ПОВОРОТА

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Предельно допустимое
значение

Регулировка положения
фары головного света при
ближнем свете

В вертикальном направлении

60 мм ниже горизонтали (Н)

-

В горизонтальном
направлении

Положение, при котором наклонное
сечение (15

°

) пересекает

вертикальную линию (V)

-

Яркость света, Кандела (cd)

-

30000 или более

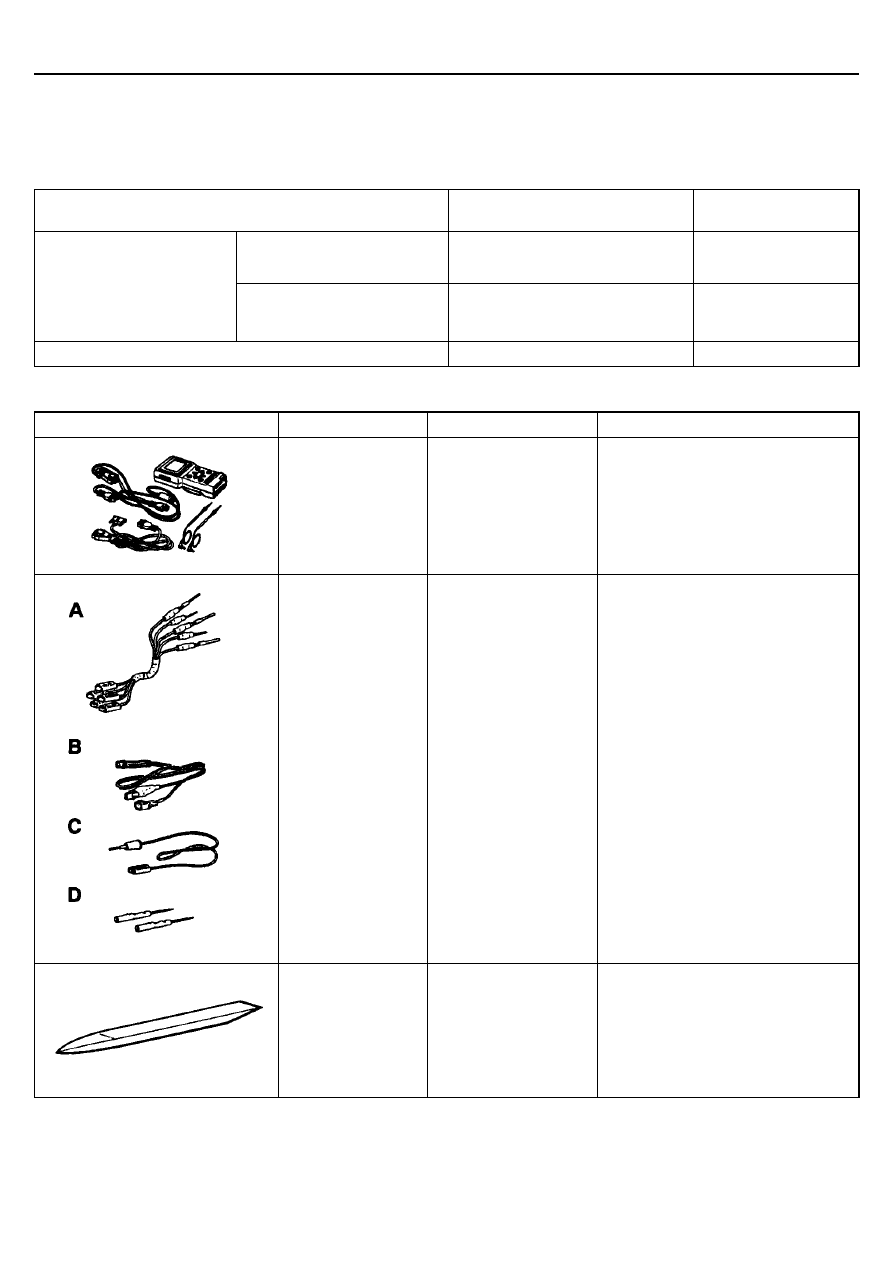

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Назначение

MB 991502

Диагностический
прибор MUT-II в
комплекте

Проверка выходного сигнала
электронного блока управления
ETACS

MB 991223

A: MB 991219

B: MB 991220

C: MB 991221

D: MB 991222

Комплект тестовых
проводов
А: Жгут тестовых
проводов
В: Жгут тестовых
проводов со
светодиодом
С: Переходник жгута
тестовых проводов со
светодиодом
D: Пробники

Осуществление измерений
напряжения и сопротивления в
процессе поиска неисправностей
А: Проверка надежности контактов
(давления контактов) в электрическом
разъеме.
В, С: Проверка цепи питания
D: Подсоединение тестера

MB 990784

Съемник декоративных
деталей

Снятие накладки переключателя
