Mitsubishi Colt Lancer (1996-1998). Руководство - часть 187

SRS -

Специальные инструменты/



Контрольный инструмент/



Поиск неисправностей

52B-6

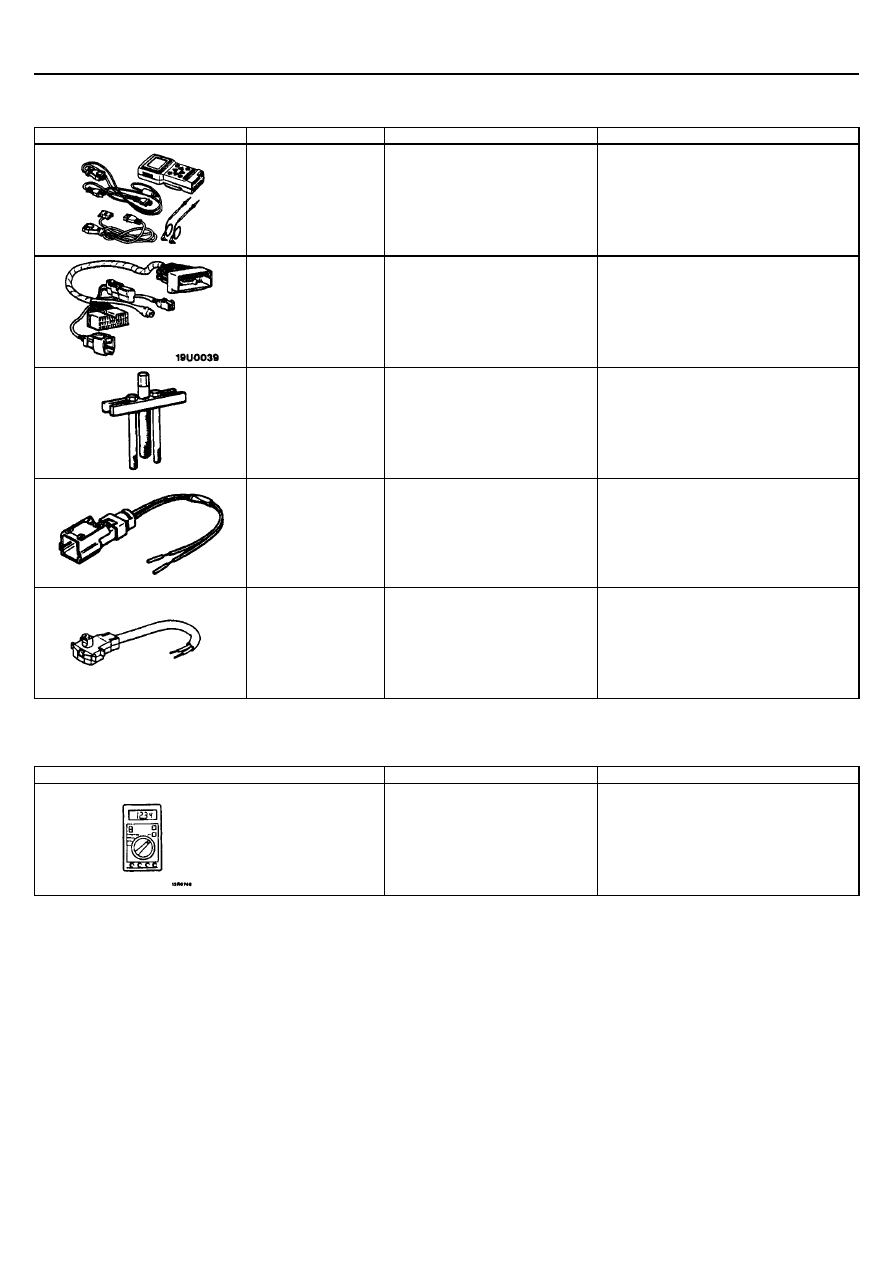

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Назначение

МВ 991502

MUT-II и комплект
принадлежностей

Считывание кодов неисправности
Стирание кодов неисправности
Считывание периода неисправности
Считывание количества стираний

МВ 991613

Жгут проводов для проверки
системы SRS

Проверка электрической цепи SRS

МВ 990803

Съемник рулевого колеса

Снятие рулевого колеса

МВ 686560

Жгут проводов А с адаптером
для подушки безопасности
SRS

Срабатывание подушек безопасности
и ремня с преднатяжителем внутри
автомобиля
Срабатывание подушки безопасности
пассажира снаружи автомобиля

MR 203491 или МВ
682919

Жгут проводов В с адаптером
для подушки безопасности
SRS

Срабатывание подушки безопасности
водителя снаружи автомобиля

КОНТРОЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Наименование

Назначение

Цифровой универсальный
тестер

Проверка электрической цепи
системы SRS
Используйте тестер, верхний предел
измерений тока которого не более
2 мА при минимальном диапазоне
сопротивлений

ПОИСК НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ

Смотрите ГЛАВУ 00 – Пользование методикой обнаружения неисправностей и контроля.

ФУНКЦИЯ САМОДИАГНОСТИКИ
ПРОВЕРКА ДИГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ

Подсоедините MUT-II к диагностическому разъему (16-ти контактному) под панелью приборов и считайте коды
неисправностей.
(Смотрите ГЛАВУ 00 – Пользование методикой обнаружения неисправностей и контроля).

СТИРАНИЕ ДИГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ

Смотрите ГЛАВУ 00 - Пользование методикой обнаружения неисправностей и контроля.

SRS -

Поиск неисправностей

52B-7

ТАБЛИЦА КОДОВ НЕИСПРАВНОСТЕЙ

Произведите проверку системы в соответствии с таблицей диагностических кодов неисправностей.

№ кода

Проверяемый элемент

Страница

14

Цепи аналогового датчика ускорения в электронном блоке управления SRS

52В-7

15, 16

Цепи предохранительного датчика ускорений в электронном блоке управления SRS

52В-8

21, 22, 61, 62

Цепи модуля подушки безопасности водителя (электрозапал)

52В-8

24, 25, 64, 65

Цепи модуля подушки безопасности переднего пассажира (электрозапал)

52В-9

31, 32

Конденсатор цепей электронного блока управления SRS

52В-9

34*

Контрольная цепь фиксатора электрического разъема электронного блока управления
SRS

52В-9

35

Электронный блок управления SRS (при сработавших подушках безопасности) и его
цепи

52В-10

41*

Цепь питания замка зажигания IG

1

 (A)

52В-10

42*

Цепь питания замка зажигания IG

1

 (B)

52В-11

Лампа не загорается*

52В-12

43

Цепи контрольной лампой SRS

Лампа не гаснет

52В-13

44

Цепи контрольной лампой SRS

52В-13

45

Цепи EEPROM (электрически стираемое программируемое постоянное запоминающее
устройство) внутри электронного блока управления SRS и аналогово-цифрового
преобразователя

52В-13

51, 52

Цепи модуля подушки безопасности водителя (цепь управления электрозапалом)

52В-13

54, 55

Цепи модуля подушки безопасности переднего пассажира (цепь управления
электрозапалом)

52В-13

ПРИМЕЧАНИЕ:
(1) *:Если состояние автомобиля возвращается к нормальному, то код неисправности будет автоматически стерт и

контрольная лампа SRS вернется к нормальному состоянию.

(2) Если произошел разряд аккумуляторной батареи, то сохранятся коды неисправностей 41 или 42. При появлении на

дисплее этих кодов проверьте аккумуляторную батарею.

МЕТОДИКИ ПРОВЕРКИ ПО ДИАГНОСТИЧЕСКИМ КОДАМ НЕИСПРАВНОСТИ

Код № 14 Система аналогового датчика ускорений в электроном
блоке управления SRS

Вероятная причина

Электронный блок управления SRS отслеживает выходной сигнал основного (аналогового)
датчика ускорения (расположенного внутри данного блока управления). Блок управления SRS
выводит данный код при обнаружении любой из нижеследующих неисправностей:

•

  Не работает основной (аналоговый) датчик ускорения

•

  Ненормальные характеристики аналогового датчика ускорений

•



Ненормальный выходной сигнал аналогового датчика ускорений

•



Неисправность электронного блока

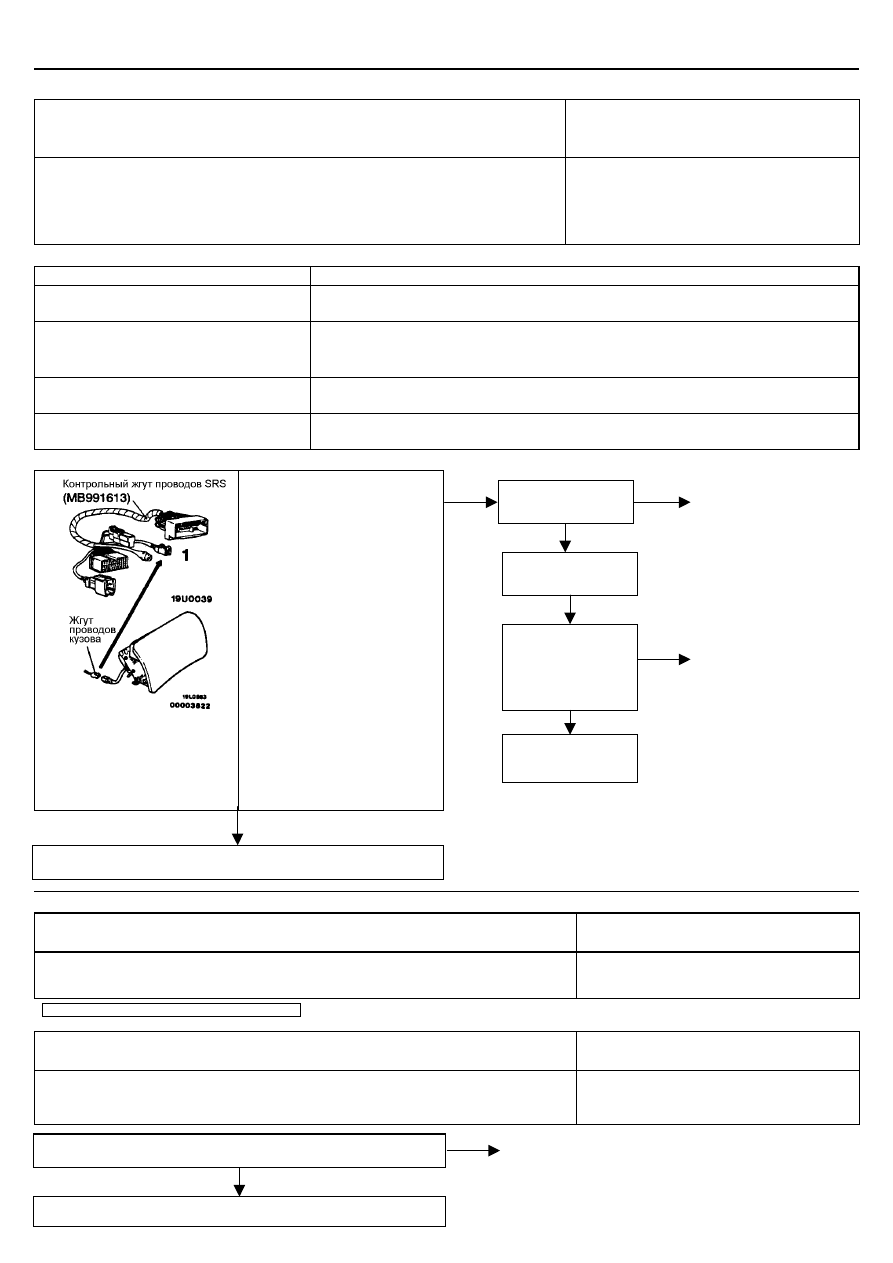

управления SRS

Замените электронный блок управления SRS

SRS -

Контрольная карта кодов диагностики

52B-8

Код № 15 Цепи предохранительного датчика ускорения в
электронном блоке управления SRS

Вероятная причина

Данный код выводится при разрыве цепи или коротком замыкании между выводами
предохранительного датчика ускорения внутри электронного блока управления SRS.
Причинами неисправности для каждого из кодов являются следующие:

•

  Неисправность электронного блока управления

SRS

Код № 15

Короткое замыкание в предохранительном датчике ускорения

Код № 16

Обрыв цепи в предохранительном датчике

Замените электронный блок управления SRS

Коды № 21, 22, 61 или 62 Цепи модуля подушки
безопасности водителя (электрозапала)

Вероятная причина

Данные коды выдаются при наличии несоответствующего сопротивления между
входными выводами модуля подушки безопасности водителя (электрозапала).
Причинами неисправности для каждого из кодов являются следующие:

•

  Неисправность часовой пружины

•

  Неисправность (обрыв цепи) в жгуте проводов

или плохой контакт в разъеме жгута проводов

•

  Неисправность модуля подушки безопасности

водителя (электрозапала)

•

  Неисправность электронного блока управления

SRS

№ кода

Признак неисправности

21

•



Короткое замыкание в цепи электрозапала модуля подушки безопасности
водителя или в жгуте проводов

•



Короткое замыкание в цепи часовой пружины

22

•



Обрыв в цепи электрозапала модуля подушки безопасности водителя или
обрыв в жгуте проводов

•



Обрыв цепи часовой пружины

•



Отсутствие контакта в разъеме жгута проводов

61

•



Короткое замыкание в жгуте проводов ведущем от источника питания к
электрозапалу модуля подушки безопасности водителя

62

•



Короткое замыкание в жгуте проводов “массы” электрозапала модуля подушки
безопасности водителя

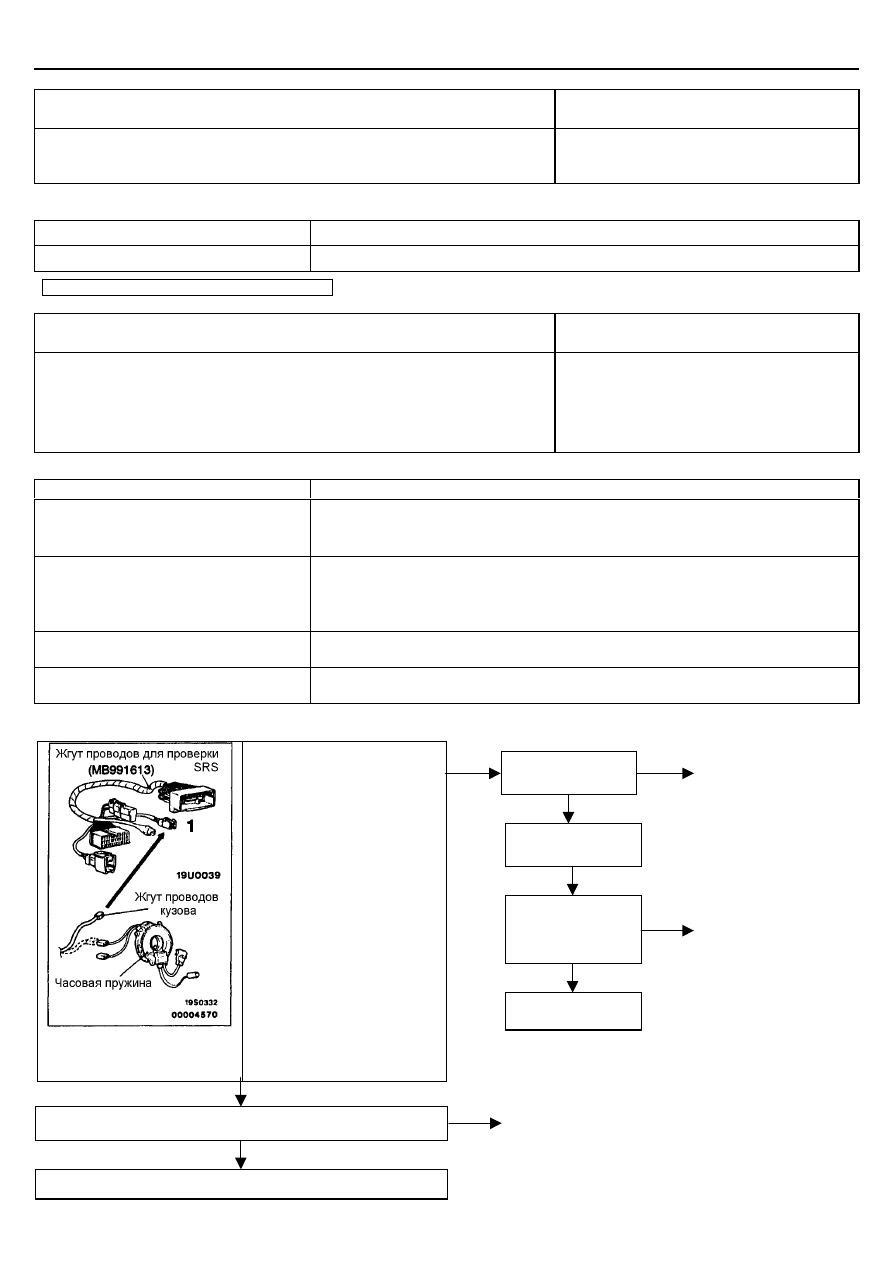

MUT-II Self Diag code (Код
самодиагностики)

•

  Отсоедините разъем В-57

часовой пружины

•

  Подсоедините разъем

контрольного жгута
проводов (1)

•

  Сотрите в памяти код

неисправности

•

  Проверьте, выдаются ли коды

№ 21, 22, 61 или 62?

Проверьте разъемы:

В57, В15

Проверьте часовую пружину

(Смотрите стр. 52В-30)

Нет

Замените модуль подушки безопасности водителя

ОК

Отремонтируйте

NG

NG

ОК

Проверьте признаки

неисправностей

NG

Проверьте жгут про-
водов между блоком
SRS - ECU и часовой

пружиной

ОК

Замените блок SRS -

ECU

Отремонтируйте

NG

Отремонтируйте

NG

SRS -

Поиск неисправностей

52B-9

Коды № 24, 25, 64 или 65
Цепи модуля подушки безопасности переднего пассажира
(электрозапала)

Вероятная причина

Данные коды выводятся при наличии несоответствующего сопротивления между входными
выводами электрозапала модуля подушки безопасности водителя.
Причины неисправностей для каждого из кодов являются следующие:

•

  Неисправность (обрыв цепи) в жгуте проводов

или плохой контакт в разъеме жгута проводов

•

  Неисправность (электрозапала) модуля

подушки безопасности

•

  Неисправность электронного блока

управления SRS

№ кода

Причина неисправности

24

•



Короткое замыкание в модуле (электрозапале) подушки безопасности
переднего пассажира или в жгуте проводов

25

•



Обрыв цепи в модуле (электрозапале) подушки безопасности переднего
пассажира или обрыв в жгуте проводов.

•



Отсутствие контакта в разъеме жгута проводов

64

•



Короткое замыкание в жгуте проводов, идущем от источника питания к модулю
(электрозапалу) подушки безопасности переднего пассажира

65

•



Короткое замыкание в проводе “массы” модуля (электрозапала) подушки
безопасности переднего пассажира

Код № 31 или 32 Конденсатор электронного блока управления
SRS и его цепи

Вероятная причина

Данные коды неисправностей выводятся при наличии отличающегося от номинального
сопротивления между входными выводами модуля (электрозапала) подушки безопасности
водителя.

•

  Неисправность электронного блока

управления SRS

Замените электронный блок управления SRS

Код № 34. Конрольная цепь фиксатора электрического разъема
электронного блока управления SRS

Вероятная причина

Данный код выдается при отсутствии контакта в соединительных разъемах электронного
блока управления SRS. Однако, если состояние автомобиля возвращается к нормальному, то
код № 34 будет автоматически стерт и контрольная лампа SRS погаснет.

•

  Неисправность (плохой контакт) в разъемах

•

  Неисправность электронного блока

управления SRS

MUT-II Код самодиагностики

•

  Отсоедините разъем В-07 от

модуля подушки безопа-
сности переднего пассажира

•

  Подсоедините разъем

контрольного жгута проводов
SRS (1)

•

  Сотрите в памяти код

неисправности

Проверьте, выдаются ли коды
№ 24, 25, 64 или 65?

Проверьте разъемы:

В-07, В-15.

Замените модуль подушки безопасности переднего пассажира.

Нет

Да

ОК

Проверьте признаки

неисправностей.

NG

Проверьте жгут про-
водов между модулем
подушки безопасности
пассажира и
электронным блоком

управления SRS .

ОК

Замените
электронный блок

управления SRS.

Отремонтируйте

NG

Отремонтируйте

NG

Проверьте разъем:

В-15.

Замените электронный блок управления SRS.

ОК

Отремонтируйте

NG
