ИНТЕРЬЕР -

Ремень безопасности переднего сиденья

52А-16

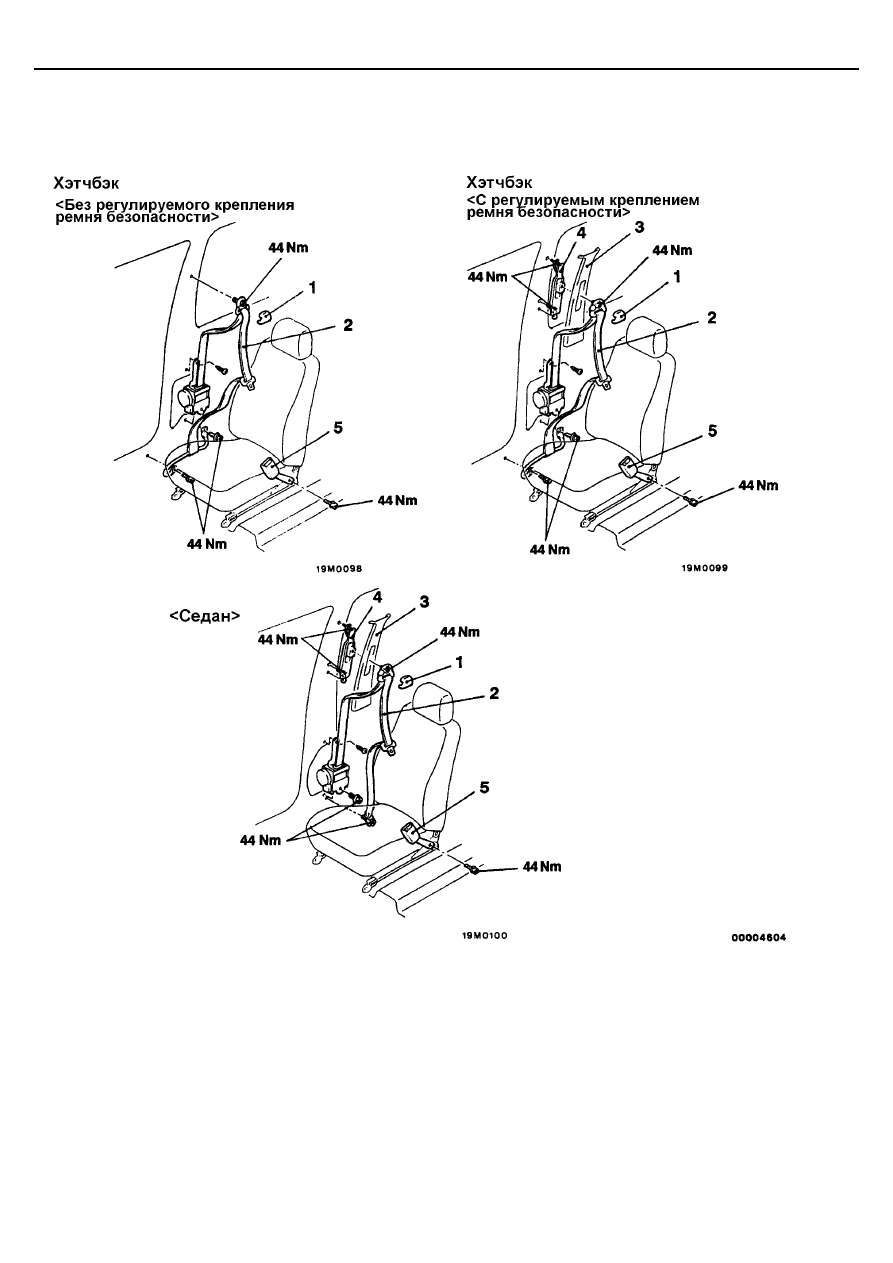

РЕМЕНЬ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ

Методика снятия и установки ремней безопасности с преднатяжителем описана в ГЛАВЕ 52В - Ремень безопасности с
преднатяжителем.

СНЯТИЕ И УСТАНОВКА

Последовательность снятия ремня
безопасности

•



Облицовка заднего бокового окна <Хэтчбэк>

(См. стр. 52А-8)

•



Облицовка центральной стойки нижняя

<Седан>  (См. стр. 52А-9)

1. Накладка болта крепления направляющей
ремня
2. Ремень безопасности

3. Облицовка центральной стойки верхняя
(см. стр. 52А-8, 9)
4. Регулируемая планка крепления ремня безопасности
Последовательность снятия замка ремня безопасности

•



Переднее сиденье (См. стр. 52А-11)

5. Замок ремня безопасности

ИНТЕРЬЕР

-

Ремень безопасности заднего сиденья

52А-17

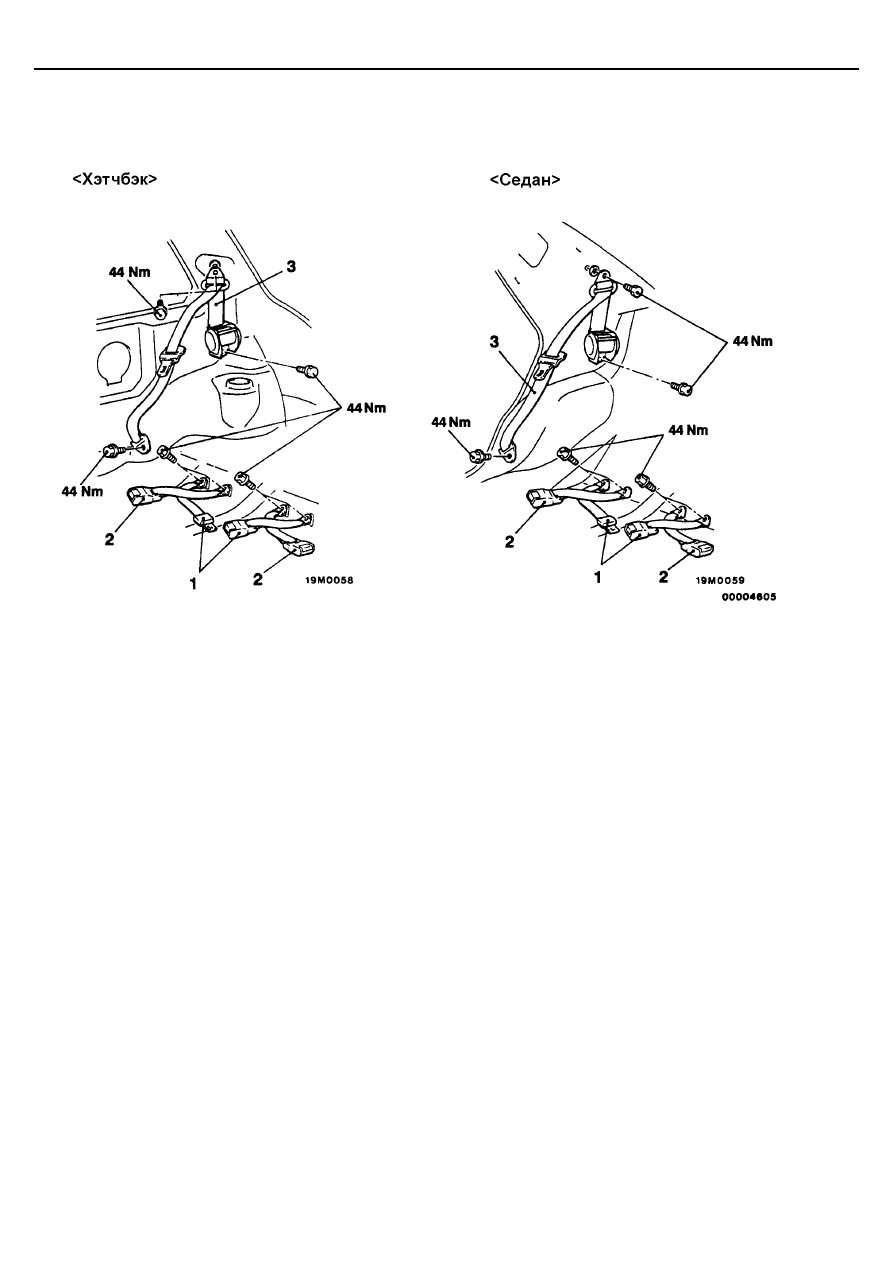

РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия

•



Заднее сиденье (См. стр. 52А-14)

1. Фиксатор и наружный ремень безопасности
(центральный ремень безопасности)
2. Фиксатор ремня безопасности

•



Облицовка заднего бокового окна <Хэтчбэк>

(см. стр. 52А-8)

•



Облицовка задней стойки (см. стр. 52А-8, 9)

3. Ремень безопасности

ПРИМЕЧАНИЕ

s

52B-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

МЕРЫ БЕЗОПАСНОСТИ ПРИ
ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
СИСТЕМЫ SRS ........................................ 4

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 6

КОНТРОЛЬНЫЙ ИНСТРУМЕНТ ............. 6

ПОИСК НЕИСПРАВНОСТЕЙ .................. 6

ОБСЛУЖИВАНИЕ СИСТЕМЫ SRS ........ 15

ПРОВЕРКА СИСТЕМЫ ПОСЛЕ
АВАРИИ.................................................... 19

ОБСЛУЖИВАНИЕ УЗЛОВ И ДЕТАЛЕЙ
СИСТЕМЫ SRS ........................................ 22

ПРЕДУПРЕЖДАЮЩИЕ ЭТИКЕТКИ........ 23

БЛОК УПРАВЛЕНИЯ НАДУВНОЙ
ПОДУШКОЙ БЕЗОПАСНОСТИ
(SRS - ECU)............................................... 24

МОДУЛИ ПОДУШЕК БЕЗОПАСНОСТИ
И ЧАСОВАЯ ПРУЖИНА........................... 25

РЕМЕНЬ БЕЗОПАСНОСТИ С
ПРЕДНАТЯЖИТЕЛЕМ ............................. 31

МЕТОДИКА УТИЛИЗАЦИИ МОДУЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ И
ПРЕДНАТЯЖИТЕЛЯ РЕМНЯ
БЕЗОПАСНОСТИ ..................................... 34

Разрядка не сработавшей подушки
безопасности и не сработавшего
преднатяжителя ремня
безопасности........................................ 34

Процедура утилизации сработавшей
подушки безопасности и
сработавшего преднатяжителя
ремня безопасности............................. 41

Внимание

•



Перед любым обслуживанием или ремонтом внимательно изучите и соблюдайте требования техники
безопасности на стр. 52В-4.

•



При поиске неисправностей и обслуживании всегда соблюдайте методику поиска неисправностей в разделе на
стр. 52В-6.

•



При обслуживании или снятии (замене) любого узла или детали системы SRS выполняйте требования методики,
изложенные в разделе "обслуживание узлов и деталей системы SRS" (стр. 52В-22).

•



При возникновении любого вопроса по системе SRS, пожалуйста, обращайтесь к Вашему региональному
дистрибьютору.
