ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

АНАЛИЗ НЕИСПРАВНОСТИ

Условия для проверки

•

Не раньше, чем через 3 минуты после
запуска двигателя.

•

Температура охлаждающей жидкости не
ниже 82

°

C.

•

Частота вращения коленчатого вала
не ниже 1200 об/мин.

•

Коэффициент наполнения не ниже 25%.

•

Продолжительность наблюдения не меньше
5 секунд.

Неисправность существует, если:

•

Если при напряжении выхода заднего
кислородного датчика, не превышающем
0,2 В, блок управления двигателем подаст
на задний датчик напряжение питания 5 В,
то напряжение выхода должно быть
не ниже 4,5 В.

Условия для проверки

•

Через две секунды после, как блок
управления зарегистрирует обрыв в цепи.

•

Передний кислородный датчик находится
в исправном состоянии.

Неисправность существует, если:

•

При работе двигателя на богатой смеси
напряжение выхода переднего кислородного
датчика не менее 0,5 В, напряжение выхода
заднего кислородного датчика не более 0,1 В
с отклонением до 0,078 В.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ заднего кислородного датчика.

•

Обрыв или короткое замыкание в цепи
заднего кислородного датчика или плохой
контакт в разъёме.

•

Отказ блока управления двигателем.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

NOTE: .

*1: Автомобили с левосторонним

расположением рулевого колеса

*2: Автомобили с правосторонним

расположением рулевого колеса

ЭТАП 1. База данных прибора MUTOII/III

•

См. перечень данных в справочной таблице,

CTP.13B-329

.

a. Позиция 59: Задний кислородный датчик

B: Результаты проверки удовлетворительны?

ДА :

Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

НЕТ :

Переходите к Этапу 2 .

ЭТАП 2. Проверка электрического разъёма:
Разъём CO130

*1

 или CO37

*2

 заднего

кислородного датчика

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Отремонтируйте или замените.

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2

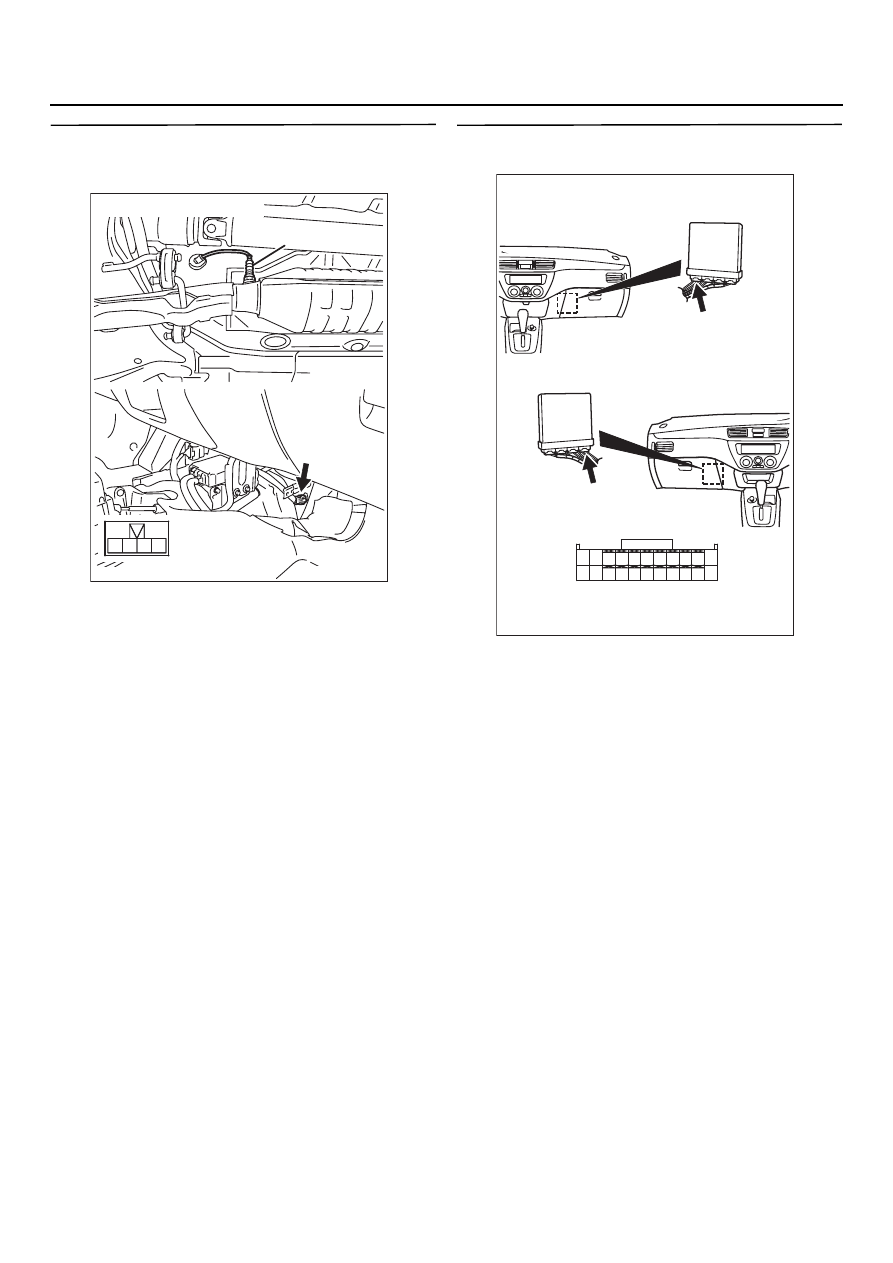

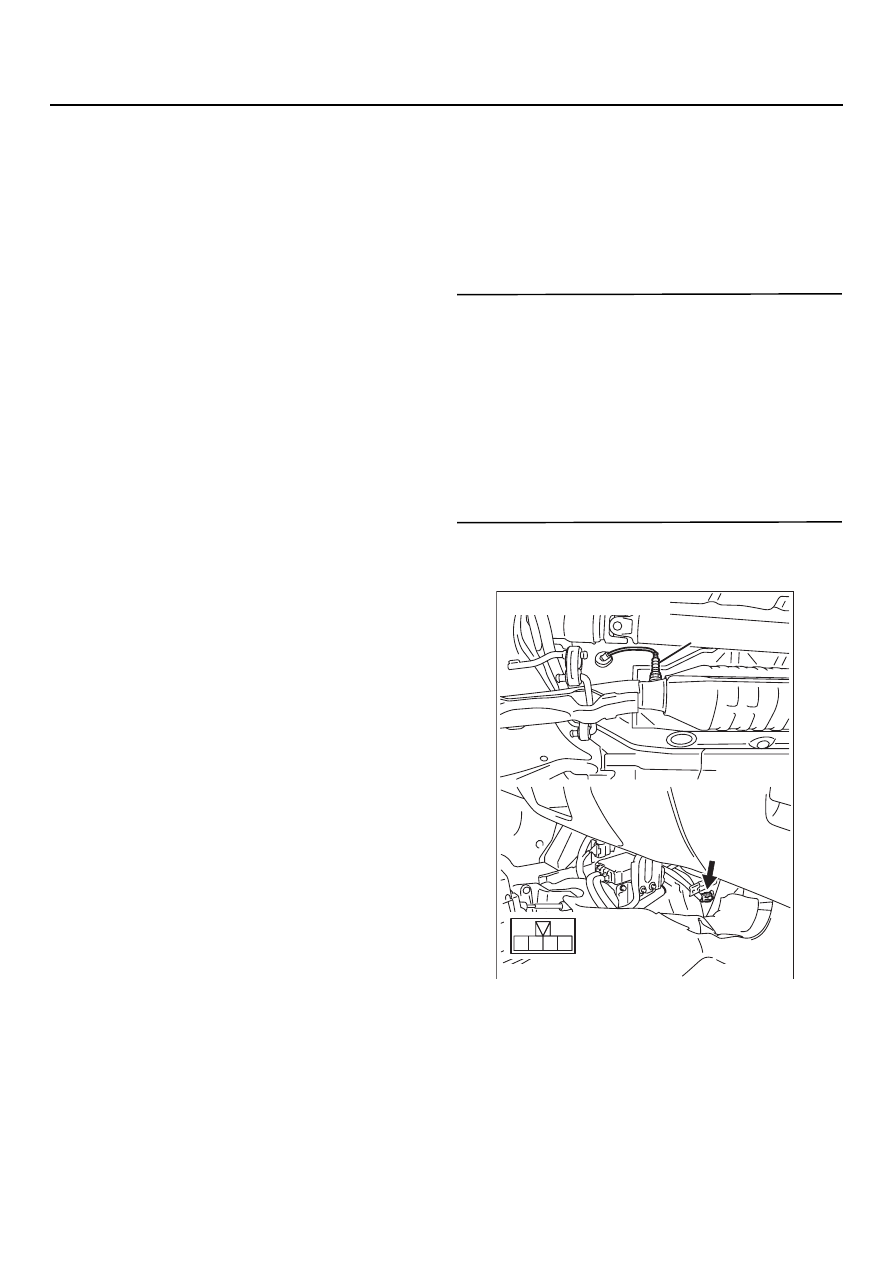

13B

-89

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 3. Измерение сопротивления
на разъёме CO130

*1

 или CO37

*2

 заднего

кислородного датчика

•

Отсоедините разъём и измерьте
сопротивление со стороны жгута.

•

Сопротивление между контактом № 2
и "массой".

НОРМА: 2 Ом или меньше

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Переходите к Этапу 4 .

ЭТАП 4. Проверка электрического разъёма:
Разъём СO129 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Отремонтируйте или замените.

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

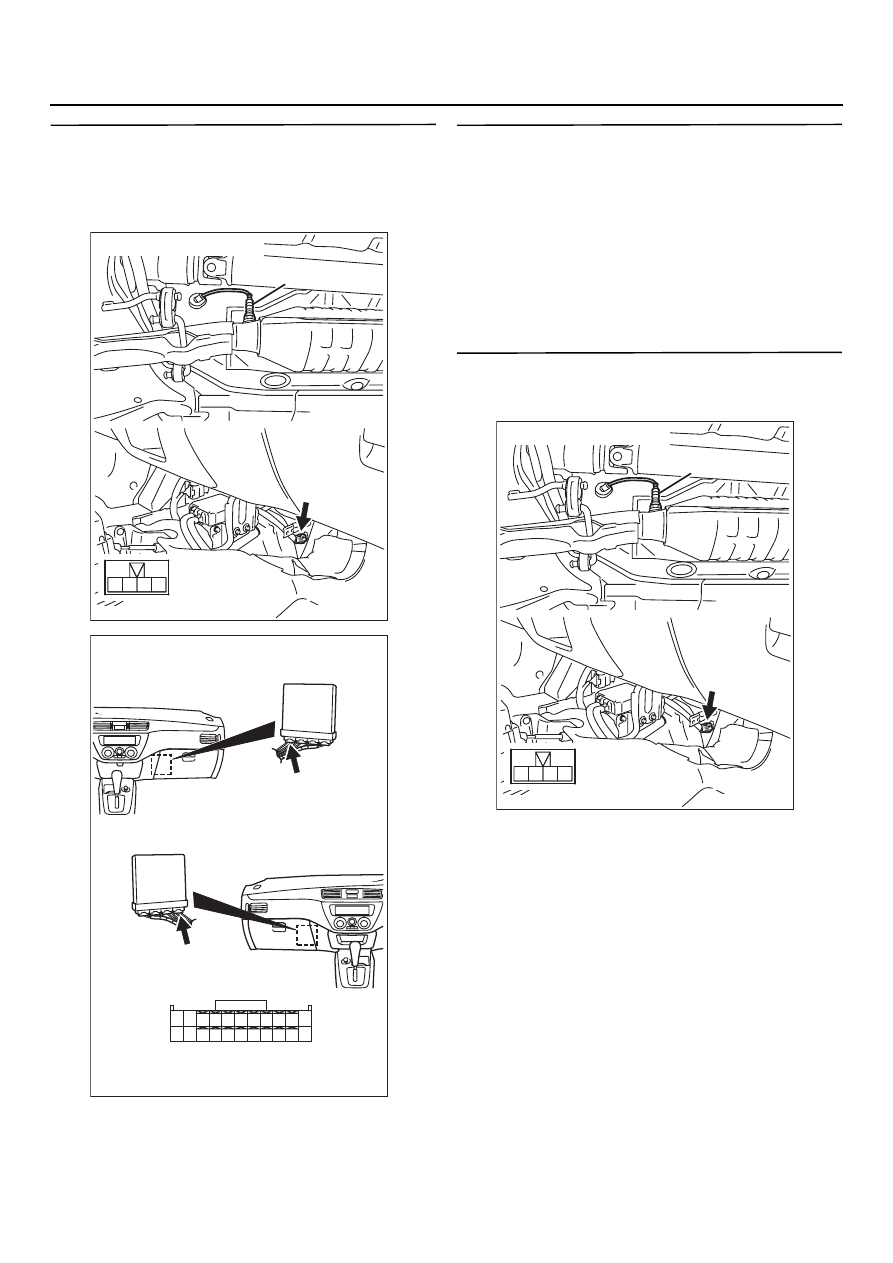

13B

-90

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 5. Проверьте жгут между разъёмом
CO130

*1

 или CO37

*2

 (контакт № 2) заднего

кислородного датчика и разъёмом CO129
(контакт №92) блока управления
двигателем

•

Проверьте цепь "массы" на предмет обрыва
и повреждения.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Отремонтируйте.

ЭТАП 6. База данных прибора MUTOII/III

•

См. перечень данных в справочной таблице,

CTP.13B-329

.

a. Позиция 59: Задний кислородный датчик

B: Результаты проверки удовлетворительны?

ДА :

Перемежающаяся неисправность
(См. главу 00, "Процесс поиска
неисправностей / контрольные точки",

CTP.00-6

).

НЕТ :

Замените блок управления двигателем.

ЭТАП 7. Измерение напряжения на разъёме
CO130

*1

 или CO37

*2

 заднего кислородного

датчика

•

Воспользуйтесь проверочным жгутом
MB991658, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.

•

Двигатель: Двигатель полностью прогрет

•

Положение ключа зажигания: "ON"
(включено)

•

Напряжение между контактом № 2
и "массой".

НОРМА: 0,5 В или менее

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Переходите к Этапу 8 .

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2

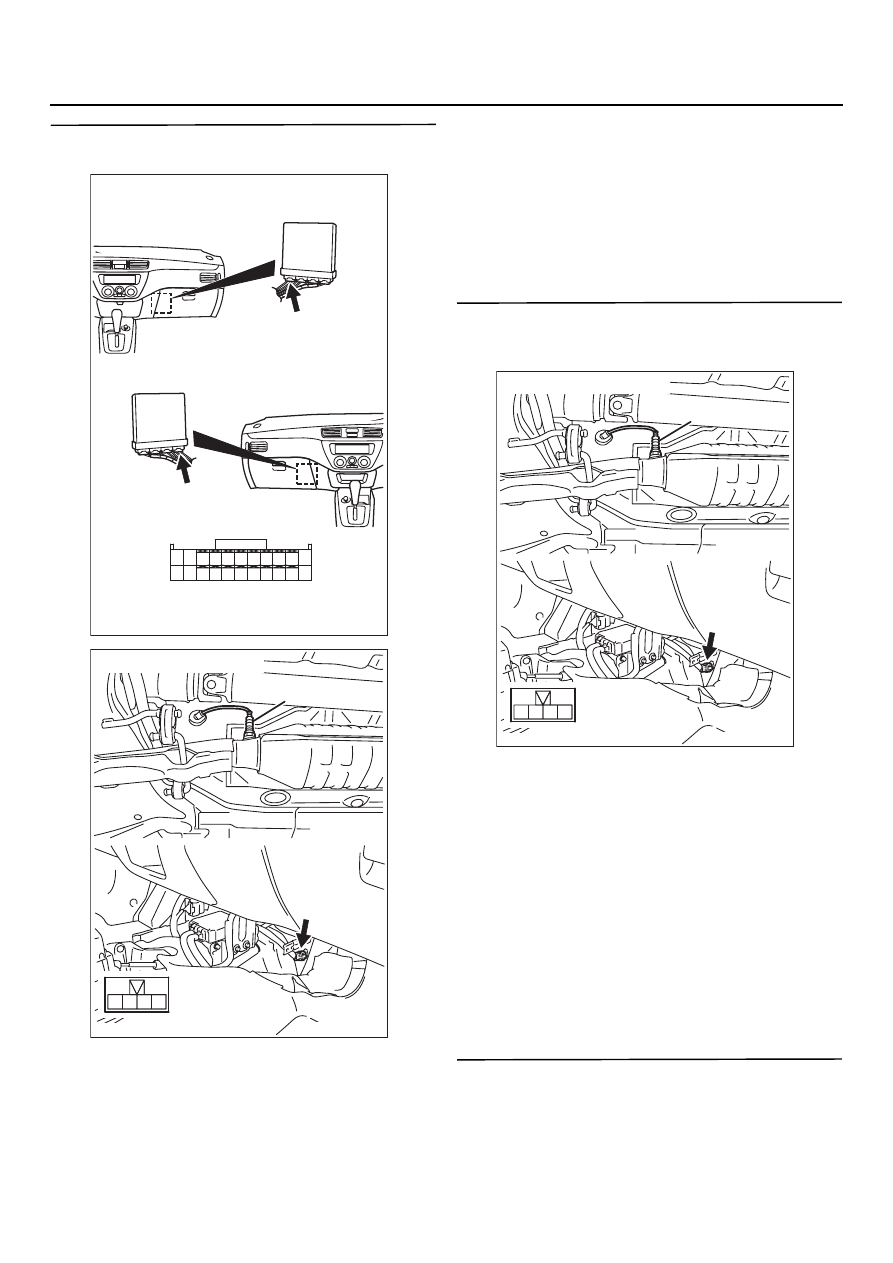

13B

-91

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G6>

ЭТАП 8. Проверка электрического разъёма:
Разъём СO129 блока управления двигателем

B: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом C@130

*1

 или C@37

*2

 (контакт

№ 2) заднего кислородного датчика и
разъёмом C@129 (контакт №92) блока
управления двигателем.

•

Проверьте цепь "массы"
на предмет повреждения.

НЕТ :

Отремонтируйте или замените.

ЭТАП 9. Измерение напряжения на разъёме
CO130

*1

 или CO37

*2

 заднего кислородного

датчика

•

Воспользуйтесь проверочным жгутом
MB991658, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.

•

Двигатель: Двигатель полностью прогрет

•

Напряжение между контактом № 1
и "массой".

НОРМА:

600

−

 1 000 мВ после резкого сброса

с 4 000 об/мин и 200 мВ или меньше
при резком ускорении.

B: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 12 .

НЕТ :

Переходите к Этапу 10 .

ЭТАП 10. Проверка собственно заднего
кислородного датчика

•

Проверьте собственно задний кислородный
датчик (См.

CTP.13B-366

).

B: Результаты проверки удовлетворительны?

ДА :

 Переходите к Этапу 11 .

НЕТ :

Замените задний кислородный датчик.

AK301226

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CO129

C@129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

C@129 (Y)

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2

AK301198

2

3

4

1

Задний
кислородный датчик

AB

Разъёмы: CO130*1, CO37*2

Разъём со стороны жгута

C@130*1

или

C@37*2
