Mitsubishi Lancer / Lancer Wagon. Руководство - часть 761

13A

-328

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 14. Проверка свечи зажигания

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 15 .

НЕТ :

Замените свечу зажигания.

ЭТАП 15. Проверка высоковольтного
провода

•

Проверьте высоковольтный провод
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 16 .

НЕТ :

Замените высоковольтный провод.

ЭТАП 16. Проверка собственно катушки
зажигания

•

Проверьте  собственно катушку зажигания
(См. главу 16, "Система зажигания",
"Операции, выполняемые непосредственно
на автомобиле",

CTP.16-34

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 17 .

НЕТ :

Замените катушку зажигания.

ЭТАП 17. Проверка компрессии

•

Проверьте компрессию (См. главу 11A,
"Операции технического обслуживания,
выполняемые непосредственно на
автомобиле",

CTP.11A-13

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 18 .

НЕТ :

Отремонтируйте.

ЭТАП 18. Проверка факела распыла
форсунки

•

Проверьте факел распыла каждой форсунки
(См.

CTP.13A-445

).

В: Признак неисправности поQпрежнему

присутствует?
ДА :

Переходите к Этапу 19 .

НЕТ :

Замените форсунку.

ЭТАП 19. Замена каталитического
нейтрализатора

•

После замены каталитического
нейтрализатра вновь проверьте присутствие
признаков неисправности.

В: Признак неисправности поQпрежнему

присутствует?
ДА :

Замените блок управления двигателем
<МКП> или блок управления
двигателем/коробкой передач <АКП>.

НЕТ :

Окончание проверки.

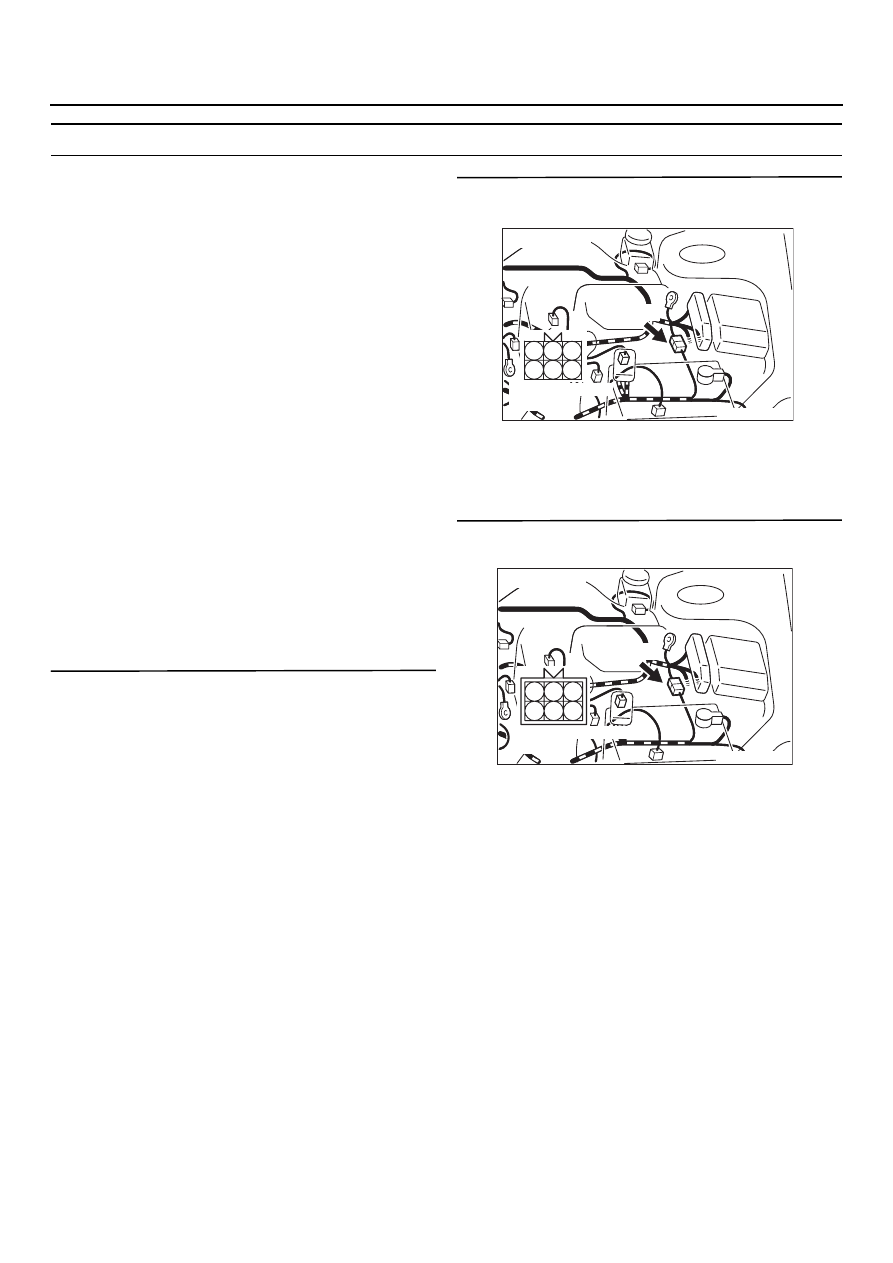

13A

-329

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Процедура проверки 19: Аккумуляторная батарея разряжается

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

•

Причиной неисправности может быть отказ
генератора, отказ в цепи управления
генератором и иные причины.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ аккумуляторной батареи.

•

Короткое замыкание в цепи контакта G
генератора.

•

Неисправность генератора.

•

Отказ блока управления двигателем <МКП>.

•

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

NOTE: .

*1: Автомобили с левосторонним

расположением рулевого колеса

*2: Автомобили с правосторонним

расположением рулевого колеса

ЭТАП 1. Проверка напряжения
аккумуляторной батареи

•

Измерьте напряжение аккумуляторной
батареи при прокручивании двигателя.

НОРМА: 8 В или более

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 2 .

НЕТ :

Проверьте аккумуляторную батарею
(См. главу 54A, "Аккумуляторная
батарея", "Операции, выполняемые
непосредственно на автомобиле",
"Диагностика аккумуляторной батареи",

CTP.54A-5

).

ЭТАП 2. Проверка электрического разъёма:
Промежуточный разъём BQ18

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 3. Измерение напряжения на
контактах промежуточного разъёма BQ18

•

Отсоедините разъём и измерьте напряжение
со стороны штырькового разъёма ("папы").

•

Положение ключа зажигания: "ON"
(включено)

•

Напряжение между контактом № 5
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Переходите к Этапу 4 .

1

2

3

4

5

6

AK301242 AB

Разъём: BQ18

BK18 (B)

Разъём гнездовой
("мама")

AK301154

1

2

3

4

5

6

AB

Разъём: BQ18

BK18 (B)

Разъём штырьковый
("папа")

13A

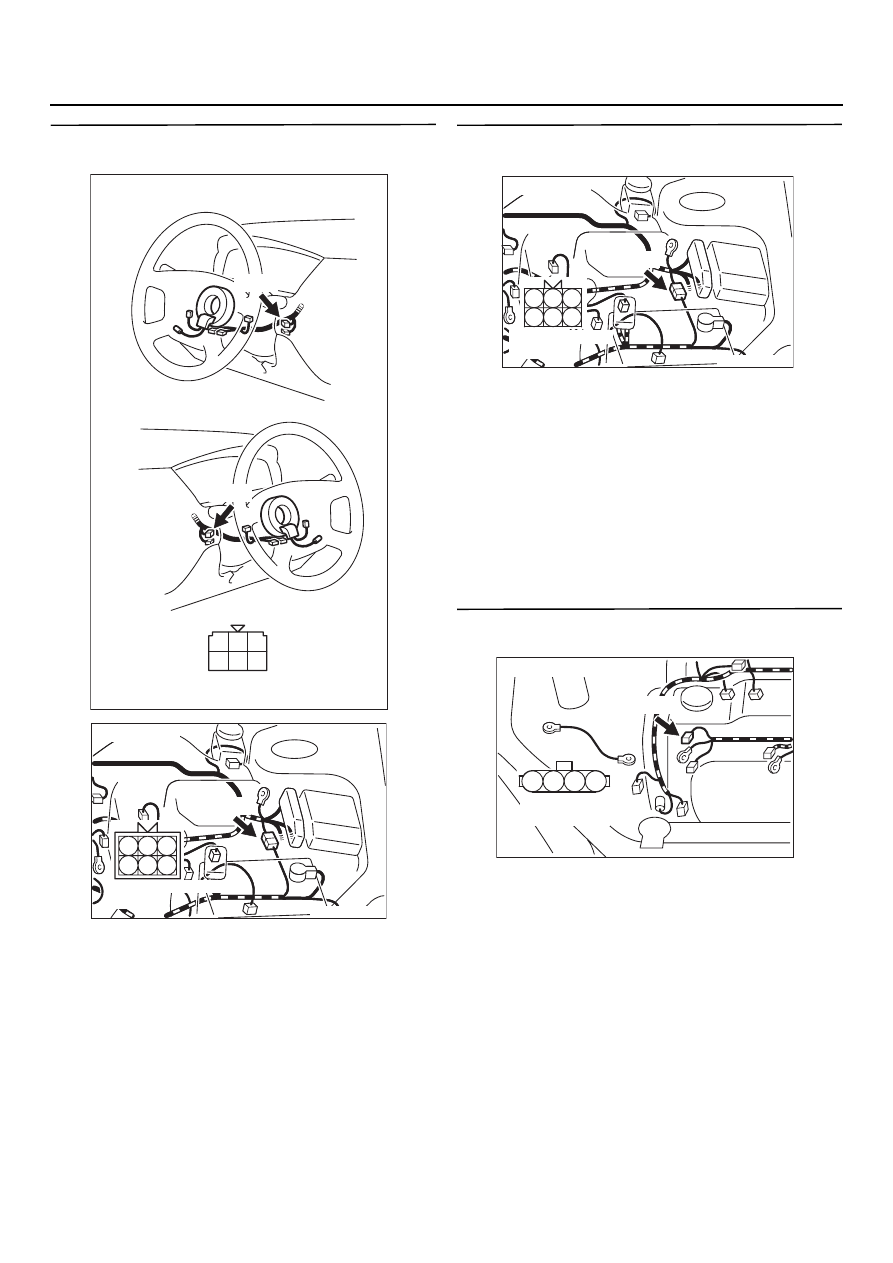

-330

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 4. Проверка электрического разъёма:
Разъём CQ201 выключателя зажигания

В: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточные разъёмы

CK04, CK13

*1

 или CK137

*2

, CK03

*1

, CK212

и CK210 и, если нужно, отремонтируйте.
Если промежуточные разъёмы
исправны, то проверьте и
отремонтируйте жгут между
промежуточным разъёмом BK18
(контакт № 5) и разъёмом CK201
(контакт № 2) выключателя зажигания.

•

Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

ЭТАП 5. Измерение напряжения
на контактах промежуточного разъёма BQ18

•

Отсоедините разъём и измерьте напряжение
со стороны гнездового разъёма ("мама").

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 4
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Переходите к Этапу 6 .

ЭТАП 6. Проверка электрического разъёма:
Разъём BQ26 генератора

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Отремонтируйте или замените.

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

AK301154

1

2

3

4

5

6

AB

Разъём: BQ18

BK18 (B)

Разъём штырьковый
("папа")

1

2

3

4

5

6

AK301242 AB

Разъём: BQ18

BK18 (B)

Разъём гнездовой
("мама")

AK301155

M

2

1

3

4

AB

Разъём
со стороны жгута

Разъём: BQ26

BK26 (GR)

13A

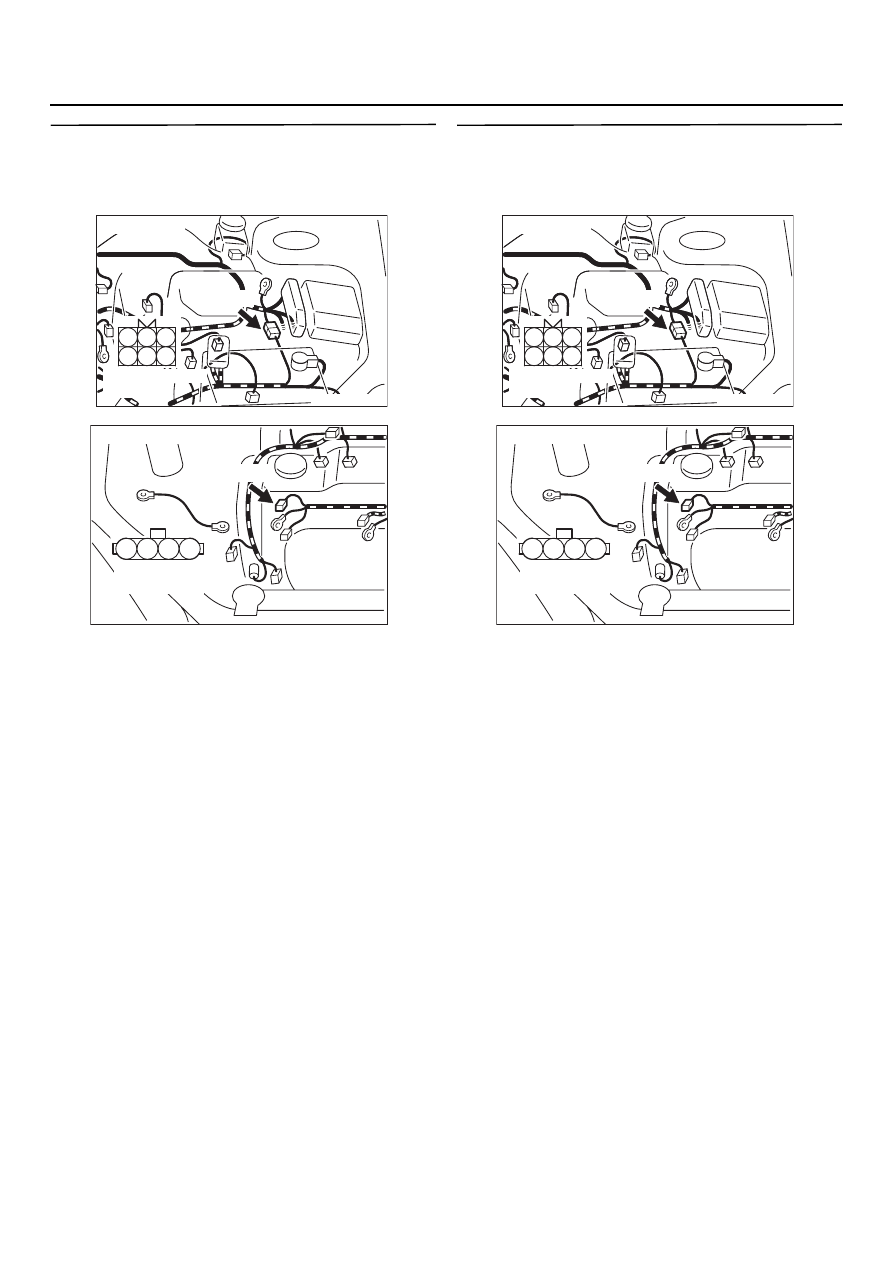

-331

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 7. Проверьте жгут между
промежуточным разъёмом BQ18
(контакт № 4) и контактом № 1
разъёма BQ26 генератора

•

Проверьте цепь сигнала (вывод) на предмет
короткого замыкания.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте.

ЭТАП 8. Проверьте жгут между
промежуточным разъёмом BQ18
(контакт № 5) и контактом № 3
разъёма BQ26 генератора

•

Проверьте цепь питания на предмет
обрыва/короткого замыкания.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте.

1

2

3

4

5

6

AK301242 AB

Разъём: BQ18

BK18 (B)

Разъём гнездовой
("мама")

AK301155

M

2

1

3

4

AB

Разъём
со стороны жгута

Разъём: BQ26

BK26 (GR)

1

2

3

4

5

6

AK301242 AB

Разъём: BQ18

BK18 (B)

Разъём гнездовой
("мама")

AK301155

M

2

1

3

4

AB

Разъём
со стороны жгута

Разъём: BQ26

BK26 (GR)
