23A

-57

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

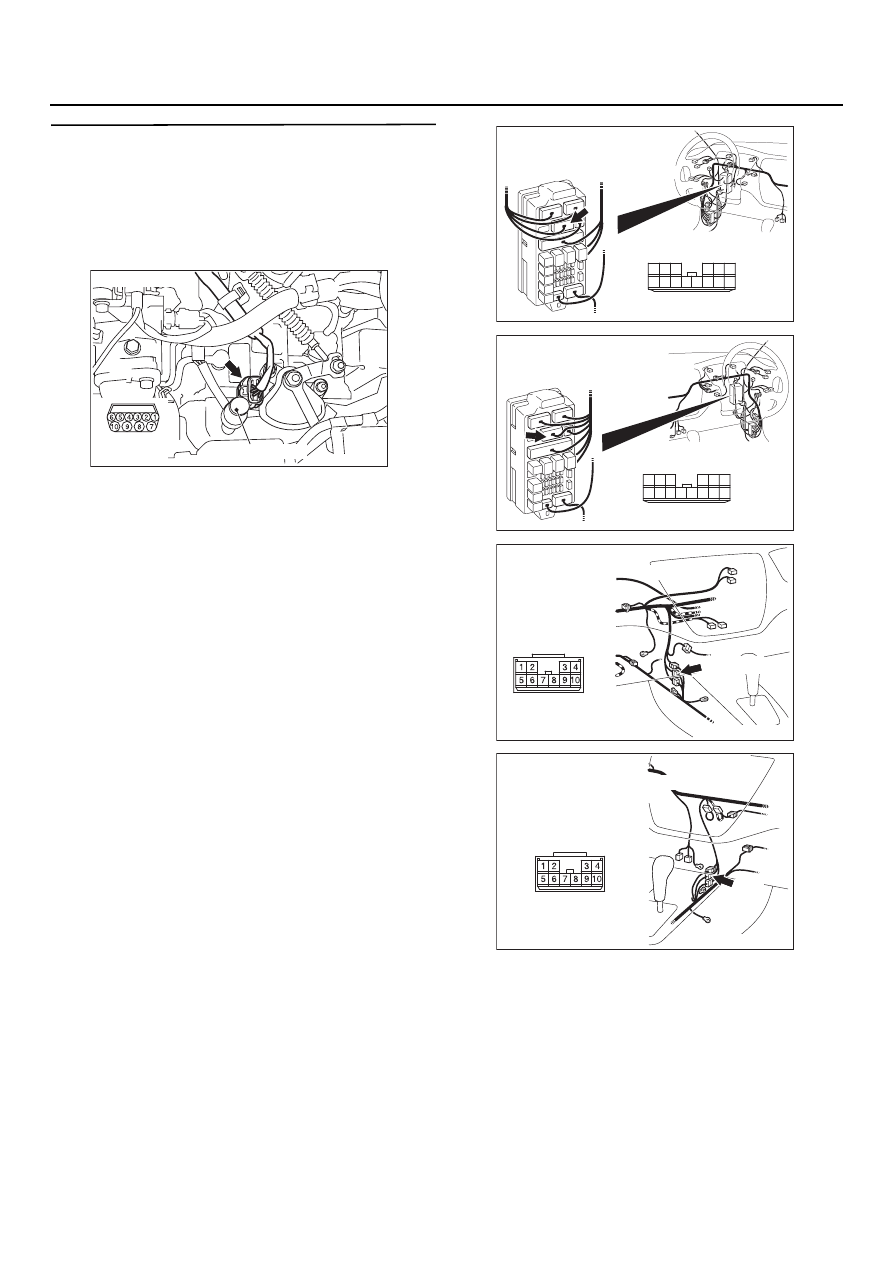

ЭТАП 3. Проверка электрического разъема:
Разъем B@20 переключателя селектора,
разъем C@209 J/B, промежуточный разъем
C@136 <для автомобилей с правым
расположением рулевого колеса>, C@14
<для автомобилей с левым расположением
рулевого колеса>

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте поврежденную
колодку.

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

AC303808

Вид со стороны жгута

Разъем: C@209

AD

<Автомобили с левым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Коммутационный блок (вид спереди)

AC303822

Коммутационный блок (вид спереди)

Разъем: C@209

AD

Вид со стороны жгута

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>

AC303818 AE

C136(GR)

Разъем: C@136
<Автомобили с правым рулем>

AC303800 AD

C14
(GR)

Разъем: C@14
<Автомобили с левым рулем>

23A

-58

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

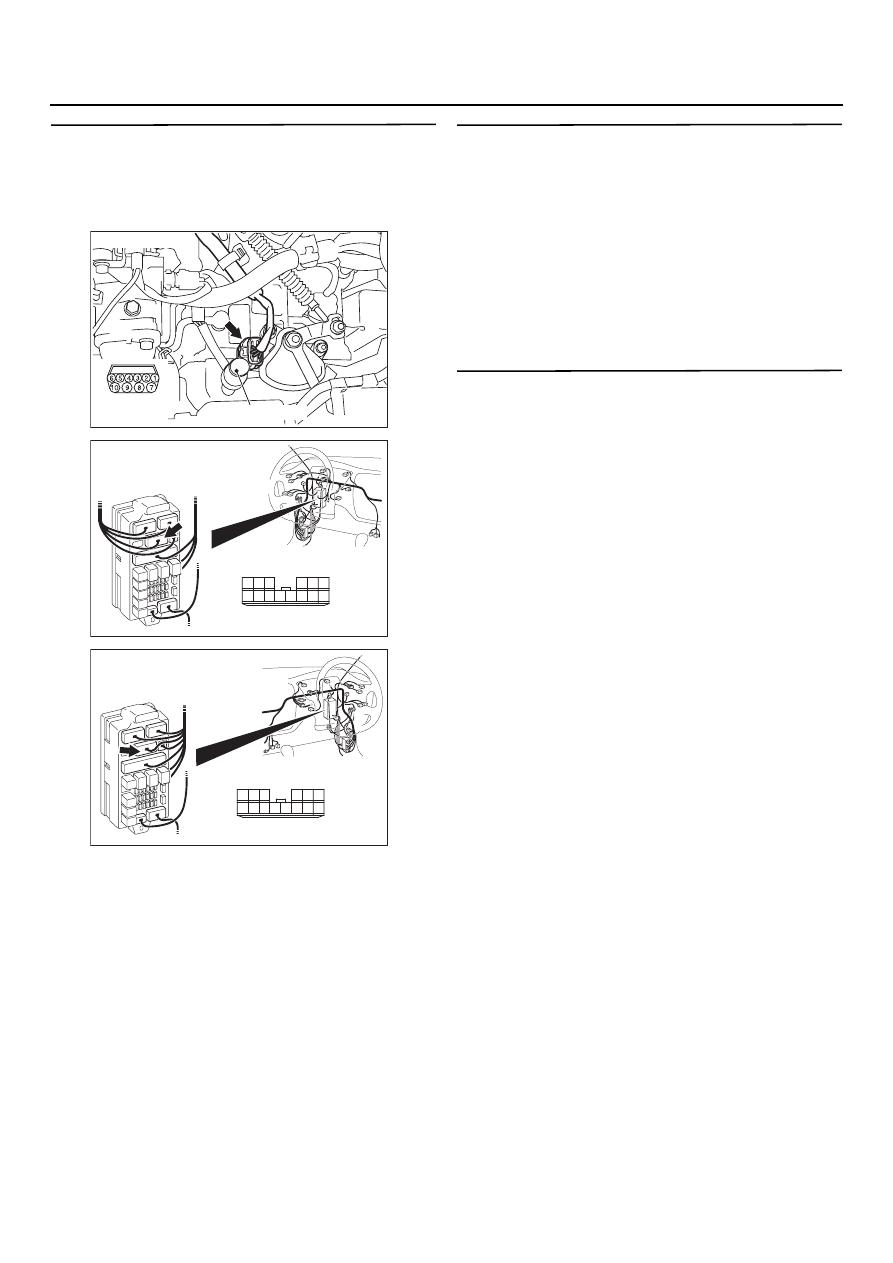

ЭТАП 4. Проверьте электрическую проводку
между контактом № 8 электрического
разъема В@20 переключателя селектора
и контактом № 12 разъема C@209
коммутационного блока

Проверьте, нет ли разрыва в электрической
цепи питания.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте электропроводку.

ЭТАП 5. Список данных MUT@II/III

•

Позиция 61: Переключатель селектора,

CTP. 23A-147

 (См. таблицу данных).

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Периодически появляющаяся
неисправность (См. главу 00, "Процесс
поиска неисправностей/контрольные
точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления двигателем и АКП

ЭТАП 6. Проверьте состояние
переключателя селектора
См.

CTP. 23A-168

.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 7.

НЕТ :

Замените переключатель селектора.

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

AC303808

Вид со стороны жгута

Разъем: C@209

AD

<Автомобили с левым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Коммутационный блок (вид спереди)

AC303822

Коммутационный блок (вид спереди)

Разъем: C@209

AD

Вид со стороны жгута

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>

23A

-59

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

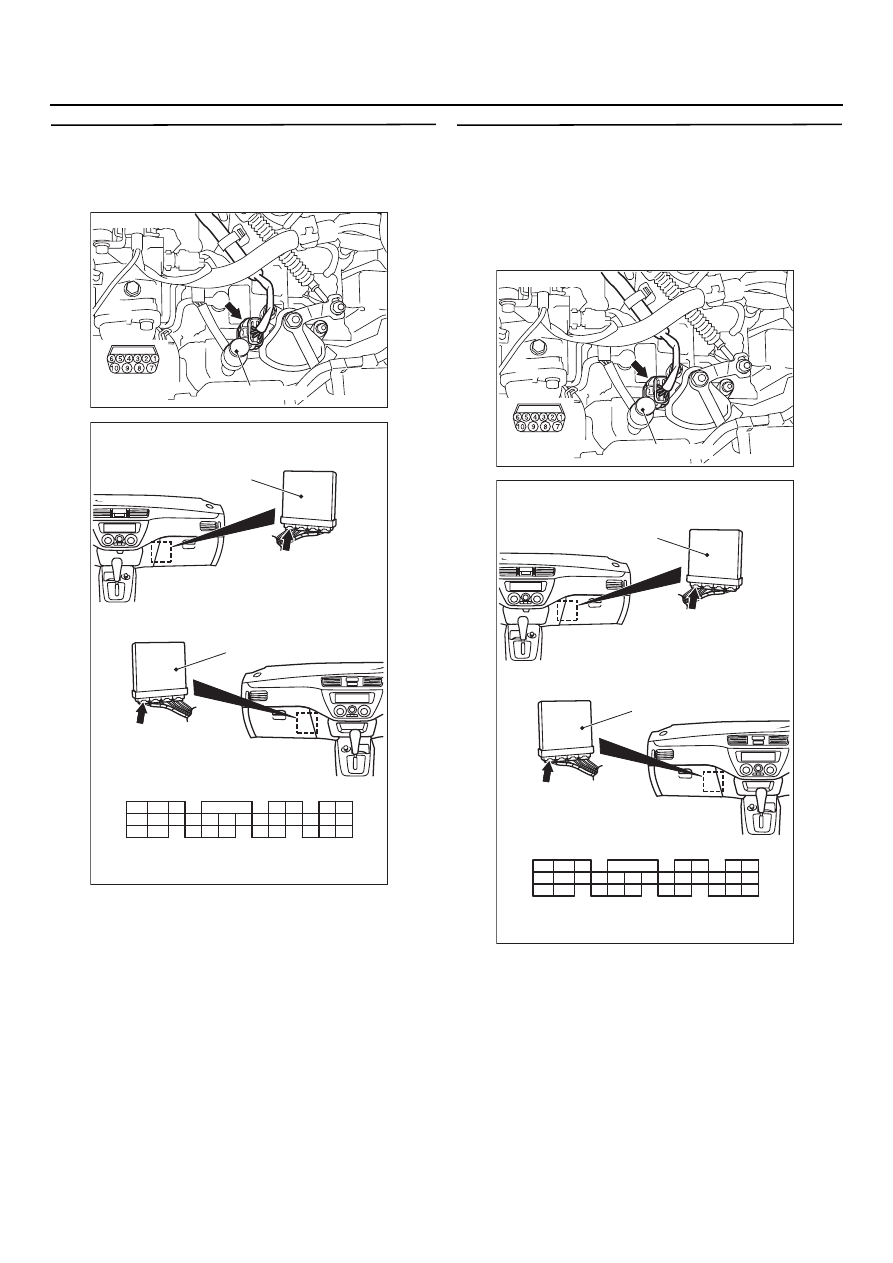

ЭТАП 7. Проверка электрических разъемов:
Разъем В@20 переключателя селектора
и разъем С@128 электронного блока
управления двигателем и АКП

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте поврежденную
колодку.

ЭТАП 8. Проверьте электрическую проводку
между контактами № 3, 7, 4, 1
электрического разъема В@20
переключателя селектора и контактами
№ 101, 108, 121, 102 электрического
разъема С@128 электронного блока
управления двигателем и АКП

Проверьте, нет ли разрыва в выходной
электрической цепи.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 9.

НЕТ :

Отремонтируйте электропроводку.

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)

23A

-60

ПОИСК НЕИСПРАВНОСТЕЙ <АКП>

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

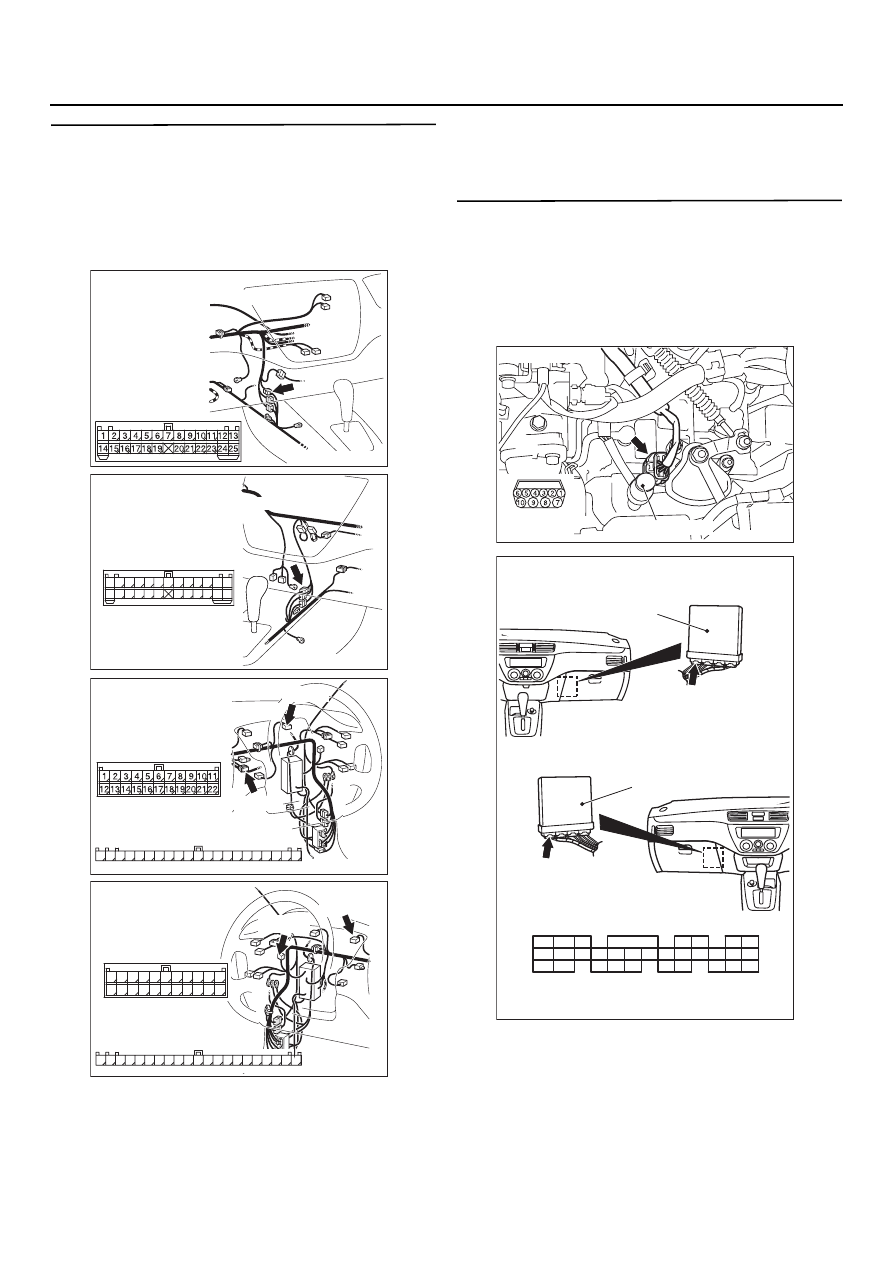

ЭТАП 9. Проверка электрического разъема:
Промежуточный разъем C@137 <для
автомобилей с правым расположением
рулевого колеса>, C@13 <для автомобилей
с левым расположением рулевого колеса>,
разъем C@35 J/C (2), разъем C@06 приборной
панели

Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.

B: Являются ли удовлетворительными

результаты проверки?

ДА :

Переходите к этапу 10.

НЕТ :

Отремонтируйте поврежденную
колодку.

ЭТАП 10. Проверьте электрическую
проводку между контактами № 3, 7, 4,
электрического разъема В@20
переключателя селектора и контактами
№ 47, 46, 45 электрического разъема С@128
электронного блока управления двигателем
и АКП

Проверьте, нет ли короткого замыкания
в выходной электрической цепи.

B: Являются ли удовлетворительными

результаты проверки?
ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте электропроводку.

AC303818 AF

Разъем: C@137
<Автомобили с правым рулем>

AC303800 AC

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C@13
<Автомобили с левым рулем>

AC303814 AM

C06 (L)

C35 (L)

C35

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 Вид со стороны жгута

Разъем: C@06, C@35
<Автомобили с правым рулем>

AC303798

Разъем: C@06, C@35
<Автомобили
с левым рулем>

AM

C06 (L)

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C35 (L)

C35

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 Вид со стороны жгута

AC304813 AC

Разъем: B@20

Контрольный щуп

Вид со стороны
жгута

AC304810 AE

Разъем: C@128 <втомобили с левым рулем>

Разъем: C@128 <Автомобили с правым рулем>

ЭБУ двигателем и АКП

ЭБУ двигателем и АКП

JAE

Вид со стороны жгута

101

102

103

104

106

107

108

110

105

117

115

116

113

109

114

112 111

119 118

123

124

127

122 121

120

125

126

129

128

130

C128 (GR)

C128 (GR)
