Mitsubishi Lancer / Lancer Wagon. Руководство - часть 569

52B

-140

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.

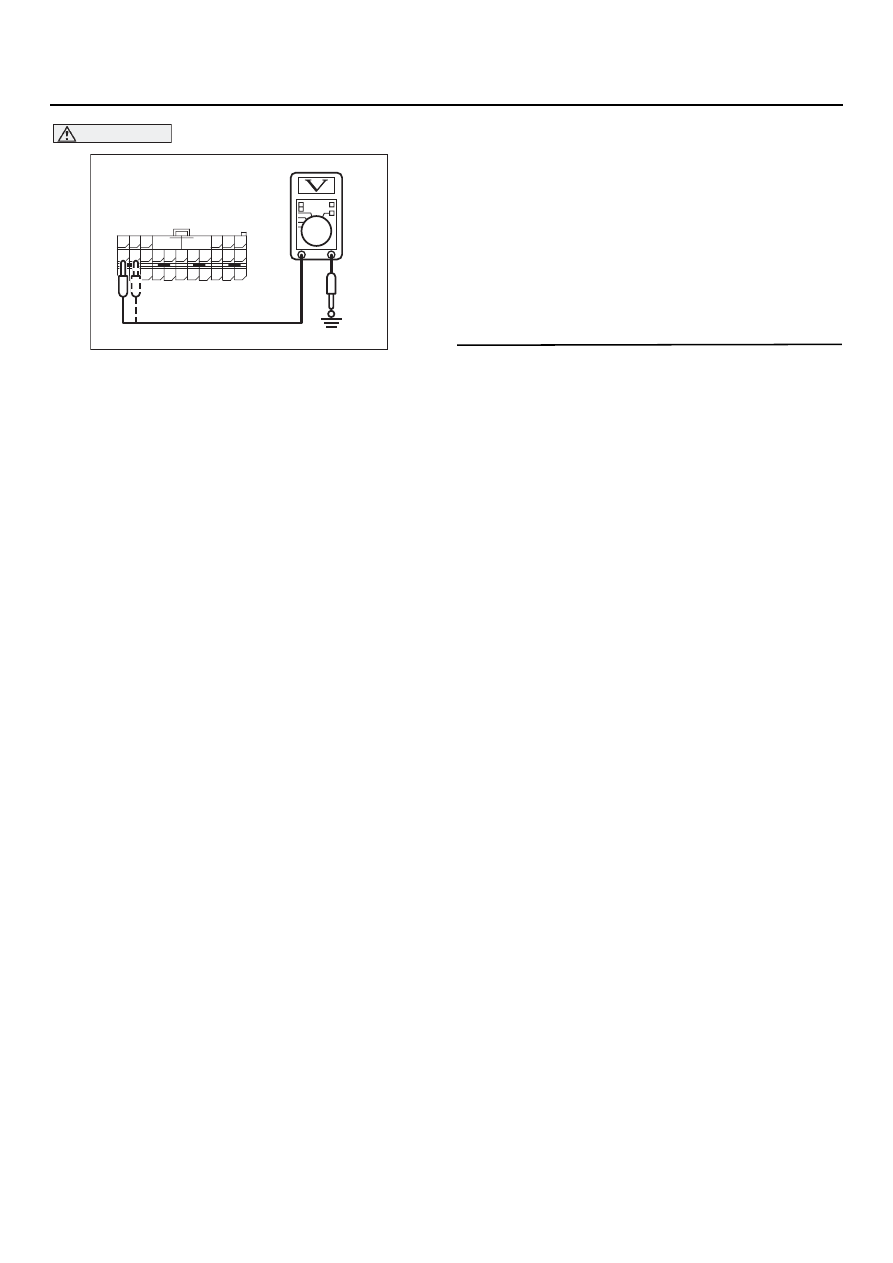

(4) Измерение величины напряжения между

выводами 27 и 28 колодок со стороны жгута
проводов разъемов C7132 <LHD> или C717
<RHD> и "массой".

НОРМАЛЬНО: 0 В

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего разъем блока
SRS7ECU C7132 <LHD> или C717 <RHD>
(выводы 27 и 28), и разъем С7108
(выводы 1 и 2) модуля подушки
безопасности со стороны переднего
пассажира.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 64?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. (См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

).

AC301588

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

C7132 <LHD>, C717 <RHD>
Вид со стороны жгута проводов
(сзади)

AB

52B

-141

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 65. Запал газогенератора модуля надувной подушки безопасности со стороны
переднего пассажира, короткое замыкание на "массу"

ПРИНЦИП ДЕЙСТВИЯ

•

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкнове7
ния превысила определенный предельный
уровень, в блоке SRS7ECU генерируется
выходной сигнал на поджиг запала газо7
генератора. Если при этом замкнута цепь
контрольного датчика передних подушек
безопасности, произойдет наполнение
подушек безопасности.

•

Для наполнения подушки безопасности
входной сигнал подается к модулю подушки
через спиральную пружину.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов активации
газогенератора подушки безопасности со
стороны переднего пассажира на "массу".

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправны электрические провода или
соединительные колодки.

•

Короткое замыкание на "массу" в жгуте
проводов газогенератора подушки
безопасности со стороны переднего
пассажира.

•

Неисправность блока SRS7ECU.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"
Автомобили
с левосторонним
расположением
рулевого колеса

Автомобили
с правосторонним
расположением
рулевого колеса

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ НПБ
(ПИРОПАТРОН)
ПЕРЕДНЕГО
ПАССАЖИРА

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый R : Красный
P : Розовый     V : Фиолетовый



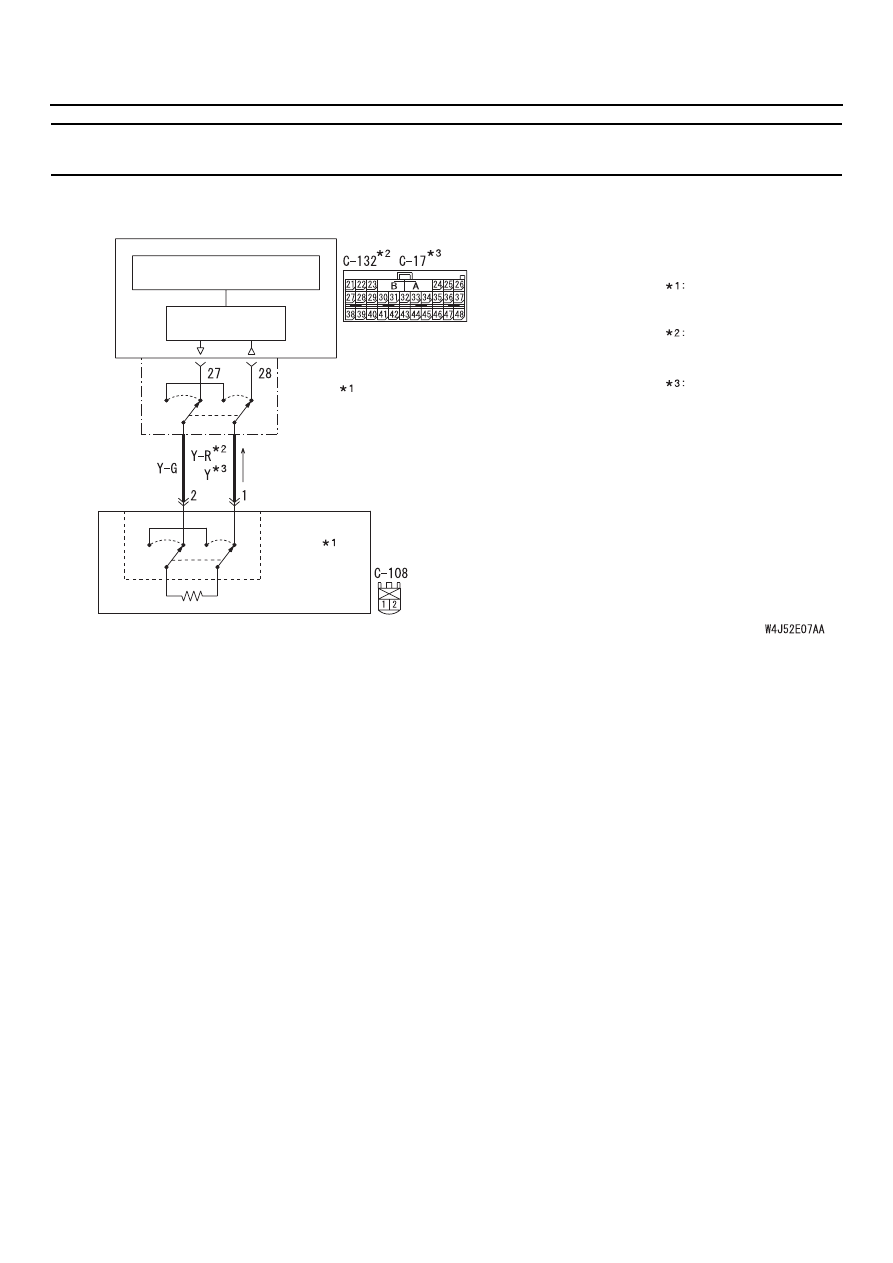

Контур модуля НПБ (пиропатрон) переднего пассажира

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

52B

-142

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

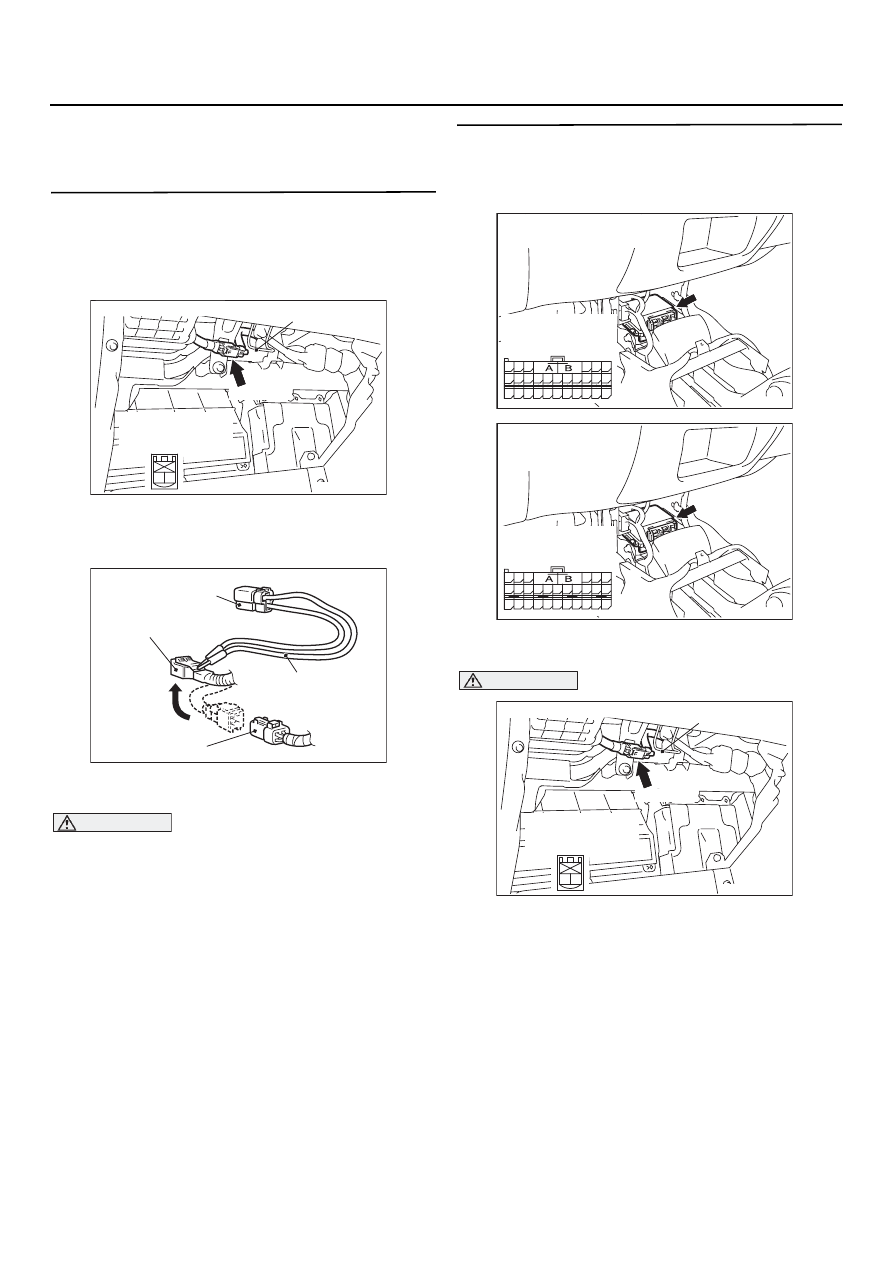

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем С7108 модуля подушки

безопасности со стороны переднего
пассажира.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Расстыкуйте разъем С7108 модуля подушки

безопасности со стороны переднего
пассажира присоедините к колодке со
стороны жгута проводов приспособление
MB991866.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B:  Появилось ли сообщение о коде 65?

ДА :

Идти к Этапу 2.

НЕТ :

Замените модуль надувной подушки
безопасности со стороны переднего
пассажира (См.

CTP. 52B-236

).

ЭТАП 2. Измерение величины
сопротивления на выводах колодок
разъемов C1132 <LHD> или C117 <RHD>
блока SRS1ECU

(1) Расстыкуйте колодки разъемов C7132 <LHD>

или C717 <RHD>.

ВНИМАНИЕ

Для предотвращения внезапного
срабатывания подушки безопасности
отсоедините колодку С1108 жгута проводов
модуля подушки для деактивации цепи
запала.
(2) Расстыкуйте разъем С7108 модуля подушки

безопасности со стороны переднего
пассажира.

AC100985

Разъем: C1108

Защелка перчаточного ящика

2 1

C7108 (R)

AJ

Колодка со стороны
жгута проводов
(вид спереди)

AC300956 AC

MB991865 (Поверочный
резистор: 3 Ом)

Колодка разъема С7108
со стороны жгута проводов

Разъем С108 НПБ
переднего пассажира

MB991866
(Жгут поверочного
резистора)

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC100985

Разъем: C1108

Защелка перчаточного ящика

2 1

C7108 (R)

AJ

Колодка со стороны
жгута проводов
(вид спереди)

52B

-143

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.

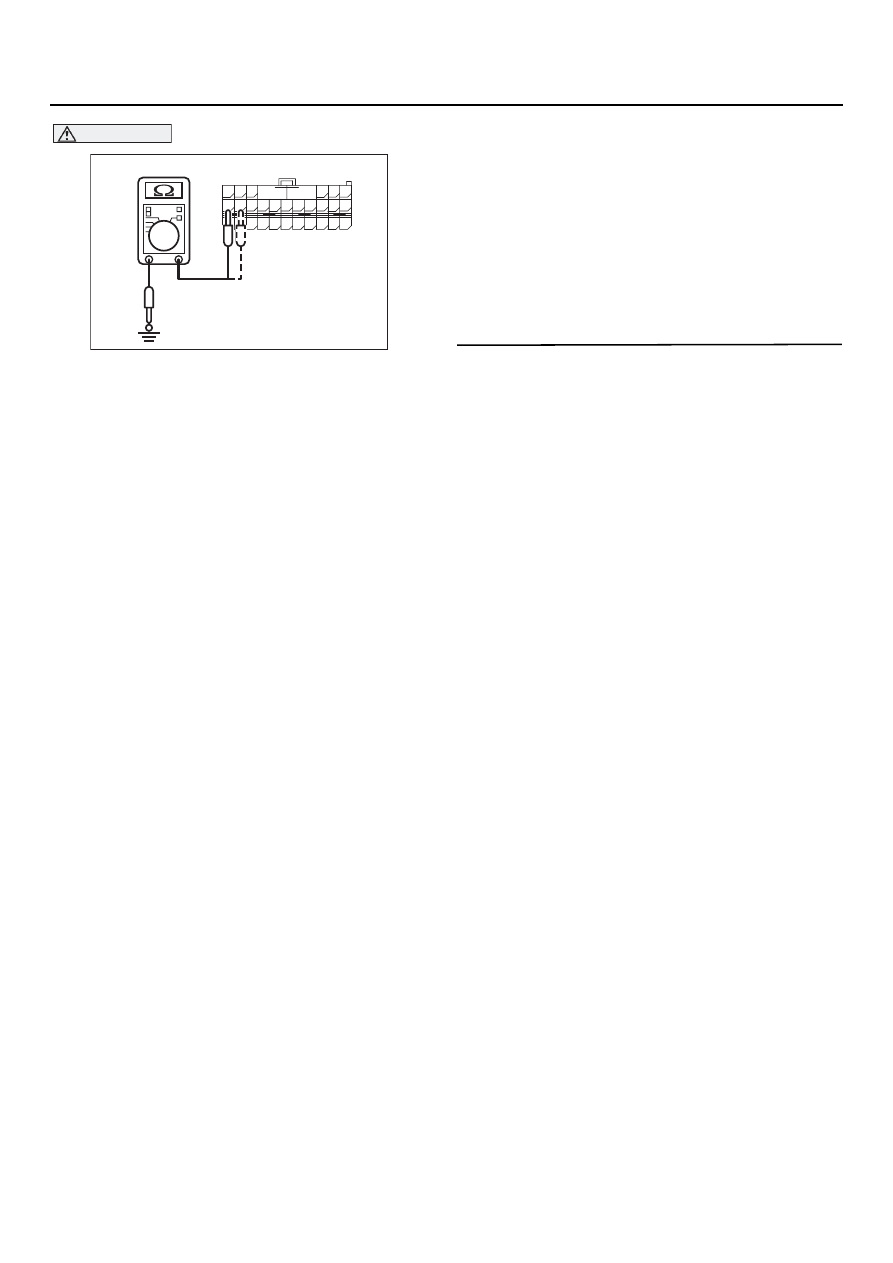

(3) Измерение величины сопротивления между

выводами 27 и 28 колодок со стороны жгута
проводов разъемов C7132 <LHD> или C717
<RHD> и "массой".

НОРМАЛЬНО: Контур разомкнут

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего разъем блока
SRS7ECU C7132 <LHD> или C717 <RHD>
(выводы 27 и 28), и разъем С7108
(выводы 1 и 2) модуля подушки
безопасности со стороны переднего
пассажира.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 65?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.

AC301592

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

C7132 <LHD>, C717 <RHD>
Вид со стороны жгута проводов
(сзади)

AB
