Mitsubishi Lancer / Lancer Wagon. Руководство - часть 567

52B

-132

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 61. Запал газогенератора модуля надувной подушки безопасности со стороны
водителя, короткое замыкание в цепи электропитания

ПРИНЦИП ДЕЙСТВИЯ

•

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкнове7
ния превысила определенный предельный
уровень, в блоке SRS7ECU генерируется
выходной сигнал на поджиг запала газо7
генератора. Если при этом замкнута цепь
контрольного датчика передних подушек
безопасности, произойдет наполнение
подушек безопасности.

•

Для наполнения подушки безопасности
входной сигнал подается к модулю подушки
через спиральную пружину.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется,
если происходит замыкание проводов
на участке между газогенератором подушки
безопасности со стороны водителя и цепью
подачи электропитания.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправна спиральная пружина.

•

Неисправны электрические провода или
соединительные колодки.

•

Короткое замыкание в цепи подачи
электропитания к газогенератору подушки
безопасности со стороны водителя.

•

Неисправность блока SRS7ECU.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

Автомобили
с левосторонним
положением рулевого колеса

Автомобили
с правосторонним
положением рулевого колеса

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЧАСОВАЯ
ПРУЖИНА

МОДУЛЬ НПБ
(ПИРОПАТРОН)
ПЕРЕДНЕГО
ПАССАЖИРА

ЦЕПЬ ЗАПАЛА

БЛОК SRS7ECU

МИКРОПРОЦЕССОР

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Контур модуля НПБ (пиропатрон) переднего пассажира

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

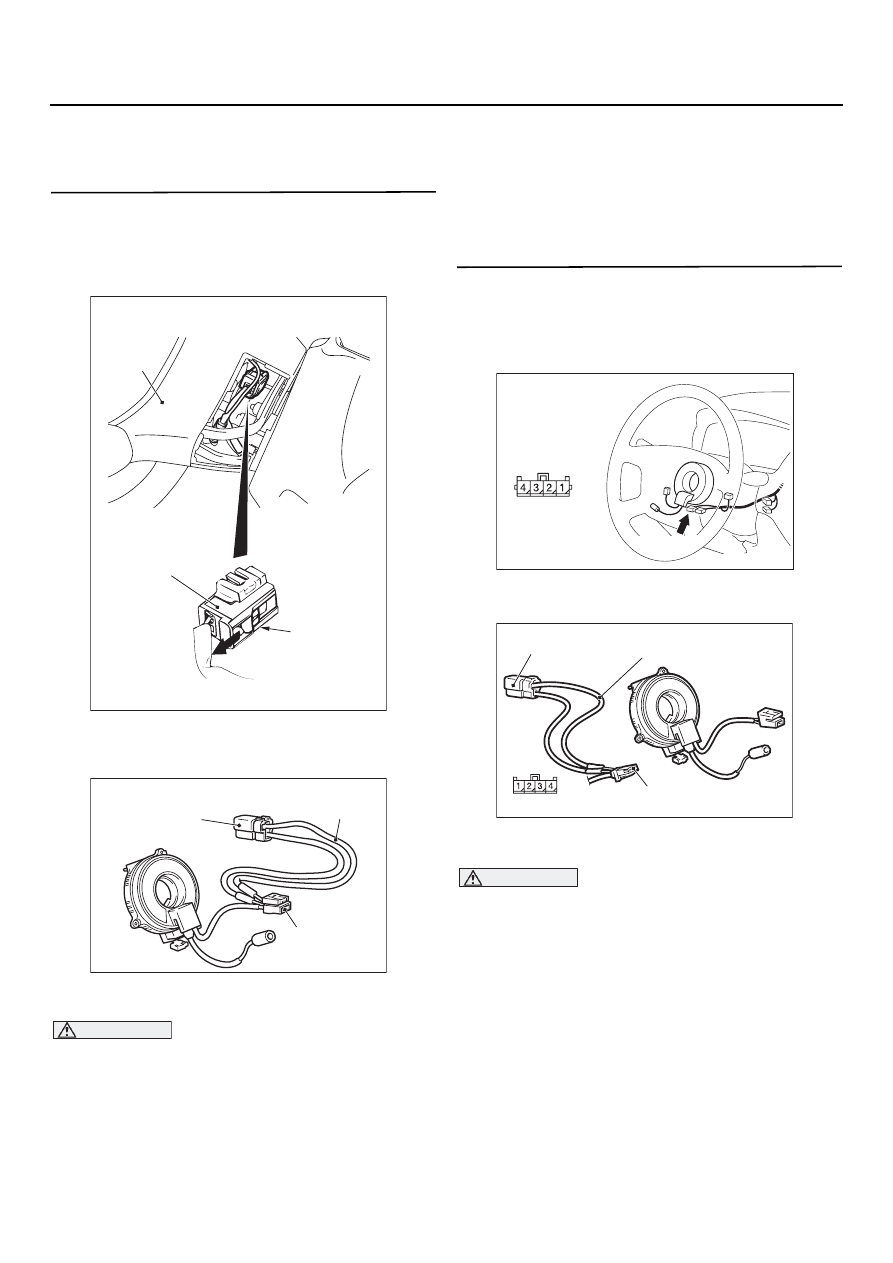

52B

-133

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Выдвигая часть А (см. рис.) разъема С7207

модуля подушки безопасности в направле7
нии стрелки, расстыкуйте разъем.

(3) Присоедините проверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в вывод
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Присоедините приспособление MB991866

к колодке разъема С7207 со стороны
спиральной пружины подушки безопасности.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B:  Появился ли код 61?

ДА :

Идти к Этапу 2.

НЕТ :

Замените модуль надувной подушки
безопасности со стороны водителя
(См.

CTP. 52B-228

).

ЭТАП 2. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем С7205 спиральной

пружины.

(3) Присоедините проверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Присоедините приспособление MB991866

к колодке разъема С7205 (выводы 3 и 4)
со стороны спиральной пружины подушки
безопасности.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B:  Появилось ли сообщение о коде 61?

ДА :

Идти к Этапу 3.

НЕТ :

Замените спиральную пружину.
(См.

CTP. 52B-228

).

AC105823

AC304700

AC305145AC

A

Рулевое
колесо

Разъем С7207
модуля НПБ

AC300945 AC

MB991865
(Поверочный резистор: 3 Ом)

MB991866
(Жгут проводов
поверочного резистора)

Разъем С7207
модуля НПБ

AC303806 AB

Разъем: C1205

Со стороны жгута
проводов

C7205 (Y)

AC300949 AC

MB991865 (Поверочный
резистор: 3 Ом)

MB991866
(Жгут проводов
поверочного резистора)

Разъем С7205
спиральной пружины

(Вид сзади)

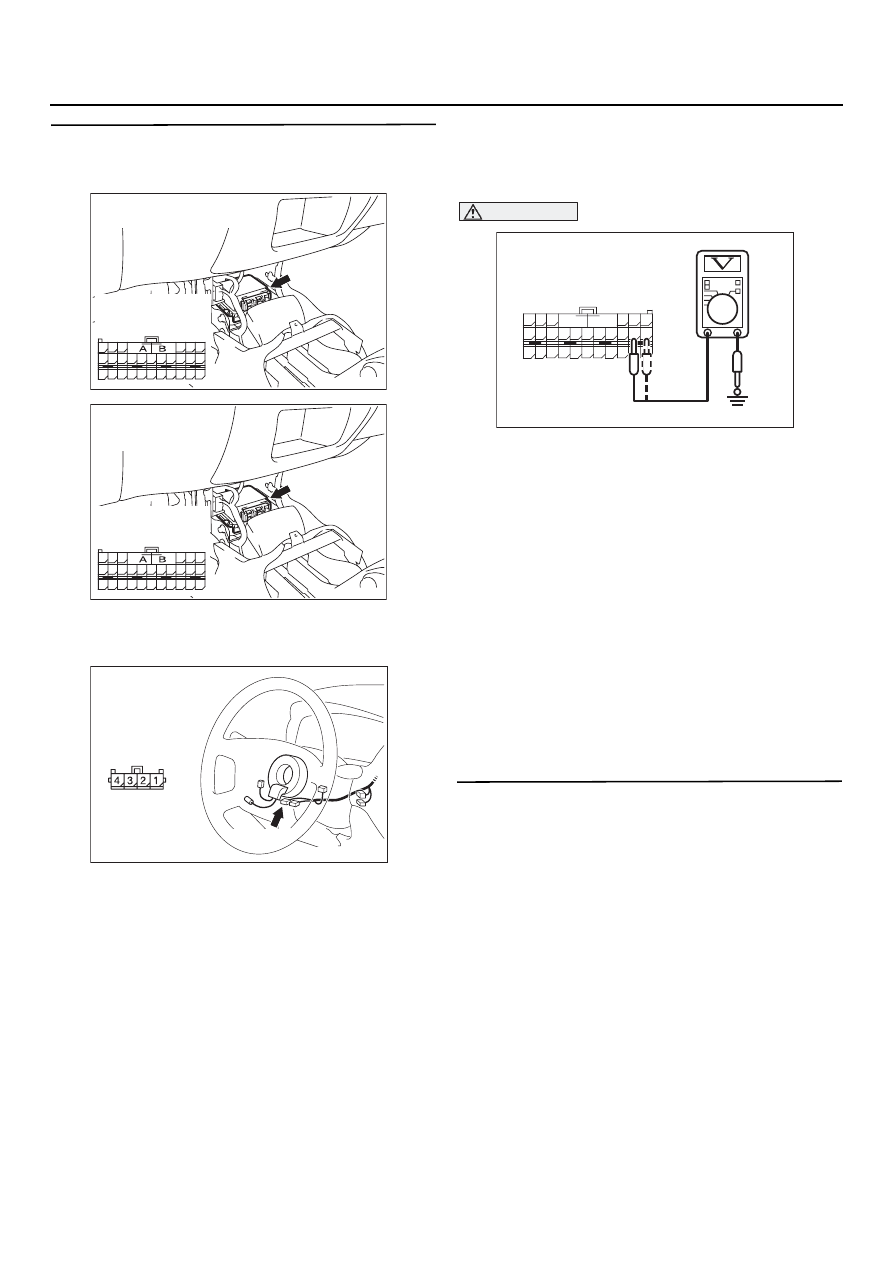

52B

-134

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 3. Измерение величины напряжения
на выводах колодок разъемов C1132 <LHD>
или C117 <RHD>

(1) Расстыкуйте колодки разъемов C7132 <LHD>

или C717 <RHD>.

Для предотвращения внезапного
срабатывания подушки безопасности
расстыкуйте разъем С'205 спиральной
пружины для деактивации цепи запала.

(2) Расстыкуйте разъем С7205 спиральной

пружины.

(3) Установите ключ зажигания в положение

"ON".

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Измерение величины напряжения между

выводами 36 и 37 колодок со стороны жгута
проводов разъемов C7132 <LHD> или C717
<RHD> и "массой".

НОРМАЛЬНО: 0 В

B: Нормально?

ДА :

Идти к Этапу 4.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего разъем блока
SRS7ECU C7132 <LHD> или C717 <RHD>
(выводы 36 и 37) и разъем С7205
(выводы 3 и 4) спиральной пружины.

ЭТАП 4. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 61?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промПоиск
неисправностей / контрольные точки",

CTP. 00-6

.

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC303806 AB

Разъем: C1205

Со стороны жгута
проводов

C7205 (Y)

AC301587

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

C7132 <LHD>, C717 <RHD>
Вид со стороны жгута проводов
(сзади)

AB

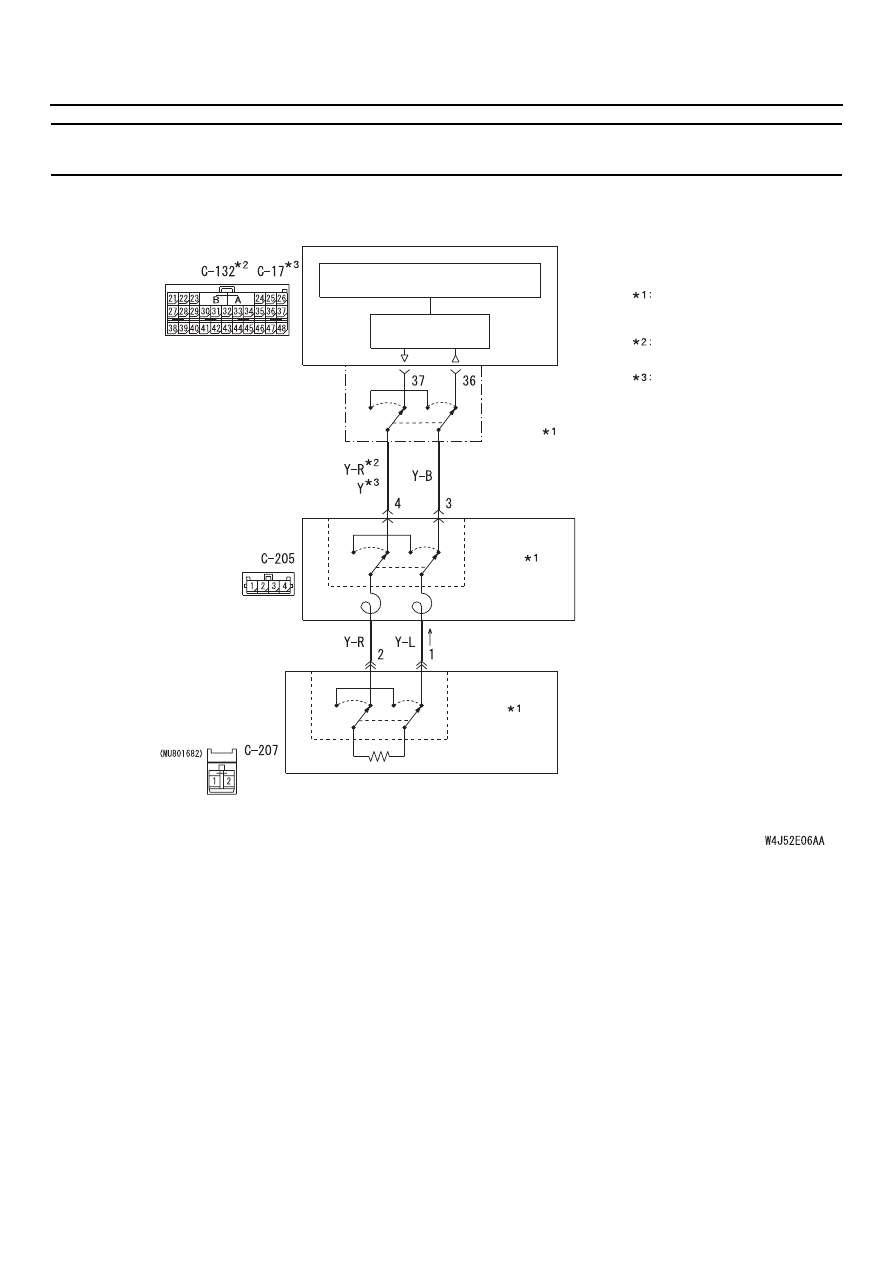

52B

-135

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 62. Запал газогенератора модуля надувной подушки безопасности со стороны
водителя, короткое замыкание на "массу"

ПРИНЦИП ДЕЙСТВИЯ

•

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкнове7
ния превысила определенный предельный
уровень, в блоке SRS7ECU генерируется
выходной сигнал на поджиг запала
газогенератора. Если при этом замкнута
цепь контрольного датчика передних
подушек безопасности, произойдет
наполнение подушек безопасности.

•

Для наполнения подушки безопасности
входной сигнал подается к модулю подушки
через спиральную пружину.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов на участке
между газогенератором подушки безопасности
со стороны водителя и "массой".

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправна спиральная пружина.

•

Неисправны электрические провода или
соединительные колодки.

•

Короткое замыкание на "массу" в жгуте
проводов газогенератора подушки
безопасности со стороны водителя.

•

Неисправность блока SRS7ECU.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

Автомобили
с левосторонним
положением рулевого колеса

Автомобили
с правосторонним
положением рулевого колеса

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЧАСОВАЯ
ПРУЖИНА

МОДУЛЬ НПБ
(ПИРОПАТРОН)
ПЕРЕДНЕГО
ПАССАЖИРА

ЦЕПЬ ЗАПАЛА

БЛОК SRS7ECU

МИКРОПРОЦЕССОР

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Контур модуля НПБ (пиропатрон) переднего пассажира

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.
