Mitsubishi Lancer / Lancer Wagon. Руководство - часть 563
52B
-116
ПОИСК НЕИСПРАВНОСТЕЙ

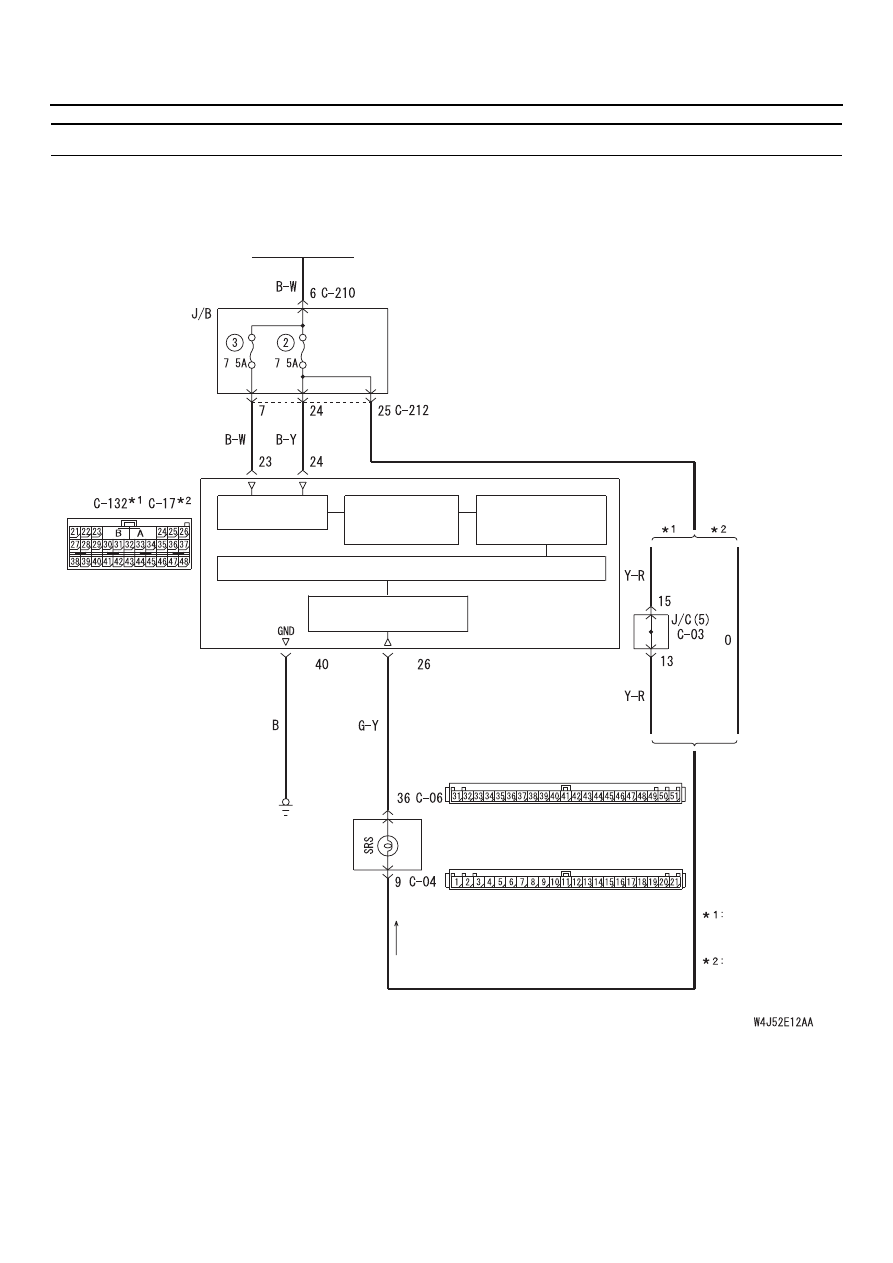

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

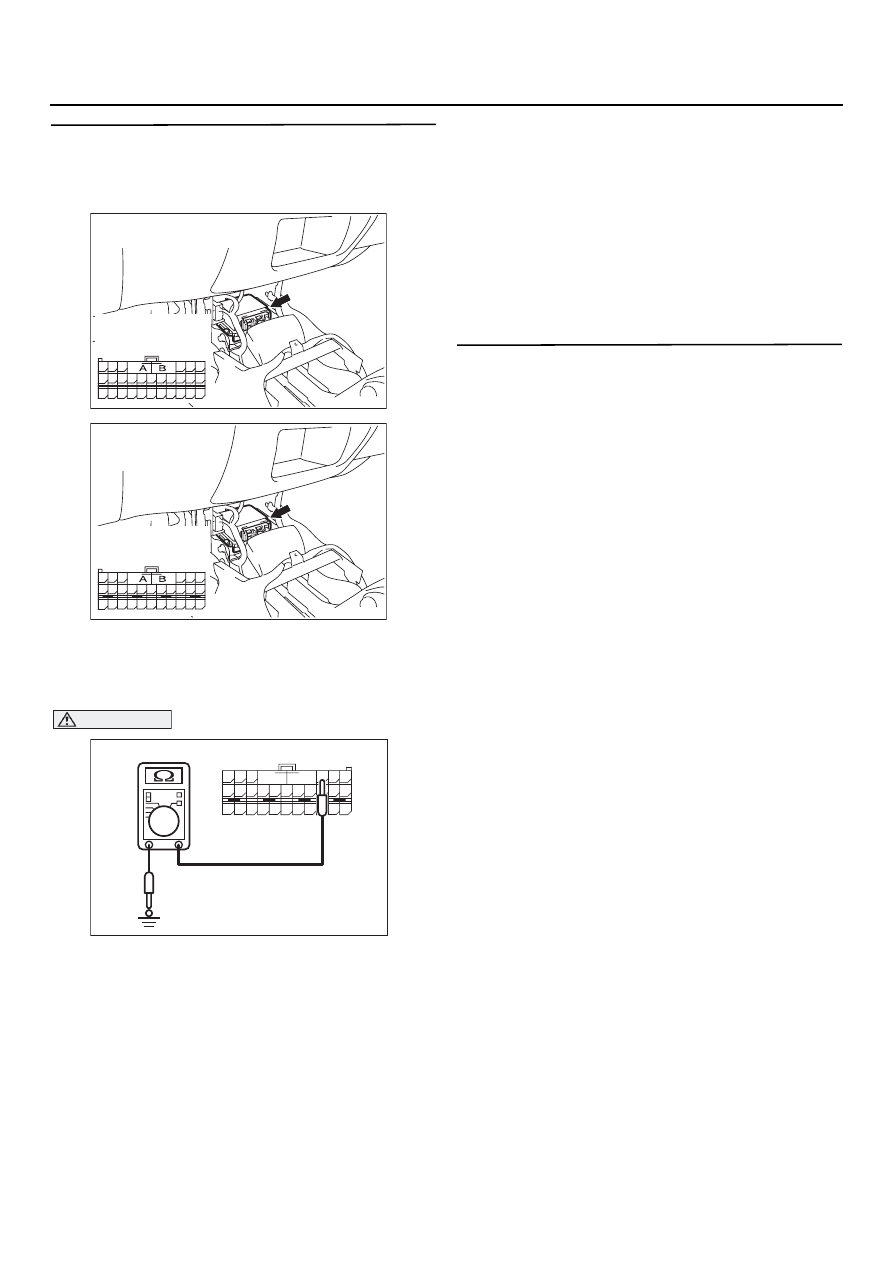

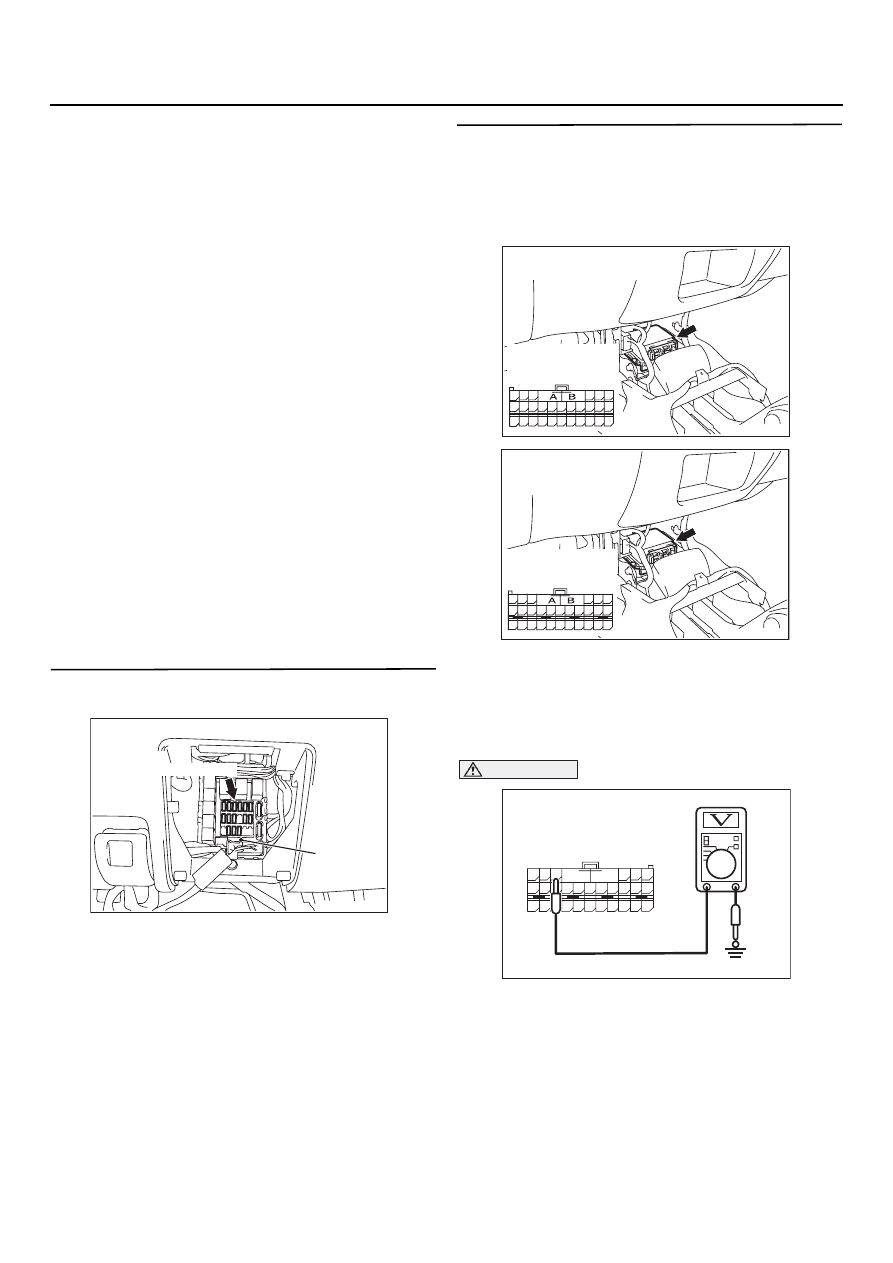

ЭТАП 7. Измерение величины
сопротивления на выводах колодок
разъемов блока SRS1ECU C1132 <LHD>
или C117 <RHD
(1) Расстыкуйте разъемы блока SRS7ECU C7132
<LHD> или C717 <RHD> и измерьте
сопротивление на колодках со стороны
жгутов проводов.
ВНИМАНИЕ
Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(2) Измерение следует выполнять между
выводом 24 и "массой".
НОРМАЛЬНО: Контур разомкнут
B: Нормально?
ДА :
Идти к Этапу 8.
НЕТ :
Проверьте на отсутствие корокого
замыкания жгут проводов, соединяю7
щий разъемы блока SRS7ECU C7132
<LHD> или C717 <RHD> (вывод 24)
и разъем C7212 (вывод 24),
при необходимости восстановите
работоспособность жгута.
ЭТАП 8. Проверьте, произошло ли
обновление кодов неисправностей
B: Появилось ли сообщение о коде 41?
ДА :
Замените блок SRS7ECU.
(См.
CTP. 52B-226
).
НЕТ :
Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",
CTP. 00-6
.

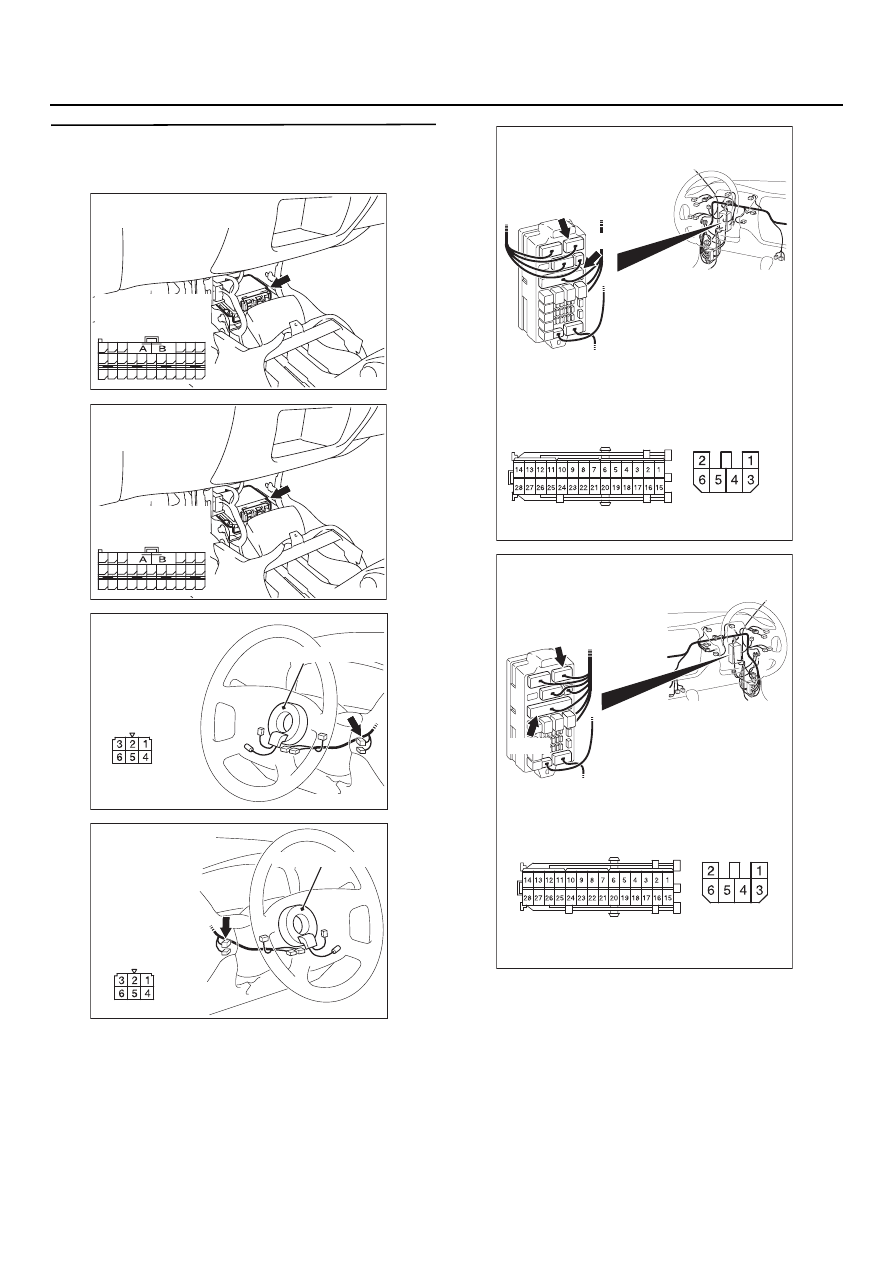

AC301747AD
C7132 (Y)
Разъем: C1132
<Автомобили с левым рулем>
262524
2322 21
37 3635343332 313029 2827
48474645 4443424140
38
39
Колодка со стороны
жгута проводов
(вид спереди)
AC301747AG
C717 (Y)
Разъем: C117
<Автомобили
с правым рулем>
262524
2322 21
37 3635343332 313029 2827
48474645 4443424140
38
39
Колодка со стороны
жгута проводов
(вид спереди)
AC301589
42
31
38
27
21
41
28
39
22
30
25
47
36
33
44
34
45
37
48
26
29
23
40
32
43
35
46
24
B
A
C7132 <LHD>, C717 <RHD>
Колодка со стороны жгута проводов
(вид сзади)
