ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-33

После проверки разъема В118 электронного
блока управления системой ABSECU,
промежуточных разъемов C15, C25
<автомобили с левым расположением органов
управления> и C117, C135 <автомобили с
правым расположением органов управления> и
D18, и колесным датчиком системы ABS
<заднего левого колеса> разъем D17,
проверьте состояние проводки. Если
какойлибо из этих разъемов поврежден,
отремонтируйте или замените его. Затем
перейдите к этапу 11.

B: Не повреждены ли какиеHлибо жгуты

проводов между разъемом ВH118
электронного блока управления системой
ABS (клеммы 28 и 27) и колесным датчиком
системы ABS  <заднего левого колеса>
разъем DH17 (клеммы 1 и 2)?
ДА :

Отремонтируйте и перейдите к этапу 11.

НЕТ :

Эта неисправность может иметь
переодически повторяющийся
характер. См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00=6

.

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-34

ЭТАП 8. Проверьте состояние жгута
проводов между разъемом ВH118 (клеммы
11 и 17) электронного блока управления
системой ABS и колесным датчиком
системы ABS <заднего правого колеса>
разъем DH05 (клеммы 1 и 2)

NOTE:

После проверки разъема В118 электронного
блока управления системой ABSECU, промежу
точных разъемов C15, C25 <автомобили
с левым расположением органов управления>
и C117, C135 <автомобили с правым располо
жением органов управления> и D18, и колес
ным датчиком системы ABS <заднего правого
колеса> разъем D05, проверьте состояние
проводки. Если какойлибо из этих разъемов
поврежден, отремонтируйте или замените его.
Затем перейдите к этапу 11.

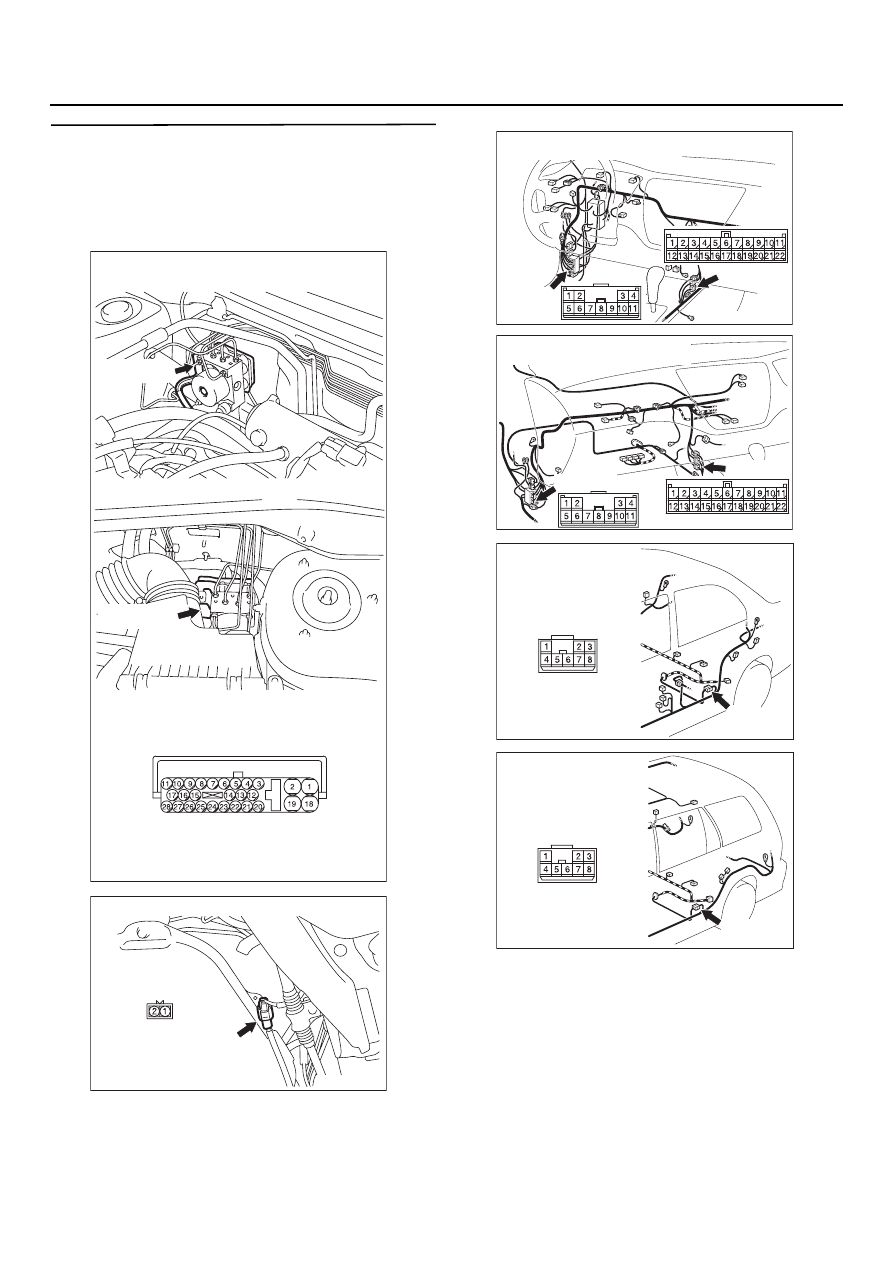

AC304459 AC

Вид на разъем со стороны проводки

B=118 (провод
серого цвета)

B=118 (провод
серого цвета)

Разъем: BH118

<Автомобили с левым рулем>

<Автомобили с правым рулем>

AC304463 AB

Разъем: DH05

D=05 (провод черного цвета)

Вид на разъем
со стороны жгута
проводов

AC304448 AC

Разъемы: CH15, CH25
<Автомобили с левым рулем>

C=15 (L)

C=25 (B)

AC304451AD

Разъем: CH117, CH135
<Автомобили с правым рулем>

C=135 (L)

C=117 (B)

AC303871

D=18

AC

Разъем: DH18

<СЕДАН>

AC303917

D=18

AB

Разъем: DH18

<УНИВЕРСАЛ>

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-35

B: Не повреждены ли какиеHлибо жгуты

проводов между разъемом ВH118
электронного блока управления системой
ABS (клеммы 11 и 17) и колесным датчиком
системы ABS  <заднего правого колеса>
разъем DH05 (клеммы 1 и 2)?
ДА :

Отремонтируйте и перейдите к этапу 11.

НЕТ :

Перейдите к этапу 11.

ЭТАП 9. Проверьте выходное напряжение
колесного датчика системы ABS
 См.

CTP. 35B-70

.

Выходное напряжение:

•

При измерении вольтметром: не менее
42 мВ.

•

При измерении осциллографом
(максимальное напряжение): не менее
200 мВ.

B: Соответствует ли измеренное напряжение

норме?
ДА :

Удалите диагностический код из памяти
устройства и повторно проверьте
систему на наличие каких=либо
диагностических кодов. При наличии
диагностических кодов № 21, 22, 23 или
24, замените гидравлический блок
(интегрированный с электронным
блоком управления системой ABS).
Затем перейдите к этапу 11.

НЕТ :

Перейдите к этапу 10.

ЭТАП 10. Проверьте состояние подшипника
ступицы колеса
<Передние колеса>: См. главу 26, "Технические
операции на автомобиле

−

 Проверка осевого

люфта подшипника ступицы колеса",

CTP. 26-9

.

<Задние колеса>: См. главу 27, "Технические
операции на автомобиле

−

 Проверка осевого

люфта подшипника ступицы колеса",

CTP. 27-4

.

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 11.

НЕТ :

Замените подшипник и перейдите
к этапу 11.

ЭТАП 11. Проверьте, не появились ли вновь
диагностические коды

B: Появились ли коды № 21, 22, 23 и 24?

ДА :

Вновь начните с этапа 1.

НЕТ :

Процедура проверки закончена.

ПОИСК НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B

-36

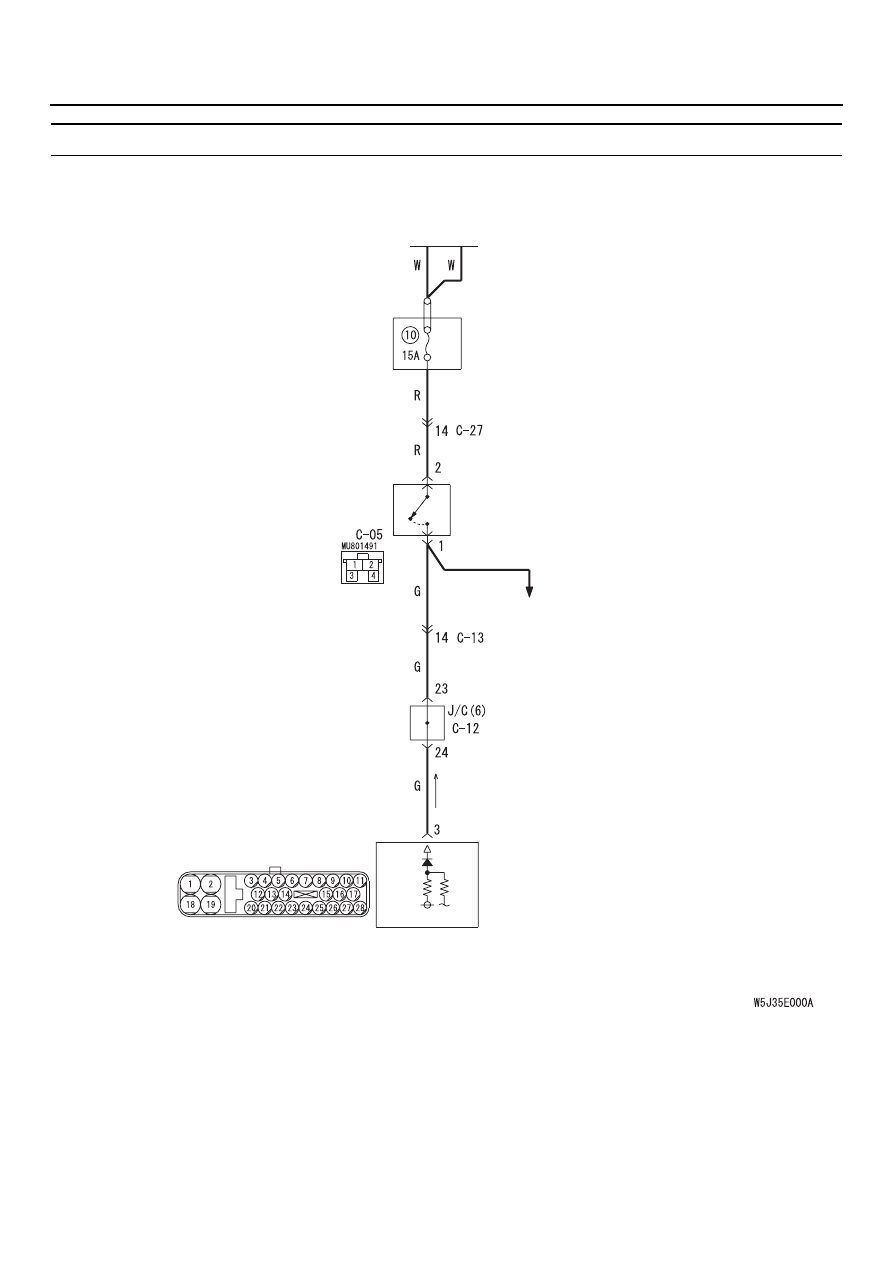

Код № 33: Цепь выключателя стопHсигнала

Цепь выключателя стопHсигнала

Коды расцветки проводов
B : Черный     LG : Бледно=зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Разъем В=118 электронного блока

управления системой ABS

Выключатель
стоп=сигналов

Аккумуляторная

батарея

Реле

Фонари стоп=сигналов

ВЫКЛ. ВКЛ.
