Mitsubishi Lancer / Lancer Wagon. Руководство - часть 506
ПОИСК НЕИСПРАВНОСТЕЙ
АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)
35B
-29
ЭТАП 5. Проверьте состояние жгута
проводов между разъемом ВH118 (клеммы
16 и 26) электронного блока управления
системой ABS и датчиком системы ABS
<переднего левого колеса> разъем AH03
(клеммы 1 и 2)
NOTE:
После проверки разъема В 118 электронного
блока управления системой ABS, промежуточ
ного разъема A 13 <автомобили с левым
расположением органов управления>, C 111
<автомобили с правым расположением органов
управления> разъема датчика А 03 системы
ABS <переднего левого колеса> разъем А 03,
проверьте состояние проводки. Если
какой либо из этих разъемов поврежден,
отремонтируйте или замените его. Затем
перейдите к этапу 11.
B: Не повреждены ли какиеHлибо жгуты
проводов между разъемом ВH118 электронH
ного блока управления системой ABS
(клеммы 16 и 26) и датчиком АH03 колеса
системы ABS <переднего левого колеса>
разъем AH03 (клеммы 1 и 2)?
ДА :
Отремонтируйте и перейдите к этапу 11.
НЕТ :
Эта неисправность переодически
повторяющийся характер. См. главу 00
"Процесс поиска неисправностей/
контрольные точки",
CTP. 00-6
.

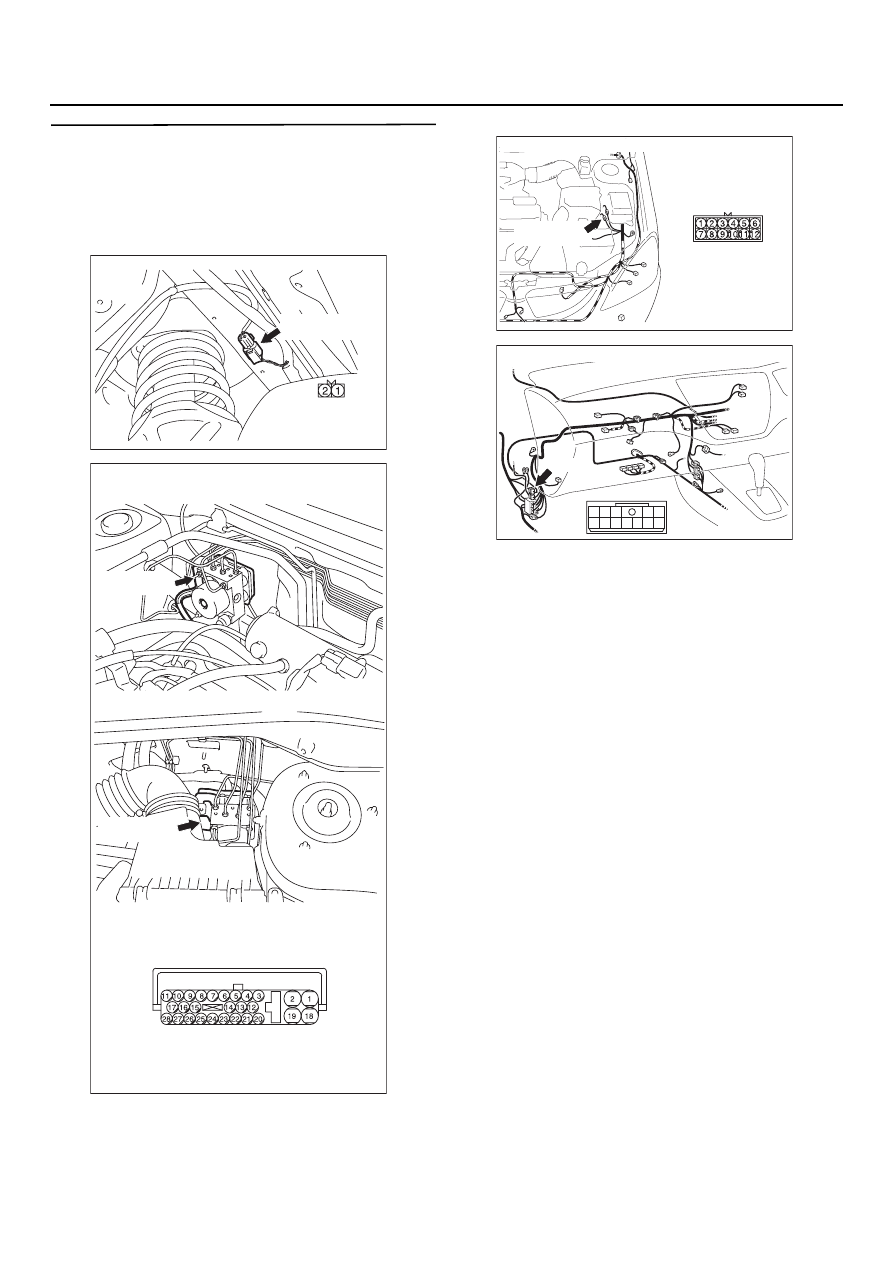

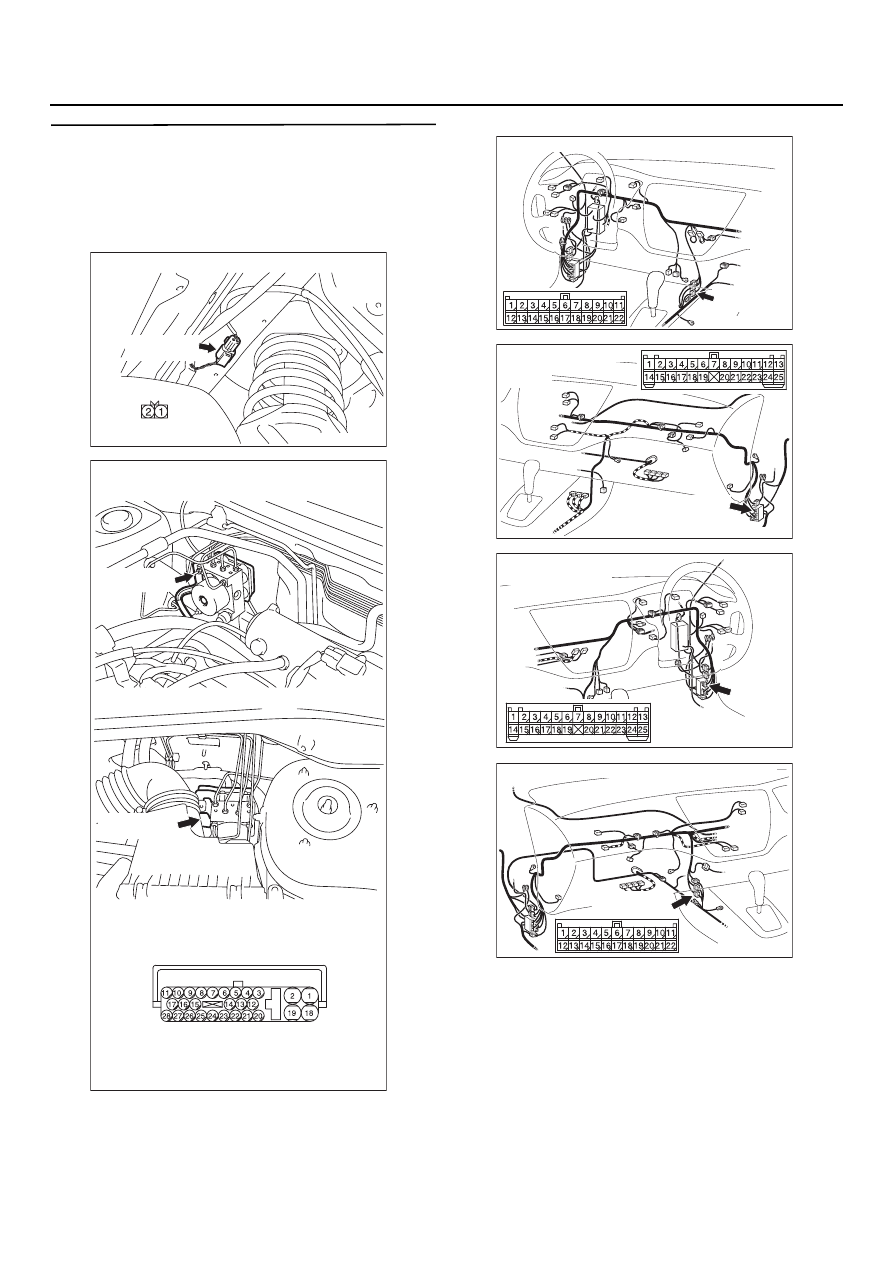

AC304460AB
Разъем: AH03
Вид на разъем
со стороны жгута
проводов
A=03 (провод
черного цвета)
AC304459 AC
Вид на разъем со стороны проводки
B=118 (провод
серого цвета)
B=118 (провод
серого цвета)
Разъем: BH118
<Автомобили с левым рулем>
<Автомобили с правым рулем>
AC304440
A=13(провод
черного цвета)
AB
Разъем : AH13 <Автомобили с левым рулем>
AC304451
C=111
AB
Разъем : CH111 <Автомобили с правым рулем>
6
1
5
12
11
7
9
8
10
2 3
4
