Mitsubishi Lancer / Lancer Wagon. Руководство - часть 408

54C
358

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 6. Проверка состояния жгута проводов
от разъема F
20 <Автомобили с левым
расположением органов управления>,
разъема F
14 <Автомобили с правым
расположением органов управления>
задних противотуманных фонарей (клемма
№ 2), разъема C
04 <Индикатора включения
задних противотуманных фонарей>
комбинации приборов (клемма № 21) до
разъема С
218 (клемма № 1) реле задних
противотуманных фар

AC303946

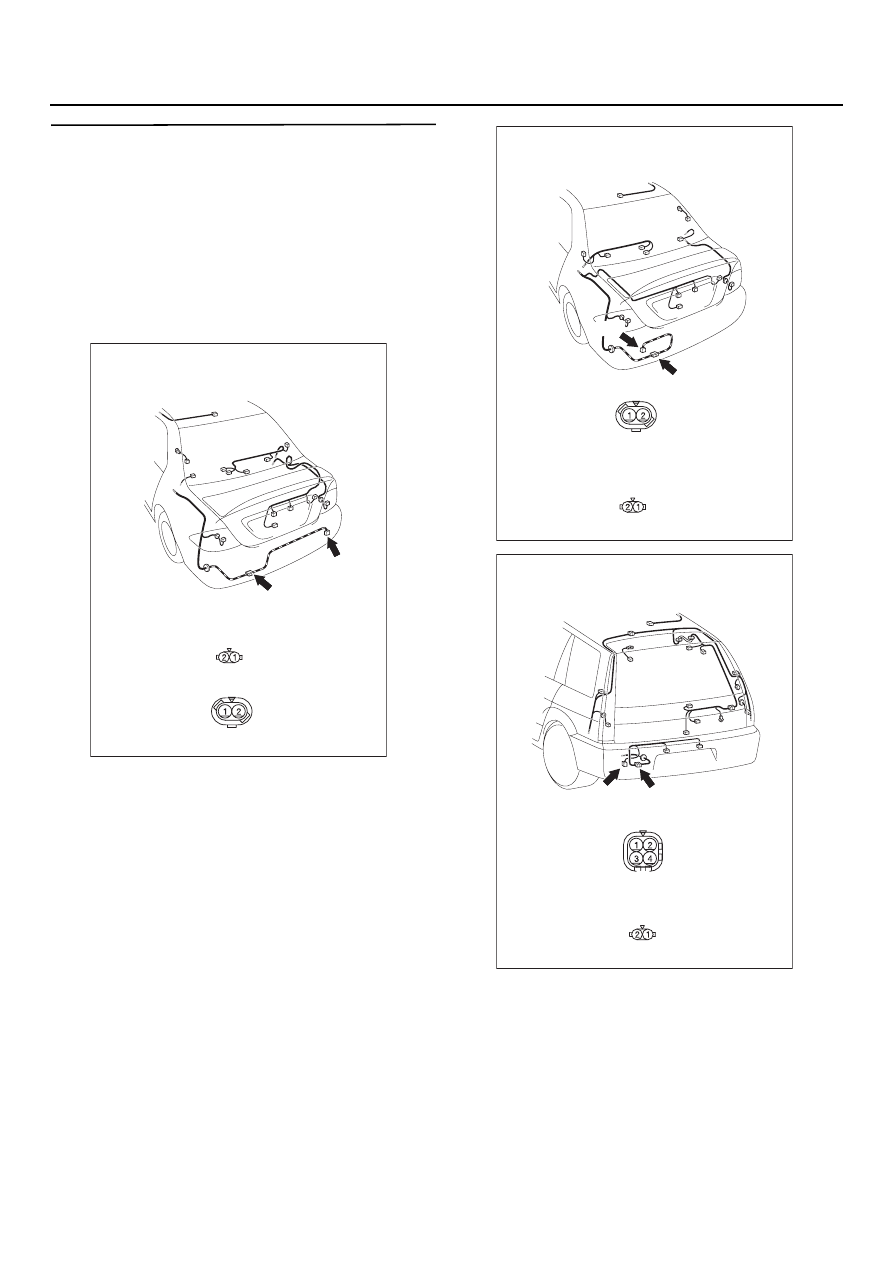

Разъемы: F
14, F
19
<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

AE

F19(GR)

F20

F19

Вид со стороны
жгута проводов

F14

AC303944

Разъемы: F
19, F
20
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

F19

Вид со стороны
жгута проводов

F20

AE

F19(GR)

F20

AC303955

Разъемы: F
19, F
20

<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

AD

F19(GR)

F20

F19

F20

Вид со стороны
жгута проводов

54C
359

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

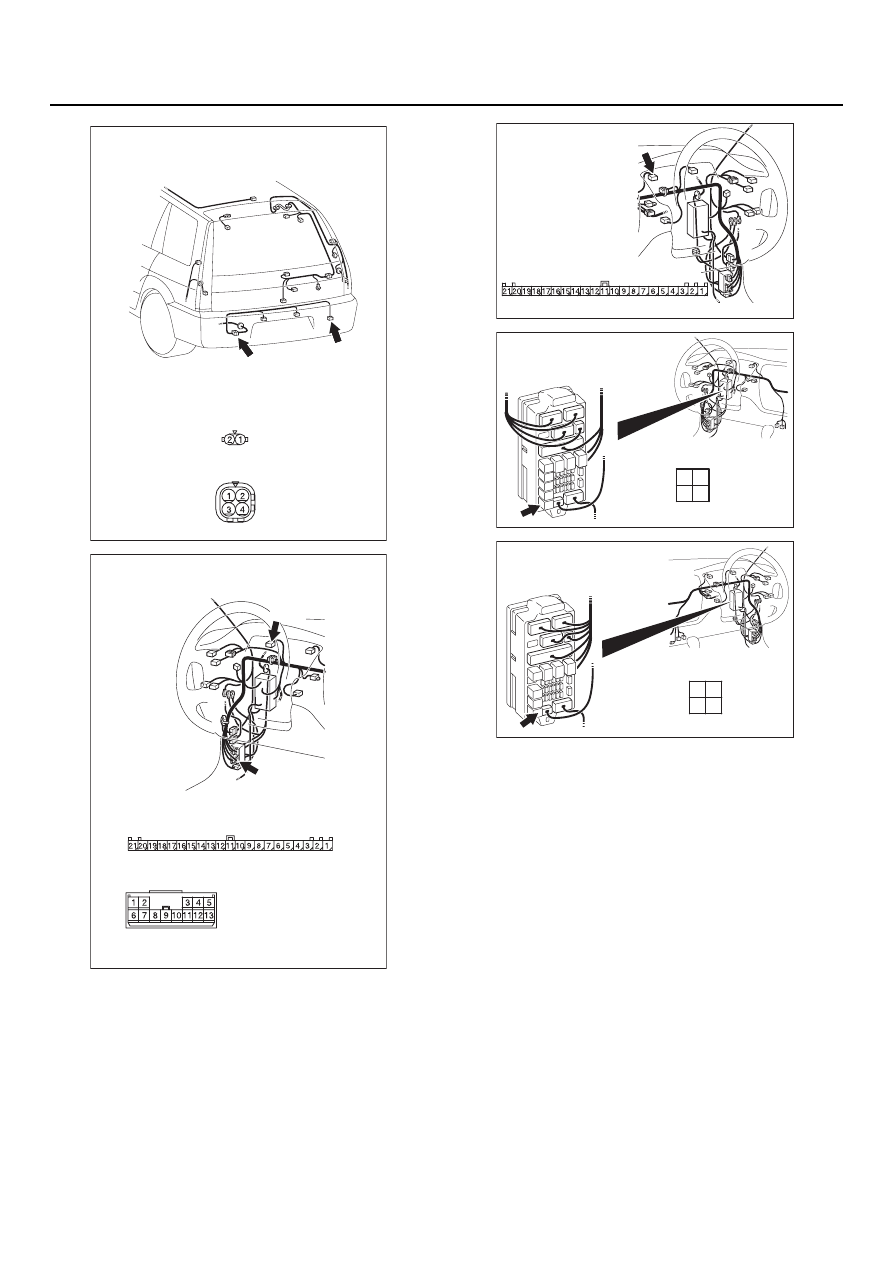

AC303957

Разъемы: F
14, F
19

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

AD

F19(GR)

F14

F19

F14

Вид со стороны
жгута проводов

AC303799

Разъемы: C
04, C
22

AF

C22

C04

<Автомобиль с левым рулем>

C04

Вид со стороны жгута проводов

C22

AC303814

Разъем: C
04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C
218

AI

<Автомобиль с левым рулем>

3

1

2

4

AC303822

Монтажный блок (вид спереди)

Разъем: C
218

AI

Вид со стороны
монтажного блока

3

1

2

4

<Автомобиль с правым рулем>

54C
360

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C22
<Автомобили с левым расположением органов
управления  задние противотуманные
фонари>, разъем C117 <Автомобили с правым
расположением органов управления  задние
противотуманные фонари>, разъем F19
<Задние противотуманные фонари> и разъем
С208 монтажного блока, отремонтируйте
разъем(ы) в случае необходимости.

•

Проверьте состояние выходных линий на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Проверьте, чтобы убедиться в том, что задние
противотуманные фонари и индикаторы
включения задних противотуманных фонарей
горят нормально.

B: В норме ли результаты проверки?

Фары головного света нормально загораются
как в режиме дальнего, так и ближнего света :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

Задние противотуманные фонари не горят :

Замените лампу(ы) задних
противотуманных фонарей.

Индикатор включения задних
противотуманных фонарей не горит :

Замените панель приборов в сборе.

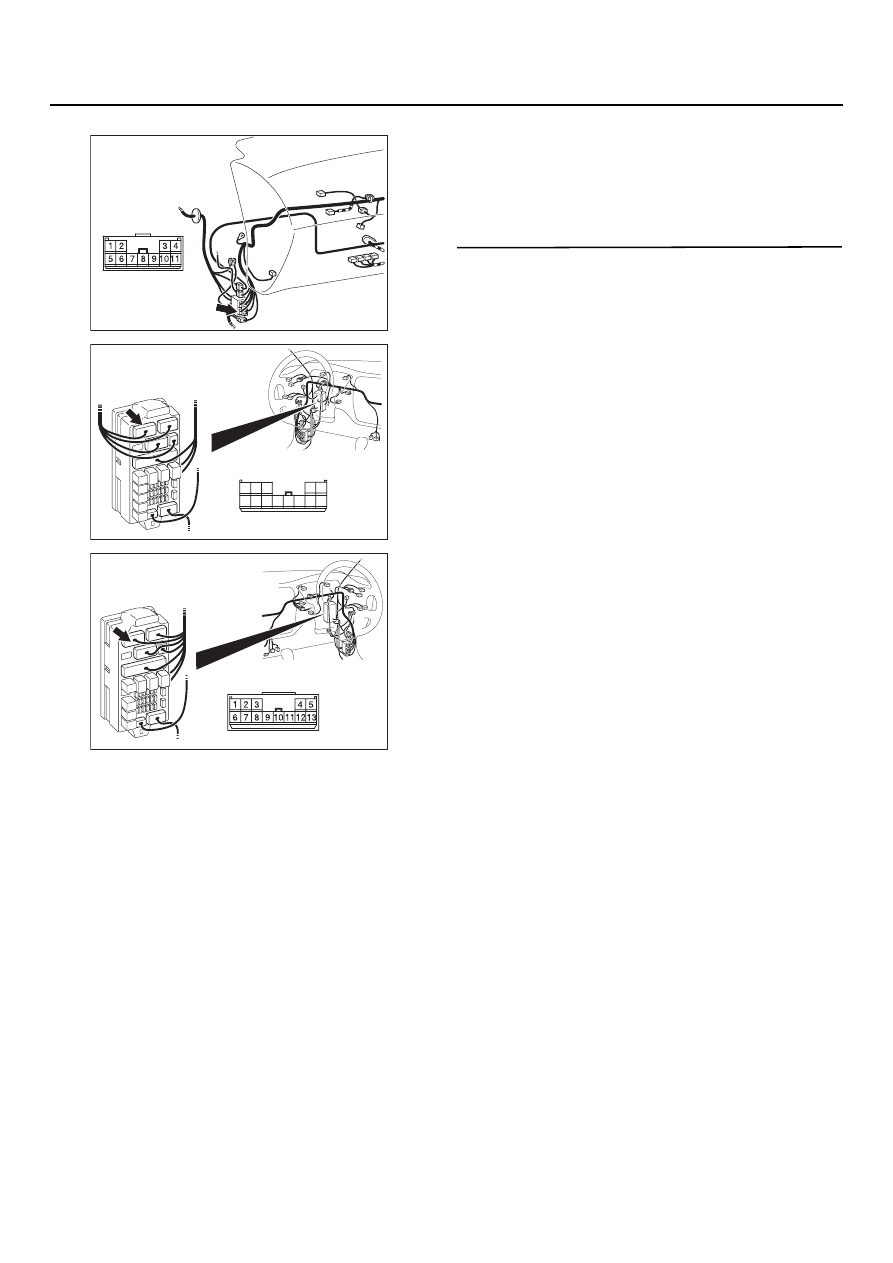

AC303816

Разъем: C
117
<Автомобиль
с правым рулем>

AE

C117(B)

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
208

AC

<Автомобиль с левым рулем>

5 4 3

2 1

13 12 11 10 9 8 7 6

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
208

AC

<Автомобиль с правым рулем>

54C
361

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА

МЕТОДИКА ПРОВЕРКИ L
1: Лампы передних или задних плафонов освещения салона
нормально не включаются и не выключаются. <Автомобили без дистанционной системы
открывания замков дверей>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ПРИМЕЧАНИЕ:

Автомобили не оборудованные боковой
надувной шторкой безопасности

Автомобили оборудованные боковой
надувной шторкой безопасности

Вид со стороны монтажного блока

ЭБУ системы
ETACS

Лампа плафона
освещения
задней части
салона

Лампы плафонов
освещения
передней части
салона

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Выключатель

замка крышки

багажника

Лампа плафона

освещения багажного

отделения

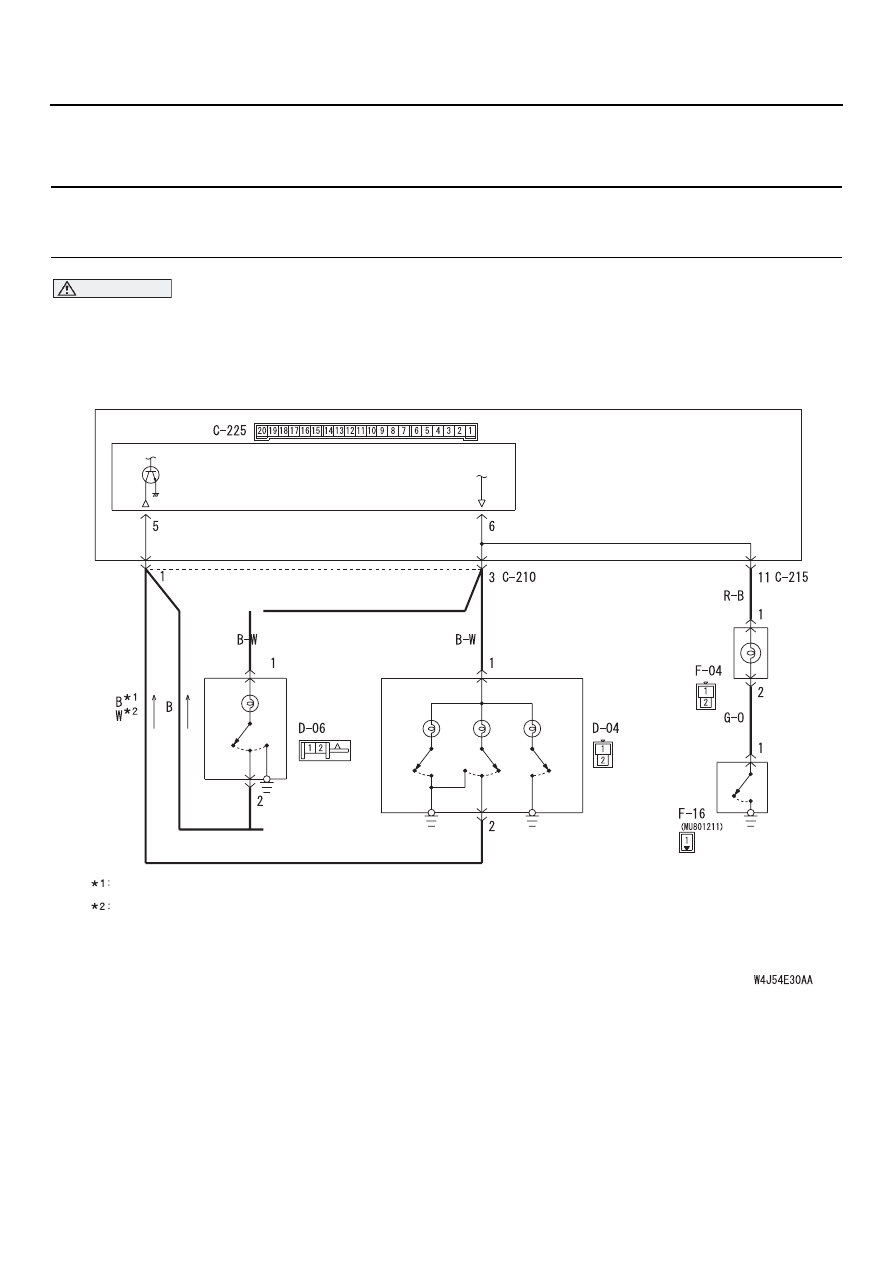

Цепь плафонов освещения салона (автомобили с кузовом "Седан")

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ДВЕРЬ

ДВЕРЬ
